公布日：2023.10.27
申請日：2023.08.28
分類號：C02F1/00(2023.01)I;B01F27/72(2022.01)I;B01F35/71(2022.01)I
摘要
本發明公開了一種工業廢水處理用的加藥設備，包括上端開放式的廢水池本體、加藥設備和攪拌設備，所述廢水池本體內部上端設有水平驅動機構，加藥設備固定設于水平驅動機構下端且由水平驅動機構驅動平移，所述攪拌設備固定設有廢水池本體側壁，對工業廢水起攪拌作用；通過本發明的加藥設備，可以實現工業廢水的高效處理。攪拌設備的存在能夠使廢水得到充分攪拌，提高懸浮物的混合，從而增加廢水的處理效果。因此，本發明的加藥設備具有較高的實用性和經濟效益。
權利要求書

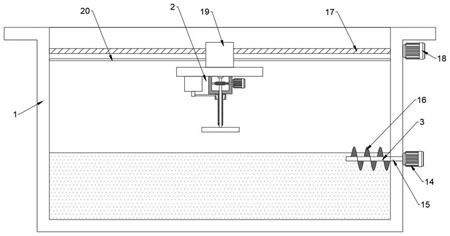

1.一種工業廢水處理用的加藥設備，包括上端開放式的廢水池本體(1)、加藥設備(2)和攪拌設備(3)，其特征在于：所述廢水池本體(1)內部上端設有水平驅動機構，加藥設備(2)固定設于水平驅動機構下端且由水平驅動機構驅動平移，所述攪拌設備(3)固定設有廢水池本體(1)側壁，對工業廢水起攪拌作用；所述加藥設備(2)包括與水平驅動機構下端固定的安裝板(4)，安裝板(4)下端面固定設有液泵(5)和傳動箱(6)，傳動箱(6)內部轉動連接設有傳動桿(7)，傳動桿(7)伸出至傳動箱(6)下方的一端固定設有離心盤(8)，所述傳動箱(6)側面固定設有電機(9)，電機(9)的驅動軸伸入至傳動箱(6)內部的一端固定設有蝸桿(10)，傳動桿(7)上套設有蝸輪(11)，蝸輪(11)和蝸桿(10)匹配連接，傳動箱(6)下端固定設有套管(12)，傳動桿(7)穿過套管(12)內部且與套管轉動連接，所述套管(12)上端外部套設有引流罩(13)，引流罩(13)的內腔與液泵(5)的出液端通過管道連通。
2.根據權利要求1所述的一種工業廢水處理用的加藥設備，其特征在于：所述攪拌設備(3)包括固定設于廢水池本體(1)側壁的電機二(14)，電機二(14)的驅動軸伸入至廢水池本體(1)內部的一端固定設有轉軸(15)，轉軸(15)上固定設有螺旋葉片(16)。
3.根據權利要求1所述的一種工業廢水處理用的加藥設備，其特征在于：所述水平驅動機構包括轉動設于廢水池本體(1)內壁之間的絲桿(17)，還包括固定設于廢水池本體(1)外側壁的電機三(18)，電機三(18)與絲桿(17)驅動連接，絲桿(17)上螺紋連接設有滑塊(19)，安裝板(4)固定設于滑塊(19)下端，廢水池本體(1)內壁之間固定設有導桿(20)，導桿(20)穿過滑塊(19)且與滑塊(19)滑動連接。
4.根據權利要求1所述的一種工業廢水處理用的加藥設備，其特征在于：所述離心盤(8)為圓盤結構，其上端面與傳動桿(7)連接的位置設有液槽(21)，從液槽(21)側壁至離心盤(8)底面開設有若干供液體流過的通道(22)。
5.根據權利要求4所述的一種工業廢水處理用的加藥設備，其特征在于：若干所述通道(22)的下端出口分別在距離離心盤(8)圓心的不同位置分布。
6.根據權利要求1所述的一種工業廢水處理用的加藥設備，其特征在于：所述引流罩(13)內壁到套管(12)外壁的距離從上至下逐漸減小，將液體匯聚在套管(12)外壁，并沿套管(12)外壁下流至離心盤(8)上。
發明內容
本發明的目的是提供一種工業廢水處理用的加藥設備，旨在改善傳統設備的加藥效果和攪拌效果，使得工業廢水得到更好的處理效果。
為解決上述技術問題，本發明的技術方案為：一種工業廢水處理用的加藥設備，包括上端開放式的廢水池本體、加藥設備和攪拌設備，所述廢水池本體內部上端設有水平驅動機構，加藥設備固定設于水平驅動機構下端且由水平驅動機構驅動平移，所述攪拌設備固定設有廢水池本體側壁，對工業廢水起攪拌作用；
所述加藥設備包括與水平驅動機構下端固定的安裝板，安裝板下端面固定設有液泵和傳動箱，傳動箱內部轉動連接設有傳動桿，傳動桿伸出至傳動箱下方的一端固定設有離心盤，所述傳動箱側面固定設有電機，電機的驅動軸伸入至傳動箱內部的一端固定設有蝸桿，傳動桿上套設有蝸輪，蝸輪和蝸桿匹配連接，傳動箱下端固定設有套管，傳動桿穿過套管內部且與套管轉動連接，所述套管上端外部套設有引流罩，引流罩的內腔與液泵的出液端通過管道連通。
進一步地，所述攪拌設備包括固定設于廢水池本體側壁的電機二，電機二的驅動軸伸入至廢水池本體內部的一端固定設有轉軸，轉軸上固定設有螺旋葉片。
進一步地，所述水平驅動機構包括轉動設于廢水池本體內壁之間的絲桿，還包括固定設于廢水池本體外側壁的電機三，電機三與絲桿驅動連接，絲桿上螺紋連接設有滑塊，安裝板固定設于滑塊下端，廢水池本體內壁之間固定設有導桿，導桿穿過滑塊且與滑塊滑動連接。
進一步地，所述離心盤為圓盤結構，其上端面與傳動桿連接的位置設有液槽，從液槽側壁至離心盤底面開設有若干供液體流過的通道。
進一步地，若干所述通道的下端出口分別在距離離心盤圓心的不同位置分布。
進一步地，所述引流罩內壁到套管外壁的距離從上至下逐漸減小，將液體匯聚在套管外壁，并沿套管外壁下流至離心盤上。
本發明的工業廢水處理加藥設備具有以下有益效果：
1、加藥設備固定于水平驅動機構下端且由水平驅動機構驅動平移，可以實現廢水池內加藥設備的移動，確保加藥均勻，提高加藥效果。
2、攪拌設備固定于廢水池側壁，能夠對工業廢水起到攪拌作用，增加廢水與加藥劑的接觸面積，提高攪拌效果。
3、加藥設備包括液泵、傳動箱、傳動桿等部件，通過電機和蝸輪蝸桿傳動，確保加藥設備的正常運轉，保證加藥流量的準確控制。
4、攪拌設備包括電機二和轉軸，并固定有螺旋葉片，可以實現廢水的充分攪拌，增加懸浮物與廢水的混合，提高廢水的處理效果。
5、液槽和通道的設計，使得離心盤能夠將液體均勻供給到不同位置，提高加藥的均勻性。
6、引流罩的設計使得液體能夠沿著套管外壁下流至離心盤上，避免了液體的浪費和溢出。
（發明人：李富勇;徐筠;唐剛;黃明忠;黃安軍;權浩鈞;趙開寶）
