公布日：2023.10.27
申請日：2023.08.10
分類號：C02F1/04(2023.01)I;B01F27/96(2022.01)I;B01F27/95(2022.01)I;B01F27/192(2022.01)I;B01F35/12(2022.01)I;B01F35/10(2022.01)I;C02F103/34(2006.01)N
摘要
本發明提供了一種制藥用廢水蒸發設備，屬于廢水蒸發技術領域。包括：罐體，罐體的外側壁底部位置固定連接有四個支腿，罐體的外側壁轉動連接有罐門，且相互貼合，罐體的頂部固定連接有加液斗，罐體的頂部固定連接有排汽管；攪動機構；加熱機構；假沸機構；除底機構。該發明提出的一種制藥用廢水蒸發設備，在現有的設備上改變了加熱方式，加熱機構隨著攪動機構的工作能夠?qū)U水進行更加均勻的加熱，并且增加了能夠使得廢水進行假沸的假沸機構，利用攪動機構的工作使得假沸機構對廢水進行攪拌的同時，加熱機構內產生的熱氣通過假沸機構流通至廢水內，使得廢水產生大量氣泡，從而使得熱量能夠?qū)U水進行較快的蒸發作用，縮短了蒸發時間，節約了資源。
權利要求書

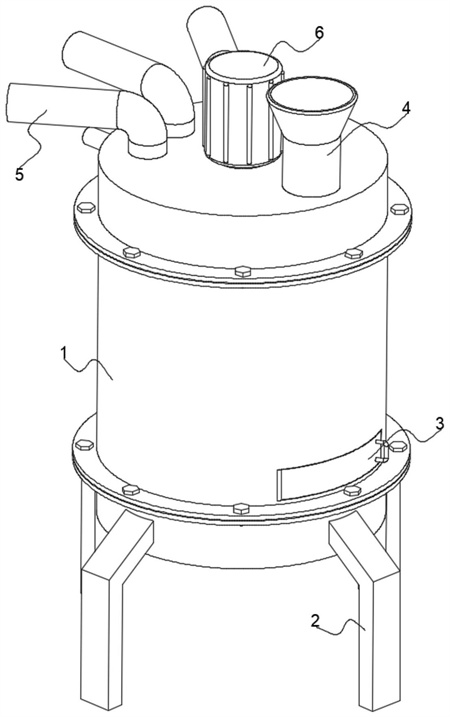

1.一種制藥用廢水蒸發設備，其特征在于，包括：罐體(1)，所述罐體(1)的外側壁底部位置固定連接有四個支腿(2)，所述罐體(1)的外側壁轉動連接有罐門(3)，且相互貼合，所述罐體(1)的頂部固定連接有加液斗(4)，所述罐體(1)的頂部固定連接有排汽管(5)；攪動機構(6)，所述攪動機構(6)安裝在罐體(1)的中部位置，所述攪動機構(6)用于對罐體(1)內部廢水進行攪動操作，并為該設備的工作提供動力；加熱機構(7)，所述加熱機構(7)安裝在罐體(1)上，所述加熱機構(7)用于對罐體(1)內部廢水進行加熱蒸發操作；假沸機構(8)，所述假沸機構(8)安裝在攪動機構(6)的外側壁上，所述假沸機構(8)用于對廢水進行攪拌，并且使得廢水處于假沸狀態以便于能夠加快廢水蒸發速度；除底機構(9)，所述除底機構(9)安裝在攪動機構(6)上，所述除底機構(9)用于對底部堆積的廢水殘?jiān)M(jìn)行刮除操作。
2.根據權利要求1所述的一種制藥用廢水蒸發設備，其特征在于，所述攪動機構(6)包括驅動電機(61)、轉軸(62)、攪動架(63)、蒸發盤(64)和吹氣孔(65)；所述驅動電機(61)的輸出端與轉軸(62)的頂部固定連接，所述轉軸(62)的外側壁與攪動架(63)的端部固定連接，所述攪動架(63)設置在蒸發盤(64)的頂部，所述蒸發盤(64)的中部與轉軸(62)的外側壁轉動連接，所述吹氣孔(65)開設在蒸發盤(64)上且吹氣孔(65)為傾斜設置。
3.根據權利要求2所述的一種制藥用廢水蒸發設備，其特征在于，所述加熱機構(7)包括進氣管(71)、進氣環(72)、流通槽(73)和出氣孔(74)；所述進氣管(71)的端部與進氣環(72)的外側壁固定連接，所述流通槽(73)的端部與進氣環(72)的內側壁相連通，所述出氣孔(74)開設在流通槽(73)遠離進氣環(72)的一端。
4.根據權利要求3所述的一種制藥用廢水蒸發設備，其特征在于，所述假沸機構(8)包括齒輪(81)、轉桿(82)、進氣孔(83)、攪動板(84)、吹氣口(85)、轉動環(86)和齒牙槽(87)；所述齒輪(81)的內側壁與轉桿(82)的一端外側壁固定連接，所述轉桿(82)的外側壁與攪動板(84)的相向端固定連接，所述進氣孔(83)開設在轉桿(82)的外側壁上，所述吹氣口(85)開設在攪動板(84)的外側壁上，所述轉動環(86)與轉桿(82)的外側壁轉動連接，所述齒牙槽(87)的內側壁與齒輪(81)的外側壁相嚙合，所述轉動環(86)的頂部和底部與齒牙槽(87)的內側壁頂部和底部轉動連接且相互貼合。
5.根據權利要求4所述的一種制藥用廢水蒸發設備，其特征在于，所述除底機構(9)包括連接管(91)、刮塊(92)、磁吸塊(93)、連接桿(94)、撞擊塊(95)和復位彈簧(96)；所述連接管(91)的外側壁底部位置與刮塊(92)的外側壁固定連接，所述磁吸塊(93)的內側壁與連接管(91)的內側壁頂部位置滑動連接且相互貼合，所述磁吸塊(93)的底部中部位置與連接桿(94)的頂端固定連接，所述連接桿(94)的底端與撞擊塊(95)的頂部中部位置固定連接，所述復位彈簧(96)的底部與撞擊塊(95)的頂部固定連接。
6.根據權利要求2所述的一種制藥用廢水蒸發設備，其特征在于，所述驅動電機(61)的底部與罐體(1)的頂部中部位置固定連接，所述轉軸(62)的外側壁頂端與罐體(1)的頂部中部位置轉動連接，所述轉軸(62)的底部與罐體(1)的內側壁底部中部位置轉動連接，所述蒸發盤(64)的外側壁與罐體(1)的內側壁固定連接。
7.根據權利要求3所述的一種制藥用廢水蒸發設備，其特征在于，所述進氣管(71)的外側壁與罐體(1)的側壁固定連接，所述進氣環(72)的內側壁與轉軸(62)的外側壁轉動連接，所述流通槽(73)開設在轉軸(62)的中部，所述流通槽(73)還開設在攪動架(63)的中部。
8.根據權利要求4所述的一種制藥用廢水蒸發設備，其特征在于，所述齒牙槽(87)開設在罐體(1)的內側壁上，所述轉桿(82)遠離齒輪(81)的一端與轉軸(62)的外側壁轉動連接，所述進氣孔(83)開設在轉桿(82)的外側壁處于流通槽(73)的部位，所述攪動板(84)的端部具有磁性。
9.根據權利要求5所述的一種制藥用廢水蒸發設備，其特征在于，所述復位彈簧(96)的頂部與連接管(91)的內側壁固定連接，所述復位彈簧(96)套設在連接桿(94)的外側壁上，所述撞擊塊(95)的外側壁與連接管(91)的內側壁底部位置滑動連接且相互貼合。
10.根據權利要求5所述的一種制藥用廢水蒸發設備，其特征在于，所述磁吸塊(93)的磁性與攪動板(84)端部的磁性相反相互吸引，所述連接管(91)固定連接在攪動架(63)上，所述刮塊(92)的底部與蒸發盤(64)的頂部相貼合，所述撞擊塊(95)的底部與蒸發盤(64)的頂部相貼合。
發明內容
為了彌補以上不足，本發明提供了一種制藥用廢水蒸發設備，旨在改善廢水蒸發過程中廢水內溫度不均勻以及糊底的情況的問題。
本發明是這樣實現的：
本發明提供一種制藥用廢水蒸發設備，包括：
罐體，罐體的外側壁底部位置固定連接有四個支腿，罐體的外側壁轉動連接有罐門，且相互貼合，罐體的頂部固定連接有加液斗，罐體的頂部固定連接有排汽管；
攪動機構，攪動機構安裝在罐體的中部位置，攪動機構用于對罐體內部廢水進行攪動操作，并為該設備的工作提供動力；
加熱機構，加熱機構安裝在罐體上，加熱機構用于對罐體內部廢水進行加熱蒸發操作；
假沸機構，假沸機構安裝在攪動機構的外側壁上，假沸機構用于對廢水進行攪拌，并且使得廢水處于假沸狀態以便于能夠加快廢水蒸發速度；
除底機構，除底機構安裝在攪動機構上，除底機構用于對底部堆積的廢水殘?jiān)M(jìn)行刮除操作。
通過采用上述技術方案，在現有的設備上改變了加熱方式，加熱機構隨著攪動機構的工作能夠?qū)U水進行更加均勻的加熱，并且增加了能夠使得廢水進行假沸的假沸機構，利用攪動機構的工作使得假沸機構對廢水進行攪拌的同時，加熱機構內產生的熱氣通過假沸機構流通至廢水內，使得廢水產生大量氣泡，從而使得熱量能夠?qū)U水進行較快的蒸發作用，縮短了蒸發時間，節約了資源。
優選的，攪動機構包括驅動電機、轉軸、攪動架、蒸發盤和吹氣孔；驅動電機的輸出端與轉軸的頂部固定連接，轉軸的外側壁與攪動架的端部固定連接，攪動架設置在蒸發盤的頂部，蒸發盤的中部與轉軸的外側壁轉動連接，吹氣孔開設在蒸發盤上且吹氣孔為傾斜設置。
優選的，加熱機構包括進氣管、進氣環、流通槽和出氣孔；進氣管的端部與進氣環的外側壁固定連接，流通槽的端部與進氣環的內側壁相連通，出氣孔開設在流通槽遠離進氣環的一端。
優選的，假沸機構包括齒輪、轉桿、進氣孔、攪動板、吹氣口、轉動環和齒牙槽；齒輪的內側壁與轉桿的一端外側壁固定連接，轉桿的外側壁與攪動板的相向端固定連接，進氣孔開設在轉桿的外側壁上，吹氣口開設在攪動板的外側壁上，轉動環與轉桿的外側壁轉動連接，齒牙槽的內側壁與齒輪的外側壁相嚙合，轉動環的頂部和底部與齒牙槽的內側壁頂部和底部轉動連接且相互貼合。
通過采用上述技術方案，通過攪動機構的工作帶動假沸機構公轉的同時進行自轉，使得假沸機構上具有磁性的攪動板能夠吸附除底機構進行工作，使得除底機構隨著攪動機構對蒸發盤的頂部進行刮除的同時使得蒸發盤產生一定程度的振動，從而實現對蒸發盤的有效刮除操作，防止了在對廢水進行蒸發時產生糊底現象。
優選的，除底機構包括連接管、刮塊、磁吸塊、連接桿、撞擊塊和復位彈簧；連接管的外側壁底部位置與刮塊的外側壁固定連接，磁吸塊的內側壁與連接管的內側壁頂部位置滑動連接且相互貼合，磁吸塊的底部中部位置與連接桿的頂端固定連接，連接桿的底端與撞擊塊的頂部中部位置固定連接，復位彈簧的底部與撞擊塊的頂部固定連接。
通過采用上述技術方案，在除底機構轉動至吹氣孔所在部位時，將會使得蒸發盤底部的氣壓相對增大，并且此時加熱機構進入的熱氣將會通過假沸機構進行排放，增大假沸的狀態，在除底機構轉動脫離吹氣孔時，使得蒸發盤底部堆積的熱氣得到釋放，作用與蒸發盤頂部的廢水內，使得蒸發盤頂部的廢水以及殘?jiān)軌蛄鲃?dòng)，還能夠一定程度的防止蒸發盤的頂部出現糊底現象，并且能夠?qū)螇K進行一定程度的清理。
優選的，驅動電機的底部與罐體的頂部中部位置固定連接，轉軸的外側壁頂端與罐體的頂部中部位置轉動連接，轉軸的底部與罐體的內側壁底部中部位置轉動連接，蒸發盤的外側壁與罐體的內側壁固定連接。
優選的，進氣管的外側壁與罐體的側壁固定連接，進氣環的內側壁與轉軸的外側壁轉動連接，流通槽開設在轉軸的中部，流通槽還開設在攪動架的中部。
優選的，齒牙槽開設在罐體的內側壁上，轉桿遠離齒輪的一端與轉軸的外側壁轉動連接，進氣孔開設在轉桿的外側壁處于流通槽的部位，攪動板的端部具有磁性。
優選的，復位彈簧的頂部與連接管的內側壁固定連接，復位彈簧套設在連接桿的外側壁上，撞擊塊的外側壁與連接管的內側壁底部位置滑動連接且相互貼合。
優選的，磁吸塊的磁性與攪動板端部的磁性相反相互吸引，連接管固定連接在攪動架上，刮塊的底部與蒸發盤的頂部相貼合，撞擊塊的底部與蒸發盤的頂部相貼合。
本發明的有益效果是：
1.本發明提出的一種制藥用廢水蒸發設備，在現有的設備上改變了加熱方式，加熱機構隨著攪動機構的工作能夠?qū)U水進行更加均勻的加熱，并且增加了能夠使得廢水進行假沸的假沸機構，利用攪動機構的工作使得假沸機構對廢水進行攪拌的同時，加熱機構內產生的熱氣通過假沸機構流通至廢水內，使得廢水產生大量氣泡，從而使得熱量能夠?qū)U水進行較快的蒸發作用，縮短了蒸發時間，節約了資源。
2.本發明提出的一種制藥用廢水蒸發設備，通過攪動機構的工作帶動假沸機構公轉的同時進行自轉，使得假沸機構上具有磁性的攪動板能夠吸附除底機構進行工作，使得除底機構隨著攪動機構對蒸發盤的頂部進行刮除的同時使得蒸發盤產生一定程度的振動，從而實現對蒸發盤的有效刮除操作，防止了在對廢水進行蒸發時產生糊底現象。
3.本發明提出的一種制藥用廢水蒸發設備，在除底機構轉動至吹氣孔所在部位時，將會使得蒸發盤底部的氣壓相對增大，并且此時加熱機構進入的熱氣將會通過假沸機構進行排放，增大假沸的狀態，在除底機構轉動脫離吹氣孔時，使得蒸發盤底部堆積的熱氣得到釋放，作用與蒸發盤頂部的廢水內，使得蒸發盤頂部的廢水以及殘?jiān)軌蛄鲃?dòng)，還能夠一定程度的防止蒸發盤的頂部出現糊底現象，并且能夠?qū)螇K進行一定程度的清理。
（發明人：宋慶慶;顧曉娟;時艷良）
