公布日：2023.10.27
申請日：2023.08.04
分類號：G01N1/14(2006.01)I;B08B9/087(2006.01)I;H05K7/20(2006.01)I;G01N1/34(2006.01)I
摘要
本發明涉及工業廢水自動采集技術領域，且公開了一種工業廢水自動采樣裝置，包括底板，將裝置放置到廢水池中，浮力圈的設置使裝置自由漂浮在水面，由繩子牽引使裝置得到回收，啟動伸縮桿，伸縮桿在阻水殼內部運行的過程給廢水一個吸力，氣囊上升到階梯殼內部時，廢水因為吸力與水流的自然運動，從而進入到圓板頂部，當進入階梯殼內部時，因為過濾孔的設置雜質得到初步過濾，當進入彈性管內部時，因為小塊上設置的小孔進行二次過濾，伸縮桿下降，氣囊對阻水殼的內部進行封閉，從而對廢水進行保存，當完成采樣工作后，彈繩帶動海綿孔球在彈性管內部進行移動，從而對內部殘留的液體進行吸附，不會在對第二次的采樣產生影響，提高了采樣的檢測。
權利要求書

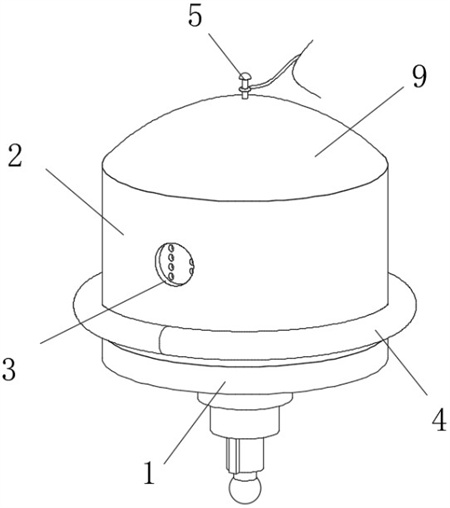

1.一種工業廢水自動采樣裝置，包括底板（1），所述底板（1）的頂部固定連接有豎殼（2），所述豎殼（2）的外壁一側開設有放水孔（3），所述豎殼（2）的頂部固定連接有弧形蓋（9），所述豎殼（2）的外壁套設并固定連接有浮力圈（4），所述弧形蓋（9）的頂部固定連接有卡桿（5），所述卡桿（5）的外壁套設并固定連接有繩子（6），其特征在于：采樣過濾機構（7），所述采樣過濾機構（7）包括固定連接在底板（1）的頂部中心處的伸縮桿（71），所述伸縮桿（71）的底部固定連接有氣囊（75），所述底板（1）的底部中心處固定連接有階梯殼（73）；輔助干燥機構（8），所述輔助干燥機構（8）包括固定連接在弧形殼（9）的底部中心處固定連接有電機（81），所述電機（81）的輸出端固定連接有轉動軸（82），所述轉動軸（82）的外壁分別固定連接有若干個方板（83），所述方板（83）遠離轉動軸（82）的一側分別固定連接有若干個清掃線（84）。
2.根據權利要求1所述的一種工業廢水自動采樣裝置，其特征在于：所述底板（1）的底部設置有升降組件（74），所述升降組件（74）包括固定連接在底板（1）底端位于階梯殼（73）內部的阻水殼（743），所述伸縮桿（71）的活動端貫穿阻水殼（743）并延伸至阻水殼（743）的外部，所述阻水殼（743）的頂端外壁開設有若干個過濾孔（745）。
3.根據權利要求2所述的一種工業廢水自動采樣裝置，其特征在于：所述伸縮桿（71）的外壁套設并固定連接有圓環（742），所述圓環（742）的頂部兩端均固定連接有彎桿（746），所述底板（1）的頂部兩端均開設有滑孔（748），所述彎桿（746）的外壁滑動連接在滑孔（748）的內壁，所述彎桿（746）的頂部固定連接有圓板（747），所述圓板（747）的頂部固定連接有過濾網（749）。
4.根據權利要求3所述的一種工業廢水自動采樣裝置，其特征在于：所述伸縮桿（71）的外壁設置有過濾組件（76），所述過濾組件（76）包括固定連接在伸縮桿（71）靠近圓環（742）外壁兩側的彈繩（761），所述彈繩（761）的一端貫穿阻水殼（743）并延伸至阻水殼（743）的外部，所述底板（1）的底部兩端固定連接有彈性管（764），所述彈性管（764）的頂部內壁套設并固定連接有小塊（762）。
5.根據權利要求4所述的一種工業廢水自動采樣裝置，其特征在于：所述小塊（762）的頂部開設有小孔（763），所述彈繩（761）的一端固定連接在小塊（762）的底部中心處，所述彈繩（761）位于彈性管（764）內部的外壁固定連接有若干個海綿孔球（765），所述彈性管（764）的頂部外壁貫穿并固定連接在圓板（747）的頂部。
6.根據權利要求5所述的一種工業廢水自動采樣裝置，其特征在于：所述轉動軸（82）的外壁設置有冷卻組件（85），所述冷卻組件（85）包括轉動連接在轉動軸（82）靠近方板（83）外壁的方塊（851），所述方塊（851）的頂部與電機（81）的底部固定連接，所述方塊（851）的頂部兩端均固定連接有管道（852）。
7.根據權利要求6所述的一種工業廢水自動采樣裝置，其特征在于：所述管道（852）的一端與電機（81）的外壁固定連接，所述管道（852）的內壁套設并滑動連接有活塞（853），所述弧形蓋（9）的內壁頂部兩側均固定連接有斜塊（854），所述斜塊（854）的一側頂部固定連接有散熱器（855），所述斜塊（854）靠近散熱器（855）的一側固定連接有控制鈕（856），所述控制鈕（856）與散熱器（855）電性連接。
8.根據權利要求7所述的一種工業廢水自動采樣裝置，其特征在于：所述豎殼（2）的內壁設置有清掃組件（86），所述清掃組件（86）包括固定連接在豎殼（2）內壁頂部的齒環（864），所述齒環（864）的內壁分別嚙合連接有若干個齒輪（862），所述齒輪（862）外壁一側嚙合連接有齒板（861）。
9.根據權利要求8所述的一種工業廢水自動采樣裝置，其特征在于：所述齒板（861）的內壁貫穿并固定連接在轉動軸（82）的外壁，所述齒輪（862）的底部固定連接有彎板（863），所述彎板（863）的一側固定連接有海綿塊（866），所述海綿塊（866）的兩側均固定連接有擋板（867），所述擋板（867）的一側與彎板（863）的一側固定連接。
發明內容
本發明的目的在于提供一種工業廢水自動采樣裝置，以解決上述背景技術中提出的問題。
為解決上述技術問題，本發明是通過以下技術方案實現的：本發明為一種工業廢水自動采樣裝置，包括底板，底板的頂部固定連接有豎殼，豎殼的外壁一側開設有放水孔，豎殼的頂部固定連接有弧形蓋，豎殼的外壁套設并固定連接有浮力圈，弧形蓋的頂部固定連接有卡桿，卡桿的外壁套設并固定連接有繩子，采樣過濾機構，采樣過濾機構包括固定連接在底板的頂部中心處的伸縮桿，伸縮桿的底部固定連接有氣囊，底板的底部中心處固定連接有階梯殼，輔助干燥機構，輔助干燥機構包括固定連接在弧形殼的底部中心處固定連接有電機，電機的輸出端固定連接有轉動軸，轉動軸的外壁分別固定連接有若干個方板，方板遠離轉動軸的一側分別固定連接有若干個清掃線，這樣設置的目的是對過濾網在排出廢水時殘留的廢料進行清除。
進一步地，底板的底部設置有升降組件，升降組件包括固定連接在底板底端位于階梯殼內部的阻水殼，伸縮桿的活動端貫穿阻水殼并延伸至阻水殼的外部，阻水殼的頂端外壁開設有若干個過濾孔，這樣設置的目的是對廢料進行阻擋。
進一步地，伸縮桿的外壁套設并固定連接有圓環，圓環的頂部兩端均固定連接有彎桿，底板的頂部兩端均開設有滑孔，彎桿的外壁滑動連接在滑孔的內壁，彎桿的頂部固定連接有圓板，圓板的頂部固定連接有過濾網，這樣設置的目的是對裝置內部的過濾。
進一步地，伸縮桿的外壁設置有過濾組件，過濾組件包括固定連接在伸縮桿靠近圓環外壁兩側的彈繩，彈繩的一端貫穿阻水殼并延伸至阻水殼的外部，底板的底部兩端固定連接有彈性管，彈性管的頂部內壁套設并固定連接有小塊，這樣設置的目的對彈繩進行固定，對廢水內部的雜質進行過濾。
進一步地，小塊的頂部開設有小孔，彈繩的一端固定連接在小塊的底部中心處，彈繩位于彈性管內部的外壁固定連接有若干個海綿孔球，彈性管的頂部外壁貫穿并固定連接在圓板的頂部，這樣設置的目的是對內部殘留的液體進行吸附。
進一步地，轉動軸的外壁設置有冷卻組件，冷卻組件包括轉動連接在轉動軸靠近方板外壁的方塊，方塊的頂部與電機的底部固定連接，方塊的頂部兩端均固定連接有管道，這樣設置的目的是內部存在熱膨脹介質。
進一步地，管道的一端與電機的外壁固定連接，管道的內壁套設并滑動連接有活塞，弧形蓋的內壁頂部兩側均固定連接有斜塊，斜塊的一側頂部固定連接有散熱器，斜塊靠近散熱器的一側固定連接有控制鈕，控制鈕與散熱器電性連接。
進一步地，豎殼的內壁設置有清掃組件，清掃組件包括固定連接在豎殼內壁頂部的齒環，齒環的內壁分別嚙合連接有若干個齒輪，齒輪外壁一側嚙合連接有齒板，這樣設置的目的是帶動齒輪進行轉動。
進一步地，齒板的內壁貫穿并固定連接在轉動軸的外壁，齒輪的底部固定連接有彎板，彎板的一側固定連接有海綿塊，海綿塊的兩側均固定連接有擋板，擋板的一側與彎板的一側固定連接，阻擋廢水對海綿塊的侵入。
本發明具有以下有益效果：（1）本發明，將裝置放置到廢水池中，浮力圈的設置使裝置自由漂浮在水面，由繩子牽引使裝置得到回收，啟動伸縮桿，伸縮桿在阻水殼內部運行的過程給廢水一個吸力，氣囊上升到階梯殼內部時，廢水因為吸力與水流的自然運動，從而進入到圓板頂部，當進入階梯殼內部時，因為過濾孔的設置雜質得到初步過濾，當進入彈性管內部時，因為小塊上設置的小孔進行二次過濾，伸縮桿下降，氣囊對阻水殼的內部進行封閉，從而對廢水進行保存，當完成采樣工作后，彈繩帶動海綿孔球在彈性管內部進行移動，從而對內部殘留的液體進行吸附，不會在對第二次的采樣產生影響，提高了采樣的檢測。
（2）本發明，啟動伸縮桿，伸縮桿帶動圓環上升，圓環帶動彎桿上升，彎桿帶動圓板上升，因為彈性管的設置，圓板的上升不會對彈性管造成影響，圓板帶動過濾網上升，因為放水孔的設置，從而對內部采樣的廢水進行排出，啟動電機，電機帶動轉動軸轉動，轉動軸帶動方片轉動，方片對廢水進行拍擊，加強廢水的排出效率，方片帶動清掃線在過濾網的內表面進行運動，從而對過濾網在排出廢水時殘留的廢料進行清除，加強了裝置的運行速度，減少了堵塞的產生。
（3）本發明，當對內部的廢水進行排出與清理的時候，電機運轉過熱，熱能傳遞到管道內部，管道內部的熱膨脹介質受熱進行膨脹，從而對活塞進行推移，活塞的移動對控制鈕進行擠壓，控制鈕被擠壓，控制了散熱器進行開啟，散熱器對電機進行散熱，當電機溫度逐漸下降，不再提供熱能，熱膨脹介質回縮，控制鈕不再被擠壓，散熱器自動停止運轉，從而對裝置運轉時間過長內部過熱，進行了降溫，從而加強了裝置的壽命，也節約了能量的使用。
（4）本發明，轉動軸帶動齒板進行轉動，齒板因為齒環的設置，從而能夠帶動齒輪沿著齒板的軌跡進行移動，齒輪帶動彎板進行移動，彎板帶動海綿塊進行移動，海綿塊對豎殼內壁受熱裝冷縮產生的壁水進行吸附，海綿塊帶動擋板進行移動，擋板的設置能夠阻擋廢水對海綿塊的侵入，從而減少了裝置內部被腐蝕的現象，提高了裝置的壽命。
當然，實施本發明的任一產品并不一定需要同時達到以上所述的所有優點。
（發明人：簡苗苗;張國平）
