公布日：2024.04.16
申請日：2024.03.18
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/40(2023.01)N
摘要
本發明提供一種生活污水處理用隔油池，屬于隔油池技術領域，包括隔油外箱、設置于隔油外箱腔內左右兩側的濾污排油池組以及濾油池組、連通設置于濾污排油池組左側一旁的過濾進料機構、設置于濾污排油池組腔內中部的隔污濾網組、橫向設置于濾污排油池組腔內上端的吹氣刮油機構，通過濾污排油池組、過濾進料機構、隔污濾網組、吹氣刮油機構、濾油池組、聚油桶于隔油外箱上的結構組合設計，構成一種生活污水處理用隔油池，此設備具有濾固狀物質、齒輪泵進料、下層濾污沉泥、上層濾油、吹氣移動刮油配合輔助敲擊清理隔污濾網、雙級再次濾油聚油等功能。
權利要求書

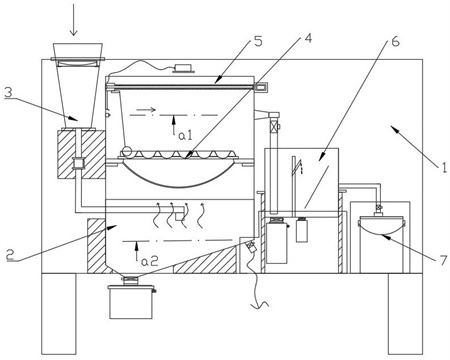

1.一種生活污水處理用隔油池，其特征在于：包括隔油外箱（1）、設置于隔油外箱（1）腔內左右兩側的濾污排油池組（2）以及濾油池組（6）、連通設置于濾污排油池組（2）左側一旁的過濾進料機構（3）、設置于濾污排油池組（2）腔內中部的隔污濾網組（4）、橫向設置于濾污排油池組（2）腔內上端的吹氣刮油機構（5），所述濾污排油池組（2）右端延伸至濾油池組（6）左側腔內，所述濾油池組（6）右側下方放置有聚油桶（7），所述過濾進料機構（3）下端延伸至濾污排油池組（2）腔內下端，所述吹氣刮油機構（5）下端活動延伸至隔污濾網組（4）頂面擺槽上，所述濾污排油池組（2）包括濾污池組（21）、活動連接于濾污池組（21）底面左端的沉污罐組（22），所述濾污池組（21）右側上端連接有排油管組（23）,所述隔污濾網組（4）包括隔污外框（41）、設置于隔污外框（41）中部的隔污濾網（42）、橫向設置于隔污外框（41）頂面中部的污網敲擊架（43）、間隔開設于污網敲擊架（43）頂面的若干個敲擊球擺槽（44），各個所述敲擊球擺槽（44）中部貫通開設有排水小孔（45），各個所述敲擊球擺槽（44）呈弧形槽狀，所述隔污濾網（42）呈下圓弧狀；所述過濾進料機構（3）包括支撐座（31）、設置于支撐座（31）上的進料斗（32）、放置于進料斗（32）腔內的濾渣件（33）、連接于進料斗（32）底面的進污水管（34），所述進污水管（34）管體上設置有齒輪泵（35）；所述吹氣刮油機構（5）包括絲桿（51）、螺紋連接于絲桿（51）上的絲桿托座（52）、橫向套設于絲桿托座（52）前后兩端的若干個托座穩定滑桿（53）、傳動連接于絲桿（51）一端尾部的電機（54）、豎向設置于絲桿托座（52）上的吹氣嘴組（55），所述吹氣嘴組（55）上端通過進氣軟管連接有加氣泵（56），所述絲桿托座（52）底端右側連接有鋼絲（57），所述鋼絲（57）另一端連接有敲擊球（58）；所述吹氣嘴組（55）包括擴流板（551）、連通設置于擴流板（551）頂面的進氣管（552），所述擴流板（551）前側向下斜設置有吹氣口（553）；所述濾油池組（6）包括濾油池（61）、設置于濾油池（61）腔內中部的濾室隔板（62）、向上斜設置于濾室隔板（62）上端的扁形溢油管（63）、活動連接于濾油池（61）底面左右兩側的第一沉水罐（64）以及第二沉水罐（65），所述濾油池（61）右側中部設置有第二溢油管（66），所述第二溢油管（66）另一端延伸至所述聚油桶（7）上方。
2.根據權利要求1所述的一種生活污水處理用隔油池，其特征在于：所述隔油外箱（1）包括外箱（11）、設置于外箱（11）腔內左右兩側的濾污排油池底座（12）以及濾油池底座（13），所述外箱（11）前側下端開設有排水罐室（14）以及聚油桶室（15）。
3.根據權利要求1所述的一種生活污水處理用隔油池，其特征在于：所述濾污池組（21）包括濾污池（211）、設置于濾污池（211）腔內上端左側的油位感位器（212）、連接于濾污池（211）底面右側的降水位排水管（213），所述濾污池（211）底面左側連接有沉污通管（214）。
4.根據權利要求1所述的一種生活污水處理用隔油池，其特征在于：所述沉污罐組（22）包括沉污罐（221）、活動設置于沉污罐（221）上端的罐蓋（222），所述沉污罐（221）罐體上端一側連接有沉污罐排水管（223）。
5.根據權利要求1所述的一種生活污水處理用隔油池，其特征在于：所述排油管組（23）包括聚油嘴（231）、連通設置于聚油嘴（231）尾部的聚油方管（232），所述聚油方管（232）底面垂直連接有排油管（233）。
發明內容
針對現有技術存在的不足，本發明目的是提供一種生活污水處理用隔油池，以解決現有的問題。
為了實現上述目的，本發明是通過如下的技術方案來實現：一種生活污水處理用隔油池，包括隔油外箱、設置于隔油外箱腔內左右兩側的濾污排油池組以及濾油池組、連通設置于濾污排油池組左側一旁的過濾進料機構、設置于濾污排油池組腔內中部的隔污濾網組、橫向設置于濾污排油池組腔內上端的吹氣刮油機構，所述濾污排油池組右端延伸至濾油池組左側腔內，所述濾油池組右側下方放置有聚油桶，所述過濾進料機構下端延伸至濾污排油池組腔內下端，所述吹氣刮油機構下端活動延伸至隔污濾網組頂面擺槽上，所述濾污排油池組包括濾污池組、活動連接于濾污池組底面左端的沉污罐組，所述濾污池組右側上端連接有排油管組。
進一步改進的是，所述隔油外箱包括外箱、設置于外箱腔內左右兩側的濾污排油池底座以及濾油池底座，所述外箱前側下端開設有排水罐室以及聚油桶室。
進一步改進的是，所述濾污池組包括濾污池、設置于濾污池腔內上端左側的油位感位器、連接于濾污池底面右側的降水位排水管，所述濾污池底面左側連接有沉污通管。
進一步改進的是，所述沉污罐組包括沉污罐、活動設置于沉污罐上端的罐蓋，所述沉污罐罐體上端一側連接有沉污罐排水管。
進一步改進的是，所述排油管組包括聚油嘴、連通設置于聚油嘴尾部的聚油方管，所述聚油方管底面垂直連接有排油管。
進一步改進的是，所述過濾進料機構包括支撐座、設置于支撐座上的進料斗、放置于進料斗腔內的濾渣件、連接于進料斗底面的進污水管，所述進污水管管體上設置有齒輪泵。
進一步改進的是，所述隔污濾網組包括隔污外框、設置于隔污外框中部的隔污濾網、橫向設置于隔污外框頂面中部的污網敲擊架、間隔開設于污網敲擊架頂面的若干個敲擊球擺槽，各個所述敲擊球擺槽中部貫通開設有排水小孔，各個所述敲擊球擺槽呈弧形槽狀，所述隔污濾網呈下圓弧狀。
進一步改進的是，所述吹氣刮油機構包括絲桿、螺紋連接于絲桿上的絲桿托座、橫向套設于絲桿托座前后兩端的若干個托座穩定滑桿、傳動連接于絲桿一端尾部的電機、豎向設置于絲桿托座上的吹氣嘴組，所述吹氣嘴組上端通過進氣軟管連接有加氣泵，所述絲桿托座底端右側連接有鋼絲，所述鋼絲另一端連接有敲擊球。
進一步改進的是，所述吹氣嘴組包括擴流板、連通設置于擴流板頂面的進氣管，所述擴流板前側向下斜設置有吹氣口。
進一步改進的是，所述濾油池組包括濾油池、設置于濾油池腔內中部的濾室隔板、向上斜設置于濾室隔板上端的扁形溢油管、活動連接于濾油池底面左右兩側的第一沉水罐以及第二沉水罐，所述濾油池右側中部設置有第二溢油管，所述第二溢油管另一端延伸至所述聚油桶上方。
進一步改進的是，所述降水位排水管、沉污通管、沉污罐排水管、排油管以及第二溢油管均設有閥門。
進一步改進的是，所述第一沉水罐以及第二沉水罐連接的濾油池下端管體上均設置有閥門。
進一步改進的是，所述電機為雙向伺服電機。
進一步改進的是，所述加氣泵為變頻加氣泵。
進一步改進的是，所述濾油池右側腔室中部設置有沉水斜板。
發明的有益效果是：
本發明提供一種生活污水處理用隔油池，通過濾污排油池組、過濾進料機構、隔污濾網組、吹氣刮油機構、濾油池組、聚油桶于隔油外箱上的結構組合設計，構成一種生活污水處理用隔油池，此設備具有濾固狀物質、齒輪泵進料、下層濾污沉泥、上層濾油、吹氣移動刮油配合輔助敲擊清理隔污濾網、雙級再次濾油聚油等功能，其中濾污排油池組以及隔污濾網組的配套設計，使污泥只會在濾污排油池組下端腔室內進行沉淀，能夠使濾污排油池組上端的濾油層波動變小，不會受到濾進料機構的進料較大影響，使油層不易包裹到污泥，提升濾油效果，且清污泥操作簡單。
而其中過濾進料機構的設計，使污水進入前會先濾掉固狀物質，再采用齒輪泵抽取方式進料，使污水都能打入濾污排油池組內，不會受到濾污排油池組內腔水油位升高而出現無法進料現象。
而其中吹氣刮油機構的設計，使濾污排油池組頂面的刮油層采用移動吹氣方式實現，刮油效率高，且被刮油層的含水量低，而吹氣刮油機構在刮油過程中還能輔助隔污濾網組進行初步除泥，另還能輔助濾污排油池組在排水降水位時對隔污濾網組進行深層次大流量吹氣結合移動搞擊清結，使隔污濾網組不會受污泥堵塞，影響水和油的正常向上穿過。
而其中濾油池組的設計，使刮離的油層再次進行雙級濾水分離處理，使溢流出的油不會含有水分，而分離出的水能夠分別被兩個大小規格不一的沉水罐分開收集，取出沉水罐的排水操作也簡便快捷。
（發明人：郭輝群;林錦瓊）
