摘要
本發明公開了一種基于水蒸氣載熱的污泥熱泵干燥系統，包括第一干燥罐、第二干燥罐、第三干燥罐、加熱罐和熱泵，所述第一干燥罐的頂端中部固定有入料斗，所述第一干燥罐的后側面固定有電機，所述電機的輸出端固定有第一齒輪，且第一齒輪的底端嚙合連接有第二齒輪，所述第二干燥罐固定在第一干燥罐的下表面，所述加熱罐的右側固定有控制面板，所述第三連接管通過第四進氣管連接加熱罐的前端。該基于水蒸氣載熱的污泥熱泵干燥系統，分階段干燥污泥，能夠在第一干燥罐、第二干燥罐和第三干燥罐的內部同時干燥不同濕度的污泥，方便清理第一干燥罐、第二干燥罐、第三干燥罐的內壁，熱量循環流動，減少熱量散失。
權利要求書

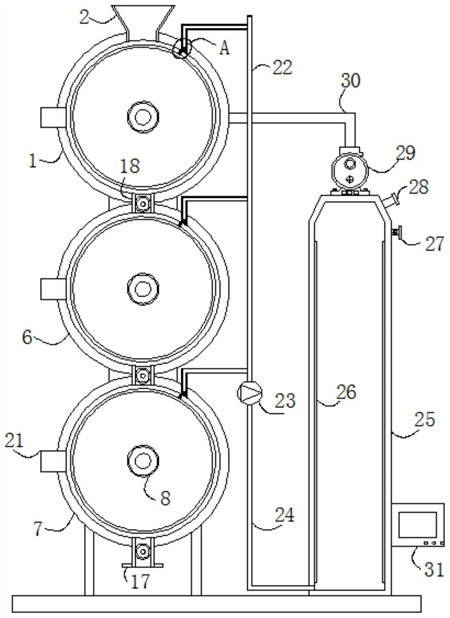

1.一種基于水蒸氣載熱的污泥熱泵干燥系統，包括第一干燥罐(1)、第二干燥罐(6)、第三干燥罐(7)、加熱罐(25)和熱泵(29)，其特征在于：所述第一干燥罐(1)的頂端中部固定有入料斗(2)，所述第一干燥罐(1)的后側面固定有電機(3)，所述電機(3)的輸出端固定有第一齒輪(4)，且第一齒輪(4)的底端嚙合連接有第二齒輪(5)；所述第二干燥罐(6)固定在第一干燥罐(1)的下表面；所述第三干燥罐(7)固定在第二干燥罐(6)的下表面，所述第一干燥罐(1)、第二干燥罐(6)和第三干燥罐(7)的左端安裝有污泥濕度傳感器(21)；所述第一干燥罐(1)、第二干燥罐(6)和第三干燥罐(7)的中部均安裝有螺旋管(8)，所述第一干燥罐(1)內部的螺旋管(8)的后端通過旋轉密封圈連接有第一進氣管(9)，所述螺旋管(8)的外側面固定有皮帶輪(10)，且皮帶輪(10)的外側連接有傳送皮帶(11)，所述第一干燥罐(1)內部的螺旋管(8)的前端通過旋轉密封圈連接有第一連接管(12)，且第一連接管(12)的頂端和底端均固定有支撐桿(13)，所述螺旋管(8)的外側面固定有清掃板(14)，所述第二干燥罐(6)內部螺旋管(8)的后端通過旋轉密封圈連接有第二連接管(15)，所述第三干燥罐(7)內部螺旋管(8)前端通過旋轉密封圈連接有第三連接管(16)，所述第三干燥罐(7)內部螺旋管(8)后端通過旋轉密封圈連接有第二連接管(15)的底端，所述第三干燥罐(7)的底端固定有出料管(17)，所述第一干燥罐(1)的底端和第二干燥罐(6)的底端均安裝有輸送管(18)，所述第一干燥罐(1)、第二干燥罐(6)和第三干燥罐(7)的右上端均連接有折線管(19)，所述折線管(19)的底端安裝有灰塵過濾網(20)，且折線管(19)的右端固定有豎管(22)，所述豎管(22)上安裝有風機(23)，且風機(23)的底端連接有第二進氣管(24)；所述加熱罐(25)位于第一干燥罐(1)的右側，且加熱罐(25)的內部固定有加熱片(26)，所述加熱罐(25)的頂端安裝有出氣管(27)，且出氣管(27)的外側安裝有進水管(28)，所述加熱罐(25)的上表面固定有熱泵(29)，所述熱泵(29)的輸出端固定有第三進氣管(30)，所述加熱罐(25)的右側固定有控制面板(31)，所述第三連接管(16)通過第四進氣管(32)連接加熱罐(25)的前端。
2.根據權利要求1所述的一種基于水蒸氣載熱的污泥熱泵干燥系統，其特征在于：所述第一干燥罐(1)內部螺旋管(8)的后側面固定有第二齒輪(5)。
3.根據權利要求1所述的一種基于水蒸氣載熱的污泥熱泵干燥系統，其特征在于：所述第一進氣管(9)與第三進氣管(30)固定連接。
4.根據權利要求1所述的一種基于水蒸氣載熱的污泥熱泵干燥系統，其特征在于：所述第二干燥罐(6)內部螺旋管(8)的前端通過旋轉密封圈連接有第一連接管(12)的底端。
5.根據權利要求1所述的一種基于水蒸氣載熱的污泥熱泵干燥系統，其特征在于：所述第一干燥罐(1)、第二干燥罐(6)和第三干燥罐(7)的內壁均貼合有清掃板(14)。
6.根據權利要求1所述的一種基于水蒸氣載熱的污泥熱泵干燥系統，其特征在于：所述出料管(17)和輸送管(18)內均安裝有控制閥。
7.根據權利要求1所述的一種基于水蒸氣載熱的污泥熱泵干燥系統，其特征在于：所述第二進氣管(24)的底端與加熱罐(25)的底端相連通。
發明內容
本發明的目的在于提供一種基于水蒸氣載熱的污泥熱泵干燥系統，分階段干燥污泥，能夠在第一干燥罐、第二干燥罐和第三干燥罐的內部同時干燥不同濕度的污泥，方便清理第一干燥罐、第二干燥罐、第三干燥罐的內壁，熱量循環流動，減少熱量散失。
為實現上述目的，本發明提供如下技術方案：一種基于水蒸氣載熱的污泥熱泵干燥系統，包括第一干燥罐、第二干燥罐、第三干燥罐、加熱罐和熱泵：
所述第一干燥罐的頂端中部固定有入料斗，所述第一干燥罐的后側面固定有電機，所述電機的輸出端固定有第一齒輪，且第一齒輪的底端嚙合連接有第二齒輪；
所述第二干燥罐固定在第一干燥罐的下表面；
所述第三干燥罐固定在第二干燥罐的下表面，所述第一干燥罐、第二干燥罐和第三干燥罐的左端安裝有污泥濕度傳感器；
所述第一干燥罐、第二干燥罐和第三干燥罐的中部均安裝有螺旋管，所述第一干燥罐內部的螺旋管的后端通過旋轉密封圈連接有第一進氣管，所述螺旋管的外側面固定有皮帶輪，且皮帶輪的外側連接有傳送皮帶，所述第一干燥罐內部的螺旋管的前端通過旋轉密封圈連接有第一連接管，且第一連接管的頂端和底端均固定有支撐桿，所述螺旋管的外側面固定有清掃板，所述第二干燥罐內部螺旋管的后端通過旋轉密封圈連接有第二連接管，所述第三干燥罐內部螺旋管前端通過旋轉密封圈連接有第三連接管，所述第三干燥罐內部螺旋管后端通過旋轉密封圈連接有第二連接管的底端，所述第三干燥罐的底端固定有出料管，所述第一干燥罐的底端和第二干燥罐的底端均安裝有輸送管，所述第一干燥罐、第二干燥罐和第三干燥罐的右上端均連接有折線管，所述折線管的底端安裝有灰塵過濾網，且折線管的右端固定有豎管，所述豎管上安裝有風機，且風機的底端連接有第二進氣管；
所述加熱罐位于第一干燥罐的右側，且加熱罐的內部固定有加熱片，所述加熱罐的頂端安裝有出氣管，且出氣管的外側安裝有進水管，所述加熱罐的上表面固定有熱泵，所述熱泵的輸出端固定有第三進氣管，所述加熱罐的右側固定有控制面板，所述第三連接管通過第四進氣管連接加熱罐的前端。
采用上述技術方案，分階段干燥污泥，能夠在第一干燥罐、第二干燥罐和第三干燥罐的內部同時干燥不同濕度的污泥，方便清理第一干燥罐、第二干燥罐、第三干燥罐的內壁，熱量循環流動，減少熱量散失。
優選的，所述第一干燥罐內部螺旋管的后側面固定有第二齒輪。
通過第一齒輪、第二齒輪、皮帶輪和傳送皮帶傳動，使得三組螺旋管同時旋轉。
優選的，所述第一進氣管與第三進氣管固定連接。
使得第三進氣管內部的的蒸氣輸送至第一進氣管。
優選的，所述第二干燥罐內部螺旋管的前端通過旋轉密封圈連接有第一連接管的底端。
利用旋轉密封圈避免氣體從螺旋管與第一連接管的連接處泄漏。
優選的，所述第一干燥罐、第二干燥罐和第三干燥罐的內壁均貼合有清掃板。
通過清掃板的旋轉清理第一干燥罐、第二干燥罐和第三干燥罐的內壁。
優選的，所述出料管和輸送管內均安裝有控制閥。
通過控制閥控制物料的輸送。
優選的，所述第二進氣管的底端與加熱罐的底端相連通。
干燥污泥時產生的蒸氣通過第二進氣管流向加熱罐。
與現有技術相比，本發明的有益效果是：該基于水蒸氣載熱的污泥熱泵干燥系統，分階段干燥污泥，能夠在第一干燥罐、第二干燥罐和第三干燥罐的內部同時干燥不同濕度的污泥，方便清理第一干燥罐、第二干燥罐、第三干燥罐的內壁，熱量循環流動，減少熱量散失；
1.高熱蒸氣逐步從第一干燥罐流向第二干燥罐，然后流向第三干燥罐，從而第一干燥罐、第二干燥罐和第三干燥罐內部的干燥溫度逐步降低，由于第一干燥罐、第二干燥罐和第三干燥罐內部的污泥濕度逐步增加，在同時加熱第一干燥罐、第二干燥罐和第三干燥罐內部的污泥時，能夠分階段干燥污泥；
2.清掃板的旋轉清理第一干燥罐、第二干燥罐和第三干燥罐的內壁，從而方便清理第一干燥罐、第二干燥罐、第三干燥罐的內壁；
3.蒸氣通過第三進氣管、第一進氣管、螺旋管、第一連接管、第二連接管、第三連接管、第四進氣管和加熱罐在第一干燥罐、第二干燥罐和第三干燥罐的內部循環，減少熱量散失。
（發明人：黃志洋;李紅軍）
