公布日：2023.10.27
申請日：2023.09.07
分類號：C02F1/24(2023.01)I;C02F1/40(2023.01)I;C02F1/00(2023.01)I;B01D29/03(2006.01)I;B01D29/96(2006.01)I;C02F103/30(2006.01)N
摘要
本發明公開了一種氣浮式噴織廢水處理設備，屬于廢水處理技術領域，包括處理箱，處理箱的一側壁安裝有過濾箱，過濾箱的內部可拆卸安裝有過濾板，處理箱的底部設置有曝氣組件，處理箱遠離過濾箱的一側連接有氣浮倉，氣浮倉的上端面開設有多個通槽，氣浮倉的后側設置有調節裝置，通過設置第一電機與第二電機，通過滑座以及氣缸各個部件的配合，可以調節撇油板的高度，滿足不同高度的廢水水平面的撇油刮渣需求，防止廢水水面過低，導致撇油板無法與雜質接觸，影響撇油工作，提高了設備的實用性，螺栓貫穿連接塊與限位塊并通過螺母緊固，取下螺栓，抽出限位塊即可抽出過濾板，便于對過濾板進行清洗或更換，可快速地對裝置完成清理。
權利要求書

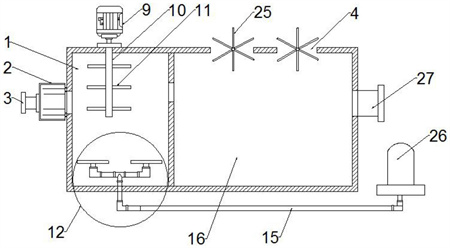

1.一種氣浮式噴織廢水處理設備，包括處理箱(1)，其特征在于，所述處理箱(1)的一側壁安裝有過濾箱(2)，所述過濾箱(2)的內部可拆卸安裝有過濾板(5)，所述過濾箱(2)與所述處理箱(1)之間設有用于通水的導水口，所述處理箱(1)的底部設置有曝氣組件(12)，所述處理箱(1)遠離所述過濾箱(2)的一側連接有氣浮倉(16)，所述氣浮倉(16)的上端面開設有多個通槽(4)，所述氣浮倉(16)的后側設置有調節裝置。
2.根據權利要求1所述的一種氣浮式噴織廢水處理設備,其特征在于，所述調節裝置包括固定板(1701)，所述固定板(1701)的一端側壁設置有第一電機(17)與第一固定塊(18)，所述固定板(1701)的另一端側壁設置有第二固定塊(19)，所述第一固定塊(18)與所述第二固定塊(19)之間安裝有絲杠(20)。
3.根據權利要求2所述的一種氣浮式噴織廢水處理設備,其特征在于，所述第一固定塊(18)的一端與所述第一電機(17)的輸出端連接，所述第一固定塊(18)的另一端與所述絲杠(20)轉動連接。
4.根據權利要求2所述的一種氣浮式噴織廢水處理設備,其特征在于，所述絲杠(20)上螺紋連接有滑座(21)，所述滑座(21)底端固定連接氣缸(22)，所述氣缸(22)通過活塞桿連接安裝箱。
5.根據權利要求4所述的一種氣浮式噴織廢水處理設備,其特征在于，所述安裝箱內裝有第二電機(23)，所述第二電機(23)的輸出端連接有轉桿(24)，所述轉桿(24)的一端設有多個撇油板(25)。
6.根據權利要求1所述的一種氣浮式噴織廢水處理設備,其特征在于，所述過濾板(5)的兩端均固定安裝有限位塊(6)，所述過濾板(5)兩端的限位塊(6)貫穿所述過濾箱(2)的兩側壁。
7.根據權利要求6所述的一種氣浮式噴織廢水處理設備,其特征在于，所述過濾箱(2)的一側壁固定安裝有連接塊(8)，所述連接塊(8)上端設置有螺栓(7)，所述螺栓(7)貫穿所述連接塊(8)與所述限位塊(6)并通過螺母緊固。
8.根據權利要求1所述的一種氣浮式噴織廢水處理設備,其特征在于，所述處理箱(1)的頂部設置有電動機(9)，所述電動機(9)的輸出端貫穿所述處理箱(1)連接有轉軸(10)，所述轉軸(10)上沿軸線方向固定安裝有多個攪拌桿(11)。
9.根據權利要求1所述的一種氣浮式噴織廢水處理設備,其特征在于，所述曝氣組件(12)包括微氣泡發生器(26)，所述微氣泡發生器(26)設置在所述氣浮倉(16)的一側，所述微氣泡發生器(26)與所述處理箱(1)之間設有連接管(15)。
10.根據權利要求9所述的一種氣浮式噴織廢水處理設備,其特征在于，所述連接管(15)的輸出端設有導管(14)，所述導管(14)輸出端對稱設有曝氣盤(13)，所述連接管(15)與所述導管(14)和所述曝氣盤(13)通過三通和彎頭連接。
發明內容
本發明的目的在于提供一種氣浮式噴織廢水處理設備，為了解決現有的氣浮式噴織廢水處理設備不便于使用人員對過濾板進行清洗工作的問題，以及現有的氣浮機的撇油板的高度固定，無法根據不同高度的液面進行調節的問題。
本發明的目的可以通過以下技術方案實現：
一種氣浮式噴織廢水處理設備，包括處理箱，所述處理箱的一側壁安裝有過濾箱，所述過濾箱的內部可拆卸安裝有過濾板，所述過濾箱與所述處理箱之間設有用于通水的導水口，所述處理箱的底部設置有曝氣組件，所述處理箱遠離所述過濾箱的一側連接有氣浮倉，所述氣浮倉的上端面開設有多個通槽，所述氣浮倉的后側設置有調節裝置。
作為本發明進一步的方案：所述調節裝置包括固定板，所述固定板的一端側壁設置有第一電機與第一固定塊，所述固定板的另一端側壁設置有第二固定塊，所述第一固定塊與所述第二固定塊之間安裝有絲杠。
作為本發明進一步的方案：所述第一固定塊的一端與所述第一電機的輸出端連接，所述第一固定塊的另一端與所述絲杠轉動連接。
作為本發明進一步的方案：所述絲杠上螺紋連接有滑座，所述滑座底端固定連接氣缸，所述氣缸通過活塞桿連接安裝箱。
作為本發明進一步的方案：所述安裝箱內裝有第二電機，所述第二電機的輸出端連接有轉桿，所述轉桿的一端設有多個撇油板。
作為本發明進一步的方案：所述過濾板的兩端均固定安裝有限位塊，所述過濾板兩端的限位塊貫穿所述過濾箱的兩側壁。
作為本發明進一步的方案：所述過濾箱的一側壁固定安裝有連接塊，所述連接塊上端設置有螺栓，所述螺栓貫穿所述連接塊與所述限位塊并通過螺母緊固。
作為本發明進一步的方案：所述處理箱的頂部設置有電動機，所述電動機的輸出端貫穿所述處理箱連接有轉軸，所述轉軸上沿軸線方向固定安裝有多個攪拌桿。
作為本發明進一步的方案：所述曝氣組件包括微氣泡發生器，所述微氣泡發生器設置在所述氣浮倉的一側，所述微氣泡發生器與所述處理箱之間設有連接管。
作為本發明進一步的方案：所述連接管的輸出端設有導管，所述導管輸出端對稱設有曝氣盤，所述連接管與所述導管和所述曝氣盤通過三通和彎頭連接。
本發明的有益效果：
(1)本發明通過設置第一電機與第二電機，第一電機帶動絲杠轉動以及滑座上下滑動，便于調整撇油板的位置，之后啟動氣缸，帶動伸縮桿伸縮，從而帶動安裝箱上下移動，使撇油板貼近廢水表面，第二電機帶動撇油板轉動，撇清廢水表面的油污，通過滑座以及氣缸各個部件的配合，可以調節撇油板的高度，滿足不同高度的廢水水平面的撇油刮渣需求，防止廢水水面過低，導致撇油板無法與雜質接觸，影響撇油工作，提高了設備的實用性；
(2)本發明通過設置限位塊、螺栓與連接塊，螺栓貫穿連接塊與限位塊并通過螺母緊固，不使用時，取下螺栓，可以抽出過濾板進行清洗或更換，這樣可以快速地對裝置完成清理，使過濾板可以快速安裝或拆卸，方便設備的下次使用。
（發明人：趙軍;賀振洲;劉向東;朱愛民）
