公布日：2023.10.27
申請日：2023.09.12
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/66(2023.01)N;C02F1/58(2023.01)N;C02F1/62(2023.01)N;C02F101/10(2006.01)N;C02F101/20(2006.01)N;
C02F103/10(2006.01)N
摘要
本發明公開了一種集約化礦山酸性廢水處理設備，包括初級過濾桶、膨脹沉淀桶、陶瓷過濾桶、儲存回用桶和管道系統，所述初級過濾桶、膨脹沉淀桶、陶瓷過濾桶與儲存回用桶依次排列，所述初級過濾桶內設置有進水結構，所述進水結構用于對酸性廢水進行初次過濾并收集，所述管道系統將經進水結構初次過濾并收集的酸性廢水輸送到所述膨脹沉淀桶內進行沉淀，所述陶瓷過濾桶內設置有多級過濾結構，所述管道系統將膨脹沉淀桶的上層清液輸送到所述陶瓷過濾桶的多級過濾結構進行過濾，最后將多級過濾后的清水輸送到所述儲存回用桶內進行存儲。本發明可以減少堿性藥劑的投加量，降低成本，裝置集收集、沉淀、過濾和存儲一體化，裝置簡易。
權利要求書

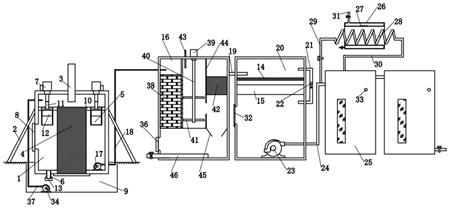

1.一種集約化礦山酸性廢水處理設備，其特征在于，包括初級過濾桶(1)、膨脹沉淀桶(16)、陶瓷過濾桶(20)、儲存回用桶(25)和管道系統，所述初級過濾桶(1)、所述膨脹沉淀桶(16)、所述陶瓷過濾桶(20)與所述儲存回用桶(25)依次排列，所述初級過濾桶(1)內設置有進水結構，所述進水結構用于對酸性廢水進行初次過濾并收集，所述管道系統將經所述進水結構初次過濾并收集的酸性廢水輸送到所述膨脹沉淀桶(16)內進行沉淀，所述陶瓷過濾桶(20)內設置有多級過濾結構，所述管道系統將所述膨脹沉淀桶(16)的上層清液輸送到所述陶瓷過濾桶(20)的多級過濾結構進行過濾，最后將多級過濾后的清水輸送到所述儲存回用桶(25)內進行存儲。
2.根據權利要求1所述的集約化礦山酸性廢水處理設備，其特征在于，所述進水結構包括第一進水管(3)和第一篩網筒(4)，所述第一進水管(3)設置在所述初級過濾桶(1)的上端，所述第一篩網筒(4)設置在所述初級過濾桶(1)內，上端與所述第一進水管(3)位置相對應，下端面與所述初級過濾桶(1)內下端連接。
3.根據權利要求1所述的集約化礦山酸性廢水處理設備，其特征在于，所述膨脹沉淀桶(16)內依次設置有中和膨脹室、中和反應室、快速沉淀室，所述中和膨脹室設置在靠近所述初級過濾桶(1)的側壁面，所述快速沉淀室設置在靠近所述陶瓷過濾桶(20)的側壁面，所述中和反應室設置在所述中和膨脹室和所述快速沉淀室之間。
4.根據權利要求3所述的集約化礦山酸性廢水處理設備，其特征在于，所述中和膨脹室包括中和濾料(38)，所述中和濾料(38)設置在所述膨脹沉淀桶(16)的側壁面，所述中和反應室包括攪拌桿(41)和加藥管(43)，所述攪拌桿(41)安裝第二連接桿(40)上，所述第二連接桿(40)安裝在伺服電機(39)驅動端上，所述伺服電機(39)設置在所述膨脹沉淀桶(16)的上端中心處，所述攪拌桿(41)和所述中和濾料(38)相鄰，所述加藥管(43)設置在所述膨脹沉淀桶(16)上端，且位于所述伺服電機(39)和所述中和濾料(38)之間，所述快速沉淀室包括蜂窩狀斜管(42)，所述蜂窩狀斜管(42)設置在所述膨脹沉淀桶(16)的側壁面。
5.根據權利要求4所述的集約化礦山酸性廢水處理設備，其特征在于，所述快速沉淀室還包括隔板(44)、導泥板(45)，所述導泥板(45)設置在所述蜂窩狀斜管(42)下方，所述隔板(44)安裝在所述蜂窩狀斜管(42)的側壁面，且與所述膨脹沉淀桶(16)的上端相連接。
6.根據權利要求1所述的集約化礦山酸性廢水處理設備，其特征在于，所述多級過濾結構包括過濾板(14)和陶瓷過濾器(15)，所述陶瓷過濾器(15)位于所述過濾板(14)下方，所述過濾板(14)便于第二次過濾廢水，所述陶瓷過濾器(15)便于第三次過濾廢水。
7.根據權利要求1所述的集約化礦山酸性廢水處理設備，其特征在于，所述初級過濾桶(1)內設置有第一微型泵(17)，所述第一微型泵(17)上安裝有通過所述初級過濾桶(1)伸出的第二水管(18)，所述第二水管(18)插入所述膨脹沉淀桶(16)，所述膨脹沉淀桶(16)側壁面連接第三水管(19)，所述第三水管(19)連接所述陶瓷過濾桶(20)，所述陶瓷過濾桶(20)內設置有第二微型泵(23)，所述第二微型泵(23)上安裝有通過所述陶瓷過濾桶(20)伸出的第四水管(24)，所述第四水管(24)與所述儲存回用桶(25)之間相互連接。
8.根據權利要求2所述的集約化礦山酸性廢水處理設備，其特征在于，所述進水結構還包括環形架(10)、第一筒體(5)、第二筒體(6)以及伸縮電機(7)，所述環形架(10)設置在所述初級過濾桶(1)內，且與所述第一篩網筒(4)平行連接，所述第一筒體(5)固定連接在所述環形架(10)下端，所述伸縮電機(7)固定連接在所述初級過濾桶(1)上，所述第二筒體(6)設置于所述初級過濾桶(1)下端，且其內安裝有堵塞(13)。
9.根據權利要求8所述的集約化礦山酸性廢水處理設備，所述伸縮電機(7)驅動端上安裝有第一連接桿(11)，所述第一連接桿(11)上安裝有堵頭(12)，所述堵頭(12)插裝于所述第一筒體(5)內。
10.根據權利要求7所述的集約化礦山酸性廢水處理設備，其特征在于，所述第四水管(24)與所述儲存回用桶(25)之間還設置有冷卻結構，所述冷卻結構包括：螺旋管(28)、環形箱體(26)、制冷片(27)，所述螺旋管(28)一端連接第五水管(29)、另一端連接第六水管(30)，所述第五水管(29)與所述第四水管(24)連接，所述第六水管(30)與所述儲存回用桶(25)相連接，所述環形箱體(26)罩在所述螺旋管(28)上，所述制冷片(27)安置于所述環形箱體(26)內。
發明內容
本發明的目的在于提供一種集約化礦山酸性廢水處理設備，本發明可以減少堿性物質的投加量，降低成本，裝置集收集、沉淀、過濾和存儲一體化，裝置簡易，達到保護環境，不會讓礦山酸性廢水造成環境污染。
本發明為實現上述目的提供的技術方案如下：
一種集約化礦山酸性廢水處理設備，包括初級過濾桶、膨脹沉淀桶、陶瓷過濾桶、儲存回用桶和管道系統，所述初級過濾桶、所述膨脹沉淀桶、所述陶瓷過濾桶與所述儲存回用桶依次排列，所述初級過濾桶內設置有進水結構，所述進水結構用于對酸性廢水進行初次過濾并收集，所述管道系統將經所述進水結構初次過濾并收集的酸性廢水輸送到所述膨脹沉淀桶內進行沉淀，所述陶瓷過濾桶內設置有多級過濾結構，所述管道系統將所述膨脹沉淀桶的上層清液輸送到所述陶瓷過濾桶的多級過濾結構進行過濾，最后將多級過濾后的清水輸送到所述儲存回用桶內進行存儲。
優選的，所述進水結構包括第一進水管和第一篩網筒，所述第一進水管設置在所述初級過濾桶的上端，所述第一篩網筒設置在所述初級過濾桶內，上端與所述第一進水管位置相對應，下端面與所述初級過濾桶內下端連接。
優選的，所述膨脹沉淀桶內依次設置有中和膨脹室、中和反應室、快速沉淀室，所述中和膨脹室設置在靠近所述初級過濾桶的側壁面，所述快速沉淀室設置在靠近所述陶瓷過濾桶的側壁面，所述中和反應室設置在所述中和膨脹室和所述快速沉淀室之間。
優選的，所述中和膨脹室包括中和濾料，所述中和濾料設置在所述膨脹沉淀桶的側壁面，所述中和反應室包括攪拌桿和加藥管，所述攪拌桿安裝第二連接桿上，所述第二連接桿安裝在伺服電機驅動端上，所述伺服電機設置在所述膨脹沉淀桶的上端中心處，所述攪拌桿和所述中和濾料相鄰，所述加藥管設置在所述膨脹沉淀桶上端，且位于所述伺服電機和所述中和濾料之間，所述快速沉淀室包括蜂窩狀斜管，所述蜂窩狀斜管設置在所述膨脹沉淀桶的側壁面。
優選的，所述快速沉淀室還包括隔板、導泥板，所述導泥板設置在所述蜂窩狀斜管下方，所述隔板安裝在所述蜂窩狀斜管的側壁面，且與所述膨脹沉淀桶的上端相連接。
優選的，所述多級過濾結構包括過濾板和陶瓷過濾器，所述陶瓷過濾器位于所述過濾板下方，所述過濾板便于第二次過濾廢水，所述陶瓷過濾器便于第三次過濾廢水。
優選的，所述初級過濾桶內設置有第一微型泵，所述第一微型泵上安裝有通過所述初級過濾桶伸出的第二水管，所述第二水管插入所述膨脹沉淀桶，所述膨脹沉淀桶側壁面連接第三水管，所述第三水管連接所述陶瓷過濾桶，所述陶瓷過濾桶內設置有第二微型泵，所述第二微型泵上安裝有通過所述陶瓷過濾桶伸出的第四水管，所述第四水管與所述儲存回用桶之間相互連接。
優選的，所述進水結構還包括環形架、第一筒體、第二筒體以及伸縮電機，所述環形架設置在所述初級過濾桶內，且與所述第一篩網筒平行連接，所述第一筒體固定連接在所述環形架下端，所述伸縮電機固定連接在所述初級過濾桶上，所述第二筒體設置于所述初級過濾桶下端，且其內安裝有堵塞。
優選的，所述伸縮電機驅動端上安裝有第一連接桿，所述第一連接桿上安裝有堵頭，所述堵頭插裝于所述第一筒體內。
優選的，所述第四水管與所述儲存回用桶之間還設置有冷卻結構，所述冷卻結構包括：螺旋管、環形箱體、制冷片，所述螺旋管一端連接第五水管、另一端連接第六水管，所述第五水管與所述第四水管連接，所述第六水管與所述儲存回用桶相連接，所述環形箱體罩在所述螺旋管上，所述制冷片安置于所述環形箱體內。
本發明的有益效果是：酸性廢水通過進水結構、膨脹沉淀桶和過濾結構后，使廢水pH升高，重金屬離子沉淀，保護環境，并合理儲存處理后的水體，便于后續循環利用，避免礦山酸性廢水污染環境，且充分利用寶貴的水資源。同時，減少傳統化學沉淀法的投藥量，降低處理成本。
（發明人：張濤;劉園;鄧文婷;馬歡;張星辰;劉淵博）
