公布日：2023.11.10

申請日：2023.09.04

分類號：B01D29/03(2006.01)I;B01D29/66(2006.01)I;B01D29/90(2006.01)I

摘要

本發明公開了一種多晶硅工業廢水處理設備，涉及多晶硅技術領域。該多晶硅工業廢水處理設備，包括底座，所述底座的頂部活動連接有臟水箱，所述底座的頂部還活動連接有儲水箱，所述底座的外壁固定連接有滑軌，所述電動滑塊的外壁固定連接有擠壓機構。該多晶硅工業廢水處理設備，通過齒輪帶動螺旋環旋轉收縮，在收縮過程中繼而隔著彈性環對過濾板擠壓，過濾板在被擠壓時過濾板內部的過濾孔縮小，縮小的過濾孔確保了對細小硅粉的攔截，避免了細小硅粉的漏出，然后利用存水箱對廢水施壓，使廢水通過被收縮的過濾板，進而對廢水中的細小硅粉進行過濾，第一電機通過安裝板帶動第一圓環、第二圓環旋轉。

權利要求書

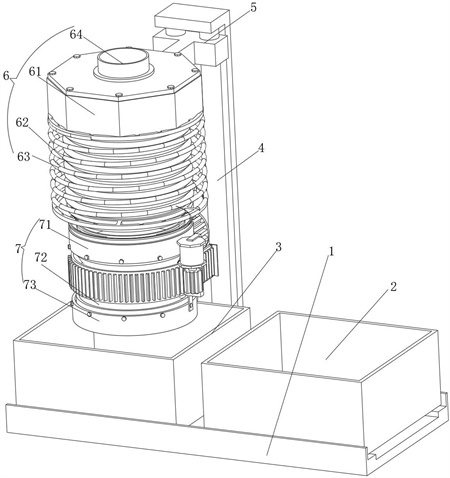

1.一種多晶硅工業廢水處理設備，包括底座（1），其特征在于：所述底座（1）的頂部活動連接有臟水箱（2），所述底座（1）的頂部還活動連接有儲水箱（3），所述底座（1）的外壁固定連接有滑軌（4），所述滑軌（4）的外壁滑動連接有電動滑塊（5），所述電動滑塊（5）的外壁固定連接有擠壓機構（6）；所述擠壓機構（6）包括：存水箱（61），所述存水箱（61）固定連接在電動滑塊（5）的外壁，所述存水箱（61）的頂部開設有進水口（64）；曲折管（62），所述曲折管（62）固定連接在存水箱（61）的底部，所述存水箱（61）與曲折管（62）內部連通；第一彈簧（63），所述第一彈簧（63）固定連接在存水箱（61）與曲折管（62）底部之間。

2.根據權利要求1所述的一種多晶硅工業廢水處理設備，其特征在于：所述存水箱（61）的內頂部固定連接有第二彈簧（66），所述第二彈簧（66）的底部固定連接有第一攔截板（65）。

3.根據權利要求2所述的一種多晶硅工業廢水處理設備，其特征在于：所述曲折管（62）的底部開設有出水口（69），所述曲折管（62）的內底部位于出水口（69）的位置固定連接有第三彈簧（67）。

4.根據權利要求3所述的一種多晶硅工業廢水處理設備，其特征在于：所述第三彈簧（67）的頂部固定連接在第二攔截板（68），所述第二攔截板（68）插接在出水口（69）中。

5.根據權利要求1所述的一種多晶硅工業廢水處理設備，其特征在于：所述底座（1）的外壁固定連接有過濾機構（7），所述過濾機構（7）包括第一支架（79），所述第一支架（79）固定連接在底座（1）的外壁。

6.根據權利要求5所述的一種多晶硅工業廢水處理設備，其特征在于：所述第一支架（79）的外壁固定連接有第一電機（78），所述第一電機（78）的外壁轉動連接有安裝板（77），所述安裝板（77）的外壁固定連接有第一圓環（71）與第二圓環（73），所述第一圓環（71）與第二圓環（73）之間固定連接有彈性環（72），所述彈性環（72）的內壁固定連接有過濾板（74）。

7.根據權利要求1所述的一種多晶硅工業廢水處理設備，其特征在于：所述曲折管（62）的底部固定連接有卡入環（75），所述第一圓環（71）的頂部固定連接有卡槽（76），所述卡入環（75）插接在卡槽（76）中。

8.根據權利要求6所述的一種多晶硅工業廢水處理設備，其特征在于：所述第一圓環（71）的外壁固定連接有縮緊機構（8），所述縮緊機構（8）包括第二支架（83），所述第二支架（83）固定連接在第一圓環（71）的外壁，所述第二支架（83）的外壁固定連接有第二電機（84），所述第二電機（84）的底部轉動連接有齒輪（85），所述彈性環（72）的外壁固定連接有螺旋環（81）的一端，所述螺旋環（81）與彈性環（72）之間還固定連接有螺栓（82），所述螺旋環（81）的外壁固定連接有排齒（86），所述排齒（86）與齒輪（85）活動接觸。

發明內容

針對現有技術的不足，本發明提供了一種多晶硅工業廢水處理設備，以解決上述背景技術中提出的問題。

為實現以上目的，本發明通過以下技術方案予以實現：一種多晶硅工業廢水處理設備，包括底座，所述底座的頂部活動連接有臟水箱，所述底座的頂部還活動連接有儲水箱，所述底座的外壁固定連接有滑軌，所述滑軌的外壁滑動連接有電動滑塊，所述電動滑塊的外壁固定連接有擠壓機構；所述擠壓機構包括：存水箱，所述存水箱固定連接在電動滑塊的外壁，所述存水箱的頂部開設有進水口；曲折管，所述曲折管固定連接在存水箱的底部，所述存水箱與曲折管內部連通；第一彈簧，所述第一彈簧固定連接在存水箱與曲折管底部之間。

優選的，所述存水箱的內頂部固定連接有第二彈簧，存水箱在下降過程中會帶動曲折管的收縮，進而擠壓存水箱與曲折管中的水，在擠壓過程中第一攔截板受到擠壓貼合到存水箱的內頂部，通過對水的施加壓力，確保了水過濾的效率，所述第二彈簧的底部固定連接有第一攔截板。

優選的，所述曲折管的底部開設有出水口，所述曲折管的內底部位于出水口的位置固定連接有第三彈簧。

優選的，所述第三彈簧的頂部固定連接在第二攔截板，底座放置在地面上，儲水箱安裝在底座上，儲水箱設置在第二圓環的底部，通過進水口把廢水放入到存水箱中，第二攔截板設置在曲折管的底部，第二攔截板通過第三彈簧的拉扯，第二攔截板對出水口堵塞，阻止廢水的流出，第一電機通過第一支架安裝在底座上，第一電機通過安裝板帶動第一圓環、第二圓環旋轉，第一圓環位于上方，電動滑塊通電啟動位于滑軌上活動，電動滑塊帶動存水箱下降，存水箱下降時帶動曲折管上的卡入環下降，卡入環下降到卡槽中，阻止廢水的漏出，第一彈簧設置在存水箱與曲折管之間，所以存水箱的擠壓下曲折管的底部與第一圓環貼合，存水箱在下降過程中會帶動曲折管的收縮，進而擠壓存水箱與曲折管中的水，在擠壓過程中第一攔截板受到擠壓貼合到存水箱的內頂部，而且在水的擠壓下會帶動第二攔截板下降，此時水通過出水口進入到第一圓環中，所述第二攔截板插接在出水口中。

優選的，所述底座的外壁固定連接有過濾機構，所述過濾機構包括第一支架，所述第一支架固定連接在底座的外壁，第一電機通過安裝板帶動第一圓環、第二圓環旋轉，第一圓環位于上方，電動滑塊帶動存水箱下降，存水箱下降時帶動曲折管上的卡入環下降，卡入環下降到卡槽中，阻止廢水的漏出，卡入環與卡槽的設置可以避免了廢水的漏出，而且在卡入環與卡槽分開時第一圓環、第二圓環可以自主旋轉。

優選的，所述第一支架的外壁固定連接有第一電機，所述第一電機的外壁轉動連接有安裝板，所述安裝板的外壁固定連接有第一圓環與第二圓環，所述第一圓環與第二圓環之間固定連接有彈性環，所述彈性環的內壁固定連接有過濾板，齒輪帶動螺旋環旋轉收縮，在收縮過程中繼而隔著彈性環對過濾板擠壓，過濾板在被擠壓時過濾板內部的過濾孔縮小，縮小的過濾孔確保了對細小硅粉的攔截，避免了細小硅粉的漏出，然后利用存水箱對廢水施壓，使廢水通過被收縮的過濾板，進而對廢水中的細小硅粉進行過濾，確保了廢水中的硅粉過濾。

優選的，所述曲折管的底部固定連接有卡入環，所述第一圓環的頂部固定連接有卡槽，所述卡入環插接在卡槽中。

優選的，所述第一圓環的外壁固定連接有縮緊機構，所述縮緊機構包括第二支架，所述第二支架固定連接在第一圓環的外壁，所述第二支架的外壁固定連接有第二電機，所述第二電機的底部轉動連接有齒輪，在對廢水過濾后，第一電機帶動第一圓環旋轉，第一圓環、彈性環和第二圓環旋轉一百八十度，第二電機帶動齒輪反向旋轉，繼而使螺旋環擴大，此時過濾板內部上的過濾孔擴大，過濾板過濾孔擴大后較大的硅粉會從擴大的過濾孔掉落，通過改變過濾板的過濾孔可以增大對硅粉的過濾效率，工作結束后水直接澆到過濾板上，水流的沖洗下使硅粉掉落到臟水箱中，便于對過濾板的沖洗，所述彈性環的外壁固定連接有螺旋環的一端，所述螺旋環與彈性環之間還固定連接有螺栓，所述螺旋環的外壁固定連接有排齒，所述排齒與齒輪活動接觸。

本發明提供了一種多晶硅工業廢水處理設備。具備以下有益效果：1、該多晶硅工業廢水處理設備，通過齒輪帶動螺旋環旋轉收縮，在收縮過程中繼而隔著彈性環對過濾板擠壓，過濾板在被擠壓時過濾板內部的過濾孔縮小，縮小的過濾孔確保了對細小硅粉的攔截，避免了細小硅粉的漏出，然后利用存水箱對廢水施壓，使廢水通過被收縮的過濾板，進而對廢水中的細小硅粉進行過濾，確保了廢水中的硅粉過濾。

2、該多晶硅工業廢水處理設備，通過第一電機通過安裝板帶動第一圓環、第二圓環旋轉，第一圓環位于上方，電動滑塊帶動存水箱下降，存水箱下降時帶動曲折管上的卡入環下降，卡入環下降到卡槽中，阻止廢水的漏出，卡入環與卡槽的設置可以避免了廢水的漏出，而且在卡入環與卡槽分開時第一圓環、第二圓環可以自主旋轉。

3、該多晶硅工業廢水處理設備，通過存水箱在下降過程中會帶動曲折管的收縮，進而擠壓存水箱與曲折管中的水，在擠壓過程中第一攔截板受到擠壓貼合到存水箱的內頂部，通過對水的施加壓力，確保了水過濾的效率。

4、該多晶硅工業廢水處理設備，通過在對廢水過濾后，第一電機帶動第一圓環旋轉，第一圓環、彈性環和第二圓環旋轉一百八十度，第二電機帶動齒輪反向旋轉，繼而使螺旋環擴大，此時過濾板內部上的過濾孔擴大，過濾板過濾孔擴大后較大的硅粉會從擴大的過濾孔掉落，通過改變過濾板的過濾孔可以增大對硅粉的過濾效率，工作結束后水直接澆到過濾板上，水流的沖洗下使硅粉掉落到臟水箱中，便于對過濾板的沖洗。

（發明人：邵改芹;蘭景秀;唐小艷;尹彩杰）
