公布日：2024.04.30
申請日：2023.06.15
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/24(2023.01)N;C02F1/20(2023.01)N;C02F1/28(2023.01)N;C02F1/44(2023.01)N;C02F1/461(2023.01)N;C02F1
/52(2023.01)N;C02F103/20(2006.01)N;C02F3/28(2023.01)N
摘要
本發明公開了一種鰻魚養殖污水處理再生利用系統及其方法，系統包括沉淀池、纖維轉盤過濾機、清水處理裝置和濃水處理裝置；方法包括將鰻魚養殖污水排入沉淀池，經過沉淀池沉淀污水中的糞便、殘余飼料等固體顆粒物；鰻魚養殖污水從沉淀池溢流至纖維轉盤過濾機中過濾，分離成80～90％的清水和10～20％的濃水；通過清水處理裝置對清水進行催化電解、脫氮以及除磷后排出，用于循環于養殖池或生態補水；通過濃水處理裝置對濃水進行除渣、過濾、催化電解以及脫氮后排放。該鰻魚養殖污水處理再生利用系統及其方法可以有效對鰻魚養殖污水進行處理，進行循環利用以及排放，成本低。
權利要求書

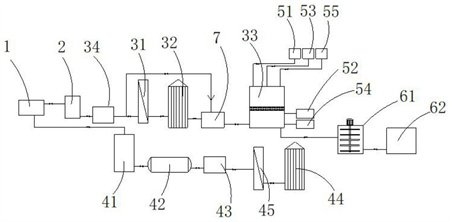

1.一種鰻魚養殖污水處理再生利用系統，其特征在于，包括沉淀池(1)、纖維轉盤過濾機(2)、清水處理裝置和濃水處理裝置；所述沉淀池(1)的溢流口與纖維轉盤過濾機(2)的進水口連接，所述纖維轉盤過濾機(2)用于對所述沉淀池沉淀后的污水進行分離后輸出清水和濃水；所述清水處理裝置包括調節池一(31)、氣體分離塔一(32)、過濾吸附塔(33)和催化電解機一(34)，所述調節池一(31)的進水口與纖維轉盤過濾機(1)的清水出水口連接，且調節池一(31)的出水口與催化電解機一(34)的進水口連接，所述催化電解機一(34)的出水口與氣體分離塔一(32)的進水口連接，所述氣體分離塔一(32)的出水口與過濾吸附塔(33)的進水口連接；所述濃水處理裝置包括氣浮機(41)、微濾機(42)、調節池二(43)、氣體分離塔二(44)和催化電解機二(45)，所述氣浮機(41)的進水口與纖維轉盤過濾機(1)的濃水出水口連接，所述氣浮機(41)的出水口與微濾機(42)的進水口連接，所述微濾機(42)的出水口與調節池二(43)的進水口連接，所述調節池二(43)的出水口與催化電解機二(45)的進水口連接，所述氣體分離塔二(44)的進水口與催化電解機二(45)的出水口連接。
2.根據權利要求1所述的一種鰻魚養殖污水處理再生利用系統，其特征在于：還包括用于對過濾吸附塔進行填料再生的再生處理裝置，所述再生處理裝置包括堿洗液儲罐(51)、堿液回收儲罐(52)、酸洗液儲罐(53)、酸液回收儲罐(54)和清水罐(55)，所述堿洗液儲罐的出水口與過濾吸附塔連通，所述濾吸附塔的排水口與堿液回收儲罐連通，所述酸洗液儲罐的出水口與過濾吸附塔連通，所述濾吸附塔的排水口與酸液回收儲罐連通，所述清水罐的出水口與過濾吸附塔連通。
3.根據權利要求1所述的一種鰻魚養殖污水處理再生利用系統，其特征在于：還包括用于對過濾吸附塔排出的回收液中的磷進行回收再利用的磷回收裝置，所述磷回收裝置包括反應罐(61)和沉淀罐(62)，所述反應罐(61)的出液口與沉淀罐(62)的進液口連接，所述反應罐內設置有攪拌件。
4.根據權利要求1所述的一種鰻魚養殖污水處理再生利用系統，其特征在于：所述纖維轉盤過濾機(2)中濾布的過濾孔徑為10～20μm。
5.根據權利要求1所述的一種鰻魚養殖污水處理再生利用系統，其特征在于：所述氣體分離塔一(32)和過濾吸附塔之間設置有混合池(7)，所述混合池用于將催化電解后的清水與未經催化電解的清水進行混合。
6.根據權利要求1所述的一種鰻魚養殖污水處理再生利用系統，其特征在于：所述過濾吸附塔(33)為中空圓柱體，且過濾吸附塔(33)的材質為鋼板、不銹鋼板、鋁板、玻璃鋼或PE任一種。
7.根據權利要求7所述的一種鰻魚養殖污水處理再生利用系統，其特征在于：所述過濾吸附塔(33)內填裝有磷專用吸附填料，該磷專用吸附填料的厚度為1000～2000mm。
8.根據權利要求1所述的一種鰻魚養殖污水處理再生利用系統，其特征在于：所述磷專用吸附填料為鐵基羥基氧化物磷吸附專用填料，其堆積密度310kg/m3，吸附容量為1㎏/m3。
9.一種鰻魚養殖污水處理再生利用的方法，其特征在于，包括以下步驟：S1、將鰻魚養殖污水排入沉淀池，經過沉淀池沉淀污水中的糞便、殘余飼料等固體顆粒物；S2、鰻魚養殖污水從沉淀池溢流至纖維轉盤過濾機中過濾，分離成80～90％的清水和10～20％的濃水；S3、通過清水處理裝置對清水進行催化電解、脫氮以及除磷后排出，用于循環于養殖池或生態補水；S4、通過濃水處理裝置對濃水進行除渣、過濾、催化電解以及脫氮后排放。
發明內容
本發明的目的在于提供一種鰻魚養殖污水處理再生利用系統及其方法。
為實現上述目的，本發明提供如下技術方案：一種鰻魚養殖污水處理再生利用系統，包括沉淀池、纖維轉盤過濾機、清水處理裝置和濃水處理裝置；
所述沉淀池的溢流口與纖維轉盤過濾機的進水口連接，所述纖維轉盤過濾機用于對所述沉淀池沉淀后的污水進行分離后輸出清水和濃水；
所述清水處理裝置包括調節池一、氣體分離塔一、過濾吸附塔和催化電解機一，所述調節池一的進水口與纖維轉盤過濾機的清水出水口連接，且調節池一的出水口與催化電解機一的進水口連接，所述催化電解機一的出水口與氣體分離塔一的進水口連接，所述氣體分離塔一的出水口與過濾吸附塔的進水口連接；
所述濃水處理裝置包括氣浮機、微濾機、調節池二、氣體分離塔二和催化電解機二，所述氣浮機的進水口與纖維轉盤過濾機的濃水出水口連接，所述氣浮機的出水口與微濾機的進水口連接，所述微濾機的出水口與調節池二的進水口連接，所述調節池二的出水口與催化電解機二的進水口連接，所述氣體分離塔二的進水口與催化電解機二的出水口連接。
優選的，還包括用于對過濾吸附塔進行填料再生的再生處理裝置，所述再生處理裝置包括堿洗液儲罐、堿液回收儲罐、酸洗液儲罐、酸液回收儲罐和清水罐，所述堿洗液儲罐的出水口與過濾吸附塔連通，所述濾吸附塔的排水口與堿液回收儲罐連通，所述酸洗液儲罐的出水口與過濾吸附塔連通，所述濾吸附塔的排水口與酸液回收儲罐連通，所述清水罐的出水口與過濾吸附塔連通。
優選的，還包括用于對過濾吸附塔排出的回收液中的磷進行回收再利用的磷回收裝置，所述磷回收裝置包括反應罐和沉淀罐，所述反應罐的出液口與沉淀罐的進液口連接，所述反應罐內設置有攪拌件。
優選的，所述纖維轉盤過濾機中濾布的過濾孔徑為10～20μm。
優選的，所述氣體分離塔一和過濾吸附塔之間設置有混合池，所述混合池用于將催化電解后的清水與未經催化電解的清水進行混合。
優選的，所述過濾吸附塔為中空圓柱體，且過濾吸附塔的材質為鋼板、不銹鋼板、鋁板、玻璃鋼或PE任一種。
優選的，所述過濾吸附塔(33)內填裝有磷專用吸附填料，該磷專用吸附填料的厚度為1000～2000mm。
優選的，所述磷專用吸附填料為鐵基羥基氧化物磷吸附專用填料，其堆積密度310kg/m3，吸附容量為1㎏/m3。
一種鰻魚養殖污水處理再生利用的方法，包括以下步驟：
S1、將鰻魚養殖污水排入沉淀池，經過沉淀池沉淀污水中的糞便、殘余飼料等固體顆粒物；
S2、鰻魚養殖污水從沉淀池溢流至纖維轉盤過濾機中過濾，分離成80～90％的清水和10～20％的濃水；
S3、通過清水處理裝置對清水進行催化電解、脫氮以及除磷后排出，用于循環于養殖池或生態補水；
S4、通過濃水處理裝置對濃水進行除渣、過濾、催化電解以及脫氮后排放。
由上述技術方案可知，本發明具有如下有益效果：
通過纖維轉盤過濾機過濾將廢水分離成80～95％的清水和10～20％濃水。其中，沉淀池沉淀主要分離污水中糞便、殘余飼料；纖維轉盤過濾機過濾主要是將廢水過濾分離成用于循環利用的清水和外排的濃水并同時過濾除去鰻魚的主要害蟲(指環蟲、車輪蟲和小瓜蟲)及蟲卵，清水經過催化電解脫氮去除清水中的氨氮和總氮；過濾吸附除磷是將清水中的磷酸根吸附在過濾濾料上，使處理后清水的氨氮≤1mg/L，總磷≤0.2mg/L，總氮≤1mg/L滿足循環利用的水質要求，不僅節約了水資源，而且避免使用藥物，增強了鰻魚質量；濃水經過氣浮除去總磷和部分COD后，再經過微濾過濾后催化電解脫氮，從而達到排放標準；對鰻魚養殖污水水進行處理再生時，處理成本≤0.25元/噸，處理成本低。
（發明人：龔德寶）
