公布日：2023.11.10
申請日：2023.08.24
分類號：C02F9/00(2023.01)I;C02F101/14(2006.01)N;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F1/66(2023.01)N;C02F3/28(2023.01)N;C02F1/04(2023.01)N
摘要
本發明適用于含氟廢水處理技術領域，提供了一種含氟廢水的處理工藝，包括含氟廢水收集池、含酸廢水收集池、若干批次反應槽、壓濾機、中間槽。該含氟廢水的處理工藝，含氟廢水收集池將廢水輸送至對應的批次反應槽中，加入藥物使形成氯化鈣沉淀后，沉淀物直接進入壓濾機進行壓濾，產生的濾液進入中間槽中，通過中間槽調節PH值后，進入生化系統反硝化后，出水沉淀后排放至排放槽調PH，通過砂濾罐過濾后排放，當需對含酸廢水處理時，通過將廢水泵入對應的批次反應槽中，加入藥物形成氯化鈣沉淀后，通過壓濾機壓濾，濾液進入中間槽進入中間桶，進入蒸發系統除鹽水后反硝化處理，在排放槽再次進行調PH，通過砂濾罐過濾后排放。
權利要求書
1.一種含氟廢水的處理工藝，其特征在于：包括含氟廢水收集池、含酸廢水收集池、若干批次反應槽、壓濾機、中間槽、應急池、蒸發系統、中間桶、生化處理系統、沉淀池、排放槽、砂濾罐、待排池、監測模塊、控制模塊和數據處理模塊；所述含氟廢水收集池與所述含酸廢水收集池分別通過管道與若干所述批次反應槽，所述批次反應槽與所述壓濾機相連接用于進行固液分離，所述應急池通過分流管分別與所述含氟廢水收集池和含酸廢水收集池相連接；所述中間槽通過分流管分別與所述蒸發系統和所述生化處理系統相連接，且通過所述分流管分別將濾液分別導向至所述生化處理系統和所述蒸發系統；所述監測模塊與所述數據處理模塊相連接用于對污水的流量、應急池、中間槽和生化處理系統中廢水溫度和容積檢測，所述控制模塊與所述數據處理模塊相連接。
2.如權利要求1所述的一種含氟廢水的處理工藝，其特征在于：所述生化處理系統分別于所述中間槽和所述中間桶相連接，所述生化處理系統與沉淀池相連接，所述沉淀池與所述排放槽相連接，所述排放槽與所述砂濾罐相連接，所述砂濾罐與所述待排池相連接。
3.如權利要求2所述的一種含氟廢水的處理工藝，其特征在于：所述生化處理系統包括第一缺氧池、第一好氧池、第二缺氧池與第二好氧池，所述第一缺氧池通過分流管分別與所述中間槽和所述中間桶相連接，所述第一缺氧池與所述第一好氧池相連接，所述第一好氧池與所述第二缺氧池相連接，所述第二好氧池與所述沉淀池相連接。
4.如權利要求2所述的一種含氟廢水的處理工藝，其特征在于：所述數據處理模塊包括數據庫、服務器、計算機和遠程終端，所述數據庫與所述監測模塊和控制模塊相連接，所述數據庫與所述服務器相連接用于傳輸所述監測模塊與所述控制模塊的數據，并對所述監測模塊與所述控制模塊發送相對應的指令進行控制，所述服務器分別與所述計算機和所述遠程終端相連接。
5.如權利要求4所述的一種含氟廢水的處理工藝，其特征在于：所述監測模塊包括若干第一管道流量計、若干第二管道流量計、第一容積檢測模塊和若干第二容積檢測模塊，若干第一管道流量計分別所述含氟廢水收集池和所述含酸廢水池與所述反應槽相連接的管道上，若干第二管道流量計分別設于所述壓濾機與所述中間槽和所述應急池相連接的管道上，所述第一容積檢測模塊設于應急池，若干所述第二容積檢測模塊設于所述第一好氧池、第一缺氧池、第二好氧池和第二缺氧池上。
6.如權利要求5所述的一種含氟廢水的處理工藝，其特征在于：所述控制模塊包括自動加藥模塊、若干溫度控制模塊和若干溫度檢測模塊，所述自動加藥模塊設有若干個，若干所述加藥模塊與若干所述批次反應槽一一對應，且設于相對應的所述批次反應槽上，若干溫度檢測模塊分別設于若干批次反應槽與所述應急池上，若干所述溫度控制模塊分別設于若干批次反應槽與所述應急池上。
發明內容
本發明提供一種含氟廢水的處理工藝，旨在解決因不同生產環境的限制，單種對污廢水進行處理工藝，無法滿足實際生產處理需求的問題。

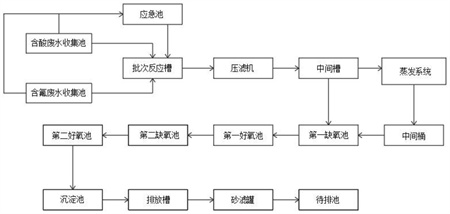

本發明是這樣實現的，一種含氟廢水的處理工藝，包括含氟廢水收集池、含酸廢水收集池、若干批次反應槽、壓濾機、中間槽、應急池、蒸發系統、中間桶、生化處理系統、沉淀池、排放槽、砂濾罐、待排池、監測模塊、控制模塊和數據處理模塊；
所述含氟廢水收集池與所述含酸廢水收集池分別通過管道與若干所述批次反應槽，所述批次反應槽與所述壓濾機相連接用于進行固液分離，所述應急池通過分流管分別與所述含氟廢水收集池和含酸廢水收集池相連接；
所述中間槽通過分流管分別與所述蒸發系統和所述生化處理系統相連接，且通過所述分流管分別將濾液分別導向至所述生化處理系統和所述蒸發系統；
所述監測模塊與所述數據處理模塊相連接用于對污水的流量、應急池、中間槽和生化處理系統中廢水溫度和容積檢測。
優選的，所述生化處理系統分別于所述中間槽和所述中間桶相連接，所述生化處理系統與沉淀池相連接，所述沉淀池與所述排放槽相連接，所述排放槽與所述砂濾罐相連接，所述砂濾罐與所述待排池相連接。
優選的，所述生化處理系統包括第一缺氧池、第一好氧池、第二缺氧池與第二好氧池，所述第一缺氧池通過分流管分別與所述中間槽和所述中間桶相連接，所述第一缺氧池與所述第一好氧池相連接，所述第一好氧池與所述第二缺氧池相連接，所述第二好氧池與所述沉淀池相連接。
優選的，所述數據處理模塊包括數據庫、服務器、計算機和遠程終端，所述數據庫與所述監測模塊和控制模塊相連接，所述數據庫與所述服務器相連接用于傳輸所述監測模塊與所述控制模塊的數據，并對所述監測模塊與所述控制模塊發送相對應的指令進行控制，所述服務器分別與所述計算機和所述遠程終端相連接。
優選的，所述監測模塊包括若干第一管道流量計、若干第二管道流量計、第一容積檢測模塊和若干第二容積檢測模塊，若干第一管道流量計分別所述含氟廢水收集池和所述含酸廢水池與所述反應槽相連接的管道上，若干第二管道流量計分別設于所述壓濾機與所述中間槽和所述應急池相連接的管道上，所述第一容積檢測模塊設于應急池，若干所述第二容積檢測模塊設于所述第一好氧池、第一缺氧池、第二好氧池和第二缺氧池上。
優選的，所述控制模塊包括自動加藥模塊、若干溫度控制模塊和若干溫度檢測模塊，所述自動加藥模塊設有若干個，若干所述加藥模塊與若干所述批次反應槽一一對應，且設于相對應的所述批次反應槽上，若干溫度檢測模塊分別設于若干批次反應槽與所述應急池上，若干所述溫度控制模塊分別設于若干批次反應槽與所述應急池上。
有益效果
與現有技術相比，本發明的有益效果是：本發明的一種含氟廢水的處理工藝：
(1)、本發明的一種含氟廢水的處理工藝，含氟廢水收集池將廢水輸送至對應的批次反應槽中，加入藥物使形成氯化鈣沉淀后，沉淀物直接進入壓濾機進行壓濾，產生的濾液進入中間槽中，通過中間槽調節PH值后，進入生化系統進行反硝化，并生化出水沉淀后排放至排放槽再次進行調PH，通過砂濾罐過濾后排放，當需對含酸廢水處理時，通過將廢水泵入對應的批次反應槽中，加入藥物形成氯化鈣沉淀后，通過壓濾機壓濾，濾液進入中間槽進入中間桶，進入蒸發系統蒸發除鹽水后，進入生化系統進行反硝化處理，在排放槽再次進行調PH，通過砂濾罐過濾后排放，在進行凈化過程中，通過監測模塊對容量、溫度和流量等進行檢測，并在對應數據發送至數據處理模塊中，數據處理模塊根據不同的接受數據發送對應的控制指令至控制模塊中，保證后續的凈化效果以及對設備的實時監控調整。
（發明人：仝書強;顏登科）
