公布日：2024.05.03
申請日：2024.03.14
分類號：C02F9/00(2023.01)I;C02F1/24(2023.01)N;C02F1/40(2023.01)N;C02F1/44(2023.01)N;C02F1/32(2023.01)N
摘要
本發明一種集成式污水凈化裝置，涉及污水凈化領域，具體為提供一種集成式污水凈化裝置，主要由箱體、反沖管路、凈化板、控制系統組成，反沖管路位于箱體的正上方，凈化板位于箱體的內部，控制系統連接各個組成部分，通過將固體領域的分離方式運用至污水凈化領域，并整合到高度集成的設備，降低凈化設備的占地面積，提升了凈化設備的凈化效率。
權利要求書

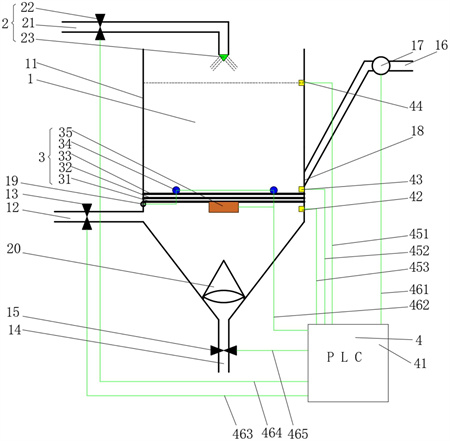

1.一種集成式污水凈化裝置，主要由箱體(1)、反沖管路(2)、凈化板(3)、控制系統(4)組成，反沖管路(2)位于箱體(1)的正上方，凈化板(3)位于箱體(1)的內部，控制系統(4)連接各個組成部分。
2.根據權利要求1所述的一種集成式污水凈化裝置，其特征在于：所述箱體(1)由主體(11)、污水進水管(12)、污水閥(13)、排污管道(14)、排污閥(15)、凈水排水管(16)、水泵(17)、凈水插板閥(18)、氣泡管(19)、集污罩(20)組成，所述主體(11)上半部分呈圓柱形，下半部分呈圓錐形；所述污水進水管(12)位于圓柱形與圓錐形交接位置，且水平位置處于進水傳感器(42)的下方，污水閥(13)位于污水進水管(12)上；所述排污管道(14)位于主體(11)圓錐形的底部，排污閥(15)位于排污管道(14)上；所述凈水排水管(16)位于主體(11)位于圓柱形上，且水平位置處于凈水傳感器(43)的上方，水泵(17)位于凈水排水管(16)上，凈水插板閥(18)位于凈水排水管(16)與主體(11)的連接處:所述集污罩(20)呈倒圓錐形，位于主體(11)的圓錐形底部，與主體(11)采用旋轉卡扣的連接方式，且邊緣與主體(11)的內壁留有縫隙。
3.根據權利要求2所述的一種集成式污水凈化裝置，其特征在于：所述氣泡管(19)位于主體(11)位于圓柱形上且與主體(11)的圓弧相切。
4.根據權利要求1所述的一種集成式污水凈化裝置，其特征在于：所述箱體反沖管路(2)由反沖進水管(21)、反沖閥(22)、噴淋頭(23)組成，反沖閥(22)位于反沖進水管(21)上，噴淋頭(23)位于反沖進水管(21)的一端且水平位置處于止水傳感器(44)的上方。
5.根據權利要求1所述的一種集成式污水凈化裝置，其特征在于：所述凈化板(3)由金屬支撐網(31)、滲透膜(32)、金屬保持網(33)、UV燈(34)、超聲波清洗器(35)組成，超聲波清洗器(35)通過軋帶的方式固定在金屬支撐網(31)的下方，滲透膜(32)位于金屬支撐網(31)與金屬保持網(33)之間，通過螺栓連接方式將金屬支撐網(31)與金屬保持網(33)連接夾緊滲透膜(32)，UV燈(34)通過軋帶的方式固定在金屬保持網(33)的上方，所述金屬支撐網(31)與金屬保持網(33)均為303不銹鋼材質。
6.根據權利要求1所述的一種集成式污水凈化裝置，其特征在于：所述控制系統(4)由PLC(41)、進水傳感器(42)、凈水傳感器(43)、止水傳感器(44)、止水傳感器信號線(451)、凈水傳感器信號線(452)、進水傳感器信號線(453)、水泵信號線(461)、凈化信號線(462)、污水閥信號線(463)、反沖閥信號線(464)、排污閥信號線(465)組成，進水傳感器(42)為接近感應器，位于主體(11)圓柱形的內部，水平位置高于污水進水管(12)；凈水傳感器(43)為計數感應器，位于主體(11)圓柱形的內部，水平位置低于凈水插板閥(18)；止水傳感器(44)為接近感應器，位于主體(11)圓柱形的內部，水平位置低于噴淋頭(23)；止水傳感器信號線(451)一端連接止水傳感器(44)，一端連接PLC(41)；凈水傳感器信號線(452)一端連接凈水傳感器(43)，一端連接PLC(41)；進水傳感器信號線(453)一端連接進水傳感器(42)，一端連接PLC(41)；水泵信號線(461)一端連接水泵(17)，一端連接PLC(41)；凈化信號線(462)一端連接UV燈(34)與超聲波清洗器(35)，一端連接PLC(41)；污水閥信號線(463)一端連接污水閥(13)，一端連接PLC(41)；反沖閥信號線(464)一端連接反沖閥(22)，一端連接PLC(41)；排污閥信號線(465)一端連接排污閥(15)，一端連接PLC(41)。
發明內容
為解決上述背景技術中提出的現有凈化方式為幾種方式簡單疊加而造成的體積龐大、效率底下的問題，本發明的目的在于提供一種集成式污水凈化裝置，通過將固體領域的分離方式運用至污水凈化領域，并整合到高度集成的設備，降低凈化設備的占地面積，提升了凈化設備的凈化效率。
為實現上述目的，本發明提供如下技術方案：一種集成式污水凈化裝置，主要由箱體、反沖管路、凈化板、控制系統組成，反沖管路位于箱體的正上方，凈化板位于箱體的內部，控制系統連接各個組成部分。
所述箱體由主體、污水進水管、污水閥、排污管道、排污閥、凈水排水管、水泵、凈水插板閥、氣泡管、集污罩組成，所述主體上半部分呈圓柱形，下半部分呈圓錐形；所述污水進水管位于圓柱形與圓錐形交接位置，且水平位置處于進水傳感器的下方，污水閥位于污水進水管上；所述排污管道位于主體圓錐形的底部，排污閥位于排污管道上；所述凈水排水管位于主體位于圓柱形上，且水平位置處于凈水傳感器的上方，水泵位于凈水排水管上，凈水插板閥位于凈水排水管與主體的連接處:所述集污罩呈倒圓錐形，位于主體的圓錐形底部，與主體采用旋轉卡扣的連接方式，且邊緣與主體的內壁留有縫隙。
所述氣泡管位于主體位于圓柱形上且與主體的圓弧相切，凈化污水時在氣泡管內通入輕微氣體，使污水旋流運動，因為從周邊通入空氣，則水的流速從周邊到中心逐漸減小，較重的污泥等雜質從中心匯集至主體圓錐形底部，同時氣泡作為載體，使污水中的乳化油、微小懸浮物等粘附在氣泡上，利用氣泡的升力浮到凈化板下方，從而加快凈化效率。
所述箱體反沖管路由反沖進水管、反沖閥、噴淋頭組成，反沖閥位于反沖進水管上，噴淋頭位于反沖進水管的一端且水平位置處于止水傳感器的上方。
所述凈化板由金屬支撐網、滲透膜、金屬保持網、UV燈、超聲波清洗器組成，超聲波清洗器通過軋帶的方式固定在金屬支撐網的下方，滲透膜位于金屬支撐網與金屬保持網之間，通過螺栓連接方式將金屬支撐網與金屬保持網連接夾緊滲透膜，UV燈通過軋帶的方式固定在金屬保持網的上方，所述金屬支撐網與金屬保持網均為303不銹鋼材質。
所述控制系統由PLC、進水傳感器、凈水傳感器、止水傳感器、止水傳感器信號線、凈水傳感器信號線、進水傳感器信號線、水泵信號線、凈化信號線、污水閥信號線、反沖閥信號線、排污閥信號線組成，進水傳感器為接近感應器，位于主體圓柱形的內部，水平位置高于污水進水管；凈水傳感器為計數感應器，位于主體圓柱形的內部，水平位置低于凈水插板閥；止水傳感器為接近感應器，位于主體圓柱形的內部，水平位置低于噴淋頭；止水傳感器信號線一端連接止水傳感器，一端連接PLC；凈水傳感器信號線一端連接凈水傳感器，一端連接PLC；進水傳感器信號線一端連接進水傳感器，一端連接PLC；水泵信號線一端連接水泵，一端連接PLC；凈化信號線一端連接UV燈與超聲波清洗器，一端連接PLC；污水閥信號線一端連接污水閥，一端連接PLC；反沖閥信號線一端連接反沖閥，一端連接PLC；排污閥信號線一端連接排污閥，一端連接PLC。
與現有技術相比，本發明的有益效果如下：
1、本發明結構緊湊，集合了沉淀法、氣泡法、超聲波清洗法、物理滲透法、UV殺菌法的污水處理方式，結構緊湊合理。
2、本發明首創將固體領域的分離方式運用至污水凈化領域。
（發明人：羅強;周頌棠;周運和）
