公布日：2023.11.10
申請日：2023.08.18
分類號：C02F1/52(2023.01)I;B01F27/93(2022.01)I;B01F27/90(2022.01)I;B01F27/192(2022.01)I;B01F27/1152(2022.01)I
摘要
本發明涉及工業廢水處理技術領域，且公開了一種用于工業自動化的工業廢水處理設備，包括桶體，所述桶體上端開設有兩個開槽一，所述桶體內部設置有橫板，所述橫板兩端分別與兩個開槽一內壁接觸，所述桶體內部設置有支撐裝置和旋轉裝置。本發明通過連接桿向連接套內部加入絮凝劑后，即可通過去除卡套使連接套下滑，即可使連接套內部的絮凝劑可以直接與桶體內部的廢水接觸，使得對絮凝劑的利用效率較高，保證了對廢水的處理效果，通過旋轉連接桿使固定架輔助帶動攪拌架進行旋轉，即可通過攪拌架將廢水與絮凝劑進行混合攪拌，使得絮凝劑與廢水的混合效果更好，可以有效的對廢水進行處理。
權利要求書

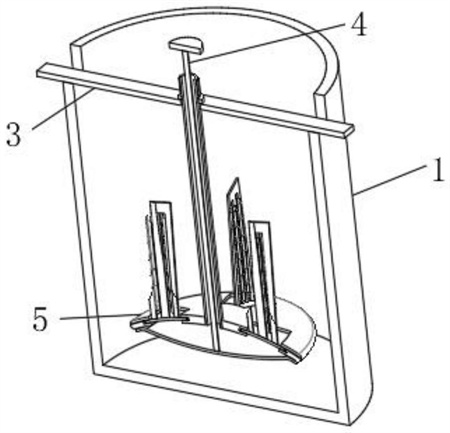

1.一種用于工業自動化的工業廢水處理設備，包括桶體(1)，其特征在于：所述桶體(1)上端開設有兩個開槽一(2)，所述桶體(1)內部設置有橫板(3)，所述橫板(3)兩端分別與兩個開槽一(2)內壁接觸，所述桶體(1)內部設置有支撐裝置(4)和旋轉裝置(5)。
2.根據權利要求1所述的一種用于工業自動化的工業廢水處理設備，其特征在于：所述支撐裝置(4)包括豎桿(41)，所述豎桿(41)貫穿橫板(3)，所述豎桿(41)頂部中軸處固定連接有固定板(42)，所述固定板(42)下端設置有卡套(43)，所述豎桿(41)底部固定連接有連接套(44)。
3.根據權利要求2所述的一種用于工業自動化的工業廢水處理設備，其特征在于：所述卡套(43)為半圓環形設置，所述卡套(43)下端與橫板(3)頂部接觸。
4.根據權利要求2所述的一種用于工業自動化的工業廢水處理設備，其特征在于：所述旋轉裝置(5)包括連接桿(51)，所述連接桿(51)下端固定連接有固定架(53)，所述固定架(53)內部開設有活動槽一(54)，所述連接桿(51)上端開設有活動槽二(55)，所述活動槽二(55)與活動槽一(54)連通，所述活動槽一(54)內部設置有阻隔機構(56)。
5.根據權利要求4所述的一種用于工業自動化的工業廢水處理設備，其特征在于：所述連接桿(51)上端外表面固定連接有固定環(52)，所述固定環(52)下端嵌有滾珠，所述滾珠與橫板(3)頂部接觸，所述連接桿(51)貫穿橫板(3)。
6.根據權利要求4所述的一種用于工業自動化的工業廢水處理設備，其特征在于：所述阻隔機構(56)包括旋轉板(561)和兩個連接環(562)，所述旋轉板(561)外表面與活動槽一(54)內部接觸，兩個所述連接環(562)均貫穿旋轉板(561)，所述旋轉板(561)頂部固定連接有開槽二(564)，所述開槽二(564)內部設置有連接件(565)。
7.根據權利要求6所述的一種用于工業自動化的工業廢水處理設備，其特征在于：所述連接件(565)包括連接架(5651)和拉繩(5652)，所述拉繩(5652)貫穿連接架(5651)且與連接架(5651)內壁固定連接，所述拉繩(5652)頂部與開槽二(564)內壁頂部固定連接，所述連接架(5651)內部設置有六個轉桿(5653)，六個所述轉桿(5653)兩端均貫穿連接架(5651)，六個所述連接架(5651)兩端均固定連接有阻隔板(5654)，每個所述阻隔板(5654)表面均開設有開孔(5655)，每個所述阻隔板(5654)下端均固定連接有卡珠(5656)。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種用于工業自動化的工業廢水處理設備，以解決上述背景技術中提出的問題。
(二)技術方案
為實現上述目的，本發明提供如下技術方案：一種用于工業自動化的工業廢水處理設備，包括桶體，所述桶體上端開設有兩個開槽一，所述桶體內部設置有橫板，所述橫板兩端分別與兩個開槽一內壁接觸，所述桶體內部設置有支撐裝置和旋轉裝置。
優選的，所述支撐裝置包括豎桿，所述豎桿貫穿橫板，所述豎桿頂部中軸處固定連接有固定板，所述固定板下端設置有卡套，所述豎桿底部固定連接有連接套。
優選的，所述卡套為半圓環形設置，所述卡套下端與橫板頂部接觸。
優選的，所述旋轉裝置包括連接桿，所述連接桿下端固定連接有固定架，所述固定架內部開設有活動槽一，所述連接桿上端開設有活動槽二，所述活動槽二與活動槽一連通，所述活動槽一內部設置有阻隔機構。
優選的，所述連接桿上端外表面固定連接有固定環，所述固定環下端嵌有滾珠，所述滾珠與橫板頂部接觸，所述連接桿貫穿橫板。
優選的，所述阻隔機構包括旋轉板和兩個連接環，所述旋轉板外表面與活動槽一內部接觸，兩個所述連接環均貫穿旋轉板，所述旋轉板頂部固定連接有開槽二，所述開槽二內部設置有連接件。
優選的，所述連接件包括連接架和拉繩，所述拉繩貫穿連接架且與連接架內壁固定連接，所述拉繩頂部與開槽二內壁頂部固定連接，所述連接架內部設置有六個轉桿，六個所述轉桿兩端均貫穿連接架，六個所述連接架兩端均固定連接有阻隔板，每個所述阻隔板表面均開設有開孔，每個所述阻隔板下端均固定連接有卡珠。
與現有技術相比，本發明提供了一種用于工業自動化的工業廢水處理設備，具備以下有益效果：
1、本發明通過連接桿向連接套內部加入絮凝劑后，即可通過去除卡套使連接套下滑，即可使連接套內部的絮凝劑可以直接與桶體內部的廢水接觸，使得對絮凝劑的利用效率較高，保證了對廢水的處理效果。
2、本發明通過旋轉連接桿使固定架輔助帶動攪拌架進行旋轉，即可通過攪拌架將廢水與絮凝劑進行混合攪拌，使得絮凝劑與廢水的混合效果更好，可以有效的對廢水進行處理。
3、本發明使攪拌架通過拉繩帶動連接架進行旋轉，可以使廢水經過開槽二后與連接架和阻隔板接觸碰撞，使廢水經過連接架和阻隔板的阻隔下與絮凝劑的混合效果更好，從而可以對廢水攪拌的更加均勻，高效充分的對絮凝劑進行利用。
4、本發明通過在攪拌架被帶動旋轉時，攪拌架帶動旋轉板順著連接環在活動槽一內部滑動，使得活動槽一可以漏出，方便廢水之間進行連通，加快廢水之間的流動效果。
（發明人：任以貴）
