公布日：2024.05.03
申請日：2024.02.23
分類號：C02F3/00(2023.01)I;B01D65/02(2006.01)I
摘要
本發明屬于污水處理技術領域，尤其是涉及一種基于MBR膜生物反應器的污水處理設備，包括處理箱，所述處理箱內部設有MBR內膜和MBR外膜，所述MBR內膜和MBR外膜的上方均設有收納框，所述MBR內膜和MBR外膜的底部固定連接有固定環，所述處理箱的上方開設有環形進水口，所述環形進水口的中間位置固定連接有固定圓板；所述MBR內膜和MBR外膜之間設有兩個清理機構，所述清理機構用于清理MBR內膜和MBR外膜內壁上的污垢。本發明設置清理機構，可以通過刮除框對MBR內膜和MBR外膜進行往復的清理工作，避免MBR內膜和MBR外膜發生堵塞；通過設置撞擊機構，使MBR內膜和MBR外膜在撞擊產生的沖擊力作用下發生振動，提高對MBR內膜和MBR外膜內壁上粘性物質的清理效果。
權利要求書
1.一種基于MBR膜生物反應器的污水處理設備，其特征在于，包括：處理箱(1)，所述處理箱(1)內部設有MBR內膜(11)和MBR外膜(12)，所述MBR內膜(11)和MBR外膜(12)的上方均設有收納框(13)，所述MBR內膜(11)和MBR外膜(12)的底部固定連接有固定環(14)，所述處理箱(1)的上方開設有環形進水口(15)，所述環形進水口(15)的中間位置固定連接有固定圓板(16)；所述MBR內膜(11)和MBR外膜(12)之間設有兩個清理機構(2)，所述清理機構(2)用于清理MBR內膜(11)和MBR外膜(12)內壁上的污垢；所述固定圓板(16)的下方設有撞擊機構(3)，所述撞擊機構(3)用于提高MBR內膜(11)和MBR外膜(12)上污垢的清理效果。
2.根據權利要求1所述的基于MBR膜生物反應器的污水處理設備，其特征在于，每個所述清理機構(2)包括固定塊(21)、第一往復絲桿(22)、升降塊(23)、兩根螺紋桿(24)、兩個螺紋套筒(25)、兩塊支撐板(26)、兩個刮除框(27)、兩個推出機構(28)和兩個轉換機構(29)，所述固定塊(21)固定連接于環形進水口(15)內，所述第一往復絲桿(22)轉動連接于固定塊(21)的下方，所述升降塊(23)螺紋連接于第一往復絲桿(22)上，所述升降塊(23)的兩側均轉動連接有螺紋桿(24)，每根所述螺紋桿(24)上均螺紋連接有螺紋套筒(25)，每個所述螺紋套筒(25)的上方均固定連接有支撐板(26)，每塊所述支撐板(26)上均固定連接有刮除框(27)，每個所述支撐板(26)上均設有用于收納污垢的推出機構(28)，每根所述螺紋桿(24)上設有用于控制清理機構(2)啟閉的轉換機構(29)。
3.根據權利要求2所述的基于MBR膜生物反應器的污水處理設備，其特征在于，每個所述推出機構(28)包括兩根支撐桿(281)、轉桿(282)、L形收納板(283)、第一齒輪(284)和第一齒條(285)，兩根所述支撐桿(281)固定連接于支撐板(26)的上方，所述轉桿(282)轉動連接于兩根支撐桿(281)之間，所述L形收納板(283)固定連接于轉桿(282)上，所述轉桿(282)的一側延伸至支撐桿(281)外的部分固定連接有第一齒輪(284)，所述固定塊(21)的下方固定連接有第一齒條(285)，所述第一齒輪(284)與第一齒條(285)相互嚙合。
4.根據權利要求2所述的基于MBR膜生物反應器的污水處理設備，其特征在于，每個所述轉換機構(29)包括兩個第二齒輪(291)和兩個第二齒條(292)，兩個所述第二齒輪(291)均通過單向軸承安裝于螺紋桿(24)上，兩個所述第二齒條(292)均固定連接于固定塊(21)的下方，兩個所述第二齒條(292)分別位于兩個第二齒輪(291)的兩側，且兩個所述第二齒條(292)分別與兩個第二齒輪(291)相互嚙合。
5.根據權利要求2所述的基于MBR膜生物反應器的污水處理設備，其特征在于，所述撞擊機構(3)包括第二往復絲桿(31)、升降板(32)、兩根轉軸(33)、兩塊擺動板(34)、兩個撞擊球(35)、兩個彈簧(36)、兩個第三齒輪(37)、兩塊齒板(38)、兩個抵接輪(39)和兩個抵接軌道(310)，所述第二往復絲桿(31)轉動連接于固定圓板(16)的下壁，所述升降板(32)螺紋連接于第二往復絲桿(31)上，所述升降板(32)上轉動連接有兩根轉軸(33)，每根所述轉軸(33)上均固定連接有擺動板(34)，每塊所述擺動板(34)靠近MBR內膜(11)的一側均固定連接有撞擊球(35)，每塊所述擺動板(34)均通過彈簧(36)彈性連接于升降板(32)的上方，每根所述轉軸(33)的頂部均固定連接有第三齒輪(37)，所述升降板(32)的上方滑動連接有兩塊齒板(38)，兩塊所述齒板(38)分別與兩個第三齒輪(37)相互嚙合，每塊所述齒板(38)的側壁上均轉動連接有抵接輪(39)，所述固定圓板(16)的下壁固定連接有兩個抵接軌道(310)，兩個所述抵接輪(39)分別與兩個抵接軌道(310)接觸滾動。

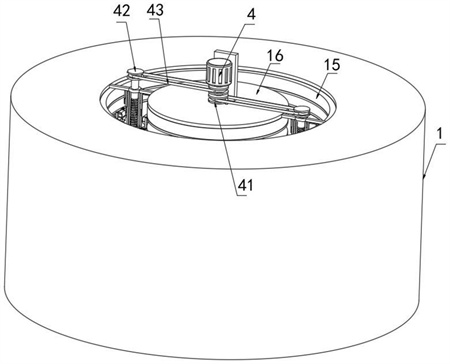

6.根據權利要求5所述的基于MBR膜生物反應器的污水處理設備，其特征在于，所述固定圓板(16)的上方固定連接有電機(4)，所述電機(4)的輸出軸與第二往復絲桿(31)固定連接，所述第二往復絲桿(31)上固定連接有兩個第一傳動輪(41)，兩根所述第一往復絲桿(22)上均固定連接有第二傳動輪(42)，兩個所述第一傳動輪(41)和兩個第二傳動輪(42)之間均套設有傳動帶(43)。
7.根據權利要求5所述的基于MBR膜生物反應器的污水處理設備，其特征在于，所述固定圓板(16)和固定塊(21)的下壁均固定連接有限位桿，所述升降塊(23)和升降板(32)均貫穿滑動連接于限位桿。
8.根據權利要求4所述的基于MBR膜生物反應器的污水處理設備，其特征在于，所述升降塊(23)移動至上方和下方時，兩個所述第二齒輪(291)分別與對應位置的第二齒條(292)相互嚙合。
發明內容
本發明的目的是針對上述背景技術中提出的問題，提供一種對MBR內膜和MBR外膜進行往復的清理工作，避免MBR內膜和MBR外膜發生堵塞，同時使MBR內膜和MBR外膜在撞擊產生的沖擊力作用下發生振動，提高對MBR內膜和MBR外膜內壁上粘性物質的清理效果的基于MBR膜生物反應器的污水處理設備。
為達到上述目的，本發明采用了下列技術方案：
一種基于MBR膜生物反應器的污水處理設備，包括：
處理箱，所述處理箱內部設有MBR內膜和MBR外膜，所述MBR內膜和MBR外膜的上方均設有收納框，所述MBR內膜和MBR外膜的底部固定連接有固定環，所述處理箱的上方開設有環形進水口，所述環形進水口的中間位置固定連接有固定圓板；
所述MBR內膜和MBR外膜之間設有兩個清理機構，所述清理機構用于清理MBR內膜和MBR外膜內壁上的污垢；
所述固定圓板的下方設有撞擊機構，所述撞擊機構用于提高MBR內膜和MBR外膜上污垢的清理效果。
優選地，每個所述清理機構包括固定塊、第一往復絲桿、升降塊、兩根螺紋桿、兩個螺紋套筒、兩塊支撐板、兩個刮除框、兩個推出機構和兩個轉換機構，所述固定塊固定連接于環形進水口內，所述第一往復絲桿轉動連接于固定塊的下方，所述升降塊螺紋連接于第一往復絲桿上，所述升降塊的兩側均轉動連接有螺紋桿，每根所述螺紋桿上均螺紋連接有螺紋套筒，每個所述螺紋套筒的上方均固定連接有支撐板，每塊所述支撐板上均固定連接有刮除框，每個所述支撐板上均設有用于收納污垢的推出機構，每根所述螺紋桿上設有用于控制清理機構啟閉的轉換機構。
優選地，每個所述推出機構包括兩根支撐桿、轉桿、L形收納板、第一齒輪和第一齒條，兩根所述支撐桿固定連接于支撐板的上方，所述轉桿轉動連接于兩根支撐桿之間，所述L形收納板固定連接于轉桿上，所述轉桿的一側延伸至支撐桿外的部分固定連接有第一齒輪，所述固定塊的下方固定連接有第一齒條，所述第一齒輪與第一齒條相互嚙合。
優選地，每個所述轉換機構包括兩個第二齒輪和兩個第二齒條，兩個所述第二齒輪均通過單向軸承安裝于螺紋桿上，兩個所述第二齒條均固定連接于固定塊的下方，兩個所述第二齒條分別位于兩個第二齒輪的兩側，且兩個所述第二齒條分別與兩個第二齒輪相互嚙合。
優選地，所述撞擊機構包括第二往復絲桿、升降板、兩根轉軸、兩塊擺動板、兩個撞擊球、兩個彈簧、兩個第三齒輪、兩塊齒板、兩個抵接輪和兩個抵接軌道，所述第二往復絲桿轉動連接于固定圓板的下壁，所述升降板螺紋連接于第二往復絲桿上，所述升降板上轉動連接有兩根轉軸，每根所述轉軸上均固定連接有擺動板，每塊所述擺動板靠近MBR內膜的一側均固定連接有撞擊球，每塊所述擺動板均通過彈簧彈性連接于升降板的上方，每根所述轉軸的頂部均固定連接有第三齒輪，所述升降板的上方滑動連接有兩塊齒板，兩塊所述齒板分別與兩個第三齒輪相互嚙合，每塊所述齒板的側壁上均轉動連接有抵接輪，所述固定圓板的下壁固定連接有兩個抵接軌道，兩個所述抵接輪分別與兩個抵接軌道接觸滾動。
優選地，所述固定圓板的上方固定連接有電機，所述電機的輸出軸與第二往復絲桿固定連接，所述第二往復絲桿上固定連接有兩個第一傳動輪，兩根所述第一往復絲桿上均固定連接有第二傳動輪，兩個所述第一傳動輪和兩個第二傳動輪之間均套設有傳動帶。
優選地，所述固定圓板和固定塊的下壁均固定連接有限位桿，所述升降塊和升降板均貫穿滑動連接于限位桿。
優選地，所述升降塊移動至上方和下方時，兩個所述第二齒輪分別與對應位置的第二齒條相互嚙合。
與現有的技術相比，本基于MBR膜生物反應器的污水處理設備的優點在于：
1、本發明通過設置清理機構，在使用時，可以通過第一往復絲桿的轉動，帶動升降塊進行往復的垂直位移，從而使得升降塊兩側的刮除框得以進行往復的垂直位移，通過刮除框對MBR內膜和MBR外膜進行往復的清理工作，避免MBR內膜和MBR外膜發生堵塞，提高了對污水的處理效率。
2、本發明通過設置推出機構，在升降塊向上移動至與收納框水平時，使得第一齒輪移動至與第一齒條相互嚙合，進一步帶動第一齒輪和轉桿發生轉動，通過L形收納板將刮除框內的淤泥等雜質推至收納框內，便于對淤泥等雜質進行收納處理，防止刮除框在長時間清理后內部淤泥過多，導致淤泥溢出，提高了刮除框對MBR內膜和MBR外膜的清理效果。
3、本發明通過設置轉換機構，在刮除框每次從下方移動至上方時，均可在其中一個第二齒輪、第二齒條和單向軸承的作用下，使刮除框從貼緊MBR內膜和MBR外膜的狀態，轉變為不再貼緊MBR內膜和MBR外膜的狀態，使得MBR內膜和MBR外膜上的淤泥只能從下到上被刮至刮除框內，使得絕大部分淤泥得以被收納至收納框內，減少沉積在底部的淤泥，便于后續的清理工作。
4、本發明通過設置撞擊機構，在使用時，可通過第二往復絲桿的轉動，帶動升降板進行往復的垂直位移，并通過抵接軌道間歇性的推動抵接輪移動，使得齒板得以進行往復的移動，并通過第三齒輪使得擺動板和撞擊球往復的遠離MBR內膜，并在彈簧的彈力的作用下往復的撞擊于MBR內膜上，由于MBR內膜、固定環和MBR外膜固定連接，為一體化設置，因此使MBR內膜和MBR外膜在撞擊產生的沖擊力作用下發生振動，提高對MBR內膜和MBR外膜內壁上粘性物質的清理效果。
5、本發明通過設置電機、傳動輪和傳動帶，在電機帶動第二往復絲桿轉動時，帶動撞擊機構運行，通過第一傳動輪、第二傳動輪和傳動帶帶動清理機構同步運行，減少驅動源的同時提高了工作效率。
（發明人：韓豐鍇;韓欣池）
