公布日：2023.11.03

申請日：2023.08.04

分類號：C02F11/127(2019.01)I;C02F11/122(2019.01)I

摘要

本發明提供一種凈水廠用排泥水污泥處理裝置，屬于水處理技術領域；包括包括固定架，所述固定架的頂部固定連接有密封蓋，所述密封蓋的頂部固定連接有進料口，所述密封蓋的中部固定連接有電機，所述電機的輸出端固定連接有支撐桿，所述支撐桿的外側環形等角度活動卡接有連接桿。本發明通過電機、支撐桿、連接桿、處理筒、擠水器等結構配合使得裝置的分離效果好，通過旋轉產生離心力，使得水分能夠通過篩分孔甩出，通過支撐桿帶動第一傘齒輪旋轉，使得活動輪與處理筒底部接觸并將處理筒向上頂起，使得第一擠壓板與第二擠壓板彎折，通過電機、支撐桿、連接桿、處理筒、擠水器等結構配合使得裝置的分離效果好。

權利要求書

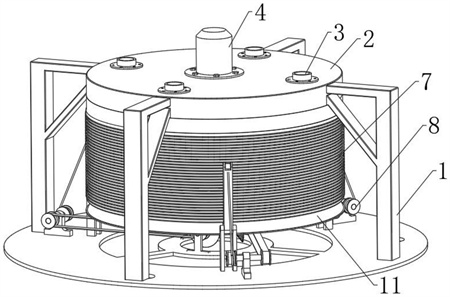

1.一種凈水廠用排泥水污泥處理裝置，包括固定架，其特征在于：所述固定架的頂部固定連接有密封蓋，所述密封蓋的頂部固定連接有進料口，所述密封蓋的中部固定連接有電機，所述電機的輸出端固定連接有支撐桿，所述支撐桿的外側環形等角度活動卡接有連接桿，所述連接桿的另一側固定連接有處理筒，所述支撐桿的底部固定連接有擠水器，所述處理筒的底部活動卡接有排渣器，所述處理筒的內部固定連接有刮板，所述處理筒的底側活動連接有引導板。

2.根據權利要求1所述的凈水廠用排泥水污泥處理裝置，其特征在于：所述處理筒包括有第一伸縮柱，所述第一伸縮柱遠離支撐桿的一側活動連接有第一波紋板，所述第一波紋板的頂部固定連接有連接環，所述連接環遠離支撐桿的一側固定連接有第二伸縮柱，所述第二伸縮柱靠近支撐桿的一側活動連接有第二波紋板，所述第二伸縮柱的中部環形等角度固定連接有第一擠壓板，所述第一擠壓板的中部等距開設有篩分孔，所述第一伸縮柱的中部環形等角度固定連接有第二擠壓板，所述篩分孔的外側固定連通有波紋筒，所述第二伸縮柱的底部環形等角度開設有排水孔。

3.根據權利要求1所述的凈水廠用排泥水污泥處理裝置，其特征在于：所述擠水器包括有第一傘齒輪，所述第一傘齒輪的外側環形等角度嚙合有第二傘齒輪，所述第二傘齒輪的另一側固定連接有第一傳動輪，所述第一傳動輪的中部轉動連接有第一支撐柱，所述第一傳動輪的外側活動卡接有傳動帶，所述傳動帶的另一側活動卡接有第二傳動輪，所述第二傳動輪的中部固定連接有轉桿，所述轉桿的中部轉動連接有第二支撐柱，所述第二支撐柱的另一側固定連接有繞線輪，所述第二支撐柱的外側纏繞有拉繩，所述拉繩的頂部固定連接有轉輪，所述轉輪的中部轉動連接有限位桿，所述限位桿的中部轉動連接有第三支撐柱，所述限位桿的另一側轉動連接有活動輪。

4.根據權利要求1所述的凈水廠用排泥水污泥處理裝置，其特征在于：所述排渣器包括有活動環，所述活動環的中部環形等角度開設有排渣口，所述排渣口的內側活動卡接有堵塞板，所述堵塞板的另一側鉸接有連接塊，所述連接塊的底部活動卡接有限位塊。

5.根據權利要求1所述的凈水廠用排泥水污泥處理裝置，其特征在于：所述支撐桿為十字形結構，所述支撐桿的左右兩側均與連接環固定連接，所述支撐桿的底部與第一傘齒輪固定連接。

6.根據權利要求2述的凈水廠用排泥水污泥處理裝置，其特征在于：所述第一擠壓板與第二擠壓板均由彈性金屬材料制成，所述第一擠壓板與第二擠壓板的中部均向著連接環的彎曲，所述波紋筒的上下兩側分別與連接環和第二伸縮柱固定連接，所述第一波紋板的上下兩側分別與連接環和第一伸縮柱固定連接，所述第二波紋板的上下兩側分別與連接環和第二伸縮柱固定連接，所述排水孔位于波紋筒與第一擠壓板中部的底部，所述第二伸縮柱的底側與引導板的頂部活動連接，所述第二伸縮柱位于引導板的外端，所述第一擠壓板與第二擠壓板位置相互錯開。

7.根據權利要求3所述的凈水廠用排泥水污泥處理裝置，其特征在于：所述第一支撐柱的底部與固定架固定連接，所述第二支撐柱的底部與固定架固定連接，所述第三支撐柱的底部與固定架固定連接，所述限位桿為L形結構，所述活動輪位于處理筒的下端且不與處理筒底側接觸，所述第三支撐柱的外側與引導板的底部固定連接，所述限位桿的外側與引導板活動卡接。

8.根據權利要求4所述的凈水廠用排泥水污泥處理裝置，其特征在于：所述活動環的外側分別與第一伸縮柱和第二伸縮柱的底部活動連接，所述連接塊的外側與活動環活動卡接，所述限位塊的頂側與堵塞板抵接，所述限位塊的另一側分別與第一伸縮柱和第二伸縮柱轉動連接，所述堵塞板與連接塊均由硬質金屬制成。

9.根據權利要求1所述的凈水廠用排泥水污泥處理裝置，其特征在于：所述引導板為上窄下寬的倒漏斗形結構，所述引導板位于排渣口的外端，所述刮板的底側與活動環活動連接。

10.根據權利要求1所述的凈水廠用排泥水污泥處理裝置，其特征在于：所述進料口的下端位于第一擠壓板與第二擠壓板之間，所述密封蓋的底部與連接環軸承連接，所述刮板的左右兩側分別與第一擠壓板和第二擠壓板固定連接。

發明內容

本發明要解決的技術問題是提供一種凈水廠用排泥水污泥處理裝置，解決了脫水方式單一導致脫水分離效果較差的問題。

為解決上述技術問題，本發明提供如下技術方案：

一種凈水廠用排泥水污泥處理裝置，包括固定架，所述固定架的頂部固定連接有密封蓋，所述密封蓋的頂部固定連接有進料口，所述密封蓋的中部固定連接有電機，所述電機的輸出端固定連接有支撐桿，所述支撐桿的外側環形等角度活動卡接有連接桿，所述連接桿的另一側固定連接有處理筒，所述支撐桿的底部固定連接有擠水器，所述處理筒的底部活動卡接有排渣器第二伸縮柱中部等距開設有篩分孔，所述第一伸縮柱的中部環形等角度固定連接有第二擠壓板，所述篩分孔的外側固定連通有波紋筒，所述第二伸縮柱的底部環形等角度開設有排水孔。

優選地，所述擠水器包括有第一傘齒輪，所述第一傘齒輪的外側環形等角度嚙合有第二傘齒輪，所述第二傘齒輪的另一側固定連接有第一傳動輪，所述第一傳動輪的中部轉動連接有第一支撐柱，所述第一傳動輪的外側活動卡接有傳動帶，所述傳動帶的另一側活動卡接有第二傳動輪，所述第二傳動輪的中部固定連接有轉桿，所述轉桿的中部轉動連接有第二支撐柱，所述第二支撐柱的另一側固定連接有繞線輪，所述第二支撐柱的外側纏繞有拉繩，所述拉繩的頂部固定連接有轉輪，所述轉輪的中部轉動連接有限位桿，所述限位桿的中部轉動連接有第三支撐柱，所述限位桿的另一側轉動連接有活動輪。

優選地，所述排渣器包括有活動環，所述活動環的中部環形等角度開設有排渣口，所述排渣口的內側活動卡接有堵塞板，所述堵塞板的另一側鉸接有連接塊，所述連接塊的底部活動卡接有限位塊。

優選地，所述支撐桿為十字形結構，所述支撐桿的左右兩側均與連接環固定連接，所述支撐桿的底部與第一傘齒輪固定連接。

優選地，所述第一擠壓板與第二擠壓板均由彈性金屬材料制成，所述第一擠壓板與第二擠壓板的中部均向著連接環的彎曲，所述波紋筒的上下兩側分別與連接環和第二伸縮柱固定連接，所述第一波紋板的上下兩側分別與連接環和第一伸縮柱固定連接，所述第二波紋板的上下兩側分別與連接環和第二伸縮柱固定連接，所述排水孔位于波紋筒與第一擠壓板中部的底部，所述第二伸縮柱的底側與引導板的頂部活動連接，所述第二伸縮柱位于引導板的外端，所述第一擠壓板與第二擠壓板位置相互錯開。

優選地，所述第一支撐柱的底部與固定架固定連接，所述第二支撐柱的底部與固定架固定連接，所述第三支撐柱的底部與固定架固定連接，所述限位桿為L形結構，所述活動輪位于處理筒的下端且不與處理筒底側接觸，所述第三支撐柱的外側與引導板的底部固定連接，所述限位桿的外側與引導板活動卡接。

優選地，所述活動環的外側分別與第一伸縮柱和第二伸縮柱的底部活動連接，所述連接塊的外側與活動環活動卡接，所述限位塊的頂側與堵塞板抵接，所述限位塊的另一側分別與第一伸縮柱和第二伸縮柱轉動連接，所述堵塞板與連接塊均由硬質金屬制成。

優選地，所述引導板為上窄下寬的倒漏斗形結構，所述引導板位于排渣口的外端，所述刮板的底側與活動環活動連接。

優選地，所述進料口的下端位于第一擠壓板與第二擠壓板之間，所述密封蓋的底部與連接環軸承連接，所述刮板的左右兩側分別與第一擠壓板和第二擠壓板固定連接。

本發明與現有技術相比，至少具有如下有益效果：

上述方案中，通過設置電機、支撐桿、連接桿、處理筒、擠水器等結構配合使得裝置的分離效果好，通過進料口將泥漿加入第一擠壓板與第二擠壓板之間，通過電機帶動支撐桿與連接桿旋轉，使得處理筒旋轉，通過旋轉產生離心力，使得水分能夠通過篩分孔甩出，通過波紋筒能夠對甩出的水進行阻隔，水通過排水孔流出并沿著引導板排走，通過支撐桿帶動第一傘齒輪旋轉，使得繞線輪旋轉將拉繩收卷，使得拉繩通過轉輪拉動限位桿，使得限位桿沿著第三支撐柱向外旋轉，使得活動輪與處理筒底部接觸并將處理筒向上頂起，使得第一伸縮柱，第一波紋板，第二波紋板，第二伸縮柱均收縮變短，使得第一擠壓板與第二擠壓板彎折，第一擠壓板與第二擠壓板能夠進行擠壓，使得水分從篩分孔排出，通過電機、支撐桿、連接桿、處理筒、擠水器等結構配合使得裝置的分離效果好；

上述方案中，通過設置第一擠壓板、第二擠壓板、活動環、排渣口、堵塞板、刮板等結構配合使得裝置便于排渣，當水分排出后，通過旋轉限位塊，使得限位塊不與堵塞板抵接，將堵塞板向下旋轉翻折，堵塞板豎直向下，使得排渣口打開，通過限位桿能夠對堵塞板進行阻擋，使得活動環不發生旋轉，通過第一擠壓板與第二擠壓板帶動刮板旋轉，能夠將活動環頂部的泥刮動至排渣口掉落排出，通過第一擠壓板、第二擠壓板、活動環、排渣口、堵塞板、刮板等結構配合使得裝置便于排渣。

（發明人：寧慧平;蘇建軍;陳文輝;王宗周;孫笑春;王紅燕）
