公布日：2024.05.03
申請日：2024.02.07
分類號：B01D36/04(2006.01)I;C02F1/00(2023.01)I
摘要
本發明公開了一種環境垃圾處理用的污水分離裝置，涉及污水處理技術領域，包括水槽，過濾裝置，其安裝于水槽內壁，清理裝置，其安裝于水槽頂部，旋轉裝置，其安裝于過濾裝置一側，阻水塊，其固定安裝于水槽內壁底部一側，轉動槽，其開設于水槽內壁底部另一側，且位于過濾裝置下方；該裝置過阻水塊對于流動污水的阻擋作用，使得污水在經過水槽時流速有一定程度的降低，實現對污水進行沉降的效果，同時通過阻水塊與清理裝置的配合，質量較輕、漂浮在上層的污染物比如塑料制品、落葉等會粘附到開孔板上，實現對于漂浮物的清理效果，另外通過過濾裝置和旋轉裝置的配合，改善了該裝置的適應條件，同時降低了人力和經濟成本。
權利要求書

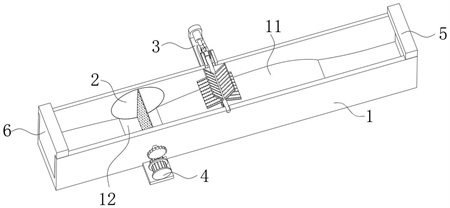

1.一種環境垃圾處理用的污水分離裝置，包括水槽(1)，其特征在于，還包括：過濾裝置(2)，其安裝于水槽(1)內壁；清理裝置(3)，其安裝于水槽(1)頂部；旋轉裝置(4)，其安裝于過濾裝置(2)一側。過濾裝置(2)包括：兩個轉板(21)，其對稱密封轉動連接于水槽(1)內壁；過濾板(22)，其固定安裝于兩個轉板(21)相向一側，且過濾板(22)沿高度方向貫穿開設有若干個通孔；若干個過濾組件(23)，其分別安裝于沿過濾板(22)高度方向貫穿過濾板(22)開設的通孔內壁；若干個調整件(24)，其分別安裝于轉板(21)一側；若干個孔槽(25)，其分別開設于過濾板(22)一側，且孔槽(25)貫穿轉板(21)。
2.根據權利要求1所述的一種環境垃圾處理用的污水分離裝置，其特征在于，所述清理裝置(3)包括：旋轉軸(31)，其滑動連接于水槽(1)頂部開設的槽內壁；五個開孔板(32)，其呈圓周陣列狀固定安裝于旋轉軸(31)外側，且開孔板(32)一側貫穿開設有若干個開孔；翻轉組件(33)，其安裝于旋轉軸(31)一端。
3.根據權利要求2所述的一種環境垃圾處理用的污水分離裝置，其特征在于，所述翻轉組件(33)包括：固定座(331)，其固定安裝于水槽(1)一側；電動伸縮桿(332)，其固定安裝于固定座(331)一側；滑動塊(333)，其固定安裝于電動伸縮桿(332)一端，且滑動塊(333)滑動連接于固定安裝在水槽(1)一側的滑槽內壁；轉動底座(334)，其一側轉動連接于滑動塊(333)頂部，且轉動底座(334)另一側與旋轉軸(31)一端固定連接；兩個轉桿(335)，其一端對稱轉動連接于轉動底座(334)兩側；兩個固定桿(336)，其一端分別固定安裝于水槽(1)頂部，且其另一端分別與轉桿(335)的一端轉動連接。
4.根據權利要求1所述的一種環境垃圾處理用的污水分離裝置，其特征在于，所述過濾組件(23)包括：外殼(231)，其固定安裝于沿過濾板(22)高度方向貫穿過濾板(22)開設的通孔內壁；通孔一(232)，其貫穿開設于外殼(231)頂部；通孔二(233)，其貫穿開設于外殼(231)底部；旋轉環(234)，其轉動連接于外殼(231)內腔底部，旋轉環(234)內側孔徑與通孔一(232)、通孔二(233)內緣直徑相同；齒環(235)，其固定安裝于旋轉環(234)一側,齒環(235)通過貫穿開設于外殼(231)中部的通孔延伸至外殼(231)外側；固定環(236)，其固定安裝于外殼(231)內腔底部，且固定環(236)位于旋轉環(234)內側；若干個連桿(237)，其呈圓周陣列狀分別轉動連接于旋轉環(234)頂部，連桿(237)另一端通過開設于固定環(236)頂部的滑槽與固定環(236)滑動連接；若干個開合板(238)，其一端轉動連接于連桿(237)一端，且開合板(238)另一端分別與固定環(236)頂部和外殼(231)內腔頂部轉動連接。
5.根據權利要求1所述的一種環境垃圾處理用的污水分離裝置，其特征在于，所述調整件(24)包括：齒條(241)，其滑動連接于孔槽(25)內壁，且齒條(241)與齒環(235)相嚙合；套筒一(242)，其固定安裝于轉板(21)一側，且套筒一(242)一端開孔正對孔槽(25)；套筒二(243)，其固定安裝于齒條(241)一側；螺紋桿(244)，其轉動連接于套筒一(242)一端，且螺紋桿(244)貫穿套筒一(242)并延伸至套筒一(242)外側，螺紋桿(244)位于套筒一(242)內腔的一端與套筒二(243)內壁螺紋連接；六角頭(245)，其固定安裝于螺紋桿(244)位于套筒一(242)外側一端。
6.根據權利要求1所述的一種環境垃圾處理用的污水分離裝置，其特征在于，所述旋轉裝置(4)包括：齒輪一(41)，其通過聯軸器固定安裝于轉板(21)一側中間位置；驅動電機(42)，其通過墊板固定安裝于水槽(1)一側底部；齒輪二(43)，其通過聯軸器固定安裝于驅動電機(42)輸出端，且齒輪二(43)外側與齒輪一(41)外側相嚙合。
7.根據權利要求1所述的一種環境垃圾處理用的污水分離裝置，其特征在于，所述水槽(1)包括：阻水塊(11)，其固定安裝于水槽(1)內壁底部一側；轉動槽(12)，其開設于水槽(1)內壁底部另一側，且位于過濾裝置(2)下方。
8.根據權利要求7所述的一種環境垃圾處理用的污水分離裝置，其特征在于，所述水槽(1)還包括：進水閥(5)，其固定安裝于水槽(1)靠近清理裝置(3)一側；出水閥(6)，其固定安裝于水槽(1)靠近過濾裝置(2)一側。
發明內容
本發明的目的是提供一種環境垃圾處理用的污水分離裝置，以解決現有技術中的上述不足之處。
為了實現上述目的，本發明提供如下技術方案：一種環境垃圾處理用的污水分離裝置，包括水槽，還包括：
過濾裝置，其安裝于水槽內壁；
清理裝置，其安裝于水槽頂部；
旋轉裝置，其安裝于過濾裝置一側。
過濾裝置包括：
兩個轉板，其對稱密封轉動連接于水槽內壁；
過濾板，其固定安裝于兩個轉板相向一側，且過濾板沿高度方向貫穿開設有若干個通孔；
若干個過濾組件，其分別安裝于沿過濾板高度方向貫穿過濾板開設的通孔內壁；
若干個調整件，其分別安裝于轉板一側；
若干個孔槽，其分別開設于過濾板一側，且孔槽貫穿轉板。
進一步地，所述清理裝置包括：
旋轉軸，其滑動連接于水槽頂部開設的槽內壁；
五個開孔板，其呈圓周陣列狀固定安裝于旋轉軸外側，且開孔板一側貫穿開設有若干個開孔；
翻轉組件，其安裝于旋轉軸一端。
進一步地，所述翻轉組件包括：
固定座，其固定安裝于水槽一側；
電動伸縮桿，其固定安裝于固定座一側；
滑動塊，其固定安裝于電動伸縮桿一端，且滑動塊滑動連接于固定安裝在水槽一側的滑槽內壁；
轉動底座，其一側轉動連接于滑動塊頂部，且轉動底座另一側與旋轉軸一端固定連接；
兩個轉桿，其一端對稱轉動連接于轉動底座兩側；
兩個固定桿，其一端分別固定安裝于水槽頂部，且其另一端分別與轉桿的一端轉動連接。
進一步地，所述過濾組件包括：
外殼，其固定安裝于沿過濾板高度方向貫穿過濾板開設的通孔內壁；
通孔一，其貫穿開設于外殼頂部；
通孔二，其貫穿開設于外殼底部；
旋轉環，其轉動連接于外殼內腔底部，旋轉環內側孔徑與通孔一、通孔二內緣直徑相同；
齒環，其固定安裝于旋轉環一側,齒環通過貫穿開設于外殼中部的通孔延伸至外殼外側；
固定環，其固定安裝于外殼內腔底部，且固定環位于旋轉環內側；
若干個連桿，其呈圓周陣列狀分別轉動連接于旋轉環頂部，連桿另一端通過開設于固定環頂部的滑槽與固定環滑動連接；
若干個開合板，其一端轉動連接于連桿一端，且開合板另一端分別與固定環頂部和外殼內腔頂部轉動連接。
進一步地，所述調整件包括：
齒條，其滑動連接于孔槽內壁，且齒條與齒環相嚙合；
套筒一，其固定安裝于轉板一側，且套筒一一端開孔正對孔槽；
套筒二，其固定安裝于齒條一側；
螺紋桿，其轉動連接于套筒一一端，且螺紋桿貫穿套筒一并延伸至套筒一外側，螺紋桿位于套筒一內腔的一端與套筒二內壁螺紋連接；
六角頭，其固定安裝于螺紋桿位于套筒一外側一端。
進一步地，所述旋轉裝置包括：
齒輪一，其通過聯軸器固定安裝于轉板一側中間位置；
驅動電機，其通過墊板固定安裝于水槽一側底部；
齒輪二，其通過聯軸器固定安裝于驅動電機輸出端，且齒輪二外側與齒輪一外側相嚙合。
進一步地，所述水槽包括：
阻水塊，其固定安裝于水槽內壁底部一側；
轉動槽，其開設于水槽內壁底部另一側，且位于過濾裝置下方。
進一步地，所述水槽還包括：
進水閥，其固定安裝于水槽靠近清理裝置一側；
出水閥，其固定安裝于水槽靠近過濾裝置一側。
與現有技術相比，本發明提供一種環境垃圾處理用的污水分離裝置：
一、通過阻水塊對于流動污水的阻擋作用，使得污水在經過水槽時流速有一定程度的降低，在此過程中由于流速下降，污水中質量較大的固體污染物會在重力的作用下下沉，實現對污水進行沉降的效果；
二、通過阻水塊與清理裝置的配合，在污水經過阻水塊后，由于存在高度差，流速變快的污水沖擊開孔板，質量較輕、漂浮在上層的污染物比如塑料制品、落葉等會粘附到開孔板上，實現對于漂浮物的清理效果；
三、通過過濾裝置和旋轉裝置的配合，控制過濾組件在不同水深、不同流速條件下開孔的大小，避免了現有開孔相同的篩選板無法適應水深流速變化的情況發生，改善了該裝置的適應條件，同時降低了人力和經濟成本。
（發明人：高紹雙）
