公布日：2023.11.10

申請日：2023.08.17

分類號：C02F1/04(2023.01)I;C02F1/00(2023.01)I;B01D1/30(2006.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;B08B9/087(2006.01)I

摘要

本發明涉及技術領域，具體為工業廢水蒸發處理裝置，包括蒸發罐，蒸發罐的下端面固定安裝有多組支撐腿，多組支撐腿呈環形分散設置，蒸發罐的下端面開設有出料口，蒸發罐的外表面右端上側連通設有進料口，蒸發罐的內部設置有清潔機構一與清潔機構二，清潔機構一設置在清潔機構二的下側。本申請通過設置清潔機構一，首先，工業廢水通過進料口進入蒸發罐的內部，隨后啟動蒸發罐對工業廢水進行蒸發作業，同時廢水經篩板進行篩分處理，廢水中的固體顆粒則會截流在篩板的上端面，隨后啟動電機，使電機的輸出軸攜帶支撐桿一進行轉動，支撐桿一轉動則會攜帶轉軸一進行圍繞輸出軸進行轉動，轉軸一上的齒輪一則與齒環進行嚙合傳動。

權利要求書

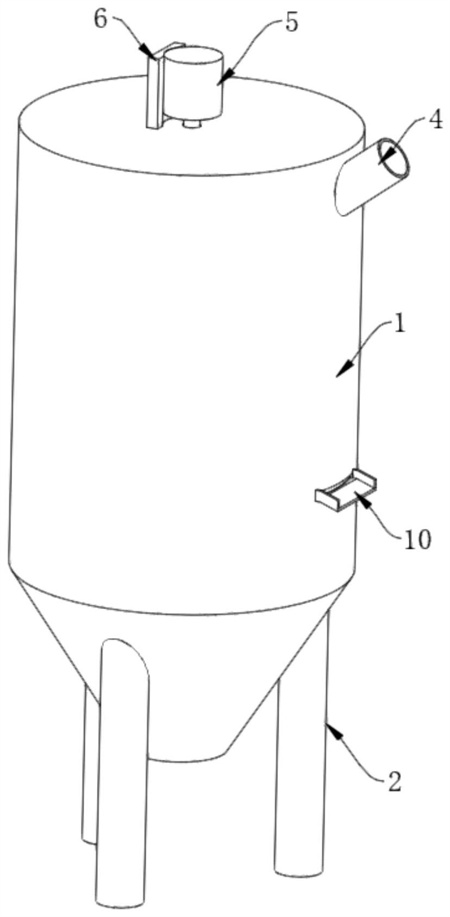

1.工業廢水蒸發處理裝置，其特征在于，包括蒸發罐(1)，其特征在于，所述蒸發罐(1)的下端面固定安裝有多組支撐腿(2)，多組所述支撐腿(2)呈環形分散設置，所述蒸發罐(1)的下端面開設有出料口(3)，所述蒸發罐(1)的外表面右端上側連通設有進料口(4)，所述蒸發罐(1)的內部設置有清潔機構一與清潔機構二，所述清潔機構一設置在清潔機構二的下側，所述清潔機構包括蒸發罐(1)的上端固定安裝的電機(5)，所述電機(5)的下端設置有輸出軸(8)，所述蒸發罐(1)的內部下側設置有支撐桿一(9)，所述支撐桿一(9)的下端轉動連接有轉軸一(11)，所述蒸發罐(1)的內部下側固定安裝有篩板(7)，所述篩板(7)呈傾斜設置，所述蒸發罐(1)的外表面右端下側對應篩板(7)開設有排料口(10)，所述輸出軸(8)延伸至蒸發罐(1)的內部并與篩板(7)轉動連接，所述支撐桿一(9)與輸出軸(8)固定連接，所述清潔機構一利用電機(5)為動力源驅動支撐桿一(9)進行轉動，并通過支撐桿一(9)上的各組部件對篩板(7)進行清潔處理，其次電機(5)的輸出軸(8)轉動同步驅動清潔機構二進行轉動，清潔機構二則對蒸發罐(1)內壁的結晶進行清潔處理。

2.根據權利要求1所述的工業廢水蒸發處理裝置，其特征在于，所述清潔機構一還包括轉軸一(11)的下端固定安裝的萬向節叉一(12)，所述萬向節叉一(12)的下側設置有萬向節叉二(13)，所述萬向節叉一(12)與萬向節叉二(13)之間轉動連接有十字銷(14)。

3.根據權利要求2所述的工業廢水蒸發處理裝置，其特征在于，所述萬向節叉二(13)的下端固定安裝有套筒(15)，所述套筒(15)的下端滑動連接有滑桿(16)，所述滑桿(16)的下端固定安裝有清潔盤(17)，所述滑桿(16)的外表面套設有彈簧(18)，所述彈簧(18)固定安裝在套筒(15)與清潔盤(17)之間，所述清潔盤(17)的下端固定安裝有清潔毛刷。

4.根據權利要求3所述的工業廢水蒸發處理裝置，其特征在于，所述清潔機構一還包括支撐桿一(9)的上側設置的傳動輪一(19)，所述轉軸一(11)延伸至支撐桿一(9)的上側與傳動輪一(19)固定連接，所述支撐桿一(9)的右側開設有槽口(20)，所述槽口(20)的內部轉動連接有轉軸二(21)，所述轉軸二(21)的外表面固定安裝有齒輪一(24)，所述蒸發罐(1)的下側內壁固定安裝有齒環(25)，所述齒輪一(24)與齒環(25)相互嚙合。

5.根據權利要求4所述的工業廢水蒸發處理裝置，其特征在于，所述轉軸二(21)的上側設置有傳動輪二(22)，所述轉軸二(21)延伸至支撐桿一(9)的上側與傳動輪二(22)固定連接，所述傳動輪一(19)與傳動輪二(22)的外側套設有皮帶(23)，并通過皮帶(23)傳動連接。

6.根據權利要求5所述的工業廢水蒸發處理裝置，其特征在于，所述清潔機構二包括輸出軸(8)的外表面上側固定安裝的支撐桿二(27)，所述支撐桿二(27)的一端固定安裝有支撐框(26)，所述支撐框(26)的內部轉動連接有轉桿一(28)，所述轉桿一(28)的外表面固定安裝有刮刀(29)，所述刮刀(29)緊貼蒸發罐(1)的內壁設置，所述支撐框(26)的上側設置有卷簧(30)，所述轉桿一(28)的上端延伸至支撐框(26)的上側與卷簧(30)的一端固定連接，所述卷簧(30)的另一端與支撐框(26)之間固定安裝有固定柱(31)。

7.根據權利要求7所述的工業廢水蒸發處理裝置，其特征在于，所述刮刀(29)的內部開設有轉槽(32)，所述轉槽(32)的內部轉動連接有轉桿二(33)，所述刮刀(29)的下側設置有齒輪二(34)，所述轉桿二(33)的下端延伸至支撐框(26)的下側并與齒輪二(34)固定連接，所述齒輪二(34)與齒環(25)相互嚙合，所述轉桿二(33)的外表面固定安裝有清潔輥(35)，所述清潔輥(35)緊貼蒸發罐(1)的內壁設置。

8.根據權利要求1所述的工業廢水蒸發處理裝置，其特征在于，所述清潔機構一與清潔機構二均設置有三組，并呈環形分散設置。

9.適用于權利要求1-9的工業廢水蒸發處理裝置的使用工藝，其特征在于，包括如下步驟：S1：蒸發篩分：工業廢水通過進料口(4)進入蒸發罐(1)的內部，并經蒸發罐(1)進行蒸發處理，后經篩板(7)進行篩分后，蒸氣從出料口(3)排出，而廢水中的固體顆粒以及高溫產生的結晶則會被篩板(7)截流；S2：雜志清除：啟動電機(5)的輸出軸(8)攜帶支撐桿一(9)進行轉動，支撐桿一(9)攜帶轉軸一(11)、轉軸二(21)、齒輪一(24)與清潔盤(17)同步進行轉動，而轉軸二(21)上齒輪一(24)則由于齒環(25)嚙合驅動的緣故，則會驅動轉軸二(21)攜帶傳動輪二(22)進行轉動，并在皮帶(23)的傳動帶，驅動清潔盤(17)進行轉動，將篩板(7)上的雜物刮除，并從排料口(10)排出；S3：罐壁清潔：輸出軸(8)同步驅動支撐桿二(27)進行轉動，支撐桿二(27)則會攜帶支撐框(26)、刮刀(29)、轉桿一(28)、轉桿二(33)、清潔輥(35)與齒輪二(34)同步運動，清潔輥(35)則由于齒輪二(34)與轉桿二(33)的作用進行高速轉動，配合刮刀(29)對蒸發罐(1)內壁的結晶進行清潔處理。

發明內容

本發明涉及醫療器械技術領域，目的是為了解決現有技術中存在的缺點，而提出的工業廢水蒸發處理裝置及工藝。

為了實現上述目的，本發明采用了如下技術方案：

工業廢水蒸發處理裝置，，包括蒸發罐，所述蒸發罐的下端面固定安裝有多組支撐腿，多組所述支撐腿呈環形分散設置，所述蒸發罐的下端面開設有出料口，所述蒸發罐的外表面右端上側連通設有進料口，所述蒸發罐的內部設置有清潔機構一與清潔機構二，所述清潔機構一設置在清潔機構二的下側，所述清潔機構包括蒸發罐的上端固定安裝的電機，所述電機的下端設置有輸出軸，所述蒸發罐的內部下側設置有支撐桿一，所述支撐桿一的下端轉動連接有轉軸一，所述蒸發罐的內部下側固定安裝有篩板，所述篩板呈傾斜設置，所述蒸發罐的外表面右端下側對應篩板開設有排料口，所述輸出軸延伸至蒸發罐的內部并與篩板轉動連接，所述支撐桿一與輸出軸固定連接，所述清潔機構一利用電機為動力源驅動支撐桿一進行轉動，并通過支撐桿一上的各組部件對篩板進行清潔處理，其次電機的輸出軸轉動同步驅動清潔機構二進行轉動，清潔機構二則對蒸發罐內壁的結晶進行清潔處理。

進一步的，所述清潔機構一還包括轉軸一的下端固定安裝的萬向節叉一，所述萬向節叉一的下側設置有萬向節叉二，所述萬向節叉一與萬向節叉二之間轉動連接有十字銷。

進一步的，所述萬向節叉二的下端固定安裝有套筒，所述套筒的下端滑動連接有滑桿，所述滑桿的下端固定安裝有清潔盤，所述滑桿的外表面套設有彈簧，所述彈簧固定安裝在套筒與清潔盤之間，所述清潔盤的下端固定安裝有清潔毛刷。

進一步的，所述清潔機構一還包括支撐桿一的上側設置的傳動輪一，所述轉軸一延伸至支撐桿一的上側與傳動輪一固定連接，所述支撐桿一的右側開設有槽口，所述槽口的內部轉動連接有轉軸二，所述轉軸二的外表面固定安裝有齒輪一，所述蒸發罐的下側內壁固定安裝有齒環，所述齒輪一與齒環相互嚙合。

進一步的，所述轉軸二的上側設置有傳動輪二，所述轉軸二延伸至支撐桿一的上側與傳動輪二固定連接，所述傳動輪一與傳動輪二的外側套設有皮帶，并通過皮帶傳動連接。

進一步的，所述清潔機構二包括輸出軸的外表面上側固定安裝的支撐桿二，所述支撐桿二的一端固定安裝有支撐框，所述支撐框的內部轉動連接有轉桿一，所述轉桿一的外表面固定安裝有刮刀，所述刮刀緊貼蒸發罐的內壁設置，所述支撐框的上側設置有卷簧，所述轉桿一的上端延伸至支撐框的上側與卷簧的一端固定連接，所述卷簧的另一端與支撐框之間固定安裝有固定柱。

進一步的，所述刮刀的內部開設有轉槽，所述轉槽的內部轉動連接有轉桿二，所述刮刀的下側設置有齒輪二，所述轉桿二的下端延伸至支撐框的下側并與齒輪二固定連接，所述齒輪二與齒環相互嚙合，所述轉桿二的外表面固定安裝有清潔輥，所述清潔輥緊貼蒸發罐的內壁設置。

進一步的，所述清潔機構一與清潔機構二均設置有三組，并呈環形分散設置。

工業廢水蒸發處理裝置的使用工藝，包括如下步驟：

S1：蒸發篩分：工業廢水通過進料口進入蒸發罐的內部，并經蒸發罐進行蒸發處理，后經篩板進行篩分后，蒸氣從出料口排出，而廢水中的固體顆粒以及高溫產生的結晶則會被篩板截流；

S2：雜志清除：啟動電機的輸出軸攜帶支撐桿一進行轉動，支撐桿一攜帶轉軸一、轉軸二、齒輪一與清潔盤同步進行轉動，而轉軸二上齒輪一則由于齒環嚙合驅動的緣故，則會驅動轉軸二攜帶傳動輪二進行轉動，并在皮帶的傳動帶，驅動清潔盤進行轉動，將篩板上的雜物刮除，并從排料口排出；

S3：罐壁清潔：輸出軸同步驅動支撐桿二進行轉動，支撐桿二則會攜帶支撐框、刮刀、轉桿一、轉桿二、清潔輥與齒輪二同步運動，清潔輥則由于齒輪二與轉桿二的作用進行高速轉動，配合刮刀對蒸發罐內壁的結晶進行清潔處理。

本發明的有益效果：

1、本申請通過設置清潔機構一，首先，工業廢水通過進料口進入蒸發罐的內部，隨后啟動蒸發罐對工業廢水進行蒸發作業，同時廢水經篩板進行篩分處理，廢水中的固體顆粒則會截流在篩板的上端面，隨后啟動電機，使電機的輸出軸攜帶支撐桿一進行轉動，支撐桿一轉動則會攜帶轉軸一進行圍繞輸出軸進行轉動，轉軸一上的齒輪一則與齒環進行嚙合傳動，因此轉軸一則會同步進行轉動，轉軸一轉動會驅動傳動輪二進行轉動，傳動輪二與轉軸一上的傳動輪一之間通過皮帶傳動連接，因此會驅動轉軸一進行轉動，轉軸一轉動會攜帶萬向節叉一進行轉動，萬向節叉一與萬向節叉二之間通過十字銷進行轉動連接，由于篩板呈傾斜設置，因此萬向節叉一、萬向節叉二與十字銷的組合，能夠確保在規定的偏轉角度下任能驅動套筒進行轉動，而套筒、滑柱、彈簧的設置，能夠保障清潔盤始終與傾斜設置的篩板緊貼設置，并對篩板進行清潔處理。

2、本申請通過設置清潔機構二，輸出軸轉動會攜帶支撐桿二進行轉動支撐桿二攜帶支撐框進行轉動，支撐框會攜帶轉桿一以及刮刀進行運動，刮刀以及卷簧的伸展則會將蒸發罐內壁的結晶進行刮出，避免對設備正常運行造成影響，而轉桿二下端固定安裝的齒輪二則與齒環嚙合傳動，因此會驅動轉桿二進行轉動，轉桿二攜帶清潔輥進行轉動，清潔輥緊貼蒸發罐的內壁設置，配合刮刀徹底清潔干凈。

（發明人：張清東;馬學友;劉鵬;魏方生;徐興建;佀同帥）
