公布日：2023.11.03
申請日：2023.09.27
分類號：C02F11/123(2019.01)I;B01D33/29(2006.01)I;B01D33/48(2006.01)I;B01D33/80(2006.01)I
摘要
本發明涉及污泥脫水裝置技術領域，具體涉及一種高效環保污泥脫水處理裝置及其使用方法，其主要針對污泥在脫水過程中產生堆積，導致脫水效率不達標的問題，提出如下技術方案：包括脫水主體和安裝在脫水主體上的擠壓模塊，還包括整平機構，所述整平機構包括整平板，所述整平板通過伸縮桿活動連接有齒條板，所述齒條板的一側嚙合連接有半齒輪，所述半齒輪的上端固定安裝有面齒輪；以及震蕩機構，所述震蕩機構包括與外殼內壁固定連接的活塞桿，所述曲桿的末端固定安裝有頂桿，所述頂桿的表面開設有多組氣孔。本發明通過各個零件之間的配合使用，使得污泥在脫水過程中能夠被整平，同時在濾布向前輸送的過程中能夠發生振動，實現加快脫水效率的目的。
權利要求書

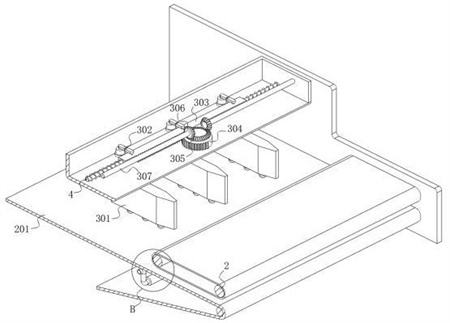

1.一種環保污泥脫水處理裝置，包括脫水主體（1）和安裝在脫水主體（1）上的擠壓模塊（2），且脫水主體（1）的上方安裝有外殼，所述擠壓模塊（2）的表面設有濾布（201），其特征在于，還包括：整平機構（3），用于將濾布（201）表面的污泥整平，所述整平機構（3）包括整平板（301），所述整平板（301）的下表面固定安裝有多組凸桿（3011），多組凸桿（3011）的底端與濾布（201）的上表面接觸，所述整平板（301）通過伸縮桿（302）活動連接有齒條板（303），所述齒條板（303）的內部對稱開設有兩組空腔（3031），且空腔（3031）通過孔洞與外部環境相連通，所述齒條板（303）的一側嚙合連接有半齒輪（304），所述半齒輪（304）的上端固定安裝有面齒輪（305），所述面齒輪（305）的表面嚙合連接有兩組對稱設置的錐齒輪（306），所述錐齒輪（306）通過轉軸（307）固定連接有皮帶輪組（308）；以及震蕩機構（4），便于將濾布（201）反復頂起，所述震蕩機構（4）包括與外殼內壁固定連接的活塞桿（401），且活塞桿（401）為空心結構，所述活塞桿（401）的表面套設有連接彈簧，且連接彈簧的兩端分別與齒條板（303）和外殼的內壁固定連接，所述活塞桿（401）設于空腔（3031）的內部，且活塞桿（401）的內部固定安裝有單向密封圈（4011），所述活塞桿（401）通過連接管連通有與皮帶輪組（308）另一端固定連接的曲桿（402），所述曲桿（402）的末端固定安裝有頂桿（403），且頂桿（403）與曲桿（402）相連通，所述頂桿（403）的表面開設有多組氣孔（404）。
2.根據權利要求1所述的一種環保污泥脫水處理裝置，其特征在于，兩組所述皮帶輪組（308）安裝在脫水主體（1）的一側，其中一組所述皮帶輪組（308）的一端固定安裝有連接軸（3081），所述連接軸（3081）的末端固定連接有動力源。
3.根據權利要求2所述的一種環保污泥脫水處理裝置，其特征在于，所述氣孔（404）的進氣口直徑為出氣口直徑的三倍，且氣孔（404）傾斜開設在頂桿（403）的表面。
4.一種環保污泥脫水處理裝置的使用方法，所述使用方法利用權利要求3所述的一種環保污泥脫水處理裝置進行，其特征在于，所述使用方法包括以下步驟：S1：將污泥通過脫水主體（1）上自身的輸送機構輸送到濾布（201）的表面，濾布（201）會在輸送機構的作用下向前移動，移動的同時皮帶輪組（308）也會開始動作；S2：隨著皮帶輪組（308）的動作會通過錐齒輪（306）與面齒輪（305）的配合，帶動半齒輪（304）開始轉動，進而帶動齒條板（303）開始動作，并在連接彈簧的作用下能夠往復移動，進而帶動整平板（301）往復擺動，對濾布（201）上的污泥進行整平，并通過凸桿（3011）對整平的污泥表面劃出波浪狀劃痕；S3：皮帶輪組（308）動作的同時，也會帶動與曲桿（402）固定連接的頂桿（403）開始轉動，并間歇性地對濾布（201）進行頂起，使得濾布（201）發生振動，并且在齒條板（303）往復移動的過程中，通過設于空腔（3031）內部的活塞桿（401）擠壓其內部的空氣，并通過連通管將氣體輸送至頂桿（403）的內部，并從氣孔（404）出噴出，對濾布（201）進行清理，避免堵塞，保證脫水效率。
發明內容
針對現有技術所存在的上述缺點，本發明提供了一種高效環保污泥脫水處理裝置及其使用方法，能夠有效地解決現有技術中污泥在脫水過程中產生堆積，導致污泥的部分位置無法被充分擠壓，使得處理后的污泥的含水量仍處于較高水平，增加后續運輸和處理的成本問題。
為實現以上目的，本發明通過以下技術方案予以實現：
本發明提供一種高效環保污泥脫水處理裝置，包括脫水主體和安裝在脫水主體上的擠壓模塊，且脫水主體的上方安裝有外殼，所述擠壓模塊的表面設有濾布，還包括：整平機構，用于將濾布表面的污泥整平，所述整平機構包括整平板，所述整平板通過伸縮桿活動連接有齒條板，所述齒條板的一側嚙合連接有半齒輪，所述半齒輪的上端固定安裝有面齒輪，所述面齒輪的表面嚙合連接有兩組對稱設置的錐齒輪，所述錐齒輪通過轉軸固定連接有皮帶輪組；以及震蕩機構，便于將濾布反復頂起，所述震蕩機構包括與外殼內壁固定連接的活塞桿，且活塞桿為空心結構，所述活塞桿通過連接管連通有與皮帶輪組另一端固定連接的曲桿，所述曲桿的末端固定安裝有頂桿，且頂桿與曲桿相連通，所述頂桿的表面開設有多組氣孔。
進一步地，所述整平板的下表面固定安裝有多組凸桿，多組凸桿的底端與濾布的上表面接觸。
進一步地，所述齒條板的內部對稱開設有兩組空腔，且空腔通過孔洞與外部環境相連通。
進一步地，兩組所述皮帶輪組安裝在脫水主體的一側，其中一組所述皮帶輪組的一端固定安裝有連接軸，所述連接軸的末端固定連接有動力源。
進一步地，所述活塞桿的表面套設有連接彈簧，且連接彈簧的兩端分別與齒條板和外殼的內壁固定連接。
進一步地，所述活塞桿設于空腔的內部，且活塞桿的內部固定安裝有單向密封圈。
進一步地，所述氣孔的進氣口直徑為出氣口直徑的三倍，且氣孔傾斜開設在頂桿的表面。
一種高效環保污泥脫水處理裝置的使用方法，所述使用方法包括以下步驟：
S1：將污泥通過脫水主體上自身的輸送機構輸送到濾布的表面，濾布會在輸送機構的作用下向前移動，移動的同時皮帶輪組也會開始動作；
S2：隨著皮帶輪組的動作會通過錐齒輪與面齒輪的配合，帶動半齒輪開始轉動，進而帶動齒條板開始動作，并在連接彈簧的作用下能夠往復移動，進而帶動整平板往復擺動，對濾布上的污泥進行整平，并通過凸桿對整平的污泥表面劃出波浪狀劃痕；
S3：皮帶輪組動作的同時，也會帶動與曲桿固定連接的頂桿開始轉動，并間歇性地對濾布進行頂起，使得濾布發生振動，并且在齒條板往復移動的過程中，通過設于空腔內部的活塞桿擠壓其內部的空氣，并通過連通管將氣體輸送至頂桿的內部，并從氣孔處噴出，對濾布進行清理，避免堵塞，保證脫水效率。
本發明提供的技術方案，與已知的現有技術相比，具有如下有益效果：
一、本發明通過設置的整平機構，進而在污泥被傳輸至壓榨脫水的流程時，能夠通過整平板的往復擺動使得成堆的污泥能夠處于平整的狀態，同時通過凸桿對污泥表面劃出的波浪狀劃痕，讓污泥在此階段通過重新分布，改善壓榨脫水的效率及效果，實現污泥壓得更干的目的。
二、本發明通過設置的震動機構，進而能夠在濾布移動過程中，將濾布間歇性地頂起，使得濾布能夠發生振動，加快污泥脫水效率的同時，能夠通過氣孔排出的氣體對污泥輸送完成的濾布進行清理，避免濾布出現堵塞，保證脫水的效率。
（發明人：曾琳;彭哲峰;陳凡）
