公布日：2024.05.03

申請日：2024.03.30

分類號：B01D36/04(2006.01)I;B01D29/64(2006.01)I;B01D29/66(2006.01)I

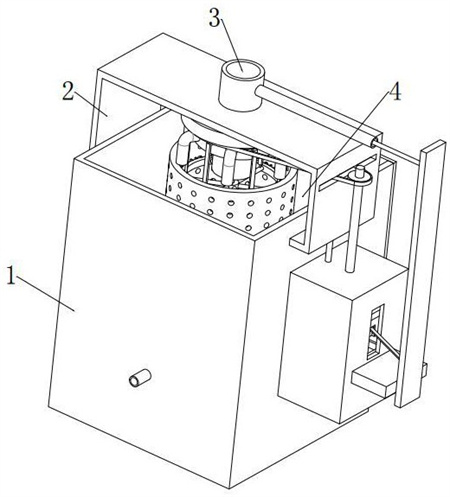

摘要

本發明涉及污水處理設備技術領域，具體為一種便于污泥分離的一體式污水處理裝置，包括：除污箱；進水管設置在所述除污箱外側，通過固定架與所述除污箱相連；分離過濾機構；沉淀機構；其中，所述分離過濾機構包括：環狀篩筒，所述環狀篩筒設置在所述進水管輸出端外側，通過支撐板與除污箱相連；污泥清理組件，所述污泥清理組件包括：旋轉吹污組件、清掃組件和連接組件；污泥回收存儲組件與所述環狀篩筒相連，且與所述支撐板相連。本裝置通過設置分離過濾機構，配合所述沉淀機構，能對污水進行多重凈化，且能在過濾過程中對附著在環狀篩筒上的污泥進行清理和回收，從而減少人工清理污泥繁瑣的工作量，提高了本裝置的工作效率。

權利要求書

1.一種便于污泥分離的一體式污水處理裝置，其特征在于，包括：除污箱；進水管，所述進水管設置在所述除污箱外側，通過固定架與所述除污箱相連；分離過濾機構，所述分離過濾機構設置在所述進水管與所述除污箱之間，與除污箱相連，用于實現對污水中污泥的過濾，并實現對被過濾污泥的自動清理與回收；沉淀機構，所述沉淀機構設置在所述分離過濾機構與所述除污箱之間，用于實現對污水的沉淀過濾；其中，所述分離過濾機構包括：環狀篩筒，所述環狀篩筒設置在所述進水管輸出端外側，通過支撐板與除污箱相連，用于過濾污水中的污泥；污泥清理組件，所述污泥清理組件包括：旋轉吹污組件、清掃組件和連接組件，所述旋轉吹污組件與所述固定架相連，輸出端與所述環狀篩筒相對設置，所述旋轉吹污組件與所述環狀篩筒之間設置有與所述環狀篩筒內壁相連的清掃組件，所述連接組件與所述清掃組件相連，且與所述進水管相連；導氣傳動組件，所述導氣傳動組件與所述除污箱相連，與所述旋轉吹污組件相連，且與所述連接組件相連，用于驅動所述旋轉吹污組件吹落附著在環狀篩筒內壁上的污泥，并實現清掃組件的升降；污泥回收存儲組件，所述污泥回收存儲組件與所述環狀篩筒相連，且與所述支撐板相連，用于配合所述旋轉吹污組件和清掃組件實現對污泥的回收和存儲；所述導氣傳動組件包括：控制箱，所述控制箱固定連接設置在所述除污箱外側；動力單元，所述動力單元固定連接設置在所述控制箱內側底部，且輸出端通過動力軸與所述旋轉吹污組件相連，用于配合所述動力單元驅動所述旋轉吹污組件旋轉實現對環狀篩筒的全面清污；導氣箱，所述導氣箱固定連接設置在所述控制箱內側，且內側設置有與所述動力軸固定連接的風扇；空氣除塵箱，所述空氣除塵箱滑動連接設置在所述控制箱內側，一側箱壁上固定連接設置有若干吸氣管，另一側箱壁與固定連接設置在所述導氣箱上的導氣管滑動連接；濾框，所述濾框設置在所述導氣管與所述吸氣管之間，與空氣除塵箱固定連接；排氣管，所述排氣管一端與所述導氣箱輸出端固定連接，另一端與所述旋轉吹污組件相連；傳動組件，所述傳動組件設置在所述動力軸與所述連接組件之間，且與所述空氣除塵箱相連，用于配合所述動力軸的旋轉驅動所述連接組件實現清掃組件的往復運動，并實現空氣除塵箱的振動；所述傳動組件包括：偏心旋轉輪，所述偏心旋轉輪與所述動力軸固定連接；推板，所述推板與所述控制箱滑動連接，與所述偏心旋轉輪抵接，內側滑動連接設置有與所述控制箱固定連接的限位板，且通過連接桿與所述空氣除塵箱相連；彈性件，所述彈性件固定連接設置在所述推板與所述限位板之間；調節板，所述調節板與所述推板固定連接，且通過活塞件B與所述連接組件相連，用于配合所述偏心旋轉輪的旋轉驅動所述連接組件實現清掃組件的往復運動；所述旋轉吹污組件包括：固定座，所述固定座與所述固定架固定連接，且內側設置有與所述排氣管相連的導氣腔；導氣轉筒，所述導氣轉筒套設在所述進水管外側，與所述固定座轉動連接，且通過傳動件與所述動力軸相連；通氣管，所述通氣管設置在所述固定座與所述導氣轉筒之間，一端與所述導氣轉筒固定連接，另一端通至所述導氣腔內側；吹污管，所述吹污管環繞設置在所述導氣轉筒外側，一端與所述導氣轉筒固定連接，另一端與所述環狀篩筒筒壁相對設置；所述清掃組件包括：連接架，所述連接架設置在所述環狀篩筒內側，外側固定連接設置有與所述環狀篩筒內壁相連的清潔刷；固定桿，所述固定桿與所述導氣轉筒固定連接，且內側滑動連接設置有與所述連接架固定連接的滑桿，用于配合所述導氣轉筒的旋轉實現清潔刷對環狀篩筒內壁的清掃；所述連接組件包括：活塞管，所述活塞管與所述進水管固定連接，一端與所述活塞件B相連，另一端內側滑動連接設置有活塞件A；升降桿，所述升降桿設置在所述活塞件A與所述連接架之間，一端與所述連接架固定連接，另一端與所述活塞件A轉動連接，用于配合所述活塞件B的移動實現清潔刷的上下往復運動。

2.根據權利要求1所述的便于污泥分離的一體式污水處理裝置，其特征在于，所述污泥回收存儲組件包括：放置板，所述放置板設置在所述環狀篩筒與所述沉淀機構之間，通過伸縮件A與所述支撐板相連；存儲箱，所述存儲箱設置在所述放置板與所述環狀篩筒之間，用于配合所述放置板的升降實現對存儲箱的固定；活動板，所述活動板滑動連接設置在所述存儲箱內側，通過伸縮件B與所述存儲箱相連，用于配合所述存儲箱實現對污泥的回收和存儲。

3.根據權利要求1所述的便于污泥分離的一體式污水處理裝置，其特征在于，所述沉淀機構包括：雜質沉淀箱，所述雜質沉淀箱設置在所述分離過濾機構底端外側，與所述除污箱固定連接；出水管，所述出水管固定連接設置在所述雜質沉淀箱與所述除污箱之間。

發明內容

本發明的目的在于提供一種便于污泥分離的一體式污水處理裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種便于污泥分離的一體式污水處理裝置，包括：除污箱；進水管，所述進水管設置在所述除污箱外側，通過固定架與所述除污箱相連；分離過濾機構，所述分離過濾機構設置在所述進水管與所述除污箱之間，與除污箱相連，用于實現對污水中污泥的過濾，并實現對被過濾污泥的自動清理與回收；沉淀機構，所述沉淀機構設置在所述分離過濾機構與所述除污箱之間，用于實現對污水的沉淀過濾；其中，所述分離過濾機構包括：環狀篩筒，所述環狀篩筒設置在所述進水管輸出端外側，通過支撐板與除污箱相連，用于過濾污水中的污泥；污泥清理組件，所述污泥清理組件包括：旋轉吹污組件、清掃組件和連接組件，所述旋轉吹污組件與所述固定架相連，輸出端與所述環狀篩筒相對設置，所述旋轉吹污組件與所述環狀篩筒之間設置有與所述環狀篩筒內壁相連的清掃組件，所述連接組件與所述清掃組件相連，且與所述進水管相連；導氣傳動組件，所述導氣傳動組件與所述除污箱相連，與所述旋轉吹污組件相連，且與所述連接組件相連，用于驅動所述旋轉吹污組件吹落附著在環狀篩筒內壁上的污泥，并實現清掃組件的升降；污泥回收存儲組件，所述污泥回收存儲組件與所述環狀篩筒相連，且與所述支撐板相連，用于配合所述旋轉吹污組件和清掃組件實現對污泥的回收和存儲。

與現有技術相比，本發明的有益效果是：

裝置運行時，污水沿進水管進入環狀篩筒內側，環狀篩筒對污水中的污泥進行過濾，經過過濾后的污水進入沉淀機構內側，沉淀機構對污水進行二次過濾，對污泥進行清理時，導氣傳動組件驅動所述旋轉吹污組件旋轉，并實現空氣的流動，空氣從旋轉吹污組件排出，將附著在環狀篩筒內壁上的污泥吹落，同時，旋轉吹污組件還能帶動清掃組件進行旋轉，清掃組件能對環狀篩筒內壁進行清掃，導氣傳動組件還能利用連接組件驅動所述清掃組件進行上下往復運動，使得環狀篩筒內側的污泥能得到充分的清理，被清理的污泥被存儲在污泥回收存儲組件內側，本申請相對于現有技術中污水處理設備，結構復雜，使用不便，分離不夠徹底，且每次過濾后都需要工作人員進行繁瑣的清理操作，從而影響污水處理裝置的使用效率，通過設置分離過濾機構，配合所述沉淀機構，能對污水進行多重凈化，且能在過濾過程中對附著在環狀篩筒上的污泥進行清理和回收，從而減少了污泥清理的繁瑣，大大提高了污水處理裝置的工作效率。

（發明人：張鳳仙;吳憲;王清;王少濤;段貴明;楊振宇;溫?zé)ㄖ?/span>;趙敏;張威;夏春剛;徐玲;王淵）
