公布日：2023.10.31

申請日：2023.07.24

分類號：C02F11/14(2019.01)I;C02F11/125(2019.01)I;C02F11/122(2019.01)I

摘要

本申請?zhí)峁┮环N污泥濃縮工藝以及系統。上述的污泥濃縮系統包括泥水分離裝置和污泥壓縮裝置。二段螺旋抽濾器包括混合殼體、螺旋桿、濾布、抽濾殼體、抽濾管和抽濾箱，混合殼體內壁開設有漏水孔，且混合殼體的一端部與一段螺旋混合器的出口連通，螺旋桿設置于混合殼體內，且螺旋桿的兩端分別與混合殼體轉動連接，濾布貼設于混合殼體的內壁上，且濾布至少遮擋于漏水孔處，抽濾殼體套接于混合殼體上，且漏水孔與抽濾殼體連通，抽濾殼體與抽濾管連通，且抽濾殼體通過抽濾管與抽濾箱連通。污泥壓縮裝置的進口與混合殼體的另一端部連通。上述的污泥濃縮系統能在確保污泥的濃縮穩定性和效率的情況下，實現污泥濃縮設備的結構簡化和控制程序的簡化。

權利要求書

1.一種污泥濃縮系統，其特征在于，包括：泥水分離裝置，所述泥水分離裝置包括一段螺旋混合器和二段螺旋抽濾器，所述一段螺旋混合器的進口用于投入污泥和絮凝劑；所述二段螺旋抽濾器包括混合殼體、螺旋桿、濾布、抽濾殼體、抽濾管和抽濾箱，所述混合殼體內壁開設有漏水孔，且所述混合殼體的一端部與所述一段螺旋混合器的出口連通，所述螺旋桿設置于所述混合殼體內，且所述螺旋桿的兩端分別與所述混合殼體轉動連接，所述濾布貼設于所述混合殼體的內壁上，且所述濾布至少遮擋于所述漏水孔處，所述抽濾殼體套接于所述混合殼體上，且所述漏水孔與所述抽濾殼體連通，所述抽濾殼體與所述抽濾管連通，且所述抽濾殼體通過所述抽濾管與所述抽濾箱連通；污泥壓縮裝置，所述污泥壓縮裝置的進口與所述混合殼體的另一端部連通；所述螺旋桿包括轉動輥、螺旋葉片和軟刮板，所述轉動輥設置于所述混合殼體的內部，且所述轉動輥的兩端分別與所述混合殼體轉動連接，所述螺旋葉片套接于所述轉動輥上，所述螺旋葉片遠離所述轉動輥的一側的周緣設置有軟刮板，所述軟刮板與所述濾布抵接；所述混合殼體包括鏤空區和間隔區，所述鏤空區的周緣與所述間隔區連接，所述漏水孔開設于所述鏤空區；所述鏤空區的數目為多個，多個所述鏤空區間隔設置在所述間隔區上，每一所述鏤空區上均開設有多個間隔設置的所述漏水孔；每一所述漏水孔的延伸方向與所述鏤空區的厚度方向相交；所述濾布通過膠黏劑貼附于所述間隔區上。

2.根據權利要求1所述的污泥濃縮系統，其特征在于，所述抽濾箱包括儲水箱和抽濾機，所述儲水箱通過所述抽濾管與所述抽濾殼體連通，所述抽濾機的抽濾端與所述儲水箱連通。

3.根據權利要求2所述的污泥濃縮系統，其特征在于，所述抽濾管的一端位于所述儲水箱的底部，所述抽濾機的抽濾端位于所述儲水箱的頂部；及/或，所述儲水箱用于至多儲存80%的水。

4.根據權利要求2所述的污泥濃縮系統，其特征在于，所述儲水箱上開設有出水口，所述出水口位于所述儲水箱的底部。

5.根據權利要求1所述的污泥濃縮系統，其特征在于，所述二段螺旋抽濾器還包括電機，所述轉動輥的一端至少部分突出于所述混合殼體并與所述電機的動力輸出端連接。

6.根據權利要求1所述的污泥濃縮系統，其特征在于，所述污泥濃縮系統還包括污泥泵，所述一段螺旋混合器的出口通過所述污泥泵與所述混合殼體的一端部連通。

7.根據權利要求1所述的污泥濃縮系統，其特征在于，所述一段螺旋混合器包括混合螺桿、混合罐和混合電機，所述混合螺桿設置于所述混合罐中，且所述混合螺桿的一端至少部分突出于所述混合罐并與所述混合電機的動力輸出端連接，以及所述混合螺桿的兩端分別與所述混合螺桿轉動連接，所述混合罐開設有進口和出口，所述進口和所述出口分別位于所述混合罐的兩端部。

8.一種采用如權利要求1~7中任一項的所述的污泥濃縮系統的污泥濃縮工藝，其特征在于，包括如下步驟：獲取污泥和絮凝劑；將所述污泥和所述絮凝劑一并進行混合操作，得到一級污泥；對所述一級污泥進行螺旋分散抽濾操作，以使所述一級污泥在剪切混合中抽濾除去游離水，得到二級污泥；對所述二級污泥進行板框壓濾操作，得到濃縮污泥。

9.根據權利要求8所述的污泥濃縮工藝，其特征在于，對所述一級污泥進行螺旋分散抽濾操作，具體為：對所述一級污泥進行螺旋輸送，以使所述一級污泥剪切混合，同步對所述一級污泥進行抽濾，以使所述一級污泥在剪切混合中抽濾除去游離水。

發明內容

本發明的目的是克服現有技術中的不足之處，提供一種能在確保污泥的濃縮穩定性和效率的情況下，實現污泥濃縮設備的結構簡化和控制程序的簡化的污泥濃縮工藝以及系統。

本發明的目的是通過以下技術方案來實現的：

一種污泥濃縮系統，包括：

泥水分離裝置，所述泥水分離裝置包括一段螺旋混合器和二段螺旋抽濾器，所述一段螺旋混合器的進口用于投入污泥和絮凝劑；

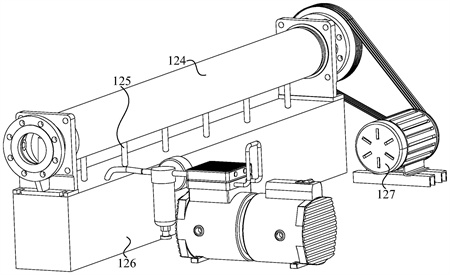

所述二段螺旋抽濾器包括混合殼體、螺旋桿、濾布、抽濾殼體、抽濾管和抽濾箱，所述混合殼體內壁開設有漏水孔，且所述混合殼體的一端部與所述一段螺旋混合器的出口連通，所述螺旋桿設置于所述混合殼體內，且所述螺旋桿的兩端分別與所述混合殼體轉動連接，所述濾布貼設于所述混合殼體的內壁上，且所述濾布至少遮擋于所述漏水孔處，所述抽濾殼體套接于所述混合殼體上，且所述漏水孔與所述抽濾殼體連通，所述抽濾殼體與所述抽濾管連通，且所述抽濾殼體通過所述抽濾管與所述抽濾箱連通；

污泥壓縮裝置，所述污泥壓縮裝置的進口與所述混合殼體的另一端部連通。

在其中一個實施例中，所述抽濾箱包括儲水箱和抽濾機，所述儲水箱通過所述抽濾管與所述抽濾殼體連通，所述抽濾機的抽濾端與所述儲水箱連通。

在其中一個實施例中，所述抽濾管的一端位于所述儲水箱的底部，所述抽濾機的抽濾端位于所述儲水箱的頂部。

在其中一個實施例中，所述儲水箱用于至多儲存80％的水。

在其中一個實施例中，所述儲水箱上開設有出水口，所述出水口位于所述儲水箱的底部。

在其中一個實施例中，所述螺旋桿包括轉動輥、螺旋葉片和軟刮板，所述轉動輥設置于所述混合殼體的內部，且所述轉動輥的兩端分別與所述混合殼體轉動連接，所述螺旋葉片套接于所述轉動輥上，所述螺旋葉片遠離所述轉動輥的一側的周緣設置有軟刮板，所述軟刮板與所述濾布抵接。

在其中一個實施例中，所述二段螺旋抽濾器還包括電機，所述轉動輥的一端至少部分突出于所述混合殼體并與所述電機的動力輸出端連接。

在其中一個實施例中，所述污泥濃縮系統還包括污泥泵，所述一段螺旋混合器的出口通過所述污泥泵與所述混合殼體的一端部連通。

在其中一個實施例中，所述一段螺旋混合器包括混合螺桿、混合罐和混合電機，所述混合螺桿設置于所述混合罐中，且所述混合螺桿的一端至少部分突出于所述混合罐并與所述混合電機的動力輸出端連接，以及所述混合螺桿的兩端分別與所述混合螺桿轉動連接，所述混合罐開設有進口和出口，所述進口和所述出口分別位于所述混合罐的兩端部。

一種污泥濃縮工藝，包括如下步驟：

獲取污泥和絮凝劑；

將所述污泥和所述絮凝劑一并進行混合操作，得到一級污泥；

對所述一級污泥進行螺旋分散抽濾操作，以使所述一級污泥在剪切混合中抽濾除去游離水，得到二級污泥；

對所述二級污泥進行板框壓濾操作，得到濃縮污泥。

在其中一個實施例中，對所述一級污泥進行螺旋分散抽濾操作，具體為：對所述一級污泥進行螺旋輸送，以使所述一級污泥剪切混合，同步對所述一級污泥進行抽濾，以使所述一級污泥在剪切混合中抽濾除去游離水。

與現有技術相比，本發明至少具有以下優點：

本發明的污泥濃縮系統，使得一段螺旋混合器的進口用于投入污泥和絮凝劑，以對污泥和絮凝劑以螺旋混合的方式實現快速充分地混合，有效地確保了絮凝劑的充分利用，且實現了污泥中游離水的更多分離，進而實現了絮凝劑的利用率而減少了絮凝劑的使用，并且較好地確保了污泥的脫水率；此外，使得混合殼體的一端部與一段螺旋混合器的出口連通，濾布至少遮擋于漏水孔處，抽濾殼體套接于混合殼體上，且漏水孔與抽濾殼體連通，抽濾殼體通過抽濾管與抽濾箱連通，即使得經過絮凝劑的脫水處理的污泥進入混合殼體內，而混合殼體內設置有轉動連接的螺旋桿，使得混合殼體內的污泥在剪切力的作用下更容易釋放內部的游離水，進而配合濾布、抽濾殼體和抽濾箱，使得污泥在剪切力的作用下釋放的游離水同步在抽濾箱的作用下通過抽濾殼體被充分快速地抽濾至抽濾箱中，確保了污泥的濃縮穩定性和效率，且避免了帶式壓濾機中的濾布的傳動過程的糾偏控制設備的增設，即實現了污泥濃縮設備的結構簡化和控制程序的簡化。

（發明人：蘇威;葉樹勤;崔新漢;吳輝銳;郭升彬;陳素娟;鐘嘉麗）
