公布日：2023.11.10
申請日：2023.08.31
分類號：B01D33/03(2006.01)I;B01D33/46(2006.01)I;B01D33/48(2006.01)I;B01D33/76(2006.01)I
摘要
本發明申請提供鈦白粉生產用廢水處理裝置，屬于廢水處理裝置技術領域，包括外殼與過濾網，所述外殼的頂面上設置有入水管，所述外殼底部的側壁上設置有出水管，所述外殼的外壁上設置有驅動組件，所述驅動組件上設置有疏通組件、調節組件與推送組件，所述外殼的側壁上設置有出料組件，所述過濾網的兩側外壁上均固定安裝有轉動塊，所述轉動塊轉動安裝在外殼的內壁上；本發明中，通過設置有驅動組件與疏通組件，通過該設計，有效實現了將過濾網上被堵塞的孔洞進行疏通，避免了過濾網在過濾廢水時的過濾效果不斷下降，大大提高了后期的廢水處理中過濾效果，使用效果好。
權利要求書

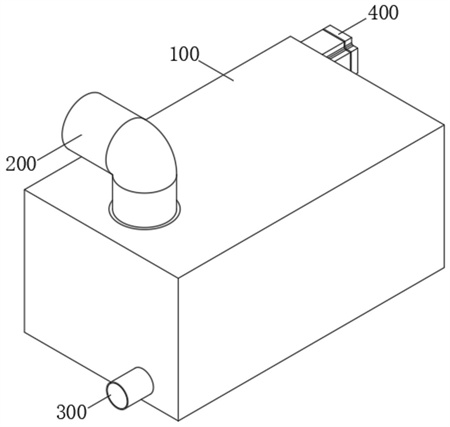

1.鈦白粉生產用廢水處理裝置，包括外殼(100)與過濾網(900)，其特征在于：所述外殼(100)的頂面上設置有入水管(200)，所述外殼(100)底部的側壁上設置有出水管(300)，所述外殼(100)的外壁上設置有驅動組件(400)，所述驅動組件(400)上設置有疏通組件(500)、調節組件(700)與推送組件(800)，所述外殼(100)的側壁上設置有出料組件(600)，所述過濾網(900)的兩側外壁上均固定安裝有轉動塊(1000)，所述轉動塊(1000)轉動安裝在外殼(100)的內壁上。
2.如權利要求1所述的鈦白粉生產用廢水處理裝置，其特征在于：所述驅動組件(400)包括電機(401)與滑桿(404)，所述電機(401)固定安裝在外殼(100)的一側外壁上，所述電機(401)的輸出軸一端固定安裝有往復絲杠(402)，所述往復絲杠(402)的外壁上螺紋安裝有內螺紋環(403)，所述滑桿(404)固定安裝在外殼(100)的內壁上，所述滑桿(404)的外壁上滑動安裝有圓環(405)。
3.如權利要求2所述的鈦白粉生產用廢水處理裝置，其特征在于：所述疏通組件(500)包括第二皮帶輪(504)、第一皮帶輪(502)與集水管(508)，所述往復絲杠(402)的一端固定安裝有第二齒輪(506)，所述第二皮帶輪(504)與第一皮帶輪(502)均轉動安裝在外殼(100)的內壁上，所述第二皮帶輪(504)的外壁上固定安裝有第一齒輪(505)。
4.如權利要求3所述的鈦白粉生產用廢水處理裝置，其特征在于：所述第一齒輪(505)與第二齒輪(506)之間嚙合連接，所述，所述第二皮帶輪(504)與第一皮帶輪(502)的外部設置有皮帶(503)，所述第一皮帶輪(502)的外壁固定安裝有傳動桿(501)，所述傳動桿(501)的外壁上固定安裝有銜接環(511)，所述銜接環(511)的外壁上固定安裝有敲擊塊(512)。
5.如權利要求4所述的鈦白粉生產用廢水處理裝置，其特征在于：所述集水管(508)的兩端均固定安裝在內螺紋環(403)與圓環(405)的外壁上，所述集水管(508)的頂面上固定安裝有噴水頭(507)，所述集水管(508)的底部固定安裝有導水管(509)，所述導水管(509)的另一端固定安裝有水泵(510)，所述水泵(510)固定安裝在外殼(100)底部的內壁上。
6.如權利要求5所述的一種木托盤的生產加工工藝，其特征在于：所述推送組件(800)包括推送桿(801)，所述推送桿(801)的底部固定安裝有刮板(802)，所述過濾網(900)的頂面與刮板(802)之間滑動連接。
7.如權利要求6所述的一種木托盤的生產加工工藝，其特征在于：所述出料組件(600)包括出料框(603)與長板(601)，所述出料框(603)兩側的內壁上均固定安裝有擋板(604)，所述擋板(604)固定安裝在過濾網(900)的頂面上。
8.如權利要求7所述的一種木托盤的生產加工工藝，其特征在于：所述長板(601)的底部固定安裝有長桿(602)，所述長桿(602)的外壁上套裝有第一彈簧(605)，所述長桿(602)貫穿于長板(601)內部設置的通孔，所述第一彈簧(605)的一端固定安裝在長板(601)的底部，所述第一彈簧(605)的另一端固定安裝在出料框(603)的外壁上，所述出料框(603)與長板(601)均固定安裝在外殼(100)一側內部設置的出料槽的內壁上。
9.如權利要求8所述的一種木托盤的生產加工工藝，其特征在于：所述調節組件(700)包括連接塊(701)、滑塊(705)與行程板(706)，所述連接塊(701)均固定安裝在內螺紋環(403)與圓環(405)的外壁上，所述連接塊(701)的外壁上設置有滑槽(702)與凹槽(703)，所述凹槽(703)的內壁上固定安裝有行程桿(707)。
10.如權利要求9所述的一種木托盤的生產加工工藝，其特征在于：所述行程桿(707)的外壁上套裝有第二彈簧(704)，所述滑塊(705)與行程板(706)均固定安裝在推送桿(801)兩端的外壁上，所述滑槽(702)的內壁與滑塊(705)之間滑動連接，所述行程板(706)滑動安裝在行程桿(707)的外壁上，所述第二彈簧(704)的一端固定安裝在凹槽(703)的內壁上，所述第二彈簧(704)的另一端固定安裝在行程板(706)的外壁上。
發明內容
本發明的目的在于：為了解決現如今鈦白粉生產中的廢水處理時需要對其進行過濾，廢水處理裝置中的過濾網在進行長時間的過濾時，過濾網上的孔洞會不斷地逐步堵塞，使過濾網上的孔洞無法過濾廢水，導致過濾網在過濾廢水時的過濾效果不斷下降，大大降低了后期的廢水處理中過濾效果，實際應用效果不佳的問題，而提出的涉及鈦白粉生產用廢水處理裝置。
為解決上述技術問題，本發明申請提供鈦白粉生產用廢水處理裝置，包括外殼與過濾網，所述外殼的頂面上設置有入水管，所述外殼底部的側壁上設置有出水管，所述外殼的外壁上設置有驅動組件，所述驅動組件上設置有疏通組件、調節組件與推送組件，所述外殼的側壁上設置有出料組件，所述過濾網的兩側外壁上均固定安裝有轉動塊，所述轉動塊轉動安裝在外殼的內壁上。
作為上述技術方案的進一步描述：所述驅動組件包括電機與滑桿，所述電機固定安裝在外殼的一側外壁上，所述電機的輸出軸一端固定安裝有往復絲杠，所述往復絲杠的外壁上螺紋安裝有內螺紋環，所述滑桿固定安裝在外殼的內壁上，所述滑桿的外壁上滑動安裝有圓環。
作為上述技術方案的進一步描述：所述疏通組件包括第二皮帶輪、第一皮帶輪與集水管，所述往復絲杠的一端固定安裝有第二齒輪，所述第二皮帶輪與第一皮帶輪均轉動安裝在外殼的內壁上，所述第二皮帶輪的外壁上固定安裝有第一齒輪。
作為上述技術方案的進一步描述：所述第一齒輪與第二齒輪之間嚙合連接，所述，所述第二皮帶輪與第一皮帶輪的外部設置有皮帶，所述第一皮帶輪的外壁固定安裝有傳動桿，所述傳動桿的外壁上固定安裝有銜接環，所述銜接環的外壁上固定安裝有敲擊塊。
作為上述技術方案的進一步描述：所述集水管的兩端均固定安裝在內螺紋環與圓環的外壁上，所述集水管的頂面上固定安裝有噴水頭，所述集水管的底部固定安裝有導水管，所述導水管的另一端固定安裝有水泵，所述水泵固定安裝在外殼底部的內壁上。
作為上述技術方案的進一步描述：所述推送組件包括推送桿，所述推送桿的底部固定安裝有刮板，所述過濾網的頂面與刮板之間滑動連接。
作為上述技術方案的進一步描述：所述出料組件包括出料框與長板，所述出料框兩側的內壁上均固定安裝有擋板，所述擋板固定安裝在過濾網的頂面上。
作為上述技術方案的進一步描述：所述長板的底部固定安裝有長桿，所述長桿的外壁上套裝有第一彈簧，所述長桿貫穿于長板內部設置的通孔，所述第一彈簧的一端固定安裝在長板的底部，所述第一彈簧的另一端固定安裝在出料框的外壁上，所述出料框與長板均固定安裝在外殼一側內部設置的出料槽的內壁上。
作為上述技術方案的進一步描述：所述調節組件包括連接塊、滑塊與行程板，所述連接塊均固定安裝在內螺紋環與圓環的外壁上，所述連接塊的外壁上設置有滑槽與凹槽，所述凹槽的內壁上固定安裝有行程桿。
作為上述技術方案的進一步描述：所述行程桿的外壁上套裝有第二彈簧，所述滑塊與行程板均固定安裝在推送桿兩端的外壁上，所述滑槽的內壁與滑塊之間滑動連接，所述行程板滑動安裝在行程桿的外壁上，所述第二彈簧的一端固定安裝在凹槽的內壁上，所述第二彈簧的另一端固定安裝在行程板的外壁上。
綜上所述，與現有技術相比，本申請包括以下至少一種有益技術效果：1、本發明中，通過設置有驅動組件與疏通組件，打開電機，電機的輸出軸一端帶動往復絲杠轉動，往復絲杠帶動第二齒輪轉動，第二齒輪與第一齒輪之間嚙合連接，第一齒輪同步轉動，第一齒輪帶動第二皮帶輪轉動，第二皮帶輪通過皮帶帶動第一皮帶輪轉動，第一皮帶輪帶動傳動桿轉動，傳動桿通過銜接環帶動敲擊塊轉動，對過濾網的一端不斷地敲擊，使其發生振動，再打開水泵，水泵抽取已過濾的廢水并導至導水管，廢水通過導水管、集水管與噴水頭噴射至過濾網上，過濾網上堵塞的孔洞被噴射出的廢水進行疏通，通過該設計，有效實現了將過濾網上被堵塞的孔洞進行疏通，避免了過濾網在過濾廢水時的過濾效果不斷下降，大大提高了后期的廢水處理中過濾效果，使用效果好。
2、本發明中，通過設置有推送組件與出料組件，往復絲杠與其外壁上的內螺紋環之間螺紋連接，往復絲杠轉動的同時帶動了內螺紋環在其外壁上位移，內螺紋環帶動連接塊位移，連接塊帶動推送桿位移，推送桿帶動刮板在過濾網的外壁上位移，將過濾網上過濾出的雜質通過出料框推送出，通過該設計，有效實現了將過濾網上過濾出的雜質推送出裝置外，在廢水過濾處理中無需人工對其進行清理雜質，大大提高了人工勞動強度，使用效果好。
3、本發明中，通過設置有調節組件，推送桿帶動刮板在過濾網的外壁上位移的同時過濾網不斷地發生上下振動，過濾網振動位移的同時帶動了刮板位移，刮板帶動推送桿位移，推送桿兩側的滑塊在滑槽內壁上位移，推送桿帶動行程板在行程桿上位移，同時擠壓第二彈簧，使刮板緊緊貼合過濾網上，通過該設計，有效實現了在對過濾網上的雜質進行推送時能夠緊緊貼合在過濾網上，將其頂面上的雜質能夠完全推送出去，無法遺留一點雜質，大大提高了去除雜質的效果，使用效果好。
（發明人：王剛;孫鵬;張曉鋒）
