公布日：2023.10.31
申請日：2023.08.16
分類號：C02F1/00(2023.01)I;B01D29/03(2006.01)I;B01D29/94(2006.01)I;B01D29/90(2006.01)I;B01D36/00(2006.01)I;C02F103/10(2006.01)N
摘要
本發明提供了一種油田用污水過濾裝置，其包括豎直設立的罐體；所述罐體內自上而下依次設置有過濾裝置和分隔件；所述過濾裝置和分隔件將罐體內腔自上而下依次分割為潔凈水室、污水反應凈化室和污泥收集室；所述污水反應凈化室內設置有污泥收集桶，污泥收集桶底部設置有出泥口，出泥口通過輸泥管與所述污泥收集室連通；所述分隔件呈漏斗型，底部設置有進水口；所述潔凈水室在所述罐體側壁或頂部設置有出水口。本發明大大提升了凈化效率，在過濾效果和效率不變的情況下，減小了設備體積、節約占地面積及投資，操作簡單，運行費用低。
權利要求書
1.一種油田用污水過濾裝置，其特征在于，包括：豎直設立的罐體；所述罐體內自上而下依次設置有過濾裝置和分隔件；所述過濾裝置和分隔件將罐體內腔自上而下依次分割為潔凈水室、污水反應凈化室和污泥收集室；所述污水反應凈化室內設置有污泥收集桶，污泥收集桶底部設置有出泥口，出泥口通過輸泥管與所述污泥收集室連通；所述分隔件呈漏斗型，底部設置有進水口；所述潔凈水室在所述罐體側壁或頂部設置有出水口。
2.根據權利要求1所述的油田用污水過濾裝置，其特征在于，在水平投影面內，所述進水口和所述污泥收集桶設置在所述分隔件和罐體的中心位置；所述污泥收集桶橫截面為圓形，污泥收集桶架設在所述進水口的上方，污泥收集桶與所述分隔件以及所述罐體側壁之間形成一個環形通道。
3.根據權利要求1所述的油田用污水過濾裝置，其特征在于，還包括豎直設置的污水上升管，污水上升管上端與所述分隔件的進水口連接，污水上升管下端與污水輸送管路連通。
4.根據權利要求1所述的油田用污水過濾裝置，其特征在于，還包括錐桶型的污泥匯集件，污泥匯集件設置在所述分隔件下方，污泥匯集件與分隔件和所述罐體側壁之間合圍出所述污泥收集室，用于承接自所述輸泥管排出的污泥。
5.根據權利要求1所述的油田用污水過濾裝置，其特征在于，所述過濾裝置為波紋板式過濾器。
6.根據權利要求1所述的油田用污水過濾裝置，其特征在于，所述污水反應凈化室和污泥收集室在罐體側壁上開設有人孔；和/或，所述罐體在所述污泥匯集件的下方開設有人孔。
7.根據權利要求1所述的油田用污水過濾裝置，其特征在于，所述出泥口和輸泥管的數量為多組，多組出泥口和輸泥管在污泥收集桶的周向上均勻間隔布設。
8.根據權利要求7所述的油田用污水過濾裝置，其特征在于，所述輸泥管橫截面形狀為扁平狀，多個所述輸泥管呈扇葉形式螺旋布設，用于迫使污水呈旋流方式向上流動。
9.根據權利要求1所述的油田用污水過濾裝置，其特征在于，還包括支撐桿，支撐桿傾斜設置，兩端分別與所述污泥收集桶和分隔件連接，用于支撐所述污泥收集桶。
10.根據權利要求9所述的油田用污水過濾裝置，其特征在于，多根所述支撐桿在所述污泥收集桶的周向上均勻間隔布設；支撐桿橫截面形狀為扁平狀，多個所述支撐桿呈扇葉形式螺旋布設，用于迫使污水呈旋流方式向上流動。
發明內容
本發明的目的在于提供一種油田用污水過濾裝置，以解決現有技術中存在的至少一個上述技術問題。

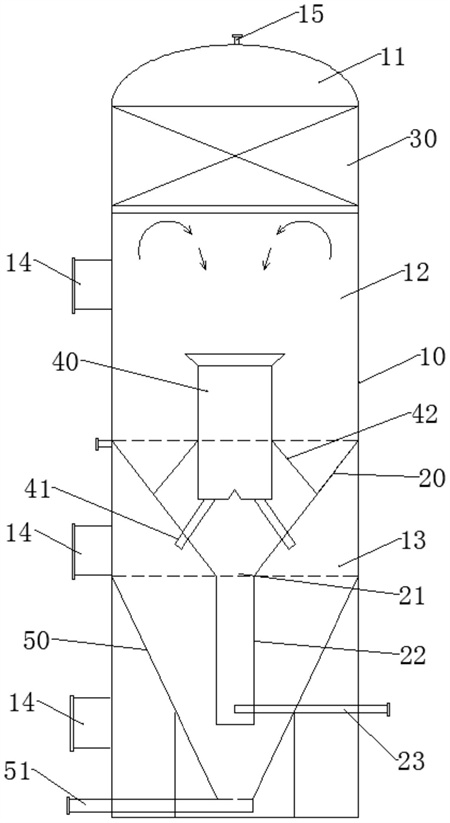

為解決上述技術問題，本發明提供的一種油田用污水過濾裝置，包括：豎直設立的罐體；所述罐體內自上而下依次設置有過濾裝置和分隔件；所述過濾裝置和分隔件將罐體內腔自上而下依次分割為潔凈水室、污水反應凈化室和污泥收集室；所述污水反應凈化室內設置有污泥收集桶，污泥收集桶底部設置有出泥口，出泥口通過輸泥管與所述污泥收集室連通；所述分隔件呈漏斗型，底部設置有進水口；所述潔凈水室在所述罐體側壁或頂部設置有出水口。
工作時，污水自漏斗型的分隔件底部的進水口進入污水反應凈化室，水中的污泥隨著水流上行，收到過濾裝置的阻隔后下行落入污泥收集桶，污泥收集桶內水流減緩，污泥逐漸聚集和沉淀于底部，后通過出泥口落入下方的污泥收集室內。污泥在過濾裝置底部受阻集聚，形成一個懸浮過濾層，從而整體上提升了凈化效率，在過濾效果和效率不變的情況下，減小了設備體積、節約占地面積及投資，操作簡單，運行費用低。
進一步地，在水平投影面內，所述進水口和所述污泥收集桶設置在所述分隔件和罐體的中心位置；所述污泥收集桶橫截面為圓形，污泥收集桶架設在所述進水口的上方，污泥收集桶與所述分隔件以及所述罐體側壁之間形成一個環形通道。
工作時，污水通過進水口進入環形通道，在遇阻于上方過濾裝置后形成一個渦流，渦流在所述污水反應凈化室中心形成一股下沉的力量，懸浮于過濾裝置底部的污泥隨著渦流流入污泥收集桶內，過濾效果和效率大大提升。
進一步地，還包括豎直設置的污水上升管，污水上升管上端與所述分隔件的進水口連接，污水上升管下端與污水輸送管路連通。
進一步地，還包括錐桶型的污泥匯集件，污泥匯集件設置在所述分隔件下方，污泥匯集件與分隔件和所述罐體側壁之間合圍出所述污泥收集室，用于承接自所述輸泥管排出的污泥。
進一步地，所述污泥匯集件的底部設置有排污口，排污口與排污管路連通。排污管路用于將污泥輸送出罐體。
進一步地，所述過濾裝置為波紋板式過濾器。
進一步地，所述污水反應凈化室和污泥收集室在罐體側壁上開設有人孔。
進一步地，所述罐體在所述污泥匯集件的下方開設有人孔。
進一步地，所述出泥口和輸泥管的數量為多組，多組出泥口和輸泥管在污泥收集桶的周向上均勻間隔布設。
進一步地，所述輸泥管橫截面形狀為扁平狀，多個所述輸泥管呈扇葉形式螺旋布設，用于迫使污水呈旋流方式向上流動。
即，通過扇葉形式的輸泥管設置方式，污水會以螺旋方式旋轉著流過環形通道，使得污水充分混合反應上升，該旋流也有助于對過濾裝置底面進行沖刷，帶走附著在過濾裝置底部的污泥（該污泥容易堵塞過濾孔），進而提高過濾效果。
優選地，過濾裝置、分隔件、污泥收集桶以及污泥匯集件采用合成樹脂等復合材料制成，從而可提高整體過濾結構的抗腐化能力。
進一步地，還包括支撐桿，支撐桿傾斜設置，兩端分別與所述污泥收集桶和分隔件連接，用于支撐所述污泥收集桶。
進一步地，多根所述支撐桿在所述污泥收集桶的周向上均勻間隔布設；支撐桿橫截面形狀為扁平狀，多個所述支撐桿呈扇葉形式螺旋布設，用于迫使污水呈旋流方式向上流動。
進一步地，在水平投影平面內，所述支撐桿和所述輸泥管交錯布設。
進一步地，在所述污水反應凈化室內設置有多個導流片；在高度方向上，導流片設置在所述污泥收集桶的上方，且多個導流片沿周向逐漸升高布設；多個導流片在周向上間隔布設；所述導流片一端固定連接在所述罐體側壁上，導流片另一端逐漸傾斜向下延伸到所述污泥收集桶的口沿上方內側。
進一步地，所述導流片為矩形片或扇形。
進一步地，所有的所述導流片另一端的寬度的總和是所述污泥收集桶的口沿周長的2/3~5/6。
采用上述技術方案，本發明具有如下有益效果：本發明提供的一種油田用污水過濾裝置，大大提升了凈化效率，在過濾效果和效率不變的情況下，減小了設備體積、節約占地面積及投資，操作簡單，運行費用低。
（發明人：曹付軍;王超;盧小青;劉士躍;張明霞;劉晶;李濤;劉英華）
