公布日：2023.10.31
申請日：2023.08.14
分類號：C02F1/52(2023.01)I
摘要
本發明公開了一種飛灰水洗液凈化系統，包括沉淀箱，所述沉淀箱的上端固定嵌裝有布水盒，所述布水盒的兩側壁上均固定連接有殼體，所述布水盒的頂部貫穿設有與其固定連接的進水管，所述布水盒的內側設有葉輪，所述葉輪的中心處固定插裝有轉軸，所述轉軸的兩端均貫穿布水盒、殼體并轉動連接在殼體的內側壁上，所述布水盒的下端連接有對稱的兩個布水機構。本發明利用水洗液的沖擊力驅動葉輪轉動，無需設置額外的驅動源，更加節能，并且能夠在均勻布水的同時，對實現布水管的擺動和泵氣，能夠使得水洗液中新的污泥與舊的污泥進行混合，利于形成更大的污泥絮體，有利于水洗液中的污泥進行沉降。
權利要求書

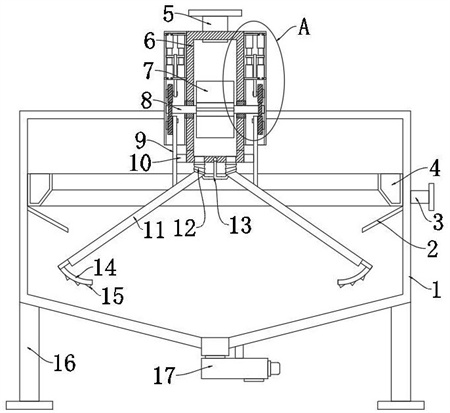

1.一種飛灰水洗液凈化系統，包括沉淀箱（1），其特征在于，所述沉淀箱（1）的上端固定嵌裝有布水盒（6），所述布水盒（6）的兩側壁上均固定連接有殼體（18），所述布水盒（6）的頂部貫穿設有與其固定連接的進水管（5），所述布水盒（6）的內側設有葉輪（7），所述葉輪（7）的中心處固定插裝有轉軸（8），所述轉軸（8）的兩端均貫穿布水盒（6）、殼體（18）并轉動連接在殼體（18）的內側壁上，所述布水盒（6）的下端連接有對稱的兩個布水機構，所述布水盒（6）的側壁上設有與布水機構連接的擺動機構，所述殼體（18）的內壁上設有與布氣機構連接的泵氣機構，所述沉淀箱（1）的側壁上固定連接有清水自流盒（4），所述沉淀箱（1）的側壁上連接有與清水自流盒（4）連通的清水管（3）。
2.根據權利要求1所述的一種飛灰水洗液凈化系統，其特征在于，所述布水機構包括連接在布水盒（6）下端的軟管（12），所述軟管（12）遠離布水盒（6）的一端固定連接有布水管（11），所述布水管（11）的內部穿設有充氣管（14）。
3.根據權利要求2所述的一種飛灰水洗液凈化系統，其特征在于，所述擺動機構包括固定連接在布水盒（6）側壁上的固定軸（10），所述固定軸（10）的端部轉動套接有擺桿（9），所述擺桿（9）的下端固定連接在布水管（11）的側壁上，所述擺桿（9）靠近上端的側壁上貫穿設有條形槽（28），所述殼體（18）的內側壁上轉動連接有第三齒輪（26），所述第三齒輪（26）的側壁邊緣處固定連接有滑桿（27），所述滑桿（27）滑動連接在條形槽（28）的內側，所述轉軸（8）上固定套接有第二齒輪（25），所述第三齒輪（26）嚙合在第二齒輪（25）的下側。
4.根據權利要求3所述的一種飛灰水洗液凈化系統，其特征在于，所述泵氣機構包括轉動連接在殼體（18）內側壁上的第一齒輪（23），所述第一齒輪（23）的側壁邊緣處轉動連接有固定桿（24），所述固定桿（24）上轉動套接有連桿（22），所述連桿（22）遠離固定桿（24）的一端轉動套接有移動桿（21），所述殼體（18）的內側壁上設有兩組泵氣結構，兩組泵氣結構分別連接在移動桿（21）的上下兩側，所述泵氣結構包括固定連接在殼體（18）內側壁上的兩個固定筒（19），所述固定筒（19）的內部滑動插裝有活動桿（20），所述活動桿（20）遠離固定筒（19）的一端固定連接在移動桿（21）上，所述固定筒（19）的內部設有伸縮氣囊（29），所述伸縮氣囊（29）的一端固定連接在活動桿（20）上，所述伸縮氣囊（29）的另一端固定連接在固定筒（19）的內壁上，所述伸縮氣囊（29）的側壁上連接有吸氣管（30）、出氣管（31），所述出氣管（31）上連接有輸氣管（13），所述輸氣管（13）與充氣管（14）連接。
5.根據權利要求2所述的一種飛灰水洗液凈化系統，其特征在于，所述充氣管（14）延伸出布水管（11）下端的部分為弧形部，所述弧形部的下側壁設有出氣孔（15）。
6.根據權利要求1所述的一種飛灰水洗液凈化系統，其特征在于，所述沉淀箱（1）的內底壁為向中心處向下傾斜的斜面結構，所述沉淀箱（1）的外底部安裝有污泥泵（17）。
7.根據權利要求2所述的一種飛灰水洗液凈化系統，其特征在于，所述沉淀箱（1）的側壁上對稱設有兩個填料斜板（2），兩個所述填料斜板（2）分別位于兩個布水管（11）的上方。
8.根據權利要求1所述的一種飛灰水洗液凈化系統，其特征在于，所述沉淀箱（1）的底部固定連接有四個支腿（16），四個所述支腿（16）呈矩形分布在沉淀箱（1）的下端。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種飛灰水洗液凈化系統。
為了實現上述目的，本發明采用了如下技術方案：一種飛灰水洗液凈化系統，包括沉淀箱，所述沉淀箱的上端固定嵌裝有布水盒，所述布水盒的兩側壁上均固定連接有殼體，所述布水盒的頂部貫穿設有與其固定連接的進水管，所述布水盒的內側設有葉輪，所述葉輪的中心處固定插裝有轉軸，所述轉軸的兩端均貫穿布水盒、殼體并轉動連接在殼體的內側壁上，所述布水盒的下端連接有對稱的兩個布水機構，所述布水盒的側壁上設有與布水機構連接的擺動機構，所述殼體的內壁上設有與布氣機構連接的泵氣機構，所述沉淀箱的側壁上固定連接有清水自流盒，所述沉淀箱的側壁上連接有與清水自流盒連通的清水管。
作為本發明的進一步改進，所述布水機構包括連接在布水盒下端的軟管，所述軟管遠離布水盒的一端固定連接有布水管，所述布水管的內部穿設有充氣管。
作為本發明的進一步改進，所述擺動機構包括固定連接在布水盒側壁上的固定軸，所述固定軸的端部轉動套接有擺桿，所述擺桿的下端固定連接在布水管的側壁上，所述擺桿靠近上端的側壁上貫穿設有條形槽，所述殼體的內側壁上轉動連接有第三齒輪，所述第三齒輪的側壁邊緣處固定連接有滑桿，所述滑桿滑動連接在條形槽的內側，所述轉軸上固定套接有第二齒輪，所述第三齒輪嚙合在第二齒輪的下側。
作為本發明的進一步改進，所述泵氣機構包括轉動連接在殼體內側壁上的第一齒輪，所述第一齒輪的側壁邊緣處轉動連接有固定桿，所述固定桿上轉動套接有連桿，所述連桿遠離固定桿的一端轉動套接有移動桿，所述殼體的內側壁上設有兩組泵氣結構，兩組泵氣結構分別連接在移動桿的上下兩側，所述泵氣結構包括固定連接在殼體內側壁上的兩個固定筒，所述固定筒的內部滑動插裝有活動桿，所述活動桿遠離固定筒的一端固定連接在移動桿上，所述固定筒的內部設有伸縮氣囊，所述伸縮氣囊的一端固定連接在活動桿上，所述伸縮氣囊的另一端固定連接在固定筒的內壁上，所述伸縮氣囊的側壁上連接有吸氣管、出氣管，所述出氣管上連接有輸氣管，所述輸氣管與充氣管連接。
作為本發明的進一步改進，所述充氣管延伸出布水管下端的部分為弧形部，所述弧形部的下側壁設有出氣孔。
作為本發明的進一步改進，所述沉淀箱的內底壁為向中心處向下傾斜的斜面結構，所述沉淀箱的外底部安裝有污泥泵。
作為本發明的進一步改進，所述沉淀箱的側壁上對稱設有兩個填料斜板，兩個所述填料斜板分別位于兩個布水管的上方。
作為本發明的進一步改進，所述沉淀箱的底部固定連接有四個支腿，四個所述支腿呈矩形分布在沉淀箱的下端。
本發明的有益效果：通過設置進水管、葉輪、轉軸，通過進水管能夠使得水洗液沖擊葉輪，進而利用水洗液的沖擊力驅動葉輪轉動，通過葉輪帶動轉軸轉動，進而能夠驅動泵氣機構和擺動機構動作，無需設置額外的驅動源，更加節能。
通過設置布水機構，通過進水管將水洗液導入布水盒中，水洗液通過布水管能夠向下導入到沉淀箱的底部，能夠使得水洗液均勻分布到沉淀箱中，能夠利于沉淀箱中的水洗液中的污泥絮體的均勻分布。
通過設置擺動機構，擺動機構能夠驅動布水管轉動，通過布水管的擺動，能夠增大布水的面積，并且能夠對水洗液進行擾動，使得絮凝體能夠充分絮凝吸附污泥。
通過設置泵氣機構，當水洗液在布水管中流動至沉淀箱的過程中，通過泵氣機構能夠向充氣管內部的充氣，進而在水洗液布水的同時，通過泵氣能夠給底部的沉積污泥一個沖擊力，帶動水洗液中新的污泥與舊的污泥進行混合，利于形成更大的污泥絮體，有利于水洗液中的污泥進行沉降。
本發明利用水洗液的沖擊力驅動葉輪轉動，無需設置額外的驅動源，更加節能，并且能夠在均勻布水的同時，對實現布水管的擺動和泵氣，能夠使得水洗液中新的污泥與舊的污泥進行混合，利于形成更大的污泥絮體，有利于水洗液中的污泥進行沉降。
（發明人：徐亞軍;王宇）
