公布日：2023.11.10
申請日：2022.07.31
分類號：C02F1/78(2006.01)I;C02F101/30(2006.01)N
摘要
本發明提供一種超微細氣泡耦合臭氧發生器的廢水處理系統，在廢水池底部設置潛水泵，潛水泵出水口連通氣泡發生器的進水口，在氣泡發生器的進氣口通過管道連通一個設置在廢水面上方三通管接頭，所述氣泡發生器通過管道與三通管接頭的一個管口連接，另一個管口通過管道連通廢水池外面的臭氧發生器的出氣口，所述三通管接頭的第三管口通大氣。本發明通過對氣泡耦合臭氧發生器的廢水處理系統的改進，使臭氧氣泡直徑變小，在水中的停留時間更長，與有機污染物接觸的面積更大，從而達到超微細氣泡可直接產生大量羥基自由基，直接分解污染物或高效分解污染物，降低污水處理成本的目的。
權利要求書

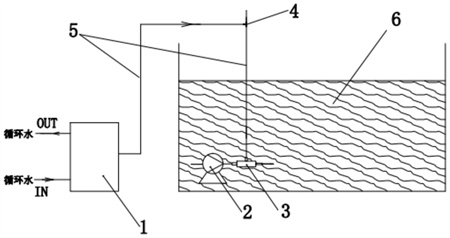

1.一種超微細氣泡耦合臭氧發生器的廢水處理系統，包括設置在廢水池底部的潛水泵、氣泡發生器，所述潛水泵出水口連通氣泡發生器的進水口，在廢水池水面上方設置一個三通管接頭，所述氣泡發生器通過管道與三通管接頭的一個管口連接，另一個管口通過管道連通廢水池外面的臭氧發生器的出氣口，所述三通管接頭的第三管口通大氣。
2.根據權利要求1所述的超微細氣泡耦合臭氧發生器的廢水處理系統，其特征是，所述臭氧發生器為高壓放電式、紫外線照射式或電解式。
3.根據權利要求1或2所述的超微細氣泡耦合臭氧發生器的廢水處理系統，其特征是，所述臭氧發生器為水冷型發生器，它的循環水進水端連通凈水旁濾罐。
4.根據權利要求3所述的超微細氣泡耦合臭氧發生器的廢水處理系統，其特征是，所述超微細氣泡發生器為不大于直徑1000nm的超微細氣泡發生器。
5.根據權利要求1所述的超微細氣泡耦合臭氧發生器的廢水處理系統，其特征是，所述氣泡發生器內進入的空氣和臭氧氣體的混合氣體被進入所述氣泡發生器的水流產生的吸力相互作用形成螺旋氣液流，并將混合氣體的氣泡切割成含臭氧的超微細氣泡。
發明內容
本發明提供一種超微細氣泡耦合臭氧發生器的廢水處理系統，旨在通過對超微細氣泡耦合臭氧發生器的方法，延長臭氧停留在水中的時間，達到降COD、提高B/C比(B/C比就是BOD與COD的比值)的目的。
為實現上述目的，本發明采用如下技術方案：
一種超微細氣泡耦合臭氧發生器的廢水處理系統，包括設置在廢水池底部的潛水泵、氣泡發生器，所述潛水泵出水口連通氣泡發生器的進水口，在廢水池水面上方設置一個三通管接頭，所述氣泡發生器通過管道與三通管接頭的一個管口連接，另一個管口通過管道連通廢水池外面的臭氧發生器的出氣口，所述三通管接頭的第三管口通大氣。
上述超微細氣泡耦合臭氧發生器的廢水處理系統，所述臭氧發生器為高壓放電式、紫外線照射式或電解式。
上述超微細氣泡耦合臭氧發生器的廢水處理系統，所述臭氧發生器為水冷型發生器，它的循環水進水端連通凈水旁濾罐。
上述超微細氣泡耦合臭氧發生器的廢水處理系統，所述超微細氣泡發生器為不大于直徑1000nm的超微細氣泡發生器。
上述超微細氣泡耦合臭氧發生器的廢水處理系統，所述氣泡發生器內進入的空氣和臭氧氣體的混合氣體被進入所述氣泡發生器的水流產生的吸力相互作用形成螺旋氣液流，并將混合氣體的氣泡切割成含臭氧的超微細氣泡。
本發明為一種超微細氣泡耦合臭氧發生器的廢水處理系統，尤其適用于廢水的預處理(提高可生化性、分解大分子有機物)、深度處理(降解有機物)以及結合特殊載體進行生化處理(提高溶解氧)，可以處理的廢水有機物濃度范圍較廣，COD(生化需氧量)去除率高，臭氧使用量較少，解決了現有技術中臭氧氣泡直徑大，處理廢水在等同條件下消耗的臭氧使用量大、成本高的問題，通過對廢水處理系統的優化設計，使得水流將臭氧氣泡切割成更小直徑，產生含臭氧的超微細氣泡，在水中的停留時間更長，與有機污染物接觸的面積更大，從而達到超微細氣泡可直接產生大量羥基自由基，直接分解污染物或高效分解污染物，降低污水處理成本的目的。
（發明人：施晨;陳鈺珺;朱榮麟;翁偉超）
