公布日：2023.11.14
申請日：2023.10.13
分類號：B01D36/02(2006.01)I;B01D35/00(2006.01)I;B09B3/35(2022.01)I;B09B3/32(2022.01)I
摘要
本發明涉及廢水處理技術領域，具體地說是一種海產品加工廢水處理裝置及方法，包括第一分離機殼和第二分離機殼，所述第一分離機殼和第二分離機殼下端均固定連接有流通機殼，所述第一分離機殼和第二分離機殼后側分別固定連接有第一保護機殼和第二保護機殼，所述第一分離機殼左右兩側固定連接有分離管道，所述第一分離機殼上端開設有進口且內壁中間固定連接有內殼，所述第二分離機殼一側設置有管道，所述第二分離機殼內部設置有淤泥收集組件，本發明使設備可以將廢水中的包裝袋以及淤泥在分離過濾的同時，將包裝袋以及淤泥單獨分開并且單獨處理，方便后續的收集。
權利要求書

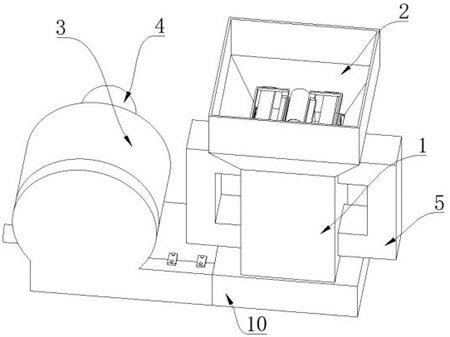

1.一種海產品加工廢水處理裝置，包括第一分離機殼（1）和第二分離機殼（3），其特征在于：所述第一分離機殼（1）和第二分離機殼（3）下端均固定連接有流通機殼（10），所述第一分離機殼（1）和第二分離機殼（3）后側分別固定連接有第一保護機殼（12）和第二保護機殼（4），所述第一分離機殼（1）左右兩側固定連接有分離管道（5），所述第一分離機殼（1）上端開設有進口（2）且內壁中間固定連接有內殼（15），所述第一分離機殼（1）內部與分離管道（5）連接處設置有垃圾分離組件（8），所述第一分離機殼（1）內壁位于垃圾分離組件（8）下方固定連接有框架（16），所述第一分離機殼（1）內部位于內殼（15）兩側且在垃圾分離組件（8）下方設置有垃圾收集組件（9），所述內殼（15）內部中空且下端開設有收集槽（17），所述第二分離機殼（3）一側設置有管道（14），所述第二分離機殼（3）內部設置有淤泥收集組件（13），所述淤泥收集組件（13）包括收集板（1301），所述收集板（1301）固定在流通機殼（10）內部下端，所述流通機殼（10）和第一分離機殼（1）位于第一流孔（1501）正下方開設有流入孔（1001），所述收集板（1301）一側設置有收集孔（1302），所述收集孔（1302）固定連接有泵（1303），所述泵（1303）配合連接有收集袋（1305），所述收集袋（1305）設置在流通機殼（10）內部，所述收集袋（1305）與壓實輥（1304）通過拉繩（1306）連接，所述第二保護機殼（4）內部固定連接有第一電機（6），所述第一電機（6）輸出軸穿過第二分離機殼（3）固定在壓實輥（1304）側壁，所述收集袋（1305）袋口設置有彈簧（1307），所述彈簧（1307）呈環形設置且象限點均固定連接有吸鐵石（1308），所述垃圾分離組件（8）包括扇葉（801）、氣缸（810），兩個所述分離管道（5）上端內壁固定連接有若干個扇葉（801），兩個所述分離管道（5）內部中間還安裝有水流檢測器（802），所述分離管道（5）與第一分離機殼（1）連接處還固定連接有分離板（809），所述氣缸（810）固定在內殼（15）上端內壁，所述內殼（15）內壁且位于氣缸（810）一側還固定連接有第二電機（803），所述第二電機（803）輸出軸端部通過連軸（805）固定連接有齒輪（806），所述齒輪（806）兩側均嚙合連接有齒桿（807），每個所述齒桿（807）遠離第二電機（803）端部固定連接有擋板，兩個所述框架（16）相對側均開設有滑槽（808），所述擋板設置在框架（16）內部，所述齒桿（807）滑動連接在滑槽（808）內，所述氣缸（810）活塞桿底端固定連接有連板（811），所述連板（811）上表面兩側均固定連接有滑桿（812），所述滑桿（812）滑動連接在內殼（15）上，所述滑桿（812）頂端固定連接有連接框架（813），所述連接框架（813）下端固定連接有壓板（804），所述壓板（804）設置在框架（16）正上方。
2.根據權利要求1所述的一種海產品加工廢水處理裝置，其特征在于：所述垃圾收集組件（9）包括切割滾輪（901）、壓實滾輪（902）、支板（903）和運輸滾輪（904），所述切割滾輪（901）、壓實滾輪（902）均成對設置在內殼（15）兩側，所述第一分離機殼（1）內壁且位于壓實滾輪（902）下方固定連接有支板（903），兩個所述支板（903）相對側轉動連接有若干個運輸滾輪（904）。
3.根據權利要求2所述的一種海產品加工廢水處理裝置，其特征在于：所述切割滾輪（901）外壁一體化設有刀片（905），所述切割滾輪（901）、壓實滾輪（902）、運輸滾輪（904）一端一體化設有滾桿（703），所述滾桿（703）桿端延伸至第一保護機殼（12）內。
4.根據權利要求3所述的一種海產品加工廢水處理裝置，其特征在于：還包括有驅動組件（7），所述驅動組件（7）包括第三電機（705）和滾桿（703），位于切割滾輪（901）和壓實滾輪（902）端部的所述滾桿（703）均固定連接有第一齒輪（701）和第二齒輪（702），兩個所述第一齒輪（701）相互嚙合連接，兩個所述第二齒輪（702）相互嚙合連接，每個所述滾桿（703）之間連接有皮帶（704），靠近第三電機（705）兩個所述滾桿（703）末端固定連接有兩個齒輪且其中一個桿端固定連接有第三電機（705）輸出軸，兩個齒輪相互嚙合連接。
5.根據權利要求4所述的一種海產品加工廢水處理裝置，其特征在于：所述內殼（15）邊壁開設有第一流孔（1501）和第三流孔（1503），所述內殼（15）側壁位于收集槽（17）上方開設有斜槽（1502），所述第三流孔（1503）設置在斜槽（1502）左右兩側，所述第一流孔（1501）設置在壓實滾輪（902）正下方，所述第一分離機殼（1）后側位于收集槽（17）處設置有拆卸板（11）。
6.根據權利要求5所述的一種海產品加工廢水處理裝置的方法，其特征在于：包括以下操作步驟：S1，將廢水通過進口（2）排入至第一分離機殼（1）內，廢水流入框架（16）內，通過扇葉（801）帶動水流流入至分離管道（5）內部，分離板（809）將包裝袋隔離至框架（16）內，而廢水與漂浮在廢水中的淤泥流入至第一分離機殼（1）內底端；S2，水流檢測器（802）檢測分離管道（5）中水流的流量，在包裝袋堵住分離板（809）時，水流檢測器（802）檢測出內部水流的流量減小，啟動第二電機（803），帶動兩個分離板（809）向內收縮，氣缸（810）帶動壓板（804）將吸附在分離板（809）上的包裝袋向下使其接觸至切割滾輪（901）上；S3，切割滾輪（901）上的刀片（905），對包裝袋抓取輸送至壓實滾輪（902）上，刀片（905）會將包裝袋切割成碎片狀，壓實滾輪（902）將破碎的包裝袋壓緊在一起，然后輸送至運輸滾輪（904）之間，運輸滾輪（904）將壓實的包裝袋運輸至收集槽（17）內，通過拆卸板（11）上的切口將壓實的包裝袋收集，并且包裝袋內部的水流會通過第三流孔（1503）將多余的廢水排放至流通機殼（10）內；S4，廢水與廢水中漂浮的淤泥流入至收集袋（1305）內，水會從收集袋（1305）流出，而淤泥以及部分海草植物會停留在收集袋（1305）內，當收集袋（1305）內部收集夠量的淤泥，帶動壓實輥（1304）進行轉動，在轉動時，收集袋（1305）袋口設有的吸鐵石（1308）從泵（1303）輸出口上設有的卡槽脫離，通過圓形彈簧將收集袋（1305）袋口縮小，隨著彈力向內收縮的吸鐵石（1308）通過磁力靠近在一起，從而將袋口封閉，壓實輥（1304）帶著收集袋（1305）在第二分離機殼（3）內部轉動時，將淤泥在收集袋（1305）中收集。
發明內容
針對現有的現過濾設備，只能對廢水中的包裝袋和淤泥進行粗略的過濾分離，但包裝袋和淤泥后續的處理方式不同，需要分開處理，為此還需要后續的人工處理，從而造成廢水處理中投入的時長較長，耗時耗力的不足，本發明提供了一種海產品加工廢水處理裝置及方法基于電子元器件生產的高穩定傳輸裝置.
為實現上述目的，本發明采取的技術方案為：
一種海產品加工廢水處理裝置，包括第一分離機殼和第二分離機殼，所述第一分離機殼和第二分離機殼下端均固定連接有流通機殼，所述第一分離機殼和第二分離機殼后側分別固定連接有第一保護機殼和第二保護機殼，所述第一分離機殼左右兩側固定連接有分離管道，所述第一分離機殼上端開設有進口且內壁中間固定連接有內殼，所述第一分離機殼內部與分離管道連接處設置有垃圾分離組件，所述第一分離機殼內壁位于垃圾分離組件下方固定連接有框架，所述第一分離機殼內部位于內殼兩側且在垃圾分離組件下方設置有垃圾收集組件，所述內殼內部中空且下端開設有收集槽，所述第二分離機殼一側設置有管道，所述第二分離機殼內部設置有淤泥收集組件。
作為優選，所述垃圾分離組件包括扇葉、氣缸，兩個所述分離管道上端內壁固定連接有若干個扇葉，兩個所述分離管道內部中間還安裝有水流檢測器，所述分離管道與第一分離機殼連接處還固定連接有分離板，所述氣缸固定在內殼上端內壁，所述內殼內壁且位于氣缸一側還固定連接有第二電機。
作為優選，所述第二電機輸出軸端部通過連軸固定連接有齒輪，所述齒輪兩側均嚙合連接有齒桿，每個所述齒桿遠離第二電機端部固定連接有擋板，兩個所述框架相對側均開設有滑槽，所述擋板設置在框架內部，所述齒桿滑動連接在滑槽內。
作為優選，所述氣缸活塞桿底端固定連接有連板，所述連板上表面兩側均固定連接有滑桿，所述滑桿滑動連接在內殼上，所述滑桿頂端固定連接有連接框架，所述連接框架下端固定連接有壓板，所述壓板設置在框架正上方。
作為優選，所述垃圾收集組件包括切割滾輪、壓實滾輪、支板和運輸滾輪，所述切割滾輪、壓實滾輪均成對設置在內殼兩側，所述第一分離機殼內壁且位于壓實滾輪下方固定連接有支板，兩個所述支板相對側轉動連接有若干個運輸滾輪。
作為優選，所述切割滾輪外壁一體化設有刀片，所述切割滾輪、壓實滾輪、運輸滾輪一端一體化設有滾桿，所述滾桿桿端延伸至第一保護機殼內。
作為優選，所述驅動組件包括第三電機，位于切割滾輪和壓實滾輪端部的所述滾桿均固定連接有第一齒輪和第二齒輪，兩個所述第一齒輪相互嚙合連接，兩個所述第二齒輪相互嚙合連接，每個所述滾桿之間連接有皮帶，靠近第三電機兩個滾桿末端固定連接有兩個齒輪且其中一個桿端固定連接有第三電機輸出軸，兩個齒輪相互嚙合連接。
作為優選，所述內殼邊壁開設有第一流孔和第三流孔，所述內殼側壁位于收集槽上方開設有斜槽，所述第三流孔設置在斜槽左右兩側，所述第一流孔設置在壓實滾輪正下方，所述第一分離機殼后側位于收集槽處設置有拆卸板。
作為優選，所述淤泥收集組件包括收集板，所述收集板固定在流通機殼內部下端，所述流通機殼和第一分離機殼位于第一流孔正下方開設有流入孔，所述收集板一側設置有收集孔，所述收集孔固定連接有泵，所述泵配合連接有收集袋，所述收集袋設置在流通機殼內部，所述收集袋與壓實輥通過拉繩連接，所述第二保護機殼內部固定連接有第一電機，所述第一電機輸出軸穿過第二分離機殼固定在壓實輥側壁，所述收集袋袋口設置有彈簧，所述彈簧呈環形設置且象限點均固定連接有吸鐵石。
一種海產品加工廢水處理裝置的方法，包括以下操作步驟：S1，將廢水通過進口排入至第一分離機殼內，廢水流入框架內，通過扇葉帶動水流流入至分離管道內部，分離板將包裝袋隔離至框架內，而廢水與漂浮在廢水中的淤泥流入至第一分離機殼內底端；
S2，水流檢測器檢測分離管道中水流的流量，在包裝袋堵住分離板時，水流檢測器檢測出內部水流的流量減小，啟動第二電機，帶動兩個分離板向內收縮，氣缸帶動壓板將吸附在分離板上的包裝袋向下使其接觸至切割滾輪上；
S3，切割滾輪上的刀片，對包裝袋抓取輸送至壓實滾輪上，刀片會將包裝袋切割成碎片狀，壓實滾輪將破碎的包裝袋壓緊在一起，然后輸送至運輸滾輪之間，運輸滾輪將壓實的包裝袋運輸至收集槽內，通過拆卸板上的切口將壓實的包裝袋收集，并且包裝袋內部的水流會通過第三流孔將多余的廢水排放至流通機殼內；
S4,廢水與廢水中漂浮的淤泥流入至收集袋內，水會從收集袋流出，而淤泥以及部分海草植物會停留在收集袋內，當收集袋內部收集夠量的淤泥，帶動壓實輥進行轉動，在轉動時，收集袋袋口設有的吸鐵石從泵輸出口上設有的卡槽脫離，通過圓形彈簧將收集袋袋口縮小，隨著彈力向內收縮的吸鐵石通過磁力靠近在一起，從而將袋口封閉，壓實輥帶著收集袋在第二分離機殼內部轉動時，將淤泥在收集袋中收集。
與現有技術相比，本發明具有如下有益效果：
1、抓取包裝袋將其輸送至壓實滾輪之間，并且刀片會將包裝袋切割成碎片狀，壓實滾輪將破碎的包裝袋壓緊在一起，然后輸送至運輸滾輪之間，運輸滾輪將壓實的包裝袋運輸至收集槽內，通過拆卸板上的切口將壓實的包裝袋收集，并且包裝袋內部的水流會通過第三流孔將多余的廢水排放至流通機殼內，使廢水中的包裝袋進行單獨的過濾，并且將包裝袋破碎，可以排放出包裝袋中的廢水的同時，將大小不一的包裝袋破碎并且壓緊收集至收集槽內，方便取出。
2、廢水與廢水中漂浮的淤泥流入至收集袋內，水會從收集袋流出，而淤泥以及部分海草植物會停留在收集袋內，在收集袋內部收集夠量的淤泥，帶動壓實輥進行轉動，在轉動時，收集袋袋口設有的吸鐵石從泵輸出口上設有的卡槽脫離，通過圓形彈簧將袋口縮小，隨著彈力向內收縮的吸鐵石通過磁力靠近在一起，從而將袋口封閉，壓實輥帶著收集袋在第二分離機殼內部轉動時，將淤泥在收集袋中收集，進行后續的收集，使設備可以將廢水中的包裝袋以及淤泥在分離過濾的同時，將包裝袋以及淤泥單獨分開并且單獨處理，方便后續的收集。
（發明人：楊鑫;李斌）
