公布日：2023.11.10

申請日：2023.09.21

分類號：F23G5/20(2006.01)I;F23G5/44(2006.01)I

摘要

本發明公開了一種燃煤鍋爐協同處理含油污泥的系統，涉及含油污泥處理領域，本發明的系統包括生物質氣化爐、低氮燃燒器、熱風爐、熱解回轉窯和燃煤鍋爐；所述的生物質氣化爐、低氮燃燒器、熱風爐、熱解回轉窯和燃煤鍋爐通過管道依次連接；所述的生物質氣化爐上設有生物質入口，所述的熱解回轉窯上設有進料口，所述的熱解回轉窯上設有排渣口。本發明利用燃煤鍋爐協同處理含油污泥，解決燃煤直接摻入含油污泥帶來的磨煤機堵塞，影響燃煤鍋爐運行的問題，適用于各種性質的含油污泥處理，提高燃煤鍋爐協同處理量，且大幅度降低對燃煤鍋爐運行的影響。

權利要求書

1.一種燃煤鍋爐協同處理含油污泥的系統，其特征在于，包括生物質氣化爐、低氮燃燒器、熱風爐、熱解回轉窯和燃煤鍋爐；所述的生物質氣化爐、低氮燃燒器、熱風爐、熱解回轉窯和燃煤鍋爐通過管道依次連接；所述的生物質氣化爐上設有生物質入口，所述的熱解回轉窯上設有進料口和排渣口。

2.如權利要求1所述的燃煤鍋爐協同處理含油污泥的系統，其特征在于，還包括冷渣機，所述的冷渣機與排渣口連接，所述的冷渣機與低氮燃燒器通過管道連接。

3.如權利要求2所述的燃煤鍋爐協同處理含油污泥的系統，其特征在于，還包括旋風除塵器，所述的旋風除塵器設置在熱解回轉窯和燃煤鍋爐之間的管道上。

4.如權利要求3所述的燃煤鍋爐協同處理含油污泥的系統，其特征在于，所述的熱解回轉窯排渣口設置在靠近熱風爐的一端，所述的熱解回轉窯進料口設置在靠近旋風除塵器的一端。

5.如權利要求4所述的燃煤鍋爐協同處理含油污泥的系統，其特征在于，所述的燃煤鍋爐上設有燃燒器，所述的旋風除塵器與燃燒器通過管道連接。

6.如權利要求5所述的燃煤鍋爐協同處理含油污泥的系統，其特征在于，所述的生物質氣化爐和低氮燃燒器連接的管道上設有第一燃氣風機；旋風除塵器與燃煤鍋爐之間的管道上設有第二燃氣風機。

7.如權利要求6所述的燃煤鍋爐協同處理含油污泥的系統，其特征在于，所述的生物質氣化爐連接有第一鼓風機；所述的冷渣機與低氮燃燒器連接的管道上設有第二鼓風機；所述的燃燒器連接有第三鼓風機。

8.如權利要求7所述的燃煤鍋爐協同處理含油污泥的系統，其特征在于，所述的生物質氣化爐為上吸式固定床氣化爐。

9.如權利要求8所述的燃煤鍋爐協同處理含油污泥的系統，其特征在于，所述的熱解回轉窯為內熱式回轉窯。

10.應用如權利要求1-9任意一項所述的燃煤鍋爐協同處理含油污泥的系統處理含油污泥的方法，其特征在于，包括以下步驟：S1：生物質在生物質氣化爐中氣化為生物質燃氣；S2：將生物質燃氣與第二鼓風機提供的預熱后空氣在低氮燃燒器內混合后，在熱風爐內充分燃燒，得到的高溫煙氣通入熱解回轉窯內與含油污泥充分接觸，含油污泥中的油分和水分在高溫煙氣的作用下氣化；S3：熱解回轉窯排出的氣體經除塵后送入燃煤鍋爐進行燃燒。

發明內容

基于上述問題，本發明的目的在于提供一種燃煤鍋爐協同處理含油污泥的系統，以減少不同性質含油污泥對燃煤鍋爐運行的影響，使含油污泥實現最大化的能源利用，消除含油污泥對環境的影響。

本發明提供了以下方案：

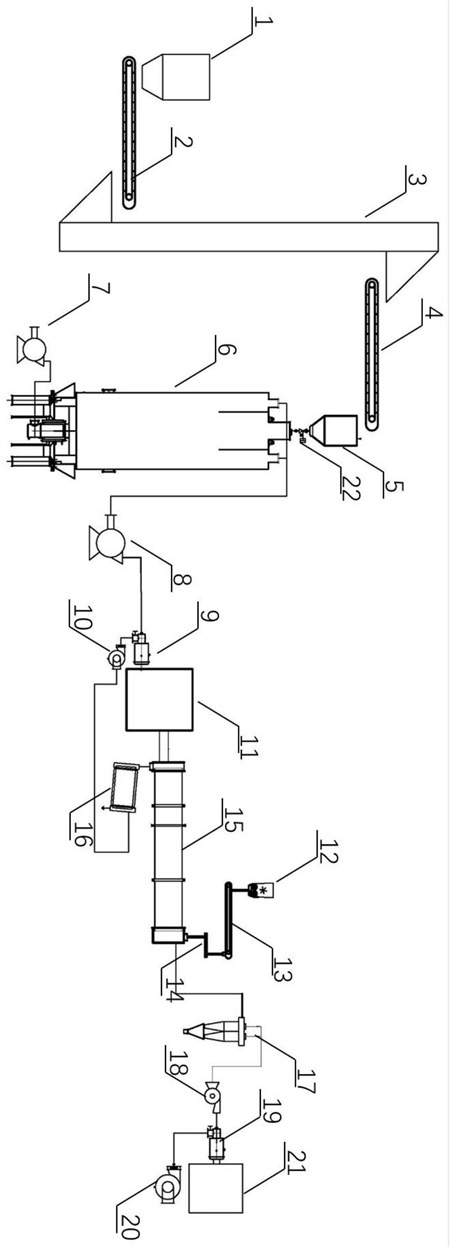

一種燃煤鍋爐協同處理含油污泥的系統，包括生物質氣化爐、低氮燃燒器、熱風爐、熱解回轉窯和燃煤鍋爐；所述的生物質氣化爐、低氮燃燒器、熱風爐、熱解回轉窯和燃煤鍋爐通過管道依次連接；所述的生物質氣化爐上設有生物質入口，所述的熱解回轉窯上設有進料口，所述的熱解回轉窯上設有排渣口。

進一步地，還包括冷渣機，所述的冷渣機與排渣口連接，所述的冷渣機與低氮燃燒器通過管道連接。所述的冷渣機通過空氣將熱解回轉窯排出的渣土進行冷卻降溫，空氣在渣土的作用下被加熱為高溫空氣，經第二鼓風機送入低氮燃燒器進行燃燒。

進一步地，還包括旋風除塵器，所述的旋風除塵器設置在熱解回轉窯和燃煤鍋爐之間的管道上。

進一步地，所述的排渣口設置在靠近熱風爐的一端，所述的進料口設置在靠近旋風除塵器的一端。

進一步地，所述的熱解回轉窯靠近熱風爐一端向下傾斜2°-3°。

進一步地，所述的燃煤鍋爐上設有燃燒器，所述的旋風除塵器與燃燒器通過管道連接。

進一步地，所述的生物質氣化爐和低氮燃燒器連接的管道上設有第一燃氣風機；旋風除塵器與燃煤鍋爐之間的管道上設有第二燃氣風機。

進一步地，所述的生物質氣化爐連接有第一鼓風機；所述的冷渣機與低氮燃燒器連接的管道上設有第二鼓風機；所述的燃燒器連接有第三鼓風機。

優選的，所述的生物質氣化爐為上吸式固定床氣化爐。

優選的，所述的熱解回轉窯為內熱式回轉窯。

進一步地，所述的生物質入口設置在生物質氣化爐上方。

進一步地，所述的生物質氣化爐內設有料位計。

進一步地，還包括生物質輸送機構。

進一步地，還包括含油污泥儲倉和含油污泥輸送機構。

本發明還提供了一種燃煤鍋爐協同處理含油污泥的方法，包括以下步驟：

S1：生物質在生物質氣化爐中氣化為生物質燃氣；

S2：生物質燃氣與預熱后的空氣經低氮燃燒器混合后，在熱風爐內充分燃燒，得到的高溫煙氣通入熱解回轉窯內與含油污泥充分接觸，含油污泥中的油分和水分在高溫煙氣的作用下氣化；

S3：熱解回轉窯排出的氣體經除塵后送入燃煤鍋爐進行燃燒。

本發明具有以下效果：

(1)本發明可處理不同性質的含油污泥，如粘性較高、含油量較大、粒徑不均勻、以及含有雜質的含油污泥。

(2)本發明可大幅度提高燃煤鍋爐協同處理含油污泥的數量，因未將含油污泥直接摻入燃煤中，避免因摻入過量含油污泥，導致磨煤機堵塞。

(3)本發明將含油污泥轉化為熱解氣送入燃煤鍋爐燃燒利用，最大程度減小因處理含油污泥對燃煤鍋爐的影響。

(4)本發明可以實現含油污泥熱解后渣土單獨收集處置，避免含油污泥內的無機物混入燃煤鍋爐排出的煤渣。

（發明人：魏煥鵬;鄧暉）
