公布日：2024.05.10
申請日：2024.01.31
分類號：C02F1/52(2023.01)I;C02F101/14(2006.01)N;C02F101/10(2006.01)N
摘要
本申請公開了一種含氟和磷污水處理系統以及方法，用于對含磷、氟污水進行處理。本申請包括：納米鈣輸送管路、納米鈣儲罐組、納米鈣泵組、第一石灰乳液槽、第二石灰乳液槽、第二石灰乳液槽、污水反應槽、工藝水儲罐和工藝水管路；納米鈣輸送管路與納米鈣儲罐組連通，并向納米鈣儲罐組輸送活性納米鈣溶膠，納米鈣儲罐組通過管路與第一石灰乳液槽連通，納米鈣泵組設置在納米鈣儲罐組與第一石灰乳液槽連通的管路上，并將納米鈣儲罐組中的活性納米鈣溶膠泵入第一石灰乳液槽中，工藝水管路分別連通工藝水儲罐和第一石灰乳液槽，第一石灰乳液槽通過管路連通第二石灰乳液槽，第二石灰乳液槽通過管路與污水反應槽連通。
權利要求書
1.一種含氟和磷污水處理系統，其特征在于，包括：納米鈣輸送管路、納米鈣儲罐組、納米鈣泵組、第一石灰乳液槽、第二石灰乳液槽、污水反應槽、工藝水儲罐和工藝水管路；所述納米鈣輸送管路與所述納米鈣儲罐組連通，并向所述納米鈣儲罐組輸送活性納米鈣溶膠，所述納米鈣儲罐組通過管路與所述第一石灰乳液槽連通，所述納米鈣泵組設置在所述納米鈣儲罐組與所述第一石灰乳液槽連通的管路上，并將所述納米鈣儲罐組中的活性納米鈣溶膠泵入所述第一石灰乳液槽中，所述工藝水管路分別連通工藝水儲罐和所述第一石灰乳液槽，所述第一石灰乳液槽通過管路連通所述第二石灰乳液槽，所述第二石灰乳液槽通過管路與所述污水反應槽連通；還包括第一石灰乳液泵組，所述第一石灰乳液泵組設置于所述第一石灰乳液槽與所述第二石灰乳液槽連通的管路上，并將所述第一石灰乳液槽中稀釋后的活性納米鈣溶膠泵入所述第二石灰乳液槽中。
2.根據權利要求1中所述的含氟和磷污水處理系統，其特征在于，還包括第二石灰乳液泵組，所述第二石灰乳液泵組設置在所述第二石灰乳液槽與所述污水反應槽連通的管路上，并將所述第二石灰乳液槽中的活性納米鈣溶膠泵入所述污水反應槽中與含磷、含氟污水進行反應。
3.根據權利要求1中所述的含氟和磷污水處理系統，其特征在于，還包括工藝水泵，所述工藝水泵設置在所述工藝水管路上，并將所述工藝水儲罐中的工藝水通過所述工藝水管路泵入所述第一石灰乳液槽中對所述第一石灰乳液槽中的活性鈣溶膠進行稀釋。
4.根據權利要求1中所述的含氟和磷污水處理系統，其特征在于，所述納米鈣儲罐組包括有多個納米鈣儲罐，多個納米鈣儲罐通過納米鈣分管連通至納米鈣總管，所述第一石灰乳液泵組設置在所述納米鈣總管上，所述納米鈣總管連通所述第一石灰乳液槽。
5.根據權利要求1中所述的含氟和磷污水處理系統，其特征在于，所述第二石灰乳液槽中設置有流量控制裝置，所述流量控制裝置用于控制納米鈣溶膠的投放速度。
6.根據權利要求1中所述的含氟和磷污水處理系統，其特征在于，所述第一石灰乳液槽內設置有攪拌裝置，用于對納米鈣溶膠與第一石灰乳液進行均勻混合。
7.根據權利要求1中所述的含氟和磷污水處理系統，其特征在于，所述工藝水管路上設置有稀釋閥，用于控制工藝水的投放流量。
8.一種含氟和磷污水處理方法，其特征在于，包括：輸送活性納米鈣溶膠通過納米鈣輸送管路至納米鈣儲罐組；將儲存在納米鈣儲罐組中的活性納米鈣溶膠通過管路泵送至第一石灰乳液槽；在第一石灰乳液槽中對所述活性納米鈣溶膠進行處理；將處理后的溶液從第一石灰乳液槽通過管路輸送至第二石灰乳液槽；在第二石灰乳液槽中進一步處理所述溶液；將處理后的溶液從第二石灰乳液槽通過管路輸送至污水反應槽；在污水反應槽中對所述溶液進行處理；通過管路將處理后的溶液輸送至工藝水儲罐；將第一石灰乳液槽中經稀釋的活性納米鈣溶膠泵送至第二石灰乳液槽，其中，所述泵送由第一石灰乳液泵組執行。
發明內容
為了解決上述技術問題，本申請提供了一種含氟和磷污水處理系統以及方法，下面對本申請中的技術方案進行描述：
本申請第一方面提供了一種含氟和磷污水處理系統，包括：

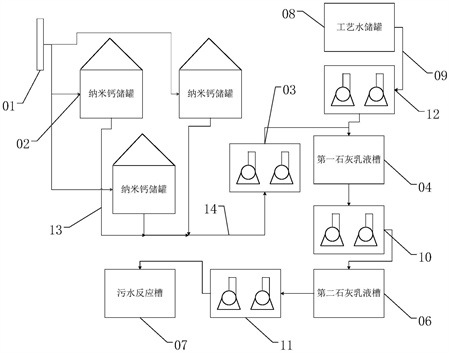

納米鈣輸送管路、納米鈣儲罐組、納米鈣泵組、第一石灰乳液槽、第二石灰乳液槽、污水反應槽、工藝水儲罐和工藝水管路；
所述納米鈣輸送管路與所述納米鈣儲罐組連通，并向所述納米鈣儲罐組輸送活性納米鈣溶膠，所述納米鈣儲罐組通過管路與所述第一石灰乳液槽連通，所述納米鈣泵組設置在所述納米鈣儲罐組與所述第一石灰乳液槽連通的管路上，并將所述納米鈣儲罐組中的活性納米鈣溶膠泵入所述第一石灰乳液槽中，所述工藝水管路分別連通工藝水儲罐和所述第一石灰乳液槽，所述第一石灰乳液槽通過管路連通所述第二石灰乳液槽，所述第二石灰乳液槽通過管路與所述污水反應槽連通。
可選的，還包括第一石灰乳液泵組，所述第一石灰乳液泵組設置于所述第一石灰乳液槽與所述第二石灰乳液槽連通的管路上，并將所述第一石灰乳液槽中稀釋后的活性納米鈣溶膠泵入所述第二石灰乳液槽中。
可選的，還包括第二石灰乳液泵組，所述第二石灰乳液泵組設置在所述第二石灰乳液槽與所述污水反應槽連通的管路上，并將所述第二石灰乳液槽中的活性納米鈣溶膠泵入所述污水反應槽中與含磷、含氟污水進行反應。
可選的，還包括工藝水泵，所述工藝水泵設置在所述工藝水管路上，并將所述工藝水儲罐中的工藝水通過所述工藝水管路泵入所述第一石灰乳液槽中對所述第一石灰乳液槽中的活性鈣溶膠進行稀釋。
可選的，所述納米鈣儲罐組包括有多個納米鈣儲罐，多個納米鈣儲罐通過納米鈣分管連通至納米鈣總管，所述第一石灰乳液泵組設置在所述納米鈣總管上，所述納米鈣總管連通所述第一石灰乳液槽。
可選的，所述第二石灰乳液槽中設置有流量控制裝置，所述流量控制裝置用于控制納米鈣溶膠的投放速度。
可選的，所述第一石灰乳液槽內設置有攪拌裝置，用于對納米鈣溶膠與第一石灰乳液進行均勻混合。
可選的，所述工藝水管路上設置有稀釋閥，用于控制工藝水的投放流量。
本申請第二方面還提供了一種含氟和磷污水處理方法，包括：
輸送活性納米鈣溶膠通過納米鈣輸送管路至納米鈣儲罐組；
將儲存在納米鈣儲罐組中的活性納米鈣溶膠通過管路泵送至第一石灰乳液槽；在第一石灰乳液槽中對所述活性納米鈣溶膠進行處理；
將處理后的溶液從第一石灰乳液槽通過管路輸送至第二石灰乳液槽；在第二石灰乳液槽中進一步處理所述溶液；
將處理后的溶液從第二石灰乳液槽通過管路輸送至污水反應槽；在污水反應槽中對所述溶液進行處理；
通過管路將處理后的溶液輸送至工藝水儲罐；
將第一石灰乳液槽中經稀釋的活性納米鈣溶膠泵送至第二石灰乳液槽，其中，所述泵送由第一石灰乳液泵組執行。
從以上技術方案可以看出，本申請具有以下優點：
1、通過納米鈣輸送管路、儲罐組和泵組的有機結合，系統能夠高效輸送和泵入活性納米鈣溶膠，實現對含氟和磷污水的快速而高效處理。
2、利用多個納米鈣儲罐組成的系統，可通過流量控制裝置調節納米鈣溶膠的投加速率，使系統在不同水質和處理需求下保持靈活性。
3、污水反應槽內設置有反應區和分離區，有助于確保含氟、含磷污水與納米鈣溶膠充分反應，并有效分離產生的沉淀物，提高了處理效果。
4、通過工藝水儲罐和工藝水管路的設置，系統能夠實時監測和控制工藝水的投加，以保持系統操作在最佳條件下。
5、相較于傳統處理方法，該系統采用納米活性鈣溶膠，可降低處理成本，減少廢棄物產生，實現了環保經濟的處理效果。
（發明人：周紅;王建科;楊永方）
