公布日：2024.05.14
申請日：2024.04.12
分類號：B01D29/01(2006.01)I;B01D29/62(2006.01)I;B01D29/64(2006.01)I;B01D35/16(2006.01)I;E03F5/14(2006.01)I
摘要
本發明屬于生態溝渠技術領域，具體的說是一種用于處理低濃度農村生活污水的雙渠道生態溝渠，包括雙渠道生態溝渠主體，所述雙渠道生態溝渠主體兩側均設置有渠道，所述渠道中部固定連接有攔板，所述渠道內部設置有用于對流水孔進行疏通的反沖洗旋轉式疏通機構，本發明可對覆蓋在攔板前端的垃圾起到一個刮落效果，可對流水孔堵塞的垃圾和殘?jiān)鸬揭粋�(gè)破開推落效果，保證了流水孔的通水效率，并且，可在錐刺遠離流水孔的時候，利用過濾后的水對錐刺進行沖洗，防止出現錐刺表面附著過多的殘?jiān)蜌堃菏瑰F刺被腐蝕或變鈍的情況，當任意一側渠道出現堵塞時，將堵塞的渠道中的水抽入至另一側渠道，即可防止污水因渠道堵塞而從渠道溢出的情況。
權利要求書

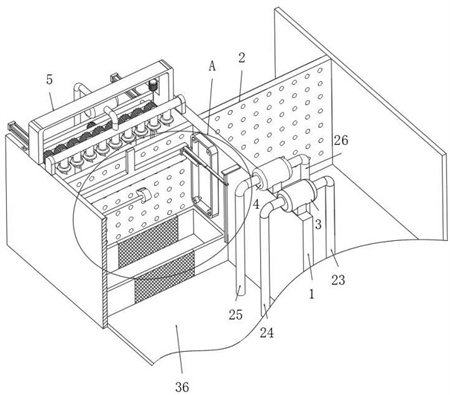

1.一種用于處理低濃度農村生活污水的雙渠道生態溝渠，包括雙渠道生態溝渠主體（1），其特征在于：所述雙渠道生態溝渠主體（1）兩側均設置有渠道（36），所述渠道（36）中部固定連接有攔板（2），所述攔板（2）設置有多個流水孔（16），所述渠道（36）內部設置有用于對攔板（2）表面附著的垃圾進行刮取收集和振動式循環刮取機構，所述渠道（36）內部設置有用于對流水孔（16）進行疏通的反沖洗旋轉式疏通機構；所述振動循環刮取機構包括固定連接于渠道（36）中部的固定桿（10），所述固定桿（10）滑動連接有滑桿（11），所述滑桿（11）滑動連接有滑套（14），所述滑套（14）后端兩側均固定連接有彈簧阻尼器（15），所述彈簧阻尼器（15）活塞端與滑套（14）滑動相連，所述彈簧阻尼器（15）活塞端后側固定連接有刮板（8）；所述反沖洗旋轉式疏通機構包括固定連接于渠道（36）上端后側的長管（27），所述長管（27）下端設置有多個噴頭（28），所述渠道（36）后側滑動連接有調節板（20），所述調節板（20）后端面左右兩側均固定連接有液壓缸（19），所述液壓缸（19）活塞端固定連接有安裝板（29），所述安裝板（29）前端面轉動設置有多個錐刺（30）。
2.根據權利要求1所述的一種用于處理低濃度農村生活污水的雙渠道生態溝渠，其特征在于：所述攔板（2）前端面下側固定連接有收集箱（6），所述收集箱（6）前后兩側均設置有濾網（7）。
3.根據權利要求1所述的一種用于處理低濃度農村生活污水的雙渠道生態溝渠，其特征在于：所述渠道（36）內腔壁右端面中部轉動設置有多個鏈輪（13），所述渠道（36）內腔壁右端面中部上側固定連接有第四電機（35），所述第四電機（35）輸出端與鏈輪（13）固定相連，所述鏈輪（13）嚙合連接有鏈條（12），所述鏈條（12）后側上端與滑套（14）轉動相連。
4.根據權利要求1所述的一種用于處理低濃度農村生活污水的雙渠道生態溝渠，其特征在于：所述渠道（36）內腔壁左端上側固定連接有第三電機（33），所述第三電機（33）輸出端固定連接有偏心塊（9）。
5.根據權利要求1所述的一種用于處理低濃度農村生活污水的雙渠道生態溝渠，其特征在于：所述渠道（36）上端后側固定連接有架體（5），所述架體（5）中部固定連接有的第三泵體（21），所述第三泵體（21）出水端與長管（27）連通，所述第三泵體（21）進水端連通有第三進水管（32），所述第三進水管（32）伸入至渠道（36）。
6.根據權利要求1所述的一種用于處理低濃度農村生活污水的雙渠道生態溝渠，其特征在于：所述渠道（36）后側上端固定連接有第一電機（17），所述第一電機（17）輸出端固定連接有螺紋桿（18），所述螺紋桿（18）與調節板（20）螺紋相連，所述調節板（20）左端滑動連接有限位桿（34）。
7.根據權利要求1所述的一種用于處理低濃度農村生活污水的雙渠道生態溝渠，其特征在于：所述安裝板（29）后端面中部固定連接有第二電機（22），所述第二電機（22）輸出端與錐刺（30）固定相連，所述錐刺（30）后端套設固定連接有齒輪（31），相鄰所述齒輪（31）相互嚙合。
8.根據權利要求1所述的一種用于處理低濃度農村生活污水的雙渠道生態溝渠，其特征在于：所述雙渠道生態溝渠主體（1）上端還設置有相互抽取機構。
9.根據權利要求8所述的一種用于處理低濃度農村生活污水的雙渠道生態溝渠，其特征在于：所述相互抽取機構包括固定連接于雙渠道生態溝渠主體（1）上端前側的第一泵體（3），所述第一泵體（3）進水端連通有第一進水管（23），所述第一進水管（23）伸入右側所述渠道（36），所述第一泵體（3）出水端連通有第一出水管（24），所述第一出水管（24）伸入至左側所述渠道（36）。
10.根據權利要求9所述的一種用于處理低濃度農村生活污水的雙渠道生態溝渠，其特征在于：所述雙渠道生態溝渠主體（1）上端前側固定連接有第二泵體（4），所述第二泵體（4）進水端連通有第二進水管（25），所述第二進水管（25）伸入至左側所述渠道（36），所述第二泵體（4）出水端連通有第二出水管（26），所述第二出水管（26）伸入至右側所述渠道（36）。
發明內容
為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題，本發明提出了一種用于處理低濃度農村生活污水的雙渠道生態溝渠。
本發明解決其技術問題所采用的技術方案是：一種用于處理低濃度農村生活污水的雙渠道生態溝渠，包括雙渠道生態溝渠主體，所述雙渠道生態溝渠主體兩側均設置有渠道，所述渠道中部固定連接有攔板，所述攔板設置有多個流水孔，所述渠道內部設置有用于對攔板表面附著的垃圾進行刮取收集和振動式循環刮取機構，所述渠道內部設置有用于對流水孔進行疏通的反沖洗旋轉式疏通機構；所述振動循環刮取機構包括固定連接于渠道中部的固定桿，所述固定桿滑動連接有滑桿，所述滑桿滑動連接有滑套，所述滑套后端兩側均固定連接有彈簧阻尼器，所述彈簧阻尼器活塞端與滑套滑動相連，所述彈簧阻尼器活塞端后側固定連接有刮板；所述反沖洗旋轉式疏通機構包括固定連接于渠道上端后側的長管，所述長管下端設置有多個噴頭，所述渠道后側滑動連接有調節板，所述調節板后端面左右兩側均固定連接有液壓缸，所述液壓缸活塞端固定連接有安裝板，所述安裝板前端面轉動設置有多個錐刺。
優選的，所述攔板前端面下側固定連接有收集箱，所述收集箱前后兩側均設置有濾網。
優選的，所述渠道內腔壁右端面中部轉動設置有多個鏈輪，所述渠道內腔壁右端面中部上側固定連接有第四電機，所述第四電機輸出端與鏈輪固定相連，所述鏈輪嚙合連接有鏈條，所述鏈條后側上端與滑套轉動相連。
優選的，所述渠道內腔壁左端上側固定連接有第三電機，所述第三電機輸出端固定連接有偏心塊。
優選的，所述渠道上端后側固定連接有架體，所述架體中部固定連接有的第三泵體，所述第三泵體出水端與長管連通，所述第三泵體進水端連通有第三進水管，所述第三進水管伸入至渠道。
優選的，所述渠道后側上端固定連接有第一電機，所述第一電機輸出端固定連接有螺紋桿，所述螺紋桿與調節板螺紋相連，所述調節板左端滑動連接有限位桿。
優選的，所述安裝板后端面中部固定連接有第二電機，所述第二電機輸出端與錐刺固定相連，所述錐刺后端套設固定連接有齒輪，相鄰所述齒輪相互嚙合。
優選的，所述雙渠道生態溝渠主體上端還設置有相互抽取機構。
優選的，所述相互抽取機構包括固定連接于雙渠道生態溝渠主體上端前側的第一泵體，所述第一泵體進水端連通有第一進水管，所述第一進水管伸入右側所述渠道，所述第一泵體出水端連通有第一出水管，所述第一出水管伸入至左側所述渠道。
優選的，所述雙渠道生態溝渠主體上端前側固定連接有第二泵體，所述第二泵體進水端連通有第二進水管，所述第二進水管伸入至左側所述渠道，所述第二泵體出水端連通有第二出水管，所述第二出水管伸入至右側所述渠道。
本發明的有益效果如下：1.本發明所述的一種用于處理低濃度農村生活污水的雙渠道生態溝渠，利用振動式循環刮取機構和反沖洗旋轉式疏通機構，攔板對垃圾進行攔截阻擋的同時，可對覆蓋在攔板前端的垃圾起到一個刮落效果，并且，可使刮板在完成一次刮取工作時，使其振動，使刮板表面附著的垃圾掉落，避免出現刮板再次將垃圾沾附回?cái)r板的情況，并且，可對流水孔堵塞的垃圾和殘?jiān)鸬揭粋�(gè)破開推落效果，保證了流水孔的通水效率，并且，可在錐刺遠離流水孔的時候，利用過濾后的水對錐刺進行沖洗，防止出現錐刺表面附著過多的殘?jiān)蜌堃菏瑰F刺被腐蝕或變鈍的情況，便于循環使用。
2.本發明所述的一種用于處理低濃度農村生活污水的雙渠道生態溝渠，通過設置有第一泵體和第二泵體，采用雙渠道的方式，當任意一側渠道出現堵塞時，可啟動第一泵體或第二泵體，將堵塞的渠道中的水抽入至另一側渠道，即可防止污水因渠道堵塞而從渠道溢出的情況。
（發明人：黃志偉;毛宇鵬;杜宏偉;侯文彪;曾凡棠;王潔）
