公布日：2024.05.14
申請日：2024.03.27
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/52(2023.01)N
摘要
本發明公開了一種移動式污水處理設備，包括裝置主體，其整體呈矩形結構設置；所述裝置主體包括：裝置外殼，其整體呈矩形外框的結構設置，在裝置外殼的頂端分別設置有進料口和主動電機，且進料口和主動電機從左向右依次設置；預處理室、絮凝室、攪拌室和過濾室，且其分別在裝置外殼的內部從左向右依次設置，并且其之間均通過中間隔板進行阻隔。該移動式污水處理設備，而在主動齒輪進行旋轉的時候，便可以達到對其內部的阻擋板進行旋轉的效果，故而在阻擋板進行旋轉的時候，便可以直接旋轉到進液口和出液口的位置，達到避免整個裝置在進行移動的時候，會在進液口和出液口的位置灑落出污水的現象發生。
權利要求書

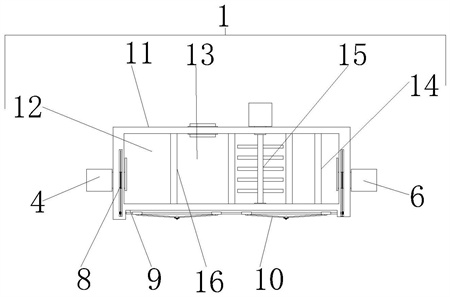

1.一種移動式污水處理設備，包括：裝置主體(1)，其整體呈矩形結構設置；其特征在于：所述裝置主體(1)包括：裝置外殼(11)，其整體呈矩形外框的結構設置，在裝置外殼(11)的頂端分別設置有進料口(2)和主動電機(3)，且進料口(2)和主動電機(3)從左向右依次設置；預處理室(12)、絮凝室(13)、攪拌室(15)和過濾室(14)，且其分別在裝置外殼(11)的內部從左向右依次設置，并且其之間均通過中間隔板(16)進行阻隔；所述裝置外殼(11)的內部還設置有控制機構(8)，其可以同時控制裝置外殼(11)內部的遮擋板(84)和移動機構(10)，達到可以對進料口(2)和出液口(7)進行遮擋以及方便整個設備進行移動的效果。
2.根據權利要求1所述的一種移動式污水處理設備，其特征在于：所述裝置主體(1)包括：裝置外殼(11)，其呈空心的框架形結構設置，在裝置外殼(11)兩側的內壁中間位置還設置有空心槽(111)；所述裝置外殼(11)的底部還鑲嵌有一個預留槽(9)，在預留槽(9)的頂端還設置有一個底部滑槽(112)。
3.根據權利要求1所述的一種移動式污水處理設備，其特征在于：所述進料口(2)的位置與絮凝室(13)的位置相對應，通過進料口(2)可以進行絮凝劑的添加工作，達到方便對內部的污水進行絮凝處理的效果。
4.根據權利要求1所述的一種移動式污水處理設備，其特征在于：所述主動電機(3)的位置與攪拌室(15)的位置相對應，在攪拌室(15)的內部設置有一個攪拌葉，所述攪拌葉的頂端軸與主動電機(3)的軸之間同軸連接，用于進行污水的混合攪拌工作，達到對大體積的雜質進行粉碎處理的效果，方便后續的過濾流動工作。
5.根據權利要求1所述的一種移動式污水處理設備，其特征在于：所述裝置外殼(11)的左右頂端還分別設置有進液口(5)和出液口(7)，所述進液口(5)在裝置外殼(11)左側的上方位置的偏向中心位置設置，所述出液口(7)在裝置外殼(11)右側的下方位置的偏向中心的位置設置。
6.根據權利要求1所述的一種移動式污水處理設備，其特征在于：所述控制機構(8)在裝置外殼(11)的左右位置均有設置，且左側的控制機構(8)的外側與第一驅動電機(4)的輸出端同軸連接，右側的所述控制機構(8)的外側與第二驅動電機(6)的輸出端之間同軸連接。
7.根據權利要求1所述的一種移動式污水處理設備，其特征在于：所述控制機構(8)包括：主動齒輪(81)，其在空心槽(111)的內部設置，其其底部設置有與其進行嚙合的從動齒輪(82)，所述從動齒輪(82)的外部設置有傳送機構(83)；所述傳送機構(83)的頂端還連接有移動機構(10)，用于進行裝置主體(1)的移動工作；所述主動齒輪(81)的頂端還同軸連接有一個遮擋板(84)，其遮擋板(84)的內壁與裝置外殼(11)的內壁相接觸。
8.根據權利要求7所述的一種移動式污水處理設備，其特征在于：所述傳送機構(83)包括：主動盤(831)，其與從動齒輪(82)之間為同軸連接，所述主動盤(831)處于裝置主體(1)的中間位置，而在主動盤(831)的兩側對稱設置有從動盤(833)，并且主動盤(831)和從動盤(833)之間通過傳輸皮帶(832)之間進行連接。
9.根據權利要求8所述的一種移動式污水處理設備，其特征在于：所述從動盤(833)的頂端與移動機構(10)之間相連接，所述移動機構(10)包括：絲桿(101)，其頂端與從動盤(833)之間為同軸連接，而在絲桿(101)的外部套設有2個升降機構，所述升降機構包括：旋轉套(102)，其設置有2個，在絲桿(101)的外部均為螺紋連接，而對稱2個旋轉套(102)與絲桿(101)之間為相反的螺紋連接機構；所述旋轉套(102)的底部通過軸連接有旋轉桿(104)，且旋轉桿(104)的另一端通過軸與連接板相連接，所述連接板的底部安裝有滾動輪(105)，所述旋轉套(102)的頂端還安裝有滑塊(103)，且滑塊(103)的頂端卡合在底部滑槽(112)的內部。
發明內容
本發明的目的在于提供一種移動式污水處理設備，以解決上述背景技術提出的目前市場上的處理裝置一般是埋設在地面的固定位置，不能很好的進行移動，而隨著現在社會的不斷發展，各種音樂節以及各種聚眾活動越來越多，其活動的位置也是不斷變化的，故而在這種人流量較大的位置，由于其位置的地點不確定，故而便不能對人員產生的污水進行控制處理工作，導致會有大量的水源浪費，故而也就達不到節能環保的問題。
為實現上述目的，本發明提供如下技術方案：一種移動式污水處理設備，包括裝置主體，其整體呈矩形結構設置；
所述裝置主體包括：
裝置外殼，其整體呈矩形外框的結構設置，在裝置外殼的頂端分別設置有進料口和主動電機，且進料口和主動電機從左向右依次設置；
預處理室、絮凝室、攪拌室和過濾室，且其分別在裝置外殼的內部從左向右依次設置，并且其之間均通過中間隔板進行阻隔；
所述裝置外殼的內部還設置有控制機構，其可以同時控制裝置外殼內部的遮擋板和移動機構，達到可以對進料口和出液口進行遮擋以及方便整個設備進行移動的效果。
優選的，所述裝置主體包括：
裝置外殼，其呈空心的框架形結構設置，在裝置外殼兩側的內壁中間位置還設置有空心槽；
所述裝置外殼的底部還鑲嵌有一個預留槽，在預留槽的頂端還設置有一個底部滑槽。
優選的，所述進料口的位置與絮凝室的位置相對應，通過進料口可以進行絮凝劑的添加工作，達到方便對內部的污水進行絮凝處理的效果。
優選的，所述主動電機的位置與攪拌室的位置相對應，在攪拌室的內部設置有一個攪拌葉，所述攪拌葉的頂端軸與主動電機的軸之間同軸連接，用于進行污水的混合攪拌工作，達到對大體積的雜質進行粉碎處理的效果，方便后續的過濾流動工作。
優選的，所述裝置外殼的左右頂端還分別設置有進液口和出液口，所述進液口在裝置外殼左側的上方位置的偏向中心位置設置，所述出液口在裝置外殼右側的下方位置的偏向中心的位置設置。
優選的，所述控制機構在裝置外殼的左右位置均有設置，且左側的控制機構的外側與第一驅動電機的輸出端同軸連接，右側的所述控制機構的外側與第二驅動電機的輸出端之間同軸連接。
優選的，所述控制機構包括：
主動齒輪，其在空心槽的內部設置，其其底部設置有與其進行嚙合的從動齒輪，所述從動齒輪的外部設置有傳送機構；
所述傳送機構的頂端還連接有移動機構，用于進行裝置主體的移動工作；
所述主動齒輪的頂端還同軸連接有一個遮擋板，其遮擋板的內壁與裝置外殼的內壁相接觸。
優選的，所述傳送機構包括：
主動盤，其與從動齒輪之間為同軸連接，所述主動盤處于裝置主體的中間位置，而在主動盤的兩側對稱設置有從動盤，并且主動盤和從動盤之間通過傳輸皮帶之間進行連接。
9.根據權利要求1所述的一種移動式污水處理設備，其特征在于：所述從動盤的頂端與移動機構之間相連接，所述移動機構包括：
絲桿，其頂端與從動盤之間為同軸連接，而在絲桿的外部套設有2個升降機構，所述升降機構包括：
旋轉套，其設置有2個，在絲桿的外部均為螺紋連接，而對稱2個旋轉套與絲桿之間為相反的螺紋連接機構；
所述旋轉套的底部通過軸連接有旋轉桿，且旋轉桿的另一端通過軸與連接板相連接，所述連接板的底部安裝有滾動輪，所述旋轉套的頂端還安裝有滑塊，且滑塊的頂端卡合在底部滑槽的內部。
與現有技術相比，本發明的有益效果是：該移動式污水處理設備，設置有控制機構，控制機構在進行工作的時候，其會使得中間主動齒輪進行旋轉，而在主動齒輪進行旋轉的時候，便可以達到對其內部的阻擋板進行旋轉的效果，而由于進液口和出液口的位置均偏向整個裝置外殼的中間位置進行設置，故而在阻擋板進行旋轉的時候，便可以直接旋轉到進液口和出液口的位置，達到避免整個裝置在進行移動的時候，會在進液口和出液口的位置灑落出污水的現象發生；
而在主動齒輪進行旋轉的時候，由于主動齒輪的尺寸大于從動齒輪的尺寸，故而在主動齒輪進行半圈旋轉的時候，便會使得從動齒輪進行多圈的旋轉工作，而由于從從動齒輪上的傳送機構的設置，便會使得絲桿也進行多圈的旋轉工作，在絲桿進行旋轉的時候，便可以達到控制對稱設置的2個旋轉套進行相向的移動工作，由此便可以是的旋轉桿進行旋轉，將滾動輪頂出的現象目的，故而在滾動輪的作用下也就可以達到控制整個裝置進行移動的效果，靈活性更好，能夠更好的為音樂節等進行服務，且整個操作也更加的方便。
（發明人：楊新敬）
