公布日：2023.11.17

申請日：2023.10.17

分類號：C02F9/00(2023.01)I;B01D21/28(2006.01)I;C02F1/00(2023.01)N;C02F1/50(2023.01)N;C02F1/52(2023.01)N

摘要

本發明提供一種高效濁水凈化裝置，涉及濁水凈化技術領域，包括排水安裝支撐件，所述排水安裝支撐件上固定焊接有混合沉淀安裝件；所述排水安裝支撐件上轉動連接有轉動清潔輔助件；所述混合沉淀安裝件上固定焊接有進水導流輔助件；所述錐形防沖擊分流件固定套接在混合沉淀安裝件內部；所述進水導流輔助件內部設有混合輔助件，且混合輔助件轉動連接在錐形防沖擊分流件；可以實現輔助進行試劑添加工作，可以保證試劑的添加效果，采用在底部的泥沙上方施加的方式，可以利用混合輔助件對底部泥漿的擾動，實現配合泥沙的顆粒，更好的附著雜質進行沉淀，解決了目前的濁水凈化裝置不便于更加合理的利用污泥泥沙進行輔助沉淀吸附工作的問題。

權利要求書

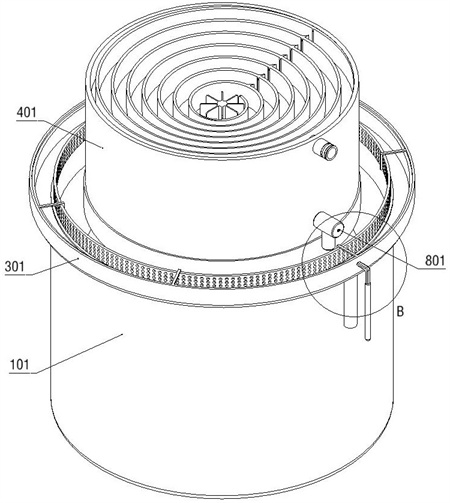

1.一種高效濁水凈化裝置，包括排水安裝支撐件（1），所述排水安裝支撐件（1）上固定焊接有混合沉淀安裝件（2）；其特征在于，所述排水安裝支撐件（1）上轉動連接有轉動清潔輔助件（3）；所述混合沉淀安裝件（2）上固定焊接有進水導流輔助件（4）；所述錐形防沖擊分流件（5）固定套接在混合沉淀安裝件（2）內部；所述進水導流輔助件（4）內部設有混合輔助件（6），且混合輔助件（6）轉動連接在錐形防沖擊分流件（5）；所述排水安裝支撐件（1）底部固定焊接有螺旋導水輔助件（7）；所述螺旋導水輔助件（7）位于混合輔助件（6）外側；所述進水導流輔助件（4）上安裝有試劑添加件（8）；所述試劑添加件（8）另一端套接在混合沉淀安裝件（2）內部；所述排水安裝支撐件（1）包括：排水安裝支撐罐（101）、排水安裝殼（102）、排水安裝管（103）和輔助濾網（104），所述排水安裝支撐罐（101）上固定焊接有排水安裝殼（102）；所述排水安裝殼（102）底部固定連接有排水安裝管（103）；所述輔助濾網（104）為網孔結構；所述輔助濾網（104）固定連接在排水安裝支撐罐（101）上。

2.根據權利要求1所述的一種高效濁水凈化裝置，其特征在于：所述排水安裝支撐件（1）還包括：斜置安裝環（105），所述斜置安裝環（105）設有一排，一排斜置安裝環（105）分別固定焊接在排水安裝支撐罐（101）內部。

3.根據權利要求1所述的一種高效濁水凈化裝置，其特征在于：所述混合沉淀安裝件（2）包括：混合沉淀安裝輔助筒（201）、排水連接孔（2011）、安裝支撐筒（202）和輔助斜置沉淀環（203），所述混合沉淀安裝輔助筒（201）底部開設有一圈排水連接孔（2011）；所述混合沉淀安裝輔助筒（201）固定安裝在排水安裝支撐罐（101）內部；所述混合沉淀安裝輔助筒（201）上固定焊接有安裝支撐筒（202）；所述混合沉淀安裝輔助筒（201外側固定套裝有一排輔助斜置沉淀環（203）。

4.根據權利要求1所述的一種高效濁水凈化裝置，其特征在于：所述轉動清潔輔助件（3）包括：轉動清潔安裝環（301）、轉動安裝把手（302）和轉動安裝刷（303），所述轉動清潔安裝環（301）上固定焊接有轉動安裝把手（302）；所述轉動清潔安裝環（301）轉動連接在排水安裝支撐罐（101）上；所述轉動清潔安裝環（301）上固定焊接有轉動安裝刷（303），且轉動安裝刷（303）為“L”形結構；所述轉動安裝刷（303）的內側設有刷毛，轉動安裝刷（303）內側貼于輔助濾網（104）內側。

5.根據權利要求3所述的一種高效濁水凈化裝置，其特征在于：所述進水導流輔助件（4）包括：進水導流安裝輔助筒（401）、進水連接螺旋導水葉片（402）、支撐底板（403）和排水連接管（4031），所述進水導流安裝輔助筒（401）內部固定焊接有進水連接螺旋導水葉片（402），所述進水連接螺旋導水葉片（402）的截面為平面螺紋結構；所述進水連接螺旋導水葉片（402）底部貼合連接有支撐底板（403）；所述支撐底板（403）固定套裝在進水導流安裝輔助筒（401）內部；所述支撐底板（403）為斜面結構；所述排水連接管（4031）固定管接在支撐底板（403）底部；所述進水導流安裝輔助筒（401）焊接在安裝支撐筒（202）上。

6.根據權利要求5所述的一種高效濁水凈化裝置，其特征在于：所述進水導流輔助件（4）還包括：進水連接管（4011）和緩流沖擊混合板（404），所述進水連接管（4011）固定管接在進水導流安裝輔助筒（401）上；所述緩流沖擊混合板（404）設有一排，一排緩流沖擊混合板（404）分別固定在進水連接螺旋導水葉片（402），一排進水連接螺旋導水葉片（402）兩兩為一組對稱安裝，一排緩流沖擊混合板（404）的迎水面均為斜面結構。

7.根據權利要求3所述的一種高效濁水凈化裝置，其特征在于：所述錐形防沖擊分流件（5）包括：錐形輔助分流防沖擊安裝筒（501）、支撐滲透板（502）和轉動安裝筒（503），所述錐形輔助分流防沖擊安裝筒（501）為錐形結構；所述錐形輔助分流防沖擊安裝筒（501）底部固定連接有支撐滲透板（502）；所述支撐滲透板（502）固定套裝在混合沉淀安裝輔助筒（201）；所述支撐滲透板（502）位于排水連接孔（2011）上方；所述轉動安裝筒（503）固定焊接在錐形輔助分流防沖擊安裝筒（501）的頂端。

8.根據權利要求7所述的一種高效濁水凈化裝置，其特征在于：所述混合輔助件（6）包括：混合輔助轉動軸（601）、轉動安裝環（6011）、水流沖擊驅動板（602）和驅動輔助排水葉輪（603），所述混合輔助轉動軸（601）上固定套裝有轉動安裝環（6011），且轉動安裝環（6011）轉動連接在轉動安裝筒（503）上；所述混合輔助轉動軸（601）頂部固定焊接有一圈水流沖擊驅動板（602）；所述驅動輔助排水葉輪（603）上固定焊接在混合輔助轉動軸（601）底部；一圈所述水流沖擊驅動板（602）位于進水連接螺旋導水葉片（402）內側。

9.根據權利要求1所述的一種高效濁水凈化裝置，其特征在于：所述螺旋導水輔助件（7）包括：螺旋導流安裝殼（701）和導流斜置葉片（702），所述螺旋導流安裝殼（701）上固定焊接有一圈導流斜置葉片（702）；所述螺旋導流安裝殼（701）截面為弧結構；所述螺旋導流安裝殼（701）焊接在排水安裝支撐罐（101）內部。

10.根據權利要求5所述的一種高效濁水凈化裝置，其特征在于：所述試劑添加件（8）包括：試劑添加泵（801）、水箱（802）、進液管（803）和噴灑混合環（804），所述試劑添加泵（801）固定安裝在進水導流安裝輔助筒（401）上；所述試劑添加泵（801）上安裝有水箱（802）；所述進液管（803）管接在試劑添加泵（801）上；所述進液管（803）穿過進水導流安裝輔助筒（401）；所述進液管（803）上管接有噴灑混合環（804），且噴灑混合環（804）固定套裝在混合沉淀安裝輔助筒（201）。

發明內容

有鑒于此，本發明提供一種高效濁水凈化裝置，其具有的錐形防沖擊分流件，可以利用自身的錐形結構實現輔助導流工作，可以實現輔助過濾排放，對于初級的絮凝物向外排放，同時也通過錐形坡面實現緩沖排水，可以避免過度沖擊，結構更加合理，保證水處理質量。

本發明提供了一種高效濁水凈化裝置，具體包括排水安裝支撐件，所述排水安裝支撐件上固定焊接有混合沉淀安裝件；所述排水安裝支撐件上轉動連接有轉動清潔輔助件；所述混合沉淀安裝件上固定焊接有進水導流輔助件；所述錐形防沖擊分流件固定套接在混合沉淀安裝件內部；所述進水導流輔助件內部設有混合輔助件，且混合輔助件轉動連接在錐形防沖擊分流件；所述排水安裝支撐件底部固定焊接有螺旋導水輔助件；所述螺旋導水輔助件位于混合輔助件外側；所述進水導流輔助件上安裝有試劑添加件；所述試劑添加件另一端套接在混合沉淀安裝件內部；所述排水安裝支撐件包括：排水安裝支撐罐、排水安裝殼、排水安裝管和輔助濾網，所述排水安裝支撐罐上固定焊接有排水安裝殼；所述排水安裝殼底部固定連接有排水安裝管；所述輔助濾網為網孔結構；所述輔助濾網固定連接在排水安裝支撐罐上。

進一步的，所述轉動清潔輔助件包括：轉動清潔安裝環、轉動安裝把手和轉動安裝刷，所述轉動清潔安裝環上固定焊接有轉動安裝把手；所述轉動清潔安裝環轉動連接在排水安裝支撐罐上；所述轉動清潔安裝環上固定焊接有轉動安裝刷，且轉動安裝刷為“L”形結構；所述轉動安裝刷的內側設有刷毛，轉動安裝刷內側貼于輔助濾網內側。

進一步的，所述進水導流輔助件包括：進水導流安裝輔助筒、進水連接螺旋導水葉片、支撐底板和排水連接管，所述進水導流安裝輔助筒內部固定焊接有進水連接螺旋導水葉片，所述進水連接螺旋導水葉片的截面為平面螺紋結構；所述進水連接螺旋導水葉片底部貼合連接有支撐底板；所述支撐底板固定套裝在進水導流安裝輔助筒內部；所述支撐底板為斜面結構；所述排水連接管固定管接在支撐底板底部。

進一步的，所述排水安裝支撐件還包括：斜置安裝環，所述斜置安裝環設有一排，一排斜置安裝環分別固定焊接在排水安裝支撐罐內部。

進一步的，所述進水導流輔助件還包括：進水連接管和緩流沖擊混合板，所述進水連接管固定管接在進水導流安裝輔助筒上；所述緩流沖擊混合板設有一排，一排緩流沖擊混合板分別固定在進水連接螺旋導水葉片，一排進水連接螺旋導水葉片兩兩為一組對稱安裝，一排緩流沖擊混合板的迎水面均為斜面結構。

進一步的，所述混合沉淀安裝件包括：混合沉淀安裝輔助筒、排水連接孔、安裝支撐筒和輔助斜置沉淀環，所述混合沉淀安裝輔助筒底部開設有一圈排水連接孔；所述混合沉淀安裝輔助筒固定安裝在排水安裝支撐罐內部；所述混合沉淀安裝輔助筒上固定焊接有安裝支撐筒；所述混合沉淀安裝輔助筒外側固定套裝有一排輔助斜置沉淀環。

進一步的，所述試劑添加件包括：試劑添加泵、水箱、進液管和噴灑混合環，所述試劑添加泵固定安裝在進水導流安裝輔助筒上；所述試劑添加泵上安裝有水箱；所述進液管管接在試劑添加泵上；所述進液管穿過進水導流安裝輔助筒；所述進液管上管接有噴灑混合環，且噴灑混合環固定套裝在混合沉淀安裝輔助筒；進水導流安裝輔助筒焊接在安裝支撐筒上。

進一步的，所述錐形防沖擊分流件包括：錐形輔助分流防沖擊安裝筒、支撐滲透板和轉動安裝筒，所述錐形輔助分流防沖擊安裝筒為錐形結構；所述錐形輔助分流防沖擊安裝筒底部固定連接有支撐滲透板；所述支撐滲透板固定套裝在混合沉淀安裝輔助筒；所述支撐滲透板位于排水連接孔上方；所述轉動安裝筒固定焊接在錐形輔助分流防沖擊安裝筒的頂端。

進一步的，所述混合輔助件包括：混合輔助轉動軸、轉動安裝環、水流沖擊驅動板和驅動輔助排水葉輪，所述混合輔助轉動軸上固定套裝有轉動安裝環，且轉動安裝環轉動連接在轉動安裝筒上；所述混合輔助轉動軸頂部固定焊接有一圈水流沖擊驅動板；所述驅動輔助排水葉輪上固定焊接在混合輔助轉動軸底部；一圈所述水流沖擊驅動板位于進水連接螺旋導水葉片內側。

進一步的，所述螺旋導水輔助件包括：螺旋導流安裝殼和導流斜置葉片，所述螺旋導流安裝殼上固定焊接有一圈導流斜置葉片；所述螺旋導流安裝殼截面為弧結構；所述螺旋導流安裝殼焊接在排水安裝支撐罐內部。

與現有技術相比，本發明具有如下有益效果：通過采用設置的試劑添加件，可以實現輔助進行試劑添加工作，可以保證試劑的添加效果，采用在底部的泥沙上方施加的方式，可以利用混合輔助件對底部泥漿的擾動，實現配合泥沙的顆粒，更好的附著雜質進行沉淀，有效的利用泥沙作為“載體”輔助加速沉淀，結構更加簡單，可以降低試劑添加的用量。

此外，通過采用設置的進水導流輔助件，可以實現輔助進行濁水凈化導流工作，可以利用自身的螺旋結構，增加水流實現過程中可以添加試劑輔助殺菌等工作，可以延長混合時間，設置的緩流沖擊混合板，可以輔助進行阻擋工作，可以有效的提高混合效果，結構更加簡單實用，通過錐形防沖擊分流件，利用錐形結構，可以輔助進行過濾分流工作，降低水流沖擊，保證沉淀效果。

此外，通過采用設置的轉動清潔輔助件，可以實現輔助進行高效的轉動清潔輔助工作，結構更加簡單，實用性更強，本結構采用混合沉淀安裝件，可以實現輔助進行聯合沉淀工作，可以提高排水的質量，有效降低雜質含量。

（發明人：陳輝）
