公布日：2023.11.14

申請日：2023.07.24

分類號：C02F1/04(2023.01)I;C02F103/18(2006.01)N

摘要

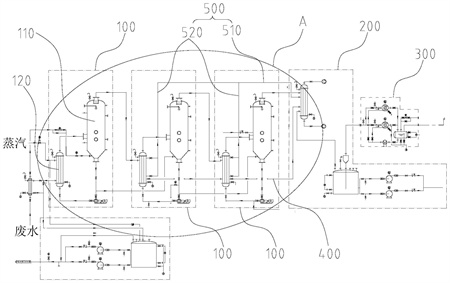

本公開涉及一種脫硫廢水蒸發濃縮系統，包括分離裝置、尾氣冷凝裝置和尾氣真空泵，分離裝置的數量為多個且均包括分離器和加熱器，其中，上游的分離裝置中的分離器連通下游的分離裝置中的加熱器，且最下游的分離裝置中的分離器連通尾氣冷凝裝置，尾氣真空泵連通尾氣冷凝裝置，脫硫廢水蒸發濃縮系統還包括：第一調節管路，第一調節管路包括第一管段，位于最上游分離裝置下游的每個分離裝置中的加熱器，均通過一個第一管段連通于尾氣冷凝裝置，尾氣真空泵能夠通過尾氣冷凝裝置經第一管段調節對應加熱器中的真空度。通過上述技術方案，該脫硫廢水蒸發濃縮系統能夠擴大真空度的調節范圍，以提升工況適應性。

權利要求書

1.一種脫硫廢水蒸發濃縮系統，所述脫硫廢水蒸發濃縮系統包括分離裝置、尾氣冷凝裝置和尾氣真空泵，所述分離裝置的數量為多個且均包括分離器和加熱器，其中，上游的所述分離裝置中的分離器連通下游的所述分離裝置中的加熱器，且最下游的分離裝置中的分離器連通所述尾氣冷凝裝置，所述尾氣真空泵連通所述尾氣冷凝裝置，其特征在于，所述脫硫廢水蒸發濃縮系統還包括：第一調節管路，所述第一調節管路包括第一管段，位于最上游所述分離裝置下游的每個所述分離裝置中的加熱器，均通過一個所述第一管段連通于所述尾氣冷凝裝置，所述尾氣真空泵能夠通過所述尾氣冷凝裝置經所述第一管段調節對應加熱器中的真空度。

2.根據權利要求1所述的脫硫廢水蒸發濃縮系統，其特征在于，所述第一調節管路包括連接分管，所述第一管段通過所述連接分管連通于對應的所述加熱器，且所述連接分管的出口連通在對應的加熱器上，其中，所述連接分管上設置有第一開度閥。

3.根據權利要求2所述的脫硫廢水蒸發濃縮系統，其特征在于，所述第一管段通過至少兩個并聯設置的連接分管連通于對應的所述加熱器，至少兩個并聯設置的所述連接分管沿所述加熱器的長度方向間隔設置。

4.根據權利要求3所述的脫硫廢水蒸發濃縮系統，其特征在于，所述加熱器在上下方向上具有長度，所述連接分管的數量為兩個，其中一個所述連接分管連通在對應所述加熱器的頂部，另一個所述連接分管連通在對應所述加熱器的底部。

5.根據權利要求1所述的脫硫廢水蒸發濃縮系統，其特征在于，所述第一調節管路包括連接母管，位于最上游分離裝置下游的至少兩個所述第一管段均通過所述連接母管連通于所述尾氣冷凝裝置，其中，所述連接母管的入口連通在所述尾氣冷凝裝置上。

6.根據權利要求1所述的脫硫廢水蒸發濃縮系統，其特征在于，所述脫硫廢水蒸發濃縮系統還包括第二調節管路，所述第二調節管路將尾氣冷凝裝置和位于最上游加熱器下游的至少兩個加熱器，依次串聯地連通在一起；所述尾氣真空泵能夠通過所述尾氣冷凝裝置經所述第二調節管路，調節位于最上游加熱器下游的每個加熱器的真空度。

7.根據權利要求1所述的脫硫廢水蒸發濃縮系統，其特征在于，所述分離裝置的數量為三個。

8.根據權利要求6所述的脫硫廢水蒸發濃縮系統，其特征在于，所述第二調節管路包括第二管段和第三管段，所述第二管段連通在相鄰兩個所述加熱器之間，所述第三管段連通在最下游的所述加熱器和所述尾氣冷凝裝置之間。

9.根據權利要求8所述的脫硫廢水蒸發濃縮系統，其特征在于，所述第二管段和所述第三管段上均設置有第二開度閥。

10.根據權利要求1所述的脫硫廢水蒸發濃縮系統，其特征在于，每個所述分離裝置還包括循環泵，每個所述分離裝置中的所述加熱器、所述循環泵和所述分離器依次串聯地連通在一起。

發明內容

本公開的目的是提供一種脫硫廢水蒸發濃縮系統，該脫硫廢水蒸發濃縮系統能夠擴大真空度的調節范圍，以提升工況適應性。

為了實現上述目的，本公開提供一種脫硫廢水蒸發濃縮系統，所述脫硫廢水蒸發濃縮系統包括分離裝置、尾氣冷凝裝置和尾氣真空泵，所述分離裝置的數量為多個且均包括分離器和加熱器，其中，上游的所述分離裝置中的分離器連通下游的所述分離裝置中的加熱器，且最下游的分離裝置中的分離器連通所述尾氣冷凝裝置，所述尾氣真空泵連通所述尾氣冷凝裝置，所述脫硫廢水蒸發濃縮系統還包括：第一調節管路，所述第一調節管路包括第一管段，位于最上游所述分離裝置下游的每個所述分離裝置中的加熱器，均通過一個所述第一管段連通于所述尾氣冷凝裝置，所述尾氣真空泵能夠通過所述尾氣冷凝裝置經所述第一管段調節對應加熱器中的真空度。

可選地，所述第一調節管路包括連接分管，所述第一管段通過所述連接分管連通于對應的所述加熱器，且所述連接分管的出口連通在對應的加熱器上，其中，所述連接分管上設置有第一開度閥。

可選地，所述第一管段通過至少兩個并聯設置的連接分管連通于對應的所述加熱器，至少兩個并聯設置的所述連接分管沿所述加熱器的長度方向間隔設置。

可選地，所述加熱器在上下方向上具有長度，所述連接分管的數量為兩個，其中一個所述連接分管連通在對應所述加熱器的頂部，另一個所述連接分管連通在對應所述加熱器的底部。

可選地，所述第一調節管路包括連接母管，位于最上游分離裝置下游的至少兩個所述第一管段均通過所述連接母管連通于所述尾氣冷凝裝置，其中，所述連接母管的入口連通在所述尾氣冷凝裝置上。

可選地，所述脫硫廢水蒸發濃縮系統還包括第二調節管路，所述第二調節管路將尾氣冷凝裝置和位于最上游加熱器下游的至少兩個加熱器，依次串聯地連通在一起；所述尾氣真空泵能夠通過所述尾氣冷凝裝置經所述第二調節管路，調節位于最上游加熱器下游的每個加熱器的真空度。

可選地，所述分離裝置的數量為三個。

可選地，所述第二調節管路包括第二管段和第三管段，所述第二管段連通在相鄰兩個所述加熱器之間，所述第三管段連通在最下游的所述加熱器和所述尾氣冷凝裝置之間。

可選地，所述第二管段和所述第三管段上均設置有第二開度閥。

可選地，每個所述分離裝置還包括循環泵，每個所述分離裝置中的所述加熱器、所述循環泵和所述分離器依次串聯地連通在一起。

通過上述技術方案，在本公開提供的脫硫廢水蒸發濃縮系統中，位于最上游分離裝置下游的每個分離裝置中的加熱器均通過第一管段連通尾氣冷凝裝置，尾氣冷凝裝置連通尾氣真空泵，這樣，當尾氣真空泵調節自身的真空度時，可以通過尾氣冷凝裝置和第一管段影響到加熱器中的真空度，即可以調節該第一管段連通的加熱器中的真空度。此外，由于上游的分離裝置中的分離器連通下游的分離裝置中的加熱器，那么當加熱器中的真空度改變時，與該加熱器相連的上游的分離器中的真空度也會隨之改變，也即，尾氣真空泵自身的真空度調整時，既能夠調節對應加熱器中的真空度，也能夠調節與該加熱器相連通的上游分離器中的真空度，進而影響該分離器中的廢水的蒸發溫度，以達到改變對應分離器中的廢水分離效果的目的。(例如：當提高分離器中的真空度時，對應該分離器中的廢水的蒸發溫度會降低，那么該分離器中的廢水的蒸發量就越高，反之亦然)。綜上，由于最上游分離裝置下游的每個分離裝置中的加熱器，均通過一個第一管段連通于尾氣冷凝裝置，并且最下游的分離裝置中的分離器連通尾氣冷凝裝置，因此，尾氣真空泵可以通過第一管段單獨調節對應分離器的真空度，或者，尾氣真空泵可以通過尾氣冷凝裝置單獨調節最下游分離器的真空度，由此，利用尾氣真空泵可以對每個分離器實現單獨調節，進而擴大真空度的調節范圍，使得該脫硫廢水蒸發濃縮系統能夠適應更多工況，以提升工況適應性。

（發明人：張偉;任仲海;尹寶聚;米甜;王巍;谷文超;蔡井剛;嚴實）
