公布日：2023.11.17
申請日：2023.10.17
分類號：C02F9/00(2023.01)I;C02F1/40(2023.01)N;C02F1/38(2023.01)N;C02F1/00(2023.01)N;C02F1/28(2023.01)N
摘要
本發明涉及油頁巖廢水處理技術領域，具體涉及一種油頁巖廢水凈化設備，包括有廢水進水管、連接在廢水進水管外壁上部的固定環、轉動內筒、固定內筒和固定外筒等，固定環上轉動連接有套在廢水進水管外部的轉動內筒，固定環底部連接有套在轉動內筒外部的固定內筒和套在固定內筒外部的固定外筒。本發明的轉動內筒順時針轉動使通入的廢水分層，升降過濾框往上浮起，濾孔阻擋大顆粒固體物質，油通過上排油管和下排油管分兩次排出，環形吸附板上的活性炭吸附水中的油和小顆粒固體物質，凈水通過排水管排出，通過升降過濾框和環形吸附板有效阻擋固體物質和油混入排出的水中，從而有效地將水、油和固體物質分離出來，提高廢水的分離率。
權利要求書

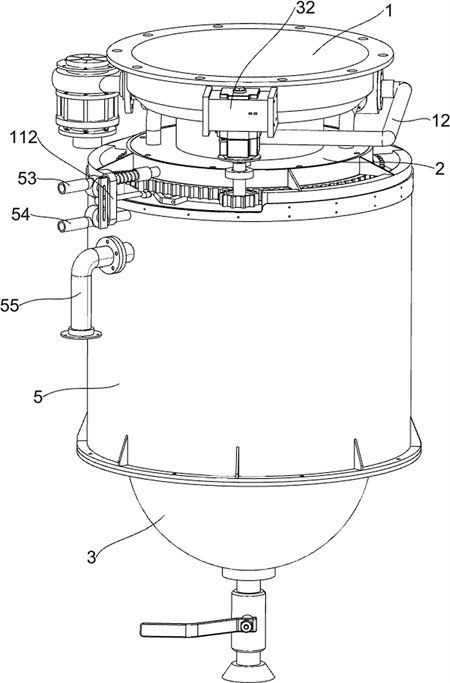

1.一種油頁巖廢水凈化設備，包括有廢水進水管（1）、連接在廢水進水管（1）外壁上部的固定環（2）、轉動內筒（3）和用于驅動轉動內筒（3）轉動的驅動組件，固定環（2）上轉動連接有套在廢水進水管（1）外部的轉動內筒（3），其特征是，還包括有固定內筒（4）、固定外筒（5）、連接板（6）、環形吸附板（7）、導向環（8）、升降過濾框（9）和排料管道，轉動內筒（3）上部開有若干個通孔（31），固定環（2）底部連接有套在轉動內筒（3）外部的固定內筒（4）和套在固定內筒（4）外部的固定外筒（5），固定外筒（5）底部栓接有與轉動內筒（3）密封接觸的連接板（6），固定內筒（4）內部連接有位于轉動內筒（3）外部的環形吸附板（7），環形吸附板（7）上設有活性炭，環形吸附板（7）的位置低于通孔（31），轉動內筒（3）內部間隔連接有若干個導向環（8），導向環（8）上周向間隔滑動連接有若干個升降過濾框（9），廢水分離后的油、水以及固體物質通過排料管道排出;升降過濾框（9）中部均設有開有若干個濾孔的導料部（91），升降過濾框（9）中部均開有一對沖洗口（92），升降過濾框（9）上均設有空心浮塊，升降過濾框（9）浸在水中時通過空心浮塊浮起并使沖洗口（92）被導向環（8）堵住;排料管道包括有排泥管、上排油管（53）、下排油管（54）和排水管（55），轉動內筒（3）底部中心處設有排泥管，固定環（2）上連接有與轉動內筒（3）連通的上排油管（53），固定內筒（4）上部連接有下排油管（54），固定外筒（5）上部連接有一端位于固定外筒（5）和固定內筒（4）之間的排水管（55），下排油管（54）一端位于固定內筒（4）和轉動內筒（3）之間，下排油管（54）另一端位于固定外筒（5）外部，下排油管（54）和上排油管（53）進油口（52）的位置均高于通孔（31）;轉動內筒（3）、固定內筒（4）、固定外筒（5）和連接板（6）之間形成U形通道（51），凈水通過U形通道（51）往排水管（55）排出。
2.如權利要求1所述的一種油頁巖廢水凈化設備，其特征是，下排油管（54）和上排油管（53）的進油口（52）均朝上設置，以減少水進入進油口（52）的量。
3.如權利要求1所述的一種油頁巖廢水凈化設備，其特征是，驅動組件包括有伺服電機（32）、齒輪（33）和齒環（34），廢水進水管（1）外部連接有伺服電機（32），轉動內筒（3）外部上側連接有位于固定內筒（4）外部的齒環（34），伺服電機（32）的輸出軸上連接有與齒環（34）嚙合的齒輪（33）。
4.如權利要求1所述的一種油頁巖廢水凈化設備，其特征是，還包括有螺旋過濾機構，螺旋過濾機構包括有螺旋板（101）和環形過濾框（102），轉動內筒（3）外部連接有位置低于通孔（31）的螺旋板（101），連接板（6）頂部連接有位于U形通道（51）底部的環形過濾框（102），環形過濾框（102）上間隔開有若干個圓臺孔（103）。
5.如權利要求4所述的一種油頁巖廢水凈化設備，其特征是，圓臺孔（103）分為內圈部分和外圈部分，圓臺孔（103）開口從上往下逐漸減小，以減小環形過濾框（102）內小顆粒固體物質往上排出的速度。
6.如權利要求5所述的一種油頁巖廢水凈化設備，其特征是，還包括有間歇排油機構，間歇排油機構包括有斜塊（111）、導向架（112）、擋塊（113）、閥門（114）和凸塊（115），轉動內筒（3）外部上側周向間隔連接有若干個設有斜面的斜塊（111），上排油管（53）和下排油管（54）內部均通過轉軸連接有閥門（114），轉軸上均連接有偏離轉軸圓心的凸塊（115），上排油管（53）和下排油管（54）之間滑動連接有通過彈簧復位的導向架（112），導向架（112）上開有導向孔，凸塊（115）均位于導向孔內，斜塊（111）轉動會間歇地與導向架（112）接觸，以通過斜面擠壓導向架（112），上排油管（53）和下排油管（54）內部均連接有擋塊（113），擋塊（113）均擋在閥門（114）一側。
7.如權利要求6所述的一種油頁巖廢水凈化設備，其特征是，還包括有沖洗管（12），固定環（2）上間隔連接有若干根伸入轉動內筒（3）內部的沖洗管（12），沖洗管（12）通過水泵將水通入轉動內筒（3）內，沖洗管（12）底端均與導料部（91）一一縱向?qū)R，導向環（8）頂面呈波浪狀，導向環（8）頂面靠近升降過濾框（9）的位置凹下，導料部（91）中部凸起，以使小顆粒固體物質從沖洗口（92）沖下。
發明內容
為了解決上述背景技術中提出的問題，本發明的目的是提供一種能夠提高分離率的油頁巖廢水凈化設備。
技術方案為：一種油頁巖廢水凈化設備，包括有廢水進水管、連接在廢水進水管外壁上部的固定環、轉動內筒和用于驅動轉動內筒轉動的驅動組件，固定環上轉動連接有套在廢水進水管外部的轉動內筒，還包括有固定內筒、固定外筒、連接板、環形吸附板、導向環、升降過濾框和排料管道，轉動內筒上部開有若干個通孔，固定環底部連接有套在轉動內筒外部的固定內筒和套在固定內筒外部的固定外筒，固定外筒底部栓接有與轉動內筒密封接觸的連接板，固定內筒內部連接有位于轉動內筒外部的環形吸附板，環形吸附板上設有活性炭，環形吸附板的位置低于通孔，轉動內筒內部間隔連接有若干個導向環，導向環上周向間隔滑動連接有若干個升降過濾框，廢水分離后的油、水以及固體物質通過排料管道排出。
作為上述方案的改進，升降過濾框中部均設有開有若干個濾孔的導料部，升降過濾框中部均開有一對沖洗口，升降過濾框上均設有空心浮塊，升降過濾框浸在水中時通過空心浮塊浮起并使沖洗口被導向環堵住。
作為上述方案的改進，排料管道包括有排泥管、上排油管、下排油管和排水管，轉動內筒底部中心處設有排泥管，固定環上連接有與轉動內筒連通的上排油管，固定內筒上部連接有下排油管，固定外筒上部連接有一端位于固定外筒和固定內筒之間的排水管，下排油管一端位于固定內筒和轉動內筒之間，下排油管另一端位于固定外筒外部，下排油管和上排油管進油口的位置均高于通孔。
作為上述方案的改進，下排油管和上排油管的進油口均朝上設置，以減少水進入進油口的量。
作為上述方案的改進，轉動內筒、固定內筒、固定外筒和連接板之間形成U形通道，凈水通過U形通道往排水管排出。
作為上述方案的改進，驅動組件包括有伺服電機、齒輪和齒環，廢水進水管外部連接有伺服電機，轉動內筒外部上側連接有位于固定內筒外部的齒環，伺服電機的輸出軸上連接有與齒環嚙合的齒輪。
作為上述方案的改進，還包括有螺旋過濾機構，螺旋過濾機構包括有螺旋板和環形過濾框，轉動內筒外部連接有位置低于通孔的螺旋板，連接板頂部連接有位于U形通道底部的環形過濾框，環形過濾框上間隔開有若干個圓臺孔。
作為上述方案的改進，圓臺孔分為內圈部分和外圈部分，圓臺孔開口從上往下逐漸減小，以減小環形過濾框內小顆粒固體物質往上排出的速度。
作為上述方案的改進，還包括有間歇排油機構，間歇排油機構包括有斜塊、導向架、擋塊、閥門和凸塊，轉動內筒外部上側周向間隔連接有若干個設有斜面的斜塊，上排油管和下排油管內部均通過轉軸連接有閥門，轉軸上均連接有偏離轉軸圓心的凸塊，上排油管和下排油管之間滑動連接有通過彈簧復位的導向架，導向架上開有導向孔，凸塊均位于導向孔內，斜塊轉動會間歇地與導向架接觸，以通過斜面擠壓導向架，上排油管和下排油管內部均連接有擋塊，擋塊均擋在閥門一側。
作為上述方案的改進，還包括有沖洗管，固定環上間隔連接有若干根伸入轉動內筒內部的沖洗管，沖洗管通過水泵將水通入轉動內筒內，沖洗管底端均與導料部一一縱向?qū)R，導向環頂面呈波浪狀，導向環頂面靠近升降過濾框的位置凹下，導料部中部凸起，以使小顆粒固體物質從沖洗口沖下。
本發明具有以下優點：1、本發明的轉動內筒順時針轉動使通入的廢水分層，升降過濾框往上浮起，濾孔阻擋大顆粒固體物質，油通過上排油管和下排油管分兩次排出，環形吸附板上的活性炭吸附水中的油和小顆粒固體物質，凈水通過排水管排出，通過升降過濾框和環形吸附板有效阻擋固體物質和油混入排出的水中，從而有效地將水、油和固體物質分離出來，提高廢水的分離率。
2、本發明的轉動內筒和螺旋板順時針轉動時，螺旋板將水往下輸送，水和小顆粒固體物質通過內圈的圓臺孔流入環形過濾框內，水再從外圈的圓臺孔往上流出，圓臺孔能夠減緩固體顆粒往上排出的速度，使得水中的小顆粒固體物質留在環形過濾框內，從而進一步阻擋固體物質混入排出的水中，提高廢水的分離率。
3、本發明的轉動內筒和斜塊順時針轉動時，斜塊間歇性地推動導向架，使得閥門間歇性地打開，從而使油間歇性地排出，減緩油的排出速度，進一步減少水混入排出的油中，提高分離率。
4、本發明的升降過濾框不再浸在水中時，升降過濾框下移復位，沖洗口打開，通過水泵使水從沖洗管沖向?qū)Я喜�，從而使殘留的固體物質從沖洗口沖下，方便對轉動內筒進行清洗。
（發明人：王慧;楊沫;潘大東;陳海峰;金明昊;金彥明）
