公布日：2024.05.17

申請日：2024.04.16

分類號：C02F3/34(2023.01)I;C02F3/12(2023.01)I;C02F1/00(2023.01)I

摘要

本發明涉及污水處理相關技術領域，具體為應用于水循環廁所的糞便污水多級處理裝置及系統，應用于水循環廁所的糞便污水多級處理裝置包括處理箱、上蓋、抽水泵、一級抽水系統和二級抽水系統，處理箱通過隔板分隔為預處理槽、一級處理槽、二級處理槽、三級處理槽和蓄水槽，且處理箱的安裝位置地勢低于廁所的所在高度；通過設置由處理箱、上蓋、抽水泵、一級抽水系統和二級抽水系統組合構成的應用于水循環廁所的糞便污水多級處理裝置，并通過隔板將處理箱分隔為預處理槽、一級處理槽、二級處理槽、三級處理槽和蓄水槽，從而對廁所用水進行循環利用，從而在避免糞便污水直接排放對環境造成危害，并且也可以提高水體的利用率，非常的環保。

權利要求書

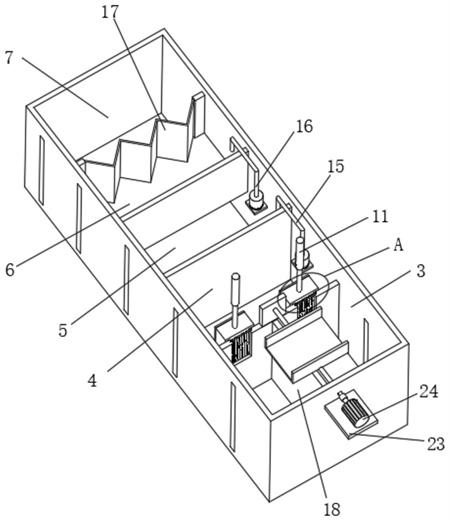

1.應用于水循環廁所的糞便污水多級處理裝置，其特征在于：所述應用于水循環廁所的糞便污水多級處理裝置包括：處理箱（1），所述處理箱（1）通過隔板分隔為預處理槽（3）、一級處理槽（4）、二級處理槽（5）、三級處理槽（6）和蓄水槽（7），且處理箱（1）的安裝位置地勢低于廁所的所在高度；上蓋（2），所述上蓋（2）蓋在處理箱（1）的端口上，且上蓋（2）上設置有污水進口（8），所述污水進口（8）與廁所的排水系統相連接，且污水進口（8）位于預處理槽（3）的正上方，所述上蓋（2）上位于蓄水槽（7）的位置處設置有排進水系統（36）；抽水泵，所述抽水泵設置在蓄水槽（7）之中，且抽水泵通過水管（9）與廁所的沖廁水箱相連接；一級抽水系統（15），所述一級抽水系統（15）的泵體安裝在一級處理槽（4）的側壁上，且一級抽水系統（15）的管路延伸至二級處理槽（5）之中；二級抽水系統（16），所述二級抽水系統（16）的泵體安裝在二級處理槽（5）的側壁上，且二級抽水系統（16）的管路延伸至三級處理槽（6）之中。

2.根據權利要求1所述的應用于水循環廁所的糞便污水多級處理裝置，其特征在于：所述預處理槽（3）和一級處理槽（4）之間的隔板上開設有一級安裝槽（12），所述一級安裝槽（12）之中固定安裝有過濾板（13），所述過濾板（13）上均勻開設有過濾孔，所述處理箱（1）的外側壁上固定安裝有支架（10），所述支架（10）上固定安裝有液壓機構（11），所述液壓機構（11）的伸縮桿上固定連接有封堵機構（14），所述液壓機構（11）進程運動后，所述封堵機構（14）對一級安裝槽（12）形成封堵作用，所述三級處理槽（6）和蓄水槽（7）之間的隔板上開設有二級安裝槽，所述二級安裝槽之中安裝有MBR膜組件（17）。

3.根據權利要求2所述的應用于水循環廁所的糞便污水多級處理裝置，其特征在于：所述預處理槽（3）的中間設置有擋板（18），且預處理槽（3）被擋板（18）分隔為預處理槽A（19）和預處理槽B（20），所述預處理槽A（19）和預處理槽B（20）的側邊均安裝有過濾板（13），且過濾板（13）的位置均對應設置有封堵機構（14），所述處理箱（1）的側壁上開設有轉孔，所述轉孔之中轉動安裝有轉軸（22），所述轉軸（22）上固定焊接有分流通道（21），所述處理箱（1）的外側壁上固定安裝有電機支架（23），所述電機支架（23）上固定安裝有伺服電機（24），所述伺服電機（24）的輸出軸與轉軸（22）傳動連接。

4.根據權利要求3所述的應用于水循環廁所的糞便污水多級處理裝置，其特征在于：所述預處理槽A（19）和預處理槽B（20）之間為交替排水，且預處理槽A（19）、預處理槽B（20）排水前，對應槽體半小時內禁止排入糞便污水，所述一級抽水系統（15）、二級抽水系統（16）運行前，一級抽水系統（15）、二級抽水系統（16）泵體所在的對應槽體之中半小時內禁入水體的排入，且一級抽水系統（15）、二級抽水系統（16）上泵體的安裝位置位于對應槽體的中間高度位置。

5.根據權利要求3所述的應用于水循環廁所的糞便污水多級處理裝置，其特征在于：所述三級處理槽（6）的底面高于蓄水槽（7）的底面高度，所述MBR膜組件（17）呈連續W字型設置。

6.根據權利要求3所述的應用于水循環廁所的糞便污水多級處理裝置，其特征在于：所述封堵機構（14）由箱體（25）、后蓋（26）和清理鋼針（27）組合構成，所述箱體（25）固定連接在液壓機構（11）的伸縮桿上，所述后蓋（26）固定在箱體（25）的開口處，所述后蓋（26）上固定安裝有伸縮電缸（28），所述伸縮電缸（28）的伸縮桿上固定安裝有頂板（29），所述清理鋼針（27）的尾部固定在頂板（29）上，所述箱體（25）的前端面上開設有鋼針孔（34），所述清理鋼針（27）穿過鋼針孔（34）設置，且清理鋼針（27）的設置位置與過濾板（13）上的過濾孔相對應，所述伸縮電缸（28）進程運動后，所述清理鋼針（27）頂出并插入至過濾板（13）上的過濾孔之中。

7.根據權利要求6所述的應用于水循環廁所的糞便污水多級處理裝置，其特征在于：所述箱體（25）的前端面開設有密封槽，所述密封槽的槽底開設有通孔（30），所述密封槽之中活動設置有頂框板（31），所述頂框板（31）上固定膠接有橡膠密封圈（32），所述頂板（29）上固定安裝有頂柱（33），所述頂柱（33）與通孔（30）相對應設置，所述伸縮電缸（28）進程運動后，所述頂柱（33）抵在頂框板（31）上，且橡膠密封圈（32）外移并緊密貼合在預處理槽（3）和一級處理槽（4）之間的隔板上，所述頂柱（33）為磁鐵，所述頂框板（31）為鐵磁材料，且伸縮電缸（28）回程運動后，所述橡膠密封圈（32）完全收入至密封槽之中。

8.根據權利要求7所述的應用于水循環廁所的糞便污水多級處理裝置，其特征在于：所述鋼針孔（34）的側壁上開設有環形槽，所述環形槽之中嵌入安裝有橡膠密封環（35），所述清理鋼針（27）在實際安裝時，所述橡膠密封環（35）處于受壓狀態。

9.根據權利要求8所述的應用于水循環廁所的糞便污水多級處理裝置，其特征在于：所述上蓋（2）上位于預處理槽A（19）、預處理槽B（20）、一級處理槽（4）、二級處理槽（5）的位置處均設置有菌種添加口（37），所述預處理槽A（19）、預處理槽B（20）、一級處理槽（4）、二級處理槽（5）、三級處理槽（6）、蓄水槽（7）的側壁上均開設有水況觀察窗（38），所述水況觀察窗（38）均為透明鋼化玻璃板，所述預處理槽A（19）、預處理槽B（20）、一級處理槽（4）、二級處理槽（5）、三級處理槽（6）、蓄水槽（7）之中均設置有水位傳感器。

10.應用于水循環廁所的糞便污水多級處理系統，其特征在于：所述應用于水循環廁所的糞便污水多級處理系統用于對上述權利要求1-9的任意一種所述應用于水循環廁所的糞便污水多級處理裝置進行控制，所述應用于水循環廁所的糞便污水多級處理系統包括：預處理模塊，所述預處理模塊由預處理槽（3）及槽內的菌種組成；一級處理模塊，所述一級處理模塊由一級處理槽（4）及內部的菌種組成；二級處理模塊，所述二級處理模塊由二級處理槽（5）及內部的菌種組成；三級處理模塊，所述三級處理模塊由三級處理槽（6）及內部的菌種組成；蓄水模塊，所述蓄水模塊用于對處理后的水體進行暫存；廁所沖水模塊，所述廁所沖水模塊為廁所的沖廁水箱；菌種補充模塊，所述菌種補充模塊用于對預處理槽A（19）、預處理槽B（20）、一級處理槽（4）、二級處理槽（5）之中的反應菌種進行補充；補排水模塊，所述補排水模塊用于對處理箱（1）之中的水體進行添加、排出。

發明內容

本發明的目的在于提供應用于水循環廁所的糞便污水多級處理裝置及系統，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：應用于水循環廁所的糞便污水多級處理裝置，所述應用于水循環廁所的糞便污水多級處理裝置包括：處理箱，所述處理箱通過隔板分隔為預處理槽、一級處理槽、二級處理槽、三級處理槽和蓄水槽，且處理箱的安裝位置地勢低于廁所的所在高度；上蓋，所述上蓋蓋在處理箱的端口上，且上蓋上設置有污水進口，所述污水進口與廁所的排水系統相連接，且污水進口位于預處理槽的正上方，所述上蓋上位于蓄水槽的位置處設置有排進水系統；抽水泵，所述抽水泵設置在蓄水槽之中，且抽水泵通過水管與廁所的沖廁水箱相連接；一級抽水系統，所述一級抽水系統的泵體安裝在一級處理槽的側壁上，且一級抽水系統的管路延伸至二級處理槽之中；二級抽水系統，所述二級抽水系統的泵體安裝在二級處理槽的側壁上，且二級抽水系統的管路延伸至三級處理槽之中。

優選的，所述預處理槽和一級處理槽之間的隔板上開設有一級安裝槽，所述一級安裝槽之中固定安裝有過濾板，所述過濾板上均勻開設有過濾孔，所述處理箱的外側壁上固定安裝有支架，所述支架上固定安裝有液壓機構，所述液壓機構的伸縮桿上固定連接有封堵機構，所述液壓機構進程運動后，所述封堵機構對一級安裝槽形成封堵作用，所述三級處理槽和蓄水槽之間的隔板上開設有二級安裝槽，所述二級安裝槽之中安裝有MBR膜組件。

優選的，所述預處理槽的中間設置有擋板，且預處理槽被擋板分隔為預處理槽A和預處理槽B，所述預處理槽A和預處理槽B的側邊均安裝有過濾板，且過濾板的位置均對應設置有封堵機構，所述處理箱的側壁上開設有轉孔，所述轉孔之中轉動安裝有轉軸，所述轉軸上固定焊接有分流通道，所述處理箱的外側壁上固定安裝有電機支架，所述電機支架上固定安裝有伺服電機，所述伺服電機的輸出軸與轉軸傳動連接。

優選的，所述預處理槽A和預處理槽B之間為交替排水，且預處理槽A、預處理槽B排水前，對應槽體半小時內禁止排入糞便污水，所述一級抽水系統、二級抽水系統運行前，一級抽水系統、二級抽水系統泵體所在的對應槽體之中半小時內禁入水體的排入，且一級抽水系統、二級抽水系統上泵體的安裝位置位于對應槽體的中間高度位置。

優選的，所述三級處理槽的底面高于蓄水槽的底面高度，所述MBR膜組件呈連續W字型設置。

優選的，所述封堵機構由箱體、后蓋和清理鋼針組合構成，所述箱體固定連接在液壓機構的伸縮桿上，所述后蓋固定在箱體的開口處，所述后蓋上固定安裝有伸縮電缸，所述伸縮電缸的伸縮桿上固定安裝有頂板，所述清理鋼針的尾部固定在頂板上，所述箱體的前端面上開設有鋼針孔，所述清理鋼針穿過鋼針孔設置，且清理鋼針的設置位置與過濾板上的過濾孔相對應，所述伸縮電缸進程運動后，所述清理鋼針頂出并插入至過濾板上的過濾孔之中。

優選的，所述箱體的前端面開設有密封槽，所述密封槽的槽底開設有通孔，所述密封槽之中活動設置有頂框板，所述頂框板上固定膠接有橡膠密封圈，所述頂板上固定安裝有頂柱，所述頂柱與通孔相對應設置，所述伸縮電缸進程運動后，所述頂柱抵在頂框板上，且橡膠密封圈外移并緊密貼合在預處理槽和一級處理槽之間的隔板上，所述頂柱為磁鐵，所述頂框板為鐵磁材料，且伸縮電缸回程運動后，所述橡膠密封圈完全收入至密封槽之中。

優選的，所述鋼針孔的側壁上開設有環形槽，所述環形槽之中嵌入安裝有橡膠密封環，所述清理鋼針在實際安裝時，所述橡膠密封環處于受壓狀態。

優選的，所述上蓋上位于預處理槽A、預處理槽B、一級處理槽、二級處理槽的位置處均設置有菌種添加口，所述預處理槽A、預處理槽B、一級處理槽、二級處理槽、三級處理槽、蓄水槽的側壁上均開設有水況觀察窗，所述水況觀察窗均為透明鋼化玻璃板，所述預處理槽A、預處理槽B、一級處理槽、二級處理槽、三級處理槽、蓄水槽之中均設置有水位傳感器。

應用于水循環廁所的糞便污水多級處理系統，所述應用于水循環廁所的糞便污水多級處理系統用于對上述應用于水循環廁所的糞便污水多級處理裝置進行控制，所述應用于水循環廁所的糞便污水多級處理系統包括：預處理模塊，所述預處理模塊由預處理槽及槽內的菌種組成；一級處理模塊，所述一級處理模塊由一級處理槽及內部的菌種組成；二級處理模塊，所述二級處理模塊由二級處理槽及內部的菌種組成；三級處理模塊，所述三級處理模塊由三級處理槽及內部的菌種組成；蓄水模塊，所述蓄水模塊用于對處理后的水體進行暫存；廁所沖水模塊，所述廁所沖水模塊為廁所的沖廁水箱；菌種補充模塊，所述菌種補充模塊用于對預處理槽A、預處理槽B、一級處理槽、二級處理槽之中的反應菌種進行補充；補排水模塊，所述補排水模塊用于對處理箱之中的水體進行添加、排出。

與現有技術相比，本發明的有益效果是：1.通過設置由處理箱、上蓋、抽水泵、一級抽水系統和二級抽水系統組合構成的應用于水循環廁所的糞便污水多級處理裝置，并通過隔板將處理箱分隔為預處理槽、一級處理槽、二級處理槽、三級處理槽和蓄水槽，從而對廁所用水進行循環利用，從而在避免糞便污水直接排放對環境造成危害，并且也可以提高水體的利用率，非常的環保；2.并通過擋板將預處理槽分隔為預處理槽A和預處理槽B，并通過設置分流通道讓預處理槽A、預處理槽B之中交替進水，從而讓進水時，避免預處理槽A和預處理槽B之中水體的流出，從而避免進入水體的沖擊作用導致排出水體中所含懸浮物的增加，從而達到提高后續槽體之中水體的潔凈度。

（發明人：陳婷）
