公布日：2023.11.17
申請日：2023.08.03
分類號：B01F33/83(2022.01)I;B01D25/12(2006.01)I;B01D25/00(2006.01)I;C02F11/122(2019.01)I;C02F1/24(2023.01)N
摘要：本發明涉及壓濾脫水裝置技術領域，尤其涉及一種氣浮污泥快速壓濾脫水裝置，包括第一固定框架，第一固定框架的頂部設置有輸送機構，第一固定框架的邊側設置有粉碎機構，粉碎機構的邊側設置有混料機構，混料機構的邊側設置有第二固定框架，第二固定框架的頂部設置有壓濾機構，通過第三驅動電機的轉動帶動固定軸進行轉動帶動混料滾筒框進行轉動，使得混料滾筒框在進行轉動的同時，便于混料架進行轉動對混料殼體內部污泥進行混合攪拌，方便污泥去除污水的過程中，能夠對污泥進行粉碎混料攪拌，使得污泥中的水分更容易除去。
權利要求書

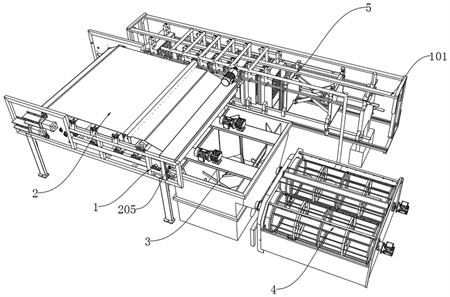

1.一種氣浮污泥快速壓濾脫水裝置，包括第一固定框架(1)，其特征在于，所述第一固定框架(1)的頂部設置有輸送機構(2)，所述第一固定框架(1)的邊側設置有粉碎機構(3)，所述粉碎機構(3)的邊側設置有混料機構(4)，所述混料機構(4)的邊側設置有第二固定框架(101)，所述第二固定框架(101)的頂部設置有壓濾機構(5)。
2.根據權利要求1所述的一種氣浮污泥快速壓濾脫水裝置，其特征在于：所述輸送機構(2)包括與第一固定框架(1)的頂部一側固定連接有第一驅動電機(201)，所述第一驅動電機(201)的傳動端固定連接有主動齒輪(202)，所述主動齒輪(202)的外側傳動連接有鏈條(203)，所述鏈條(203)的底端與從動齒輪(204)傳動連接，所述從動齒輪(204)的一側固定連接有主動轉輥(205)，所述主動轉輥(205)的外側傳動連接有輸送帶(206)，所述輸送帶(206)的底端與第一固定框架(1)底端活動連接的若干根從動轉輥(207)傳動連接，所述輸送帶(206)的表面設置有瀝水孔。
3.根據權利要求2所述的一種氣浮污泥快速壓濾脫水裝置，其特征在于：所述粉碎機構(3)與第一固定框架(1)的邊側固定連接有粉碎殼體(301)，所述粉碎殼體(301)的頂端固定連接有兩個支撐板架(302)，每個所述支撐板架(302)的頂部固定連接有第二驅動電機(303)，所述第二驅動電機(303)的底端固定連接有攪拌軸(304)，所述攪拌軸(304)的外側從上到下固定連接有粉碎攪拌葉(305)，所述粉碎殼體(301)內部底端固定連接有兩個物料泵(306)，所述物料泵(306)的進料口置于粉碎殼體(301)的內部，所述物料泵(306)的出料口與混料殼體(307)貫通連接，所述粉碎殼體(301)的底端固定連接有瀝水板。
4.根據權利要求3所述的一種氣浮污泥快速壓濾脫水裝置，其特征在于：所述混料機構(4)包括與混料殼體(307)的一側固定連接有兩個第三驅動電機(401)，所述第三驅動電機(401)的傳動端固定連接有固定軸(402)，所述固定軸(402)外側固定連接有混料滾筒框(403)，所述混料滾筒框(403)外側固定連接有混料架(404)。
5.根據權利要求3所述的一種氣浮污泥快速壓濾脫水裝置，其特征在于：所述壓濾機構(5)包括與混料殼體(307)的一側固定連接有小型固定框架(501)，所述小型固定框架(501)的頂部一端固定連接有電動液壓桿(502)的一端固定連接有折疊架(503)，所述折疊架(503)的一側設置有若干個過濾框(504)，所述過濾框(504)的內部固定連接有過濾網板(505)，所述過濾框(504)的兩側交替設置有導向桿(506)，所述導向桿(506)的一端與過濾框(504)邊側固定連接的限位板(507)穿插連接。
6.根據權利要求5所述的一種氣浮污泥快速壓濾脫水裝置，其特征在于：所述混料殼體(307)的內部一側固定連接有輸送泵(6)，兩個所述輸送泵(6)的一側固定連接有輸送管(601)，所述輸送管(601)的一端下料頭置于過濾框(504)的頂部。
7.根據權利要求6所述的一種氣浮污泥快速壓濾脫水裝置，其特征在于：所述第一固定框架(1)的邊側固定連接有開關面板，所述開關面板的表面設置有保護層。
8.根據權利要求7所述的一種氣浮污泥快速壓濾脫水裝置，其特征在于：所述開關面板的表面設置有輸送泵控制開關、電動液壓桿控制開關、第三驅動電機控制開關、物料泵控制開關、第二驅動電機控制開關和第一驅動電機控制開關，所述輸送泵(6)、電動液壓桿(502)、第三驅動電機(401)、物料泵(306)、第二驅動電機(303)和第一驅動電機(201)分別通過輸送泵控制開關、電動液壓桿控制開關、第三驅動電機控制開關、物料泵控制開關、第二驅動電機控制開關和第一驅動電機控制開關。
發明內容
針對現有技術的不足，本發明提供了供一種氣浮污泥快速壓濾脫水裝置，解決了背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種氣浮污泥快速壓濾脫水裝置，包括第一固定框架，所述第一固定框架的頂部設置有輸送機構，所述第一固定框架的邊側設置有粉碎機構，所述粉碎機構的邊側設置有混料機構，所述混料機構的邊側設置有第二固定框架，所述第二固定框架的頂部設置有壓濾機構。
優選的，所述輸送機構包括與第一固定框架的頂部一側固定連接有第一驅動電機，所述第一驅動電機的傳動端固定連接有主動齒輪，所述主動齒輪的外側傳動連接有鏈條，所述鏈條的底端與從動齒輪傳動連接，所述從動齒輪的一側固定連接有主動轉輥，所述主動轉輥的外側傳動連接有輸送帶，所述輸送帶的底端與第一固定框架底端活動連接的若干根從動轉輥傳動連接，所述輸送帶的表面設置有瀝水孔。
優選的，所述粉碎機構與第一固定框架的邊側固定連接有粉碎殼體，所述粉碎殼體的頂端固定連接有兩個支撐板架，每個所述支撐板架的頂部固定連接有第二驅動電機，所述第二驅動電機的底端固定連接有攪拌軸，所述攪拌軸的外側從上到下固定連接有粉碎攪拌葉，所述粉碎殼體內部底端固定連接有兩個物料泵，所述物料泵的進料口置于粉碎殼體的內部，所述物料泵的出料口與混料殼體貫通連接，所述粉碎殼體的底端固定連接有瀝水板。
優選的，所述混料機構包括與混料殼體的一側固定連接有兩個第三驅動電機，所述第三驅動電機的傳動端固定連接有固定軸，所述固定軸外側固定連接有混料滾筒框，所述混料滾筒框外側固定連接有混料架。
優選的，所述壓濾機構包括與混料殼體的一側固定連接有小型固定框架，所述小型固定框架的頂部一端固定連接有電動液壓桿的一端固定連接有折疊架，所述折疊架的一側設置有若干個過濾框，所述過濾框的內部固定連接有過濾網板，所述過濾框的兩側交替設置有導向桿，所述導向桿的一端與過濾框邊側固定連接的限位板穿插連接。
優選的，所述混料殼體的內部一側固定連接有輸送泵，兩個所述輸送泵的一側固定連接有輸送管，所述輸送管的一端下料頭置于過濾框的頂部。
優選的，所述第一固定框架的邊側固定連接有開關面板，所述開關面板的表面設置有保護層。
優選的，所述開關面板的表面設置有輸送泵控制開關、電動液壓桿控制開關、第三驅動電機控制開關、物料泵控制開關、第二驅動電機控制開關和第一驅動電機控制開關，所述輸送泵、電動液壓桿、第三驅動電機、物料泵、第二驅動電機和第一驅動電機分別通過輸送泵控制開關、電動液壓桿控制開關、第三驅動電機控制開關、物料泵控制開關、第二驅動電機控制開關和第一驅動電機控制開關。
與現有技術相比，本發明的有益效果是：
1)通過第三驅動電機的轉動帶動固定軸進行轉動帶動混料滾筒框進行轉動，使得混料滾筒框在進行轉動的同時，便于混料架進行轉動對混料殼體內部污泥進行混合攪拌，方便污泥去除污水的過程中，能夠對污泥進行粉碎混料攪拌，使得污泥中的水分更容易除去。
2)通過電動液壓桿的伸縮帶動折疊架進行伸縮，通過折疊架的伸縮便于推動若干個過濾框進行相互疊合，便于過濾框內部的濾網板對污泥進行過濾除水擠壓，在導向桿上的限位板的限位下，便于過濾框之間相互壓濾脫水。
（發明人：陳柏校;陳忠義;潘秀蕓;許晗;朱勝建）
