公布日：2023.11.21
申請日：2023.10.20
分類號：B08B9/08(2006.01)I;B08B9/087(2006.01)I;B08B9/093(2006.01)I;B08B13/00(2006.01)I
摘要：本發明公開了一種污泥污油池智能清洗設備，涉及污泥污油池清洗技術領域。該種污泥污油池智能清洗設備，包括池體，所述池體的頂部固定連接有固定架，且固定架的側壁固定連接有機械手，所述機械手上固定連接有U形板，所述U形板的側壁通過移動機構連接有兩個對稱設置的移動板，且各個移動板的頂部固定插設有固定管，所述池體的頂部固定連接有吸污泵。該種污泥污油池智能清洗設備，便于對池體的側壁以及底部進行清理，清理更加方便快捷、效率更高，同時，能夠對噴頭和吸污罩的朝向進行自動調節，從而能夠對池體的側壁以及底部進行沖洗和吸收，使得對池體的清洗效果更高、效率更高，并能夠避免能量的浪費。
權利要求書

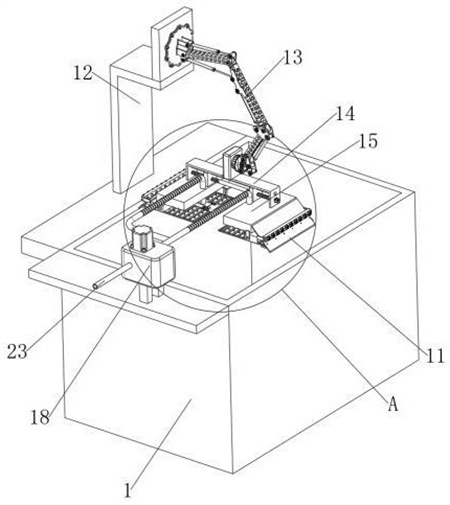

1.一種污泥污油池智能清洗設備，包括池體(1)，其特征在于：所述池體(1)的頂部固定連接有固定架(12)，且固定架(12)的側壁固定連接有機械手(13)，所述機械手(13)上固定連接有U形板(14)，所述U形板(14)的側壁通過移動機構(2)連接有兩個對稱設置的移動板(15)，且各個移動板(15)的頂部固定插設有固定管(20)，所述池體(1)的頂部固定連接有吸污泵(18)，且固定管(20)的上端和吸污泵(18)的進口端固定連接有伸縮管(19)，所述吸污泵(18)的出口端固定連接有收集管(23)，且各個移動板(15)的底部通過第一轉動機構(4)連接有吸污罩(22)，所述固定管(20)和吸污罩(22)之間固定連接有軟管(21)，且固定管(20)的下端固定連接有電動閥(24)，所述移動板(15)的側壁固定連接有兩個對稱設置的刮板(11)，且刮板(11)的側壁通過復位機構(7)連接有移動架(16)，所述移動架(16)的底部固定連接有多個陣列設置的破碎桿(17)，且移動架(16)的移動通過第一推動機構(10)進行推動，所述刮板(11)的側壁設置有用于對池體(1)進行沖洗的沖洗機構(3)；所述移動機構(2)包括固定連接在U形板(14)側壁的導向桿(201)，且導向桿(201)的側壁套設有兩個對稱設置的移動塊(203)，所述U形板(14)的側壁轉動連接有雙頭絲桿(202)，且移動塊(203)與雙頭絲桿(202)的螺紋部螺紋連接，所述U形板(14)的側壁固定連接有第一電機(204)，所述復位機構(7)包括固定連接在刮板(11)側壁的兩個對稱設置的固定板(701)，且固定板(701)的側壁固定連接有兩個對稱設置的套管(702)，所述套管(702)內滑動連接有滑動盤(704)，且滑動盤(704)和套管(702)之間固定連接有第一彈簧(703)，所述滑動盤(704)的端部固定連接有套桿(705)，且套桿(705)的另一端與移動架(16)的側壁固定，所述第一推動機構(10)包括固定連接在移動架(16)頂部的推動塊(1001)，且刮板(11)的側壁固定連接有支撐塊(1002)，所述支撐塊(1002)的底部通過第一轉軸轉動連接有凸輪(1004)，且支撐塊(1002)的頂部固定連接有第二電機(1003)，所述第一轉動機構(4)包括固定連接在移動板(15)側壁的兩個對稱設置的第一連接板(401)，且吸污罩(22)通過第一轉動桿(402)與第一連接板(401)的側壁轉動連接，所述第一轉動桿(402)的側壁固定套設有第一齒輪(403)，且第一連接板(401)的側壁通過第一復位組件(6)連接有第一齒條(404)，所述沖洗機構(3)包括開設在刮板(11)側壁的多個陣列設置的通孔(303)，且刮板(11)的側壁通過第二轉動機構(9)連接有轉動板(301)，且轉動板(301)的側壁固定插設有多個陣列設置的噴頭(302)，所述第二轉動機構(9)固定連接在刮板(11)側壁的兩個對稱設置的第二連接板(901)，且轉動板(301)通過第二轉動桿(902)與第二連接板(901)的側壁轉動連接，所述第二轉動桿(902)的側壁固定套設有第二齒輪(903)，且第二連接板(901)的側壁通過第二復位組件(5)連接有第二齒條(904)，所述第一齒條(404)以及第二齒條(904)的移動通過第二推動機構(8)進行推動，所述第一復位組件(6)包括固定連接在第一連接板(401)側壁的兩個對稱設置的第一連接塊(601)，且第一連接塊(601)的側壁固定連接有兩個對稱設置的第一固定桿(602)，所述第一齒條(404)套設在第一固定桿(602)的側壁，且第一固定桿(602)的側壁套設有第二彈簧(603)，所述第二復位組件(5)包括固定連接在第二連接板(901)側壁的兩個對稱設置的第二連接塊(501)，且第二連接塊(501)的側壁固定連接有兩個對稱設置的第二固定桿(502)，所述第二齒條(904)套設在第二固定桿(502)的側壁，且第二固定桿(502)的側壁套設有第三彈簧(503)，所述第二推動機構(8)包括固定連接在第一齒條(404)側壁的第三連接板(801)，且第三連接板(801)的底部固定連接有兩個對稱設置的U形架(802)，所述U形架(802)的側壁通過第二轉軸轉動連接有滾輪(803)，且第一齒條(404)和第二齒條(904)之間固定連接有L形板(804)。
發明內容
本發明的目的在于提供一種污泥污油池智能清洗設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種污泥污油池智能清洗設備，包括池體，所述池體的頂部固定連接有固定架，且固定架的側壁固定連接有機械手，所述機械手上固定連接有U形板，所述U形板的側壁通過移動機構連接有兩個對稱設置的移動板，且各個移動板的頂部固定插設有固定管，所述池體的頂部固定連接有吸污泵，且固定管的上端和吸污泵的進口端固定連接有伸縮管，所述吸污泵的出口端固定連接有收集管，且各個移動板的底部通過第一轉動機構連接有吸污罩，所述固定管和吸污罩之間固定連接有軟管，且固定管的下端固定連接有電動閥，所述移動板的側壁固定連接有兩個對稱設置的刮板，且刮板的側壁通過復位機構連接有移動架，所述移動架的底部固定連接有多個陣列設置的破碎桿，且移動架的移動通過第一推動機構進行推動，所述刮板的側壁設置有用于對池體進行沖洗的沖洗機構。
優選的，所述移動機構包括固定連接在U形板側壁的導向桿，且導向桿的側壁套設有兩個對稱設置的移動塊，所述U形板的側壁轉動連接有雙頭絲桿，且移動塊與雙頭絲桿的螺紋部螺紋連接，所述U形板的側壁固定連接有第一電機。
優選的，所述復位機構包括固定連接在刮板側壁的兩個對稱設置的固定板，且固定板的側壁固定連接有兩個對稱設置的套管，所述套管內滑動連接有滑動盤，且滑動盤和套管之間固定連接有第一彈簧，所述滑動盤的端部固定連接有套桿，且套桿的另一端與移動架的側壁固定。
優選的，所述第一推動機構包括固定連接在移動架頂部的推動塊，且刮板的側壁固定連接有支撐塊，所述支撐塊的底部通過第一轉軸轉動連接有凸輪，且支撐塊的頂部固定連接有第二電機。
優選的，所述第一轉動機構包括固定連接在移動板側壁的兩個對稱設置的第一連接板，且吸污罩通過第一轉動桿與第一連接板的側壁轉動連接，所述第一轉動桿的側壁固定套設有第一齒輪，且第一連接板的側壁通過第一復位組件連接有第一齒條。
優選的，所述沖洗機構包括開設在刮板側壁的多個陣列設置的通孔，且刮板的側壁通過第二轉動機構連接有轉動板，且轉動板的側壁固定插設有多個陣列設置的噴頭。
優選的，所述第二轉動機構固定連接在刮板側壁的兩個對稱設置的第二連接板，且轉動板通過第二轉動桿與第二連接板的側壁轉動連接，所述第二轉動桿的側壁固定套設有第二齒輪，且第二連接板的側壁通過第二復位組件連接有第二齒條，所述第一齒條以及第二齒條的移動通過第二推動機構進行推動。
優選的，所述第一復位組件包括固定連接在第一連接板側壁的兩個對稱設置的第一連接塊，且第一連接塊的側壁固定連接有兩個對稱設置的第一固定桿，所述第一齒條套設在第一固定桿的側壁，且第一固定桿的側壁套設有第二彈簧。
優選的，所述第二復位組件包括固定連接在第二連接板側壁的兩個對稱設置的第二連接塊，且第二連接塊的側壁固定連接有兩個對稱設置的第二固定桿，所述第二齒條套設在第二固定桿的側壁，且第二固定桿的側壁套設有第三彈簧。
優選的，所述第二推動機構包括固定連接在第一齒條側壁的第三連接板，且第三連接板的底部固定連接有兩個對稱設置的U形架，所述U形架的側壁通過第二轉軸轉動連接有滾輪，且第一齒條和第二齒條之間固定連接有L形板。
與現有技術相比，本發明的有益效果是：
該種污泥污油池智能清洗設備，通過設置第一移動機構等，當需要對池體進行清洗時，通過機械手將移動板移動至池體內，接著，啟動第一電機，第一電機的轉動帶動雙頭絲桿的轉動，從而帶動兩個移動塊和兩個移動板相互遠離移動，并使得刮板與池體的內側壁相抵，然后，通過機械手使得刮板向下移動，從而對池體側壁的淤泥沉渣進行刮除清理，與此同時，通過噴頭對池體的內側壁進行沖洗，并且，啟動吸污泵，并將電動閥關閉，此時，通過吸污罩對刮除后的污泥污油進行吸收，并通過收集管進行統一收集，待池體的側壁清理完成后，使得刮板與池體的底部相抵，接著，使得第一電機進行反轉，使得兩個刮板相互靠近移動，從而能夠對池體底部的淤泥沉渣進行刮除清理，與此同時，啟動第二電機，第二電機的轉動帶動凸輪的轉動，當凸輪的尖端與推動塊的側壁相抵時，推動移動架和破碎桿進行移動，同時，第一彈簧被壓縮，當凸輪的尖端越過推動塊的側壁時，移動架和破碎桿能夠在第一彈簧的作用下移動復位，如此往復，即可使得破碎桿往復移動并對池體底部的淤泥沉渣進行破碎處理，并且，打開電動閥，此時，通過固定管對底部清理后的淤泥沉渣進行吸收處理，如此往復，即可對池體的側壁以及底部進行清理，清理更加方便快捷、效率更高。
該種污泥污油池智能清洗設備，通過設置第二推動機構等，在刮板向下移動時，當滾輪與池體的底部相抵時，推動第三連接板和第一齒條向上移動，使得第一齒輪進行逆時針轉動，同時，第二彈簧被壓縮，進而帶動吸污罩向下轉動，并轉動至傾斜的狀態，便于對刮板刮除后的淤泥沉渣進行吸收處理，與此同時，當第一齒條向上移動時，通過L形板帶動第二齒條向上移動，同時，第三彈簧被壓縮，第二齒條向上移動時，帶動第二齒輪、第二轉動桿和轉動板進行逆時針轉動，從而將噴頭轉動至豎直向下的狀態，并通過通孔后對池體的底部進行清洗，從而能夠對噴頭和吸污罩的朝向進行自動調節，從而能夠對池體的側壁以及底部進行沖洗和吸收，使得對池體的清洗效果更高、效率更高，并能夠避免能量的浪費。
（發明人：宋景超;李香國;李文飛）
