公布日：2024.05.14
申請日：2024.01.26
分類號：C02F1/24(2023.01)I;C02F1/00(2023.01)I
摘要：本發明涉及污水處理技術領域，并公開了一種用于污水處理的溶氣罐的結構，包括罐體，所述罐體的底部固定連接有冷卻機構，所述冷卻機構的底部固定連接有穩固機構，所述罐體的頂部固定連接有過濾機構，通過設置溶氣罐，進行氣液混合，并采用切向進水和螺紋葉片形成速度梯度極大的旋流對氣泡進行二次切割碎化，達到比傳統溶氣罐更高的溶氣效率和更大的溶氣量，制備出的溶氣水中除已溶解的氣體，還攜帶有大量切割碎化的微細氣泡，形成了超飽和溶氣水，通過設置過濾機構，對經處理后的部分廢水進行過濾，避免廢水中可能還殘留了部分的雜質，進入溶氣罐后，導致釋放器堵塞，從而降低了工作效率。
權利要求書

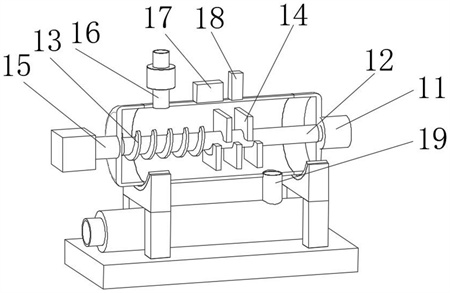

1.一種用于污水處理的溶氣罐的結構，包括罐體（1），所述罐體（1）的底部固定連接有冷卻機構（2），所述冷卻機構（2）的底部固定連接有穩固機構（3），所述罐體（1）的右端固定連接有電動機（11），所述電動機（11）的底部固定連接有轉軸（12），所述轉軸（12）的外壁固定連接有螺紋葉片（13），所述轉軸（12）的外壁固定連接有擋板（14），所述螺紋葉片（13）位于擋板（14）的左端，所述罐體（1）的頂部固定連接有進水管（16），所述罐體（1）的左端固定連接有進氣管（15），所述罐體（1）的頂部固定連接有壓力表（17），所述壓力表（17）位于進水管（16）的右端，所述罐體（1）的外壁固定連接有安全閥（18），所述安全閥（18）位于壓力表（17）的右端，所述罐體（1）的底部固定連接有出水管（19），其特征在于，還包括：過濾機構（4），包括固定連接在穩固機構（3）頂部的過濾外殼（41）,所述過濾外殼（41）的內部設置有固定環（42），所述固定環（42）的外壁與過濾外殼（41）的內壁固定連接，所述固定環（42）的內部固定連接有軸承（43），所述軸承（43）的內部固定連接有濾網（45），所述濾網（45）的底部固定連接有步進電機（44），所述濾網（45）的頂部開設有進水孔（46），所述過濾外殼（41）的底部固定連接有漏斗（47），所述濾網（45）的頂部轉動連接有清潔部件（48）。
2.根據權利要求1所述的一種用于污水處理的溶氣罐的結構，其特征在于：所述穩固機構（3）的頂部與罐體（1）的底部固定連接，所述過濾機構（4）位于進水管（16）的中部，所述漏斗（47）的底部與進水管（16）固定連接，所述過濾外殼（41）與進水管（16）固定連接。
3.根據權利要求1所述的一種用于污水處理的溶氣罐的結構，其特征在于：所述清潔部件（48）包括齒輪（481），所述齒輪（481）的底部固定連接有螺桿（482），所述螺桿（482）的外壁螺紋連接有移動塊（483），所述移動塊（483）的外壁固定連接有固定桿（484），所述固定桿（484）遠離移動塊（483）的一端固定連接有清潔環（485），所述清潔環（485）的外壁與濾網（45）接觸，所述螺桿（482）遠離齒輪（481）的一端與濾網（45）的底部轉動連接。
4.根據權利要求1所述的一種用于污水處理的溶氣罐的結構，其特征在于：所述冷卻機構（2）包括冷卻外殼（21），所述冷卻外殼（21）的頂部固定連接有入水管（22），所述入水管（22）的底部固定連接有冷凝管（23），所述冷凝管（23）遠離入水管（22）的一端固定連接有壓水管（24），所述壓水管（24）靠近冷凝管（23）的一端與冷卻外殼（21）固定連接，所述冷卻外殼（21）的內部設置有固定板（26），所述冷凝管（23）貫穿固定板（26），所述固定板（26）靠近壓水管（24）的一端固定連接有絲杠（27），所述絲杠（27）的中部設置有滑塊（28），所述滑塊（28）與絲杠（27）螺紋連接，所述滑塊（28）的底部固定連接有刮板（29），所述冷凝管（23）貫穿刮板（29）。
5.根據權利要求1所述的一種用于污水處理的溶氣罐的結構，其特征在于：所述穩固機構（3）包括底板（31），所述底板（31）的內部固定連接有緩沖部件（35），所述緩沖部件（35）的頂部固定連接有支撐柱（32），所述支撐柱（32）的頂部固定連接有承載框（33），所述承載框（33）的頂部固定連接有橡膠環（34）。
6.根據權利要求5所述的一種用于污水處理的溶氣罐的結構，其特征在于：所述緩沖部件（35）包括頂板（351），所述頂板（351）的底部固定連接有圓柱（352），所述頂板（351）的底部固定連接有彈簧（353），所述圓柱（352）位于彈簧（353）的內部，所述彈簧（353）遠離頂板（351）的一端與底板（31）固定連接，所述彈簧（353）遠離頂板（351）的一端固定連接有固定柱（354），所述固定柱（354）與底板（31）固定連接。7.根據權利要求1-6任意一項所述的一種用于污水處理的溶氣罐的安裝方法，其特征在于，包括以下幾個步驟：S1、基本安裝，罐體（1）的外壁與橡膠環（34）固定連接，出水管（16）與入水管（22）固定連接，冷卻機構（2）放置在底板（31）的頂部，支撐柱（32）對冷卻機構（2）進行限位；S2、罐體安裝，電動機（11）固定安裝在罐體（1）的右端，電動機（11）底部貫穿罐體（1），轉軸（12）與罐體（1）轉動連接，進氣管（15）、進水管（16）、出水管（19）焊接安裝在罐體（1）外壁；S3、過濾安裝，過濾外殼（41）與進水管（16）上下貫穿固定連接，濾網（45）軸承裝配在軸承（43）內部，清潔部件（48）轉動連接在濾網（45）的內部；S4、冷卻安裝，入水管（22）貫穿焊接在冷卻外殼（21）的頂部，入水管（22）底部安裝冷凝管（23），冷凝管（23）外壁卡接固定板（26），入氣管（25）和壓水管（24）焊接安裝在冷卻外殼（21）；S5、穩固安裝，固定柱（354）地腳螺栓連接固定安裝在底板（31），彈簧（353）安裝在底板（31）上，頂板（351）與支撐柱（32）地腳螺栓連接。
發明內容
針對現有技術的不足，本發明解決其技術問題所采用的技術方案是：一種用于污水處理的溶氣罐的結構，包括罐體，所述罐體的底部固定連接有冷卻機構，所述冷卻機構的底部固定連接有穩固機構，所述罐體的右端固定連接有電動機，所述電動機的底部固定連接有轉軸，所述轉軸的外壁固定連接有螺紋葉片，所述轉軸的外壁固定連接有擋板，所述螺紋葉片位于擋板的左端，并采用切向進水和螺紋葉片形成速度梯度極大的旋流對氣泡進行二次切割碎化，達到比傳統溶氣罐更高的溶氣效率和更大的溶氣量，制備出的溶氣水中除已溶解的氣體，還攜帶有大量切割碎化的微細氣泡，形成了超飽和溶氣水，通過設置擋板，使得有效避免水溶氣短流的情況，所述罐體的頂部固定連接有進水管，所述罐體的左端固定連接有進氣管，所述罐體的頂部固定連接有壓力表，所述壓力表位于進水管的右端，所述罐體的外壁固定連接有安全閥，所述安全閥位于壓力表的右端，所述罐體的底部固定連接有出水管，所述穩固機構的頂部與罐體的底部固定連接，所述過濾機構位于進水管的中部，所述漏斗的底部與進水管固定連接，所述過濾外殼與進水管固定連接，還包括：過濾機構，包括固定連接在穩固機構頂部的過濾外殼,所述過濾外殼的內部設置有固定環，所述固定環的外壁與過濾外殼的內壁固定連接，所述固定環的內部固定連接有軸承，所述軸承的內部固定連接有濾網，所述濾網的底部固定連接有步進電機，所述濾網的頂部開設有進水孔，所述過濾外殼的底部固定連接有漏斗，所述濾網的頂部轉動連接有清潔部件，所述罐體的頂部與過濾機構固定連接，通過設置過濾機構，對經處理后的部分廢水進行過濾，避免廢水中可能還殘留了部分的雜質，進入溶氣罐后，導致釋放器堵塞，從而降低了工作效率。
所述清潔部件包括齒輪，所述齒輪的底部固定連接有螺桿，所述螺桿的外壁螺紋連接有移動塊，所述移動塊的外壁固定連接有固定桿，所述固定桿遠離移動塊的一端固定連接有清潔環，所述清潔環的外壁與濾網接觸，所述螺桿遠離齒輪的一端與濾網的底部轉動連接，對濾網進行清潔，防止濾網堵塞，而導致的水流變小，從而影響過濾效果。
所述冷卻機構包括冷卻外殼，所述冷卻外殼的頂部固定連接有入水管，所述入水管的底部固定連接有冷凝管，所述冷凝管遠離入水管的一端固定連接有壓水管，所述壓水管靠近冷凝管的一端與冷卻外殼固定連接，所述冷卻外殼的內部設置有固定板，所述冷凝管貫穿固定板，所述固定板靠近壓水管的一端固定連接有絲杠，所述絲杠的中部設置有滑塊，所述滑塊與絲杠螺紋連接，所述滑塊的底部固定連接有刮板，所述冷凝管貫穿刮板，通過降低出水處的溫度，使空氣在水中的溶解度提高，使得在溶氣罐內飽和的溶氣水在出水口處不容易散開，使得溶氣效果變好。
所述穩固機構包括底板，所述底板的內部固定連接有緩沖部件，所述緩沖部件的頂部固定連接有支撐柱，所述支撐柱的頂部固定連接有承載框，所述承載框呈弧形形狀，所述承載框的頂部固定連接有橡膠環，通過承載框，能夠將溶氣罐進行固定，利用支撐柱，能夠使得溶氣罐具有良好的穩固結構，同時對冷凝機構進行限位，能夠提高溶氣罐的穩固性，避免發生危險。
所述緩沖部件包括頂板，所述頂板的底部固定連接有圓柱，所述頂板的底部固定連接有彈簧，所述圓柱位于彈簧的內部，所述彈簧遠離頂板的一端與底板固定連接，所述彈簧遠離頂板的一端固定連接有固定柱，所述固定柱與底板固定連接，利用彈簧，能夠對支撐柱的移動進行緩沖，從而能夠對溶氣罐的工作進行緩沖，能夠進一步的保證該裝置的穩固性。
該一種用于污水處理的溶氣罐的安裝方法，包括以下幾個步驟：S1、基本安裝，罐體的外壁與橡膠環固定連接，出水管與入水管固定連接，冷凝機構放置在底板的頂部，支撐柱對冷凝機構進行限位；S2、罐體安裝，電動機固定安裝在罐體的右端，電動機底部貫穿罐體，轉軸與罐體轉動連接，進氣管、進水管、出水管焊接安裝在罐體外壁；S3、過濾安裝，過濾外殼與進水管上下貫穿固定連接，濾網軸承裝配在軸承內部，清潔部件轉動連接在濾網的內部；S4、冷卻安裝，入水管貫穿焊接在冷卻外殼的頂部，入水管底部安裝冷凝管，冷凝管外壁卡接固定板，入氣管和壓水管焊接安裝在冷卻外殼；S5、穩固安裝，固定柱地腳螺栓連接固定安裝在底板，彈簧安裝在底板上，頂板與支撐柱地腳螺栓連接。
本發明的有益效果如下：1.本發明通過設置溶氣罐，進行氣液混合，并采用切向進水和螺紋葉片形成速度梯度極大的旋流對氣泡進行二次切割碎化，達到比傳統溶氣罐更高的溶氣效率和更大的溶氣量，制備出的溶氣水中除已溶解的氣體，還攜帶有大量切割碎化的微細氣泡，形成了超飽和溶氣水。
2.本發明通過設置過濾機構，對經處理后的部分廢水進行過濾，避免廢水中可能還殘留了部分的雜質，進入溶氣罐后，導致釋放器堵塞，使得提高了工作效率。
3.本發明通過設置清潔部件，對濾網進行清潔，防止濾網堵塞，而導致的水流變小，從而影響過濾效果。
4.本發明通過設置冷卻機構，通過降低出水處的溫度，使空氣在水中的溶解度提高，使得在溶氣罐內飽和的溶氣水在出水口處不容易散開，使得溶氣效果變好。
5.本發明通過設置穩固機構，通過承載框，能夠將溶氣罐進行固定，利用支撐柱，能夠使得溶氣罐具有良好的穩固結構，同時對冷凝機構進行限位，能夠提高溶氣罐的穩固性，避免發生危險。
（發明人：萬華）
