公布日：2023.11.21
申請日：2023.10.21
分類號：C02F11/122(2019.01)I
摘要：本發明公開了一種污泥脫水處理系統，屬于污泥處理設備技術領域。包括壓濾設備，所述壓濾設備包括底座、缸體、壓縮部件和多組導流組件，所述導流組件包括筒體、螺旋導板、主軸、多個濾網和驅動部件，所述筒體內垂直安裝有立柱，所述立柱側面開設有多個卡槽，多個所述筒體相互靠近的一端分別套設在多個卡槽內。本發明有效解決了利用藥劑的化學方法可通過對污泥成分進行調節處理，化學物質殘留在污泥中，無法徹底清除，同樣會產生危害，利用壓濾設備對污泥進行單一的加壓處理，壓榨層中部的水分無法被充分擠出，且由于壓力的作用，污泥結塊，成渣率較低，不方便后續利用的問題。
權利要求書

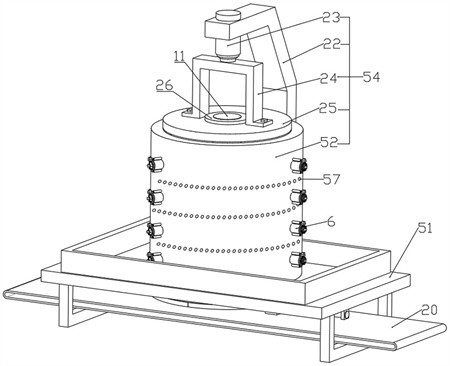

1.一種污泥脫水處理系統，包括壓濾設備（5），其特征在于：所述壓濾設備（5）包括底座（51）、缸體（52）、壓縮部件（54）和多組導流組件；所述導流組件包括筒體（6）、螺旋導板（7）、主軸（8）、多個濾網（9）和驅動部件，所述筒體（6）水平安置，且活動套設在缸體（52）內，所述螺旋導板（7）固定安裝在主軸（8）上，所述主軸（8）通過支架（10）水平轉動安裝在筒體（6）內，所述驅動部件設置在筒體（6）外端，且能驅使筒體（6）和主軸（8）同時反向轉動，多個所述濾網（9）均固定嵌設在筒體（6）側壁內；所述缸體（52）內垂直安裝有立柱（11），所述立柱（11）側面開設有多個卡槽（12），多個所述筒體（6）相互靠近的一端分別套設在多個卡槽（12）內；壓縮部件包括撐架（22）、第三液壓缸（23）、連架（24）和壓板（25），撐架（22）垂直固定安裝在底座（51）上，第三液壓缸（23）垂直固定套接在撐架（22）頂端，連架（24）垂直固定安裝在第三液壓缸（23）底部輸出端，壓板（25）滑動套設在立柱（11）上，且頂端與連架（24）底端固定連接，立柱（11）頂端固定套接有限位環（26）。
2.根據權利要求1所述的一種污泥脫水處理系統，其特征在于：所述筒體（6）外端開設有限位槽（13），所述限位槽（13）內套設有卡環（14），所述筒體（6）上下側水平對稱設置有第一液壓缸（15），所述第一液壓缸（15）兩端分別與缸體（52）和卡環（14）相互靠近的一側固定連接。
3.根據權利要求1所述的一種污泥脫水處理系統，其特征在于：所述缸體（52）垂直固定套設在底座（51）中部，且底端對稱水平滑動安裝有兩個封板（55），所述底座（51）底部水平對稱設置有兩個第二液壓缸（56），兩個所述第二液壓缸（56）的輸出端分別與兩個封板（55）固定連接，兩個封板（55）相互靠近的一側以及與缸體（52）接觸的部位均設置有密封墊，所述缸體（52）位于底座（51）上部側壁開設有多個濾孔（57），所述濾孔（57）直徑小于泥沙顆粒直徑。
4.根據權利要求1所述的一種污泥脫水處理系統，其特征在于：所述螺旋導板（7）上固定安裝有多個刷板（21），多個所述刷板（21）分別對應多個濾網（9）的位置。
5.根據權利要求1所述的一種污泥脫水處理系統，其特征在于：所述底座（51）底部設有輸送帶設備（20），所述輸送帶設備（20）內部設有擊震裝置，用于污泥濾渣的破碎。
6.根據權利要求1所述的一種污泥脫水處理系統，其特征在于：還包括依次連接的污泥池（2）、污泥調理機（3）和過濾破碎罐（4），所述過濾破碎罐（4）后連接壓濾設備（5），所述污泥池（2）與污泥調理機（3）之間通過提升機連接，所述過濾破碎罐（4）與污泥調理機（3）以及壓濾設備（5）之間均通過抽吸泵連接。
發明內容
本發明的目的在于提供一種污泥脫水處理系統，以解決上述背景技術中提出的利用藥劑的化學方法可通過對污泥成分進行調節處理，但化學物質殘留在污泥中，無法徹底清除，同樣會產生危害，利用壓濾設備對污泥進行單一的加壓處理，壓榨層中部的水分無法被充分擠出，且由于壓力的作用，污泥結塊，成渣率較低，不方便后續的利用的問題。
為實現上述目的，本發明提供如下技術方案：
一種污泥脫水處理系統，包括壓濾設備，所述壓濾設備包括底座、缸體、壓縮部件和多組導流組件；
所述導流組件包括筒體、螺旋導板、主軸、多個濾網和驅動部件，所述筒體水平安置，且活動套設在缸體內，所述螺旋導板固定安裝在主軸上，所述主軸通過支架水平轉動安裝在筒體內，所述驅動部件設置在筒體外端，且能驅使筒體和主軸同時反向轉動，多個所述濾網均固定嵌設在筒體側壁內；
所述缸體內垂直安裝有立柱，所述立柱側面開設有多個卡槽，多個所述筒體相互靠近的一端分別套設在多個卡槽內；
壓縮部件包括撐架、第三液壓缸、連架和壓板，撐架垂直固定安裝在底座上，第三液壓缸垂直固定套接在撐架頂端，連架垂直固定安裝在第三液壓缸底部輸出端，壓板滑動套設在立柱上，且頂端與連架底端固定連接，立柱頂端固定套接有限位環。
實現導流組件的抽出，優選的，所述筒體外端開設有限位槽，所述限位槽內套設有卡環，所述筒體上下側水平對稱設置有第一液壓缸，所述第一液壓缸兩端分別與缸體和卡環相互靠近的一側固定連接。
便于后期泥層的排出，優選的，所述缸體垂直固定套設在底座中部，且底端對稱水平滑動安裝有兩個封板，所述底座底部水平對稱設置有兩個第二液壓缸，兩個所述第二液壓缸的輸出端分別與兩個封板固定連接，兩個封板相互靠近的一側以及與缸體接觸的部位均設置有密封墊，所述缸體位于底座上部側壁開設有多個濾孔，所述濾孔直徑小于泥沙顆粒直徑。
避免濾板堵塞，優選的，所述螺旋導板上固定安裝有多個刷板，多個所述刷板分別對應多個濾網的位置。
對壓濾后的污泥進行輸送，優選的，所述底座底部設有輸送帶設備，所述輸送帶設備內部設有擊震裝置，用于污泥濾渣的破碎。
對污泥進行預處理，便于后續的脫水處理，優選的，所述系統還包括污泥池、污泥調理機和過濾破碎罐，所述污泥池與污泥調理機之間通過提升機連接，所述過濾破碎罐與污泥調理機以及壓濾設備之間均通過抽吸泵連接。
本發明的有益效果如下：
1、通過在缸體中設置多組導流組件，在壓濾過程中運轉，將泥層內部的水分導出，使得泥水分離的更加徹底；
2、通過預處理，無需向污泥中加入化學藥劑，便于后續的壓濾，使得泥水分離的更加徹底；
3、本發明通過筒體的轉動狀況，可初步判斷污泥的含水量，壓濾初期，污泥的含水量較高時，水分具有潤滑作用，筒體受到的摩擦力較小，轉速較快，后期由于水分的排出，污泥的含水量降低，摩擦阻力增大，筒體轉速下降，根據電動機的運行參數，可初步判斷泥水分離的程度；
4、在泥層排出時，兩個封板可對泥層進行分割，立柱和多個筒體的設置，可使得泥層內部多孔洞，便于分割，同時，使得泥層落到輸送帶設備上后，泥層可更容易分散，形成泥渣，提升成渣率。
（發明人：喬蓬海;喬月;谷國永;唐忠良;孫海濤）
