公布日：2023.11.17

申請日：2023.08.25

分類號：B01D21/02(2006.01)I;B01D21/00(2006.01)I;B08B9/087(2006.01)I;B08B9/093(2006.01)I;B08B13/00(2006.01)I

摘要

本發明屬于斜管清理技術領域，且公開了一種高密池斜管清理裝置，包括設置在斜管沉淀池池壁上的滑軌組件，所述滑軌組件包括設置在沿高密池縱向池壁的兩條縱向滑軌，兩條縱向滑軌上設有可沿縱向滑軌長度方向滑動的橫向滑軌；所述橫向滑軌上設有可沿其長度方向滑動的第一滑塊，第一電機安裝在滑塊上，所述第一電機的輸出端可拆卸的連接有污泥清掃刷，所述污泥清掃刷與斜管的頂端貼合。橫向滑軌可帶動污泥清掃刷進行左右前后的往復運動作業，對斜管管口和頂部附著的污泥進行清理。

權利要求書

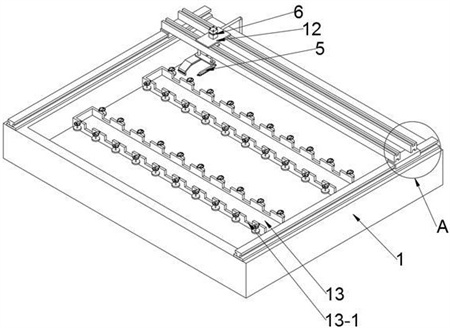

1.一種高密池斜管清理裝置，其特征在于：包括設置在斜管沉淀池（1）池壁上的滑軌組件（11），所述滑軌組件（11）包括設置在沿高密池（1）縱向池壁的兩條縱向滑軌（11-1），兩條縱向滑軌（11-1）上設有可沿縱向滑軌（11-1）長度方向滑動的橫向滑軌（11-2）；所述橫向滑軌（11-2）上設有可沿其長度方向滑動的第一滑塊（12），第一電機（6）安裝在第一滑塊（12）上，所述第一電機（6）的輸出端可拆卸的連接有污泥清掃刷（5），所述污泥清掃刷（5）與斜管的頂端貼合。

2.如權利要求1所述的一種高密池斜管清理裝置，其特征在于：所述第一電機（6）的輸出端與污泥清掃刷（5）通過伸縮桿連接。

3.如權利要求1或2任一項所述的一種高密池斜管清理裝置，其特征在于：還包括刮料結構，所述刮料結構包括刮板（21），所述刮板（21）為沒有底壁的箱體結構，其中刮板（21）沿橫向滑軌（11-2）長度方向移動時，迎水的豎直面不設豎直側壁，與迎水面相對的豎直側壁上設有若干個過濾孔（22），所述刮板（21）的底端與斜管頂端貼合。

4.如權利要求3所述的一種高密池斜管清理裝置，其特征在于：還包括連接板（23），所述連接板（23）的一端上設有軸承（24），該軸承（24）的外圈與所述連接板（23）貫通固定連接，軸承（24）的內圈和伸縮桿之間可轉動連接，所述連接板（23）的另一端底端和刮板（21）頂端固定連接。

5.如權利要求4所述的一種高密池斜管清理裝置，其特征在于：還包括抽吸結構，所述抽吸結構包括水泵（25）、抽水管（26）和出水管（27），所述抽水管（26）的一端穿過連接板（23）后與刮板（21）的腔體連通，且抽水管（26）與連接板（23）固定連接。

6.如權利要求5所述的一種高密池斜管清理裝置，其特征在于：還包括收集箱（28），所述收集箱（28）內設有將收集箱（28）分成左右獨立兩個空間的過濾網板（29），收集箱（28）右側獨立空間通過出水管（27）與水泵（25）連通，所述收集箱（28）左側獨立空間具有濾液出水管；所述收集箱（28）左側獨立空間豎直側壁上貫通開設有料槽，所述料槽中緊密卡接有料塞（230）。

7.如權利要求4所述的一種高密池斜管清理裝置，其特征在于：還包括設置在刮板（21）相對的兩個豎直側壁外的齒牙板（231）和多組旋轉擊打結構，多組旋轉擊打結構設置在集水槽（13）長度方向的兩側；每組旋轉擊打結構包括支板（233）和直齒輪（232），所述支板（233）一側和集水槽（13）側壁固定連接，所述直齒輪（232）用于與齒牙板（231）嚙合，所述直齒輪（232）中心固定連接有螺桿（234），所述螺桿（234）頂端和支板（233）活動連接，所述支板（233）下側壁和直齒輪（232）頂面之間貼合轉動連接；所述螺桿（234）底部螺紋連接有重力板塊（236），所述重力板塊（236）的底端和斜管頂端貼合。

8.如權利要求5所述的一種高密池斜管清理裝置，其特征在于：所述抽水管（26）軟管，且具備可伸縮能力。

發明內容

針對現有技術存在的上述問題，本發明要解決的技術問題是：如果快速方便清理斜管頂部和內部附著的污泥。

為解決上述技術問題，本發明采用了如下技術方案：一種高密池斜管清理裝置，包括設置在斜管沉淀池池壁上的滑軌組件，所述滑軌組件包括設置在沿高密池縱向池壁的兩條縱向滑軌，兩條縱向滑軌上設有可沿縱向滑軌長度方向滑動的橫向滑軌；所述橫向滑軌上設有可沿其長度方向滑動的第一滑塊，第一電機安裝在第一滑塊上，所述第一電機的輸出端可拆卸的連接有污泥清掃刷，所述污泥清掃刷與斜管的頂端貼合。

作為優選，所述第一電機的輸出端與污泥清掃刷通過伸縮桿連接。

作為優選，所述第一電機的輸出端可拆卸地連接有螺紋桿，螺紋桿上螺紋連接有螺紋套，螺紋套的外表面上設有外螺紋，污泥清掃刷固定連接有連接桿，所述連接桿的頂部為中空，連接桿中空的頂部具有與螺紋套上的外螺紋配合的內螺紋。

作為優選，還包括刮料結構，所述刮料結構包括刮板，所述刮板為沒有底壁的箱體結構，其中刮板沿橫向滑軌長度方向移動時，迎水的豎直面不設豎直側壁，與迎水面相對的豎直側壁上設有若干個過濾孔，所述刮板的底端與斜管頂端貼合。

作為優選，還包括連接板，所述連接板的一端上設有軸承，該軸承的外圈與所述連接板貫通固定連接，軸承的內圈和伸縮桿或螺紋桿之間可轉動連接，所述連接板的另一端底端和刮板頂端固定連接。

作為優選，還包括抽吸結構，所述抽吸結構包括水泵、抽水管和出水管，所述抽水管的一端穿過連接板后與刮板的腔體連通，且抽水管與連接板固定連接。

作為優選，還包括收集箱，所述收集箱內設有將收集箱分成左右獨立兩個空間的過濾網板，收集箱右側獨立空間通過出水管與水泵連通，所述收集箱左側獨立空間具有濾液出水管；所述收集箱左側獨立空間豎直側壁上貫通開設有料槽，所述料槽中可緊密卡接有料塞。

作為優選，還包括設置在刮板相對的兩個豎直側壁外的齒牙板和多組旋轉擊打結構，多組旋轉擊打結構設置在集水槽長度方向的兩側；每組旋轉擊打結構包括支板和直齒輪，所述支板一側和集水槽側壁固定連接，所述直齒輪用于與齒牙板嚙合，所述直齒輪中心固定連接有螺桿，所述螺桿頂端和支板活動連接，所述支板下側壁和直齒輪頂面之間貼合轉動連接；所述螺桿底部螺紋連接有重力板塊，所述重力板塊的底端和斜管頂端貼合。

作為優選，所述抽水管軟管，且具備可伸縮能力。

與現有技術相比，本發明的有益效果如下：

1.橫向滑軌可帶動污泥清掃刷進行左右前后的往復運動作業，對斜管管口和頂部附著的污泥進行清理，當污泥清掃刷水平移動時，通過連接板的作用，帶動刮板進行同步的移動，刮板的移動會刮到斜管頂端，對斜管頂端進行二次清理，避免有部分污泥殘留，在刮垢過程中，還可通過刮板對斜管沉淀池中漂浮的少量污泥和藻類進行聚攏，經過若干個過濾孔可對進入刮板腔體內的水體、污泥和藻類進行過濾，而后可啟動水泵通過抽水管，將刮板腔體內的污泥和藻類抽走。

2.本發明通過水泵抽出的污泥經過出水管進入收集箱內，陪同污泥被吸入的水體會同樣經過收集箱內安裝的過濾網板進行過濾，而后經過輸水管再次進入斜管沉淀池內，被過濾的污泥可通過打開收集箱上卡接的料塞，即時可進行清理。

3.刮板被動水平移動時，會帶動與刮板固定連接的齒牙板移動，齒牙板則會帶動可嚙合的直齒輪進行旋轉，由此帶動螺桿進行旋轉，螺桿的旋轉會帶動重力板塊下移，直至接觸擊到斜管頂端，受力后的斜管會產生振動，振動使得斜管內的污垢更容易掉落，被水體清洗使其漂浮出斜管內壁，避免斜管內壁堵塞。

（發明人：孫暢;張放;謝光建;朱明銳;李霖;杜萬里）
