公布日：2023.11.17
申請日：2023.10.16
分類號：B01D21/24(2006.01)I
摘要
本發明屬于污水處理技術領域，尤其為一種高氨氮廢水處理用的重金屬預處理過篩裝置，包括廢水處理池，廢水處理池的底部設置有分隔層，所述分隔層上等間距開設有通孔，所述廢水處理池的底部與所述分隔層之間為夾層空間，所述廢水處理池中的沉淀物進入所述夾層空間后排出至傾斜設置的篩板上，所述廢水處理池的內側還設置有排底機構，所述排底機構包括有彈性封堵組件、移動條和弧形磁鐵，所述彈性封堵組件安裝在所述夾層空間內側，所述彈性封堵組件能夠將所述通孔進行封堵，通過設置的排底機構和輔助機構，可以快速的將池底的沉淀物進行排出，在排出沉淀物的時候，可以有效降低水流對沉淀物的沖擊，使沉淀物可以更好的排出。
權利要求書
1.一種高氨氮廢水處理用的重金屬預處理過篩裝置，包括廢水處理池（1），其特征在于：廢水處理池（1）的底部設置有分隔層（11），所述分隔層（11）上等間距開設有通孔（112），所述廢水處理池（1）的底部與所述分隔層（11）之間為夾層空間（111），所述廢水處理池（1）中的沉淀物進入所述夾層空間（111）后排出至傾斜設置的篩板（113）上；所述廢水處理池（1）的內側還設置有彈性封堵組件（21）、移動條（22）和弧形磁鐵（221），所述彈性封堵組件（21）安裝在所述夾層空間（111）內側，所述彈性封堵組件（21）能夠將所述通孔（112）進行封堵，所述移動條（22）的底部以及前后兩側分別與所述分隔層（11）的頂部以及所述廢水處理池（1）的前后兩端內側滑動接觸，所述移動條（22）的一端設置有弧形部，所述移動條（22）的弧形部內側嵌入固定有所述弧形磁鐵（221），弧形磁鐵（221）左側距離分隔層（11）最近，而弧形磁鐵（221）右側距離分隔層（11）最遠；所述彈性封堵組件（21）包括有固定桿（222）、活動套（223）、壓縮彈簧（224）和強磁頭（225），所述固定桿（222）的底端固定連接在所述廢水處理池（1）的內側底面，所述固定桿（222）的外側滑動連接有所述活動套（223），所述活動套（223）的頂端內側與所述固定桿（222）的頂端外側之間固定連接有所述壓縮彈簧（224），所述活動套（223）的頂端固定連接有所述強磁頭（225），所述強磁頭（225）的頂端面能夠將所述通孔（112）進行封堵；還包括有柔性連接部（23）、受力板（231）、拉繩（232）和拉力傳感器（233），所述移動條（22）的一端通過所述柔性連接部（23）固定連接有所述受力板（231），所述受力板（231）的一端內側固定連接有所述拉繩（232），所述拉繩（232）的一端穿過所述柔性連接部（23）與固定在所述移動條（22）內側的所述拉力傳感器（233）的檢測端固定連接，當亂流較為嚴重時，受力板（231）會發生擺動，受力板（231）擺動會帶動拉繩（232）從而帶動拉力傳感器（233）的檢測端進行移動，從而使拉力傳感器（233）檢測到拉力的變化，此時應當調整移動條（22）的移動速度，使移動條（22）加速移動時，應當緩慢加速，不能過快的加速；還包括有限位條（24）、限位槽（241）、驅動電機（242）、齒輪（243）和齒條（244），所述移動條（22）的前后兩端均固定設置有所述限位條（24），所述廢水處理池（1）的前后兩端內側開設有與所述限位條（24）配合的所述限位槽（241），所述限位槽（241）的內側固定連接有所述齒條（244），所述移動條（22）的內側固定連接有所述驅動電機（242），所述驅動電機（242）的主軸末端固定連接有所述齒輪（243），所述齒輪（243）的外側與所述齒條（244）的外側嚙合連接。

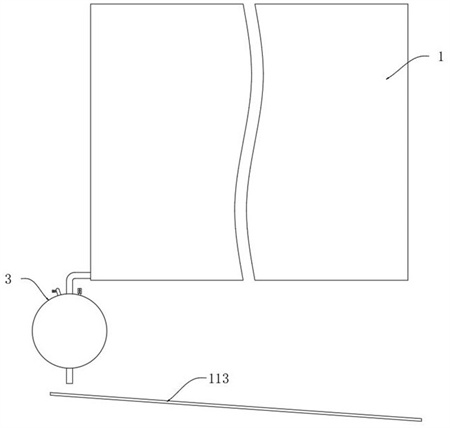

2.根據權利要求1所述的高氨氮廢水處理用的重金屬預處理過篩裝置，其特征在于：所述廢水處理池（1）的排水端與所述篩板（113）之間還固定安裝有輔助機構（3），所述輔助機構（3）包括有真空倉（31）、上連接管（311）、下連接管（312）和第一單向閥（313），所述上連接管（311）的頂端與所述廢水處理池（1）的底壁固定并與所述夾層空間（111）連通設置，所述上連接管（311）的底端固定連通有所述真空倉（31），所述真空倉（31）的底端固定連通有所述下連接管（312），所述真空倉（31）的頂端固定連通有所述第一單向閥（313），通過控制真空倉（31）排水的時間能夠使真空倉（31）內側產生負壓。
3.根據權利要求2所述的高氨氮廢水處理用的重金屬預處理過篩裝置，其特征在于：所述輔助機構（3）還包括有漂浮塊（32）、彈力繩（321）、封堵件（322）和支撐腳（323），所述真空倉（31）的內側設置有所述漂浮塊（32），所述漂浮塊（32）的底端固定連接有所述彈力繩（321），所述封堵件（322）底部的平面部分等間距固定連接有所述支撐腳（323），所述彈力繩（321）的底端與所述封堵件（322）固定有所述支撐腳（323）相對的另一面固定連接。
4.根據權利要求3所述的高氨氮廢水處理用的重金屬預處理過篩裝置，其特征在于：所述輔助機構（3）還包括有餅狀槽（33）、配重球（331）和受力十字板（332），所述封堵件（322）的一端內側開設有所述餅狀槽（33），所述餅狀槽（33）的內側設置有所述配重球（331），所述封堵件（322）的頂端中央位置處固定連接有所述受力十字板（332）。
5.根據權利要求4所述的高氨氮廢水處理用的重金屬預處理過篩裝置，其特征在于：所述輔助機構（3）還包括有延遲殼體（34）和第二單向閥（341），所述真空倉（31）的內側固定連接有所述延遲殼體（34），所述延遲殼體（34）的頂部伸出所述真空倉（31）的外側，所述延遲殼體（34）伸出所述真空倉（31）外側的部分固定連通有所述第二單向閥（341）。
6.根據權利要求5所述的高氨氮廢水處理用的重金屬預處理過篩裝置，其特征在于：所述輔助機構（3）還包括有固定件（35）、轉動密封件（351）和迎接板（352），所述固定件（35）的頂端固定連接在所述延遲殼體（34）排水端的下側，所述固定件（35）的一端轉動連接有所述轉動密封件（351），所述轉動密封件（351）的一端外側固定連接有所述迎接板（352）。
7.根據權利要求6所述的高氨氮廢水處理用的重金屬預處理過篩裝置，其特征在于：所述輔助機構（3）還包括有導向板（36），所述導向板（36）的一端固定連接在所述真空倉（31）的底端內側。
發明內容
為解決上述背景技術中提出的問題。本發明提供了一種高氨氮廢水處理用的重金屬預處理過篩裝置，具有有效降低水流對沉淀物的沖擊，使沉淀物可以更好的排出的特點。
為實現上述目的，本發明提供如下技術方案：一種高氨氮廢水處理用的重金屬預處理過篩裝置，包括廢水處理池，廢水處理池的底部設置有分隔層，所述分隔層上等間距開設有通孔，所述廢水處理池的底部與所述分隔層之間為夾層空間，所述廢水處理池中的沉淀物進入所述夾層空間后排出至傾斜設置的篩板上；
所述廢水處理池的內側還設置有排底機構，所述排底機構包括有彈性封堵組件、移動條和弧形磁鐵，所述彈性封堵組件安裝在所述夾層空間內側，所述彈性封堵組件能夠將所述通孔進行封堵，所述移動條的底部以及前后兩側分別與所述分隔層的頂部以及所述廢水處理池的前后兩端內側滑動接觸，所述移動條的一端設置有弧形部，所述移動條的弧形部內側嵌入固定有所述弧形磁鐵。
作為本發明一種高氨氮廢水處理用的重金屬預處理過篩裝置優選的，所述彈性封堵組件包括有固定桿、活動套、壓縮彈簧和強磁頭，所述固定桿的底端固定連接在所述廢水處理池的內側底面，所述固定桿的外側滑動連接有所述活動套，所述活動套的頂端內側與所述固定桿的頂端外側之間固定連接有所述壓縮彈簧，所述活動套的頂端固定連接有所述強磁頭，所述強磁頭的頂端面能夠將所述通孔進行封堵。
作為本發明一種高氨氮廢水處理用的重金屬預處理過篩裝置優選的，所述排底機構還包括有柔性連接部、受力板、拉繩和拉力傳感器，所述移動條的一端通過所述柔性連接部固定連接有所述受力板，所述受力板的一端內側固定連接有所述拉繩，所述拉繩的一端穿過所述柔性連接部與固定在所述移動條內側的所述拉力傳感器的檢測端固定連接。
作為本發明一種高氨氮廢水處理用的重金屬預處理過篩裝置優選的，所述排底機構還包括有限位條、限位槽、驅動電機、齒輪和齒條，所述移動條的前后兩端均固定設置有所述限位條，所述廢水處理池的前后兩端內側開設有與所述限位條配合的所述限位槽，所述限位槽的內側固定連接有所述齒條，所述移動條的內側固定連接有所述驅動電機，所述驅動電機的主軸末端固定連接有所述齒輪，所述齒輪的外側與所述齒條的外側嚙合連接。
作為本發明一種高氨氮廢水處理用的重金屬預處理過篩裝置優選的，所述廢水處理池的排水端與所述篩板之間還固定安裝有輔助機構，所述輔助機構包括有真空倉、上連接管、下連接管和第一單向閥，所述上連接管的頂端與所述廢水處理池的底壁固定并與所述夾層空間連通設置，所述上連接管的底端固定連通有所述真空倉，所述真空倉的底端固定連通有所述下連接管，所述真空倉的頂端固定連通有所述第一單向閥，通過控制真空倉排水的時間能夠使真空倉內側產生負壓。
作為本發明一種高氨氮廢水處理用的重金屬預處理過篩裝置優選的，所述輔助機構還包括有漂浮塊、彈力繩、封堵件和支撐腳，所述真空倉的內側設置有所述漂浮塊，所述漂浮塊的底端固定連接有所述彈力繩，所述封堵件底部的平面部分等間距固定連接有所述支撐腳，所述彈力繩的底端與所述封堵件固定有所述支撐腳相對的另一面固定連接。
作為本發明一種高氨氮廢水處理用的重金屬預處理過篩裝置優選的，所述輔助機構還包括有餅狀槽、配重球和受力十字板，所述封堵件的一端內側開設有所述餅狀槽，所述餅狀槽的內側設置有所述配重球，所述封堵件的頂端中央位置處固定連接有所述受力十字板。
作為本發明一種高氨氮廢水處理用的重金屬預處理過篩裝置優選的，所述輔助機構還包括有延遲殼體和第二單向閥，所述真空倉的內側固定連接有所述延遲殼體，所述延遲殼體的頂部伸出所述真空倉的外側，所述延遲殼體伸出所述真空倉外側的部分固定連通有所述第二單向閥。
作為本發明一種高氨氮廢水處理用的重金屬預處理過篩裝置優選的，所述輔助機構還包括有固定件、轉動密封件和迎接板，所述固定件的頂端固定連接在所述延遲殼體排水端的下側，所述固定件的一端轉動連接有所述轉動密封件，所述轉動密封件的一端外側固定連接有所述迎接板。
作為本發明一種高氨氮廢水處理用的重金屬預處理過篩裝置優選的，所述輔助機構還包括有導向板，所述導向板的一端固定連接在所述真空倉的底端內側。
與現有技術相比，本發明的有益效果是：通過設置的排底機構和輔助機構，可以快速的將池底的沉淀物進行排出，在排出沉淀物的時候，可以有效降低水流對沉淀物的沖擊，使沉淀物可以更好的排出。
（發明人：肖島;王偉亮;祝廣蕾;溫明東;白雪潔;李永福;楊士金;于艷麗;張曉波;馬莉;趙藍欣）
