公布日：2023.11.17

申請日：2023.08.30

分類號：C02F11/122(2019.01)I;B01D25/30(2006.01)I;B01D25/12(2006.01)I

摘要

本申請公開了一種污泥處理集成供料系統，屬于污泥處理技術領域。該污泥處理集成供料系統包括料倉、螺桿泵單元、分泥單元、輸送管路和防漏泥單元；料倉與螺桿泵單元連通，螺桿泵單元、分泥單元、輸送管路依次連通；防漏泥單元設于輸送管路末端下方，以防止在出料的過程中出現漏泥。通過設置螺桿泵單元、分泥單元、輸送管路將料倉的污泥運輸至指定位置，實現污泥的自動化均勻供料，其中螺桿泵單元實現將料倉中的污泥輸送至分泥單元，分泥單元將螺桿泵管路中的污泥均勻分成若干份，以便于污泥在濾布上能夠均勻分布；通過在輸送管路末端下方設置防漏泥單元，防止出料的過程中出現漏泥現象。

權利要求書

1.一種污泥處理集成供料系統，其特征在于，包括料倉、螺桿泵單元、分泥單元、輸送管路和防漏泥單元；所述料倉與所述螺桿泵單元連通，所述螺桿泵單元、分泥單元、輸送管路依次連通；所述防漏泥單元設于所述輸送管路末端下方，以防止在出料的過程中出現漏泥。

2.根據權利要求1所述的一種污泥處理集成供料系統，其特征在于，所述螺桿泵單元包括第一螺桿泵和第二螺桿泵，所述第一螺桿泵與第二螺桿泵平行設置；所述第一螺桿泵與所述分泥單元直接連接，所述第二螺桿泵通過彎頭與分泥單元連接。

3.根據權利要求1所述的一種污泥處理集成供料系統，其特征在于，所述分泥單元包括若干分料件，所述分料件呈Y字型。

4.根據權利要求3所述的一種污泥處理集成供料系統，其特征在于，所述分料件包括第一分料件、第二分料件、第三分料件；所述第一分料件一端與第一螺桿泵連通，另一端與第二分料件和第三分料件連通。

5.根據權利要求1所述的一種污泥處理集成供料系統，其特征在于，所述輸送管路包括軟管段和出泥管段，所述軟管段與分泥單元連通，所述軟管段外周設有拖鏈。

6.根據權利要求5所述的一種污泥處理集成供料系統，其特征在于，所述出泥管段設于鋪料床上方，所述鋪料床設有滑軌；所述出泥管段固定于出泥管支架，所述出泥管支架下方設有滑輪與所述滑軌匹配。

7.根據權利要求5所述的一種污泥處理集成供料系統，其特征在于，所述出泥管段末端設有出料扁嘴。

8.根據權利要求6所述的一種污泥處理集成供料系統，其特征在于，所述防漏泥單元包括氣缸和防漏底板，所述氣缸與所述防漏底板固定連接；所述氣缸和防漏底板與鋪料床固定連接。

9.根據權利要求5所述的一種污泥處理集成供料系統，其特征在于，所述分泥單元與所述軟管段通過4D～6D的彎頭連通。

10.根據權利要求5所述的一種污泥處理集成供料系統，其特征在于，所述出泥管為DN100管。

發明內容

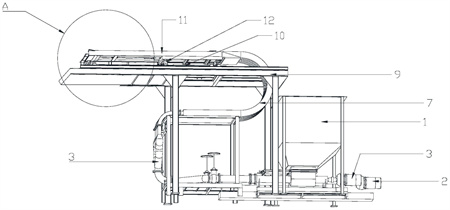

為了解決上述問題，本申請提出了一種污泥處理集成供料系統，通過設置螺桿泵單元、分泥單元、輸送管路將料倉的污泥運輸至指定位置，實現污泥的自動化均勻供料，其中螺桿泵單元實現將料倉中的污泥輸送至分泥單元，分泥單元將螺桿泵管路中的污泥均勻分成若干份，以便于污泥在濾布上能夠均勻分布；通過在輸送管路末端下方設置防漏泥單元，防止出料的過程中出現漏泥現象。

根據本申請的一個方面，提供了一種污泥處理集成供料系統，包括料倉、螺桿泵單元、分泥單元、輸送管路和防漏泥單元；所述料倉與所述螺桿泵單元連通，所述螺桿泵單元、分泥單元、輸送管路依次連通；所述防漏泥單元設于所述輸送管路末端下方，以防止在出料的過程中出現漏泥。

可選地，所述螺桿泵單元包括第一螺桿泵和第二螺桿泵，所述第一螺桿泵與第二螺桿泵平行設置；所述第一螺桿泵與所述分泥單元直接連接，所述第二螺桿泵通過彎頭與分泥單元連接。

可選地，2臺螺桿泵，可以是一臺主用，一臺備用；也可以兩臺同時供泥；

可選地，所述分泥單元包括若干分料件，所述分料件呈Y字型。

可選地，所述分料件包括第一分料件、第二分料件、第三分料件；所述第一分料件一端與第一螺桿泵連通，另一端與第二分料件和第三分料件連通。

可選地，所述輸送管路包括軟管段和出泥管段，所述軟管段與分泥單元連通，所述軟管段外周設有拖鏈。

可選地，所述出泥管段設于鋪料床上方，所述鋪料床設有滑軌；所述出泥管段固定于出泥管支架，所述出泥管支架下方設有滑輪與所述滑軌匹配。

可選地，所述出泥管段末端設有出料扁嘴。

可選地，所述防漏泥單元包括氣缸和防漏底板，所述氣缸與所述防漏底板固定連接；所述氣缸和防漏底板與鋪料床固定連接。

可選地，所述分泥單元與所述軟管段通過4D～6D的彎頭連通。

可選地，所述出泥管為DN100管。

本申請能產生的有益效果包括但不限于：

1.本申請所提供的污泥處理集成供料系統，通過設置螺桿泵單元、分泥單元、輸送管路將料倉的污泥運輸至指定位置，實現污泥的自動化均勻供料，其中螺桿泵單元實現將料倉中的污泥輸送至分泥單元，分泥單元將螺桿泵管路中的污泥均勻分成若干份，以便于污泥在濾布上能夠均勻分布；通過在輸送管路末端下方設置防漏泥單元，防止出料的過程中出現漏泥現象。

2.本申請所提供的污泥處理集成供料系統，具有第一螺桿泵和第二螺桿泵，第一螺桿泵和第二螺桿泵平行設置，第一螺桿泵作為主螺桿泵，與分泥單元直接連接，阻力��；第二螺桿泵作為備用螺桿泵，通過彎頭與分泥單元連接，阻力稍大；本申請通過設置備用螺桿泵，在不影響主螺桿泵的正常運作的情況下，以應對由于突發問題導致主螺桿泵無法工作的情形，以保證設備能夠正常運行。

3.本申請所提供的污泥處理集成供料系統，具有呈Y字型的第一分料件、第二分料件和第三分料件，第一分料件一端與第一螺桿泵連通，將第一螺桿泵管路中的污泥一分為二，第一分料件的另一端分別于第二分料件、第三分料件連通，再將第一分料件分泥后的污泥繼續進行一分為二，最終3個分料件將第一螺桿泵管路中的污泥均勻分為4份，一方面保證了污泥的供料流量適宜，另一方面實現分泥均勻，以使得污泥在濾布上分布均勻，實現更好的壓濾效果。

4.本申請所提供的污泥處理集成供料系統，具有軟管段和出泥管段，一方面，軟管段能夠支撐出泥管支架在鋪料床上進行往復運動；另一方面，軟管的外周設有設有拖鏈，在不影響出泥管支架往復運動的基礎上，拖鏈能夠對軟管形成一定的保護作用，也能夠防止軟管左右搖晃，使其在供料過程中更加平穩。

5.本申請所提供的污泥處理集成供料系統，通過在鋪料床的設置滑軌，出泥管支架上設置與之匹配的滑輪，滑輪在滑軌上運動，從而帶動輸送管路往復運動，進而實現供料系統的多次重復均勻供料；出泥管段末端設有出料扁嘴，便于出料。

（發明人：辛寒曉;閆永秀;趙升遠;申建偉;馬亮）
