公布日：2024.05.14
申請日：2024.01.31
分類號：B01D29/01(2006.01)I;B01D35/16(2006.01)I;B01D29/64(2006.01)I;B01D29/96(2006.01)I
摘要
本發明公開一種防止堆積的畜禽污水處理設備，屬于污水處理技術領域；一種防止堆積的畜禽污水處理設備包括底板，底板上方傾斜設置有流道，流道的下端部設置有兩個連接耳，兩個連接耳之間設置有濾板，濾板上設置有與連接耳轉動連接的轉軸，轉軸上套設有扭簧，扭簧的兩端分別與連接耳以及濾板固定，且濾板能與流道下端緊貼；所述流道中設置有沿著其長度方向滑動的推板，推板能同時與流道的地面以及兩側邊接觸；推板的一側設置有頂板，頂板能夠與濾板接觸，并帶動濾板超外側翻轉，從而實現將粘附在流道底面和濾板上的糞便刮除，來防止糞便發生堆積，而影響過濾效率。
權利要求書

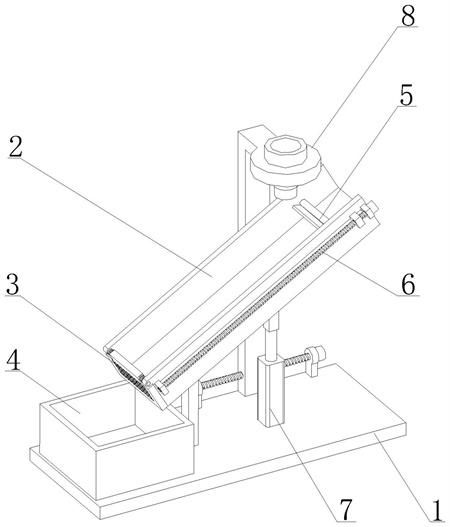

1.一種防止堆積的畜禽污水處理設備，包括底板(1)，其特征在于，底板(1)上方傾斜設置有流道(2)，流道(2)的下端部設置有兩個連接耳(21)，兩個連接耳(21)之間設置有濾板(31)，濾板(31)上設置有與連接耳(21)轉動連接的轉軸(311)，轉軸(311)上套設有扭簧(32)，扭簧(32)的兩端分別與連接耳(21)以及濾板(31)固定，且濾板(31)能與流道(2)下端緊貼；所述流道(2)中設置有沿著其長度方向滑動的推板(52)，推板(52)能同時與流道(2)的地面以及兩側邊接觸；推板(52)的一側設置有頂板(53)，頂板(53)能夠與濾板(31)接觸，并帶動濾板(31)超外側翻轉。
2.根據權利要求1所述的一種防止堆積的畜禽污水處理設備，其特征在于，所述流道(2)的一側開設有滑槽(22)，滑槽(22)上滑動連接有連接架(51)，推板(52)固定安裝在連接架(51)上，連接架(51)能夠沿著流道(2)的長度方向滑動。
3.根據權利要求2所述的一種防止堆積的畜禽污水處理設備，其特征在于，所述推板(52)的上端固定有固定桿(521)，連接架(51)上設置有固定孔(511)，固定桿(521)與固定孔(511)相互配合，連接架(51)的一側設置與固定孔(511)連通的螺紋孔，螺紋孔內配合安裝有螺栓。
4.根據權利要求3所述的一種防止堆積的畜禽污水處理設備，其特征在于，所述連接架(51)上設置有限位槽(512)，固定桿(521)上設置有限位塊(522)，限位塊(522)位于限位槽(512)內，并且當推板(52)與流道(2)的兩側邊同時接觸時，限位塊(522)位于限位槽(512)的一端，并能夠防止推板(52)受阻力而偏轉。
5.根據權利要求2所述的一種防止堆積的畜禽污水處理設備，其特征在于，所述流道(2)外側固定有兩個第一固定板(61)，兩個第一固定板(61)之間設置有能夠轉動的第一絲桿(62)，第一絲桿(62)貫穿連接架(51)并與連接架(51)螺紋連接。
6.根據權利要求2所述的一種防止堆積的畜禽污水處理設備，其特征在于，所述第一絲桿(62)的螺紋升角小于當量摩擦角。
7.根據權利要求1所述的一種防止堆積的畜禽污水處理設備，其特征在于，所述流道(2)的下方設置有角度調節組件(7)，角度調節組件(7)包括固定在底板(1)上端的支撐桿(71)，流道(2)的下端固定有連接座(23)，支撐桿(71)與連接座(23)鉸接；流道(2)的下端開設有T型滑槽(24)，T型滑槽(24)內滑動連接有滑塊(74)，滑塊(74)的下端鉸接有連接桿(73)，底板(1)上端固定有氣缸(72)來驅動連接桿(73)升降。
8.根據權利要求1所述的一種防止堆積的畜禽污水處理設備，其特征在于，所述底板(1)上設置有進料組件(8)，進料組件(8)包括設置在底座(1)上端的安裝架(81)，安裝架(81)上端設置有進料漏斗(82)，污水從進料漏斗(82)處落入流道(2)內。
9.根據權利要求8所述的一種防止堆積的畜禽污水處理設備，其特征在于，所述安裝架(81)與底座(1)滑動連接，底板(1)上端固定有兩個第二固定板(83)，兩個第二固定板(83)之間設置有能夠轉動的第二絲桿(84)，第二絲桿(84)貫穿安裝架(81)并與安裝架(81)螺紋連接。
發明內容
針對現有技術的不足，本發明的目的在于提供一種防止堆積的畜禽污水處理設備，解決了現有技術中的問題。
本發明的目的可以通過以下技術方案實現：
一種防止堆積的畜禽污水處理設備，包括底板，底板上方傾斜設置有流道，流道的下端部設置有兩個連接耳，兩個連接耳之間設置有濾板，濾板上設置有與連接耳轉動連接的轉軸，轉軸上套設有扭簧，扭簧的兩端分別與連接耳以及濾板固定，且濾板能與流道下端緊貼；
所述流道中設置有沿著其長度方向滑動的推板，推板能同時與流道的地面以及兩側邊接觸；推板的一側設置有頂板，頂板能夠與濾板接觸，并帶動濾板超外側翻轉。
進一步地，所述流道的一側開設有滑槽，滑槽上滑動連接有連接架，推板固定安裝在連接架上，連接架能夠沿著流道的長度方向滑動。
進一步地，所述推板的上端固定有固定桿，連接架上設置有固定孔，固定桿與固定孔相互配合，連接架的一側設置與固定孔連通的螺紋孔，螺紋孔內配合安裝有螺栓。
進一步地，所述連接架上設置有限位槽，固定桿上設置有限位塊，限位塊位于限位槽內，并且當推板與流道的兩側邊同時接觸時，限位塊位于限位槽的一端，并能夠防止推板受阻力而偏轉。
進一步地，所述流道外側固定有兩個第一固定板，兩個第一固定板之間設置有能夠轉動的第一絲桿，第一絲桿貫穿連接架并與連接架螺紋連接。
進一步地，所述第一絲桿的螺紋升角小于當量摩擦角。
進一步地，所述流道的下方設置有角度調節組件，角度調節組件包括固定在底板上端的支撐桿，流道的下端固定有連接座，支撐桿與連接座鉸接；流道的下端開設有T型滑槽，T型滑槽內滑動連接有滑塊，滑塊的下端鉸接有連接桿，底板上端固定有氣缸來驅動連接桿升降。
進一步地，所述底板上設置有進料組件，進料組件包括設置在底座上端的安裝架，安裝架上端設置有進料漏斗，污水從進料漏斗處落入流道內。
進一步地，所述安裝架與底座滑動連接，底板上端固定有兩個第二固定板，兩個第二固定板之間設置有能夠轉動的第二絲桿，第二絲桿貫穿安裝架并與安裝架螺紋連接。
本發明的有益效果：
1、通過在底板上方傾斜設置有流道，并在流道的下端設置濾板，濾板在扭簧的作用下與流道下端部緊貼；再通過在流道內設置能夠沿著流道長度方向滑動的推板，來將粘附在流道地面上的糞便清理，此外，在推板上設置頂板來將濾板頂開，方便糞便刮離流道；且隨著濾板的向外滑動，在扭簧的作用下，濾板與頂板的端部緊貼，使得頂板能夠對粘附著在濾板上的糞便刮落；從而防止糞便發生堆積，而影響過濾效率。
2、通過設置角度調節組件，來調節流道的傾斜角度，以達到調節污水流速的目的。
3、通過在底板上設置能夠滑動的安裝架，來調整污水在流道上的落點，確保即使在流道傾斜角度調整后，污水的落點仍能夠控制在推板的斜下方，以保證糞便清理效果。
（發明人：蔡志樑）
