公布日：2024.05.10

申請日：2023.12.27

分類號：B01D53/84(2006.01)I;B01D53/96(2006.01)I;C02F1/52(2023.01)I;C02F1/24(2023.01)I;C02F1/72(2023.01)I;C02F1/00(2023.01)I;B05B1/06(2006.01)I;B05B1

/20(2006.01)I;B01F27/90(2022.01)I;C02F103/18(2006.01)N

摘要

發明公開了一種具污水處理功能的廢氣（惡臭）治理生物循環箱，包括：水箱，循環箱，所述循環箱固定連接在水箱的底部，污水處理機構，所述污水處理機構設置在循環箱的內部，污水處理機構包括計量加藥混合區，計量加藥混合區設置在循環箱內壁的左側，計量加藥混合區的右側設置有納米微氣泵浮上區，納米微氣泵浮上區的右側設置有土工布過濾區，土工布過濾區的右側設置有循環利于水泵吸水區。本發明通過設置污水處理機構，可以對水箱傳輸的污水進行處理，再通過設置水循環機構將處理后的水傳入水箱的內部進行循環使用，使用者在使用時不需要排放大量的污水，可以對污水進行處理循環使用，從而節省了大量的水資源。

權利要求書

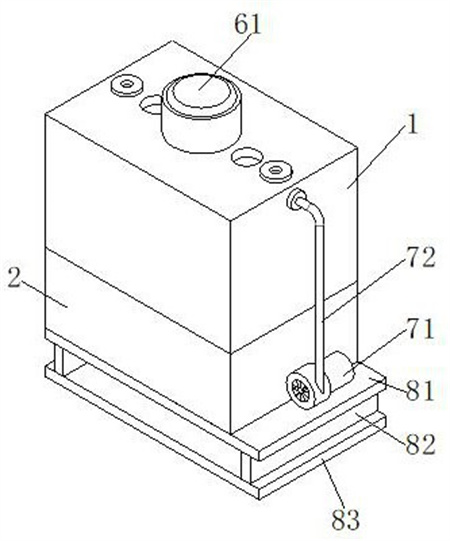

1.一種具污水處理功能的廢氣（惡臭）治理生物循環箱，其特征在于，包括：水箱（1）；循環箱（2），所述循環箱（2）固定連接在水箱（1）的底部；污水處理機構（3），所述污水處理機構（3）設置在循環箱（2）的內部，所述污水處理機構（3）包括計量加藥混合區（31），所述計量加藥混合區（31）設置在循環箱（2）內壁的左側，所述計量加藥混合區（31）的右側設置有納米微氣泵浮上區（32），所述納米微氣泵浮上區（32）的右側設置有土工布過濾區（33），所述土工布過濾區（33）的右側設置有循環利于水泵吸水區（34），所述水箱（1）底部的左側設置有加藥器（4），所述加藥器（4）包括納米微氣泡泵（41），所述納米微氣泡泵（41）的輸入端與計量加藥混合區（31）的底部連通，所述納米微氣泡泵（41）的輸出端連通有連管（42），所述連管（42）遠離納米微氣泡泵（41）的一端貫穿至計量加藥混合區（31）的內部連通有釋放器（43）。

2.根據權利要求1所述的一種具污水處理功能的廢氣（惡臭）治理生物循環箱，其特征在于：所述水箱（1）的頂部設置有傳氣機構（5），所述傳氣機構（5）包括連接管（51），所述連接管（51）設置在水箱（1）頂部的兩側，所述連接管（51）的底部貫穿至水箱（1）的內部連通有傳氣管（52），所述傳氣管（52）的內側連通有環形噴氣管（53）。

3.根據權利要求2所述的一種具污水處理功能的廢氣（惡臭）治理生物循環箱，其特征在于：所述水箱（1）的頂部連通有攪動機構（6），所述攪動機構（6）包括電機（61），所述電機（61）的輸出端貫穿至水箱（1）的內部固定連接有旋轉軸（62），所述旋轉軸（62）的表面固定連接有攪拌葉（63）。

4.根據權利要求3所述的一種具污水處理功能的廢氣（惡臭）治理生物循環箱，其特征在于：所述循環箱（2）的右側設置有水循環機構（7），所述水循環機構（7）包括水泵（71），所述水泵（71）的進水口與循環箱（2）右側的底部連通，所述水泵（71）的出水口連通有傳水管（72），所述傳水管（72）的頂部連通有彎曲管（73），所述彎曲管（73）遠離傳水管（72）的一端與水箱（1）右側的頂部連通，所述水箱（1）左側的底部連通有U型管（74），所述U型管（74）遠離水箱（1）的一端與循環箱（2）左側的頂部連通。

5.根據權利要求4所述的一種具污水處理功能的廢氣（惡臭）治理生物循環箱，其特征在于：所述循環箱（2）的底部固定連接有機架（8），所述機架（8）包括支撐板（81），所述支撐板（81）底部的兩側均固定連接有支板（82），所述支板（82）的底部固定連接有底板（83）。

6.根據權利要求5所述的一種具污水處理功能的廢氣（惡臭）治理生物循環箱，其特征在于：所述旋轉軸（62）表面的頂部和底部均固定連接有固定軸承（9），所述固定軸承（9）外環的表面與水箱（1）的內壁固定連接。

7.根據權利要求6所述的一種具污水處理功能的廢氣（惡臭）治理生物循環箱，其特征在于：所述水箱（1）頂部的兩側均開設有出氣孔（10），所述出氣孔（10）的內壁固定連接有過濾網（11）。

8.根據權利要求7所述的一種具污水處理功能的廢氣（惡臭）治理生物循環箱，其特征在于：所述連接管（51）的頂部固定連接有管道連接器（12），所述管道連接器（12）的底部與水箱（1）的頂部固定連接。

發明內容

為解決上述背景技術中提出的問題，本發明的目的在于提供一種具污水處理功能的廢氣（惡臭）治理生物循環箱，具備可以對污水進行處理循環使用的優點，解決了傳統的生物法治理有機廢氣（惡臭）循環箱不能對污水進行處理循環使用的問題。

為實現上述目的，本發明提供如下技術方案：一種具污水處理功能的廢氣（惡臭）治理生物循環箱，包括：水箱；循環箱，所述循環箱固定連接在水箱的底部；污水處理機構，所述污水處理機構設置在循環箱的內部，所述污水處理機構包括計量加藥混合區，所述計量加藥混合區設置在循環箱內壁的左側，所述計量加藥混合區的右側設置有納米微氣泵浮上區，所述納米微氣泵浮上區的右側設置有土工布過濾區，所述土工布過濾區的右側設置有循環利于水泵吸水區，所述水箱底部的左側設置有加藥器，所述加藥器包括納米微氣泡泵，所述納米微氣泡泵的輸入端與計量加藥混合區的底部連通，所述納米微氣泡泵的輸出端連通有連管，所述連管遠離納米微氣泡泵的一端貫穿至計量加藥混合區的內部連通有釋放器。

作為本發明優選的，所述水箱的頂部設置有傳氣機構，所述傳氣機構包括連接管，所述連接管設置在水箱頂部的兩側，所述連接管的底部貫穿至水箱的內部連通有傳氣管，所述傳氣管的內側連通有環形噴氣管。

作為本發明優選的，所述水箱的頂部連通有攪動機構，所述攪動機構包括電機，所述電機的輸出端貫穿至水箱的內部固定連接有旋轉軸，所述旋轉軸的表面固定連接有攪拌葉。

作為本發明優選的，所述循環箱的右側設置有水循環機構，所述水循環機構包括水泵，所述水泵的進水口與循環箱右側的底部連通，所述水泵的出水口連通有傳水管，所述傳水管的頂部連通有彎曲管，所述彎曲管遠離傳水管的一端與水箱右側的頂部連通，所述水箱左側的底部連通有U型管，所述U型管遠離水箱的一端與循環箱左側的頂部連通。

作為本發明優選的，所述循環箱的底部固定連接有機架，所述機架包括支撐板，所述支撐板底部的兩側均固定連接有支板，所述支板的底部固定連接有底板。

作為本發明優選的，所述旋轉軸表面的頂部和底部均固定連接有固定軸承，所述固定軸承外環的表面與水箱的內壁固定連接。

作為本發明優選的，所述水箱頂部的兩側均開設有出氣孔，所述出氣孔的內壁固定連接有過濾網。

作為本發明優選的，所述連接管的頂部固定連接有管道連接器，所述管道連接器的底部與水箱的頂部固定連接。

與現有技術相比，本發明的有益效果如下：1、本發明通過設置污水處理機構，可以對水箱傳輸的污水進行處理，再通過設置水循環機構將處理后的水傳入水箱的內部進行循環使用，使用者在使用時不需要排放大量的污水，可以對污水進行處理循環使用，從而節省了大量的水資源。

2、本發明通過設置傳氣機構，可以將廢氣傳入水箱的內部，使用者將廢氣管道與連接管連通，廢氣管道將廢氣傳入連接管的內部，連接管將廢氣傳入傳氣管的內部，傳氣管將廢氣傳入環形噴氣管的內部，環形噴氣管將廢氣傳入水箱的內部，通過水箱內部的水對廢氣進行處理。

3、本發明通過設置攪動機構，可以對水箱內部的水進行攪拌，使用者驅動電機，電機通過輸出端帶動旋轉軸轉動，旋轉軸帶動攪拌葉轉動，通過攪拌葉對水進行攪拌使水晃動，通過晃動的水對廢氣進行處理，避免廢氣產生較大的氣泡，防止較大的氣泡中含有有害氣體。

（發明人：汪旭弘;曾展靈;陳德再;苗柯;汪盡卿;柳驛）
