公布日：2024.05.10
申請日：2024.04.09
分類號：C02F1/00(2023.01)I;C02F1/24(2023.01)I
摘要
本發明公開一種用于涂裝污水的處理設備，涉及污水處理設備領域，其包括分離機機身以及多個存儲廢渣的存儲罐，多個存儲罐位于所述分離機機身的一側上；以及還包括自動轉換裝置。在本發明中，在存儲罐內的廢渣集滿后，自動更換存儲罐，不需要工人看守；在存儲罐與轉換板脫離時，封閉蓋板自動將罐蓋進行封閉，封閉板將出渣筒進行封閉，可以避免在更換存儲罐過程中，出現廢氣或者廢渣泄漏的問題，既可以保證環境安全，同時避免大量的異味泄漏，刺激工人的問題，從而可以避免大量廢氣泄漏損傷工作人員身體的問題；另外，刮除下料架升降可以對出渣筒的內壁進行刮除，同時通過吹氣孔對廢渣進行向下吹送，避免廢渣的凝結造成出渣堵塞。
權利要求書
1.一種用于涂裝污水的處理設備，其特征在于，其包括分離機機身以及多個存儲廢渣的存儲罐，多個所述存儲罐位于所述分離機機身的一側上，所述分離機機身上安裝有出渣筒，所述出渣筒的底側安裝有向所述存儲罐內排渣的出渣管，所述分離機機身上設有除渣槽，所述除渣槽內轉動安裝有兩個傳動軸，兩個所述傳動軸的一端均安裝有除渣齒輪，所述分離機機身的一側還安裝有用于加藥的加藥管；所述用于涂裝污水的處理設備還包括自動轉換裝置，所述自動轉換裝置插接在所述分離機機身上，多個所述存儲罐均安裝在所述自動轉換裝置上，所述自動轉換裝置用于自動切換所述存儲罐；所述自動轉換裝置包括轉換架，所述轉換架插接在所述分離機機身上，所述轉換架的頂側轉動安裝有連接柱，所述連接柱的頂端安裝有轉換板，所述轉換板的外側沿圓周方向環形等距地開設有多個安裝槽，多個所述存儲罐的頂側均螺紋安裝有罐蓋，多個所述罐蓋分別安裝在多個所述安裝槽內；所述用于涂裝污水的處理設備還包括自動封閉裝置，所述自動封閉裝置安裝在所述存儲罐和所述出渣管內，所述自動封閉裝置用于封閉所述存儲罐和所述出渣管；所述自動封閉裝置包括封閉蓋板和封閉板，所述封閉蓋板轉動安裝在所述罐蓋上，所述封閉板轉動安裝在所述出渣筒內，所述出渣管的底側套接有擠壓套筒，所述擠壓套筒內安裝有頂開桿，所述擠壓套筒上移，通過所述頂開桿將所述封閉板頂開；所述用于涂裝污水的處理設備還包括輔助出渣裝置，所述輔助出渣裝置安裝在所述傳動軸上，所述輔助出渣裝置用于清理所述出渣筒，并幫助所述出渣筒進行出料；所述輔助出渣裝置包括刮除下料架，所述刮除下料架位于所述出渣筒內，所述刮除下料架的底側中空設置，所述刮除下料架的底側開設有多個吹氣孔，所述刮除下料架上連接有連接氣管；所述自動轉換裝置還包括安裝底座，所述安裝底座安裝在所述轉換架的頂側上，所述安裝底座的頂側開設有回彈槽，所述連接柱轉動安裝在所述回彈槽內；所述回彈槽內轉動安裝有轉動圈，所述轉動圈套接在所述連接柱上，所述連接柱上套接有回彈扭簧，所述回彈扭簧的頂端安裝在所述轉動圈的底側上，所述回彈扭簧的底端安裝在所述回彈槽的底側內壁上；所述安裝槽的兩側內壁上均安裝有鎖止板，所述罐蓋安裝在兩個所述鎖止板上；兩個所述鎖止板相互靠近的一側均開設有伸縮槽，兩個所述伸縮槽內均活動安裝有伸縮卡桿，所述罐蓋的兩側均開設有卡緊槽，兩個所述伸縮卡桿相互靠近的一端分別卡在兩個所述卡緊槽內，所述伸縮槽的內壁上安裝有支撐彈簧，所述支撐彈簧的另一端安裝在所述伸縮卡桿上；所述轉換架的頂側上環形等距地安裝有多個放置底座，多個所述存儲罐分別位于多個所述放置底座內；所述分離機機身靠近所述轉換板的一側安裝有阻擋支架，所述阻擋支架用于阻擋所述存儲罐。
2.根據權利要求1所述的一種用于涂裝污水的處理設備，其特征在于，所述自動封閉裝置還包括轉動底座，所述轉動底座上開設有復位槽，所述復位槽內轉動安裝有復位軸，所述封閉蓋板安裝在所述復位軸上；所述復位軸上套接有復位扭簧，所述復位扭簧的一端安裝在所述復位槽的內壁上，所述復位扭簧的另一端安裝在所述復位軸上。3.根據權利要求2所述的一種用于涂裝污水的處理設備，其特征在于，所述轉動底座的一側安裝有限位板，所述限位板與所述封閉蓋板相接觸，所述限位板用于限制所述封閉蓋板的轉動角度，將所述封閉蓋板限制在所述罐蓋上。
4.根據權利要求3所述的一種用于涂裝污水的處理設備，其特征在于，所述擠壓套筒的內壁上開設有擠壓槽，所述出渣管的底端插進所述擠壓槽內；所述出渣管上套接有擠壓彈簧，所述擠壓彈簧的頂端安裝在所述出渣管的底側上，所述擠壓彈簧的底端安裝在所述擠壓套筒的頂側上。
5.根據權利要求4所述的一種用于涂裝污水的處理設備，其特征在于，所述出渣筒的內壁上安裝有兩個支撐板，兩個所述支撐板之間轉動安裝有轉動板，所述封閉板安裝在所述轉動板上；兩個所述支撐板相互靠近的一側均開設有轉動槽，所述轉動板的兩側均安裝有轉動軸，兩個所述轉動軸分別轉動安裝在兩個所述轉動槽內，所述轉動軸上套接有轉動扭簧，所述轉動扭簧的一端安裝在所述轉動槽的內壁上，所述轉動扭簧的另一端安裝在所述轉動軸上。
6.根據權利要求1所述的一種用于涂裝污水的處理設備，其特征在于，所述輔助出渣裝置還包括升降架，所述升降架連接在所述刮除下料架上，一個所述傳動軸上套接有驅動轉盤，所述升降架上開設有驅動孔，所述驅動孔內活動安裝有驅動軸，所述驅動軸安裝在所述驅動轉盤上；所述分離機機身的一側開設有限制滑槽，所述升降架上安裝有限制滑塊，所述限制滑塊滑動安裝在所述限制滑槽內。
7.根據權利要求6所述的一種用于涂裝污水的處理設備，其特征在于，所述升降架上活動套接有蓋板，所述蓋板用于封閉所述出渣筒。
發明內容
本發明的目的在于提供一種用于涂裝污水的處理設備，以解決上述背景技術中提出的問題。

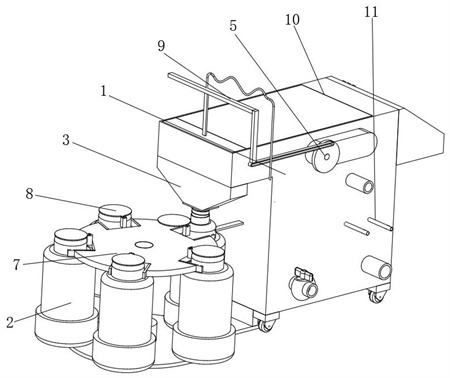

為實現上述目的，本發明提供如下技術方案：一種用于涂裝污水的處理設備，其包括分離機機身以及多個存儲廢渣的存儲罐，多個所述存儲罐位于所述分離機機身的一側上，所述分離機機身上安裝有出渣筒，所述出渣筒的底側安裝有向所述存儲罐內排渣的出渣管，所述分離機機身上設有除渣槽，所述除渣槽內轉動安裝有兩個傳動軸，兩個所述傳動軸的一端均安裝有除渣齒輪，所述分離機機身的一側還安裝有用于加藥的加藥管。
用于涂裝污水的處理設備還包括自動轉換裝置，所述自動轉換裝置插接在所述分離機機身上，多個所述存儲罐均安裝在所述自動轉換裝置上，所述自動轉換裝置用于自動切換所述存儲罐；所述自動轉換裝置包括轉換架，所述轉換架插接在所述分離機機身上，所述轉換架的頂側轉動安裝有連接柱，所述連接柱的頂端安裝有轉換板，所述轉換板的外側沿圓周方向環形等距地開設有多個安裝槽，多個所述存儲罐的頂側均螺紋安裝有罐蓋，多個所述罐蓋分別安裝在多個所述安裝槽內。
用于涂裝污水的處理設備還包括自動封閉裝置，所述自動封閉裝置安裝在所述存儲罐和所述出渣管內，所述自動封閉裝置用于封閉所述存儲罐和所述出渣管；所述自動封閉裝置包括封閉蓋板和封閉板，所述封閉蓋板轉動安裝在所述罐蓋上，所述封閉板轉動安裝在所述出渣筒內，所述出渣管的底側套接有擠壓套筒，所述擠壓套筒內安裝有頂開桿，所述擠壓套筒上移，通過所述頂開桿將所述封閉板頂開。
用于涂裝污水的處理設備還包括輔助出渣裝置，所述輔助出渣裝置安裝在所述傳動軸上，所述輔助出渣裝置用于清理所述出渣筒，并幫助所述出渣筒進行出料；所述輔助出渣裝置包括刮除下料架，所述刮除下料架位于所述出渣筒內，所述刮除下料架的底側中空設置，所述刮除下料架的底側開設有多個吹氣孔，所述刮除下料架上連接有連接氣管。
進一步地，在本發明較佳實施例中，所述自動轉換裝置還包括安裝底座，所述安裝底座安裝在所述轉換架的頂側上，所述安裝底座的頂側開設有回彈槽，所述連接柱轉動安裝在所述回彈槽內；所述回彈槽內轉動安裝有轉動圈，所述轉動圈套接在所述連接柱上，所述連接柱上套接有回彈扭簧，所述回彈扭簧的頂端安裝在所述轉動圈的底側上，所述回彈扭簧的底端安裝在所述回彈槽的底側內壁上。
進一步地，在本發明較佳實施例中，所述安裝槽的兩側內壁上均安裝有鎖止板，所述罐蓋安裝在兩個所述鎖止板上；兩個所述鎖止板相互靠近的一側均開設有伸縮槽，兩個所述伸縮槽內均活動安裝有伸縮卡桿，所述罐蓋的兩側均開設有卡緊槽，兩個所述伸縮卡桿相互靠近的一端分別卡在兩個所述卡緊槽內，所述伸縮槽的內壁上安裝有支撐彈簧，所述支撐彈簧的另一端安裝在所述伸縮卡桿上。
進一步地，在本發明較佳實施例中，所述轉換架的頂側上環形等距地安裝有多個放置底座，多個所述存儲罐分別位于多個所述放置底座內；所述分離機機身靠近所述轉換板的一側安裝有阻擋支架，所述阻擋支架用于阻擋所述存儲罐。
進一步地，在本發明較佳實施例中，所述自動封閉裝置還包括轉動底座，所述轉動底座上開設有復位槽，所述復位槽內轉動安裝有復位軸，所述封閉蓋板安裝在所述復位軸上；所述復位軸上套接有復位扭簧，所述復位扭簧的一端安裝在所述復位槽的內壁上，所述復位扭簧的另一端安裝在所述復位軸上。
進一步地，在本發明較佳實施例中，所述轉動底座的一側安裝有限位板，所述限位板與所述封閉蓋板相接觸，所述限位板用于限制所述封閉蓋板的轉動角度，將所述封閉蓋板限制在所述罐蓋上。
進一步地，在本發明較佳實施例中，所述擠壓套筒的內壁上開設有擠壓槽，所述出渣管的底端插進所述擠壓槽內；所述出渣管上套接有擠壓彈簧，所述擠壓彈簧的頂端安裝在所述出渣管的底側上，所述擠壓彈簧的底端安裝在所述擠壓套筒的頂側上。
進一步地，在本發明較佳實施例中，所述出渣筒的內壁上安裝有兩個支撐板，兩個所述支撐板之間轉動安裝有轉動板，所述封閉板安裝在所述轉動板上；兩個所述支撐板相互靠近的一側均開設有轉動槽，所述轉動板的兩側均安裝有轉動軸，兩個所述轉動軸分別轉動安裝在兩個所述轉動槽內，所述轉動軸上套接有轉動扭簧，所述轉動扭簧的一端安裝在所述轉動槽的內壁上，所述轉動扭簧的另一端安裝在所述轉動軸上。
進一步地，在本發明較佳實施例中，所述輔助出渣裝置還包括升降架，所述升降架連接在所述刮除下料架上，一個所述傳動軸上套接有驅動轉盤，所述升降架上開設有驅動孔，所述驅動孔內活動安裝有驅動軸，所述驅動軸安裝在所述驅動轉盤上；所述分離機機身的一側開設有限制滑槽，所述升降架上安裝有限制滑塊，所述限制滑塊滑動安裝在所述限制滑槽內。
進一步地，在本發明較佳實施例中，所述升降架上活動套接有蓋板，所述蓋板用于封閉所述出渣筒。
本發明提出的一種用于涂裝污水的處理設備的有益效果是：在本發明中，通過自動轉換裝置的設置，將罐蓋通過螺紋的方式安裝在存儲罐上，然后將多個存儲罐放置在轉換板上，在一個存儲罐內的廢渣集滿后，可以自動更換下一個存儲罐，進而實現自動更換存儲罐的目的，使得分離機機身在分離涂裝產生的廢水時，不需要工人看守，也不需要多次的更換存儲罐，從而使得分離機機身在使用時更加方便。
進一步地，在本發明中，通過自動封閉裝置的設置，在存儲罐集滿并與轉換板脫離時，封閉蓋板自動將罐蓋進行封閉，使得存儲罐可以自動封閉，避免在更換存儲罐時出現廢氣或者廢渣泄漏的問題，并在更換存儲罐時，封閉板將出渣筒進行封閉，可以避免在更換存儲罐的過程中，出現廢氣或者廢渣泄漏的問題，既可以保證環境安全，同時避免大量的異味泄漏，刺激工人的問題，并且可以避免大量的廢氣泄漏損傷工作人員身體的問題。
更進一步地，在本發明中，通過輔助出渣裝置的設置，將罐連接氣管連接在氣泵或者油漆房的空壓機上，又或者其它的高壓氣源上，同時升降架帶動刮除下料架垂直升降，使得刮除下料架既可以對出渣筒的內壁進行刮除，同時通過吹氣孔對廢渣進行向下地吹送，避免廢渣的凝結造成出渣堵塞的問題，從而保證出料的暢通。
（發明人：王浩堂;翟愛玉;王繼磊）
