公布日：2023.11.14
申請日：2023.10.11
分類號：B01D36/04(2006.01)I
摘要
本發明公開了一種廢水固態垃圾分離裝置，包括底座，包括:工位切換構件：所述底座上設置有控制架盤轉動的驅動件；固液分離構件:所述滑筒的底部安裝有濾網；分合構件：所述桶罩的上側滑動連接有滑套，所述頂盤的上方設置有導動件；翻轉構件：所述側接塊的外側滑動連接有滑接架，所述滑接架的內側橫向滑動有彈套。本發明中，首先，通過三個桶罩的循環轉動，實現裝置對廢水的靜置、過濾以及對濾網積留污染的清理同步進行，滿足對批量廢水的連續處理，從而有利于提高廢水處理的效率，其次，當桶罩跟隨架盤轉動至垃圾排放工位時，滑筒將在向下脫離桶罩后自動翻轉，實現對所積留垃圾的自動排出，從而達到便于工作人員操作使用的目的。
權利要求書

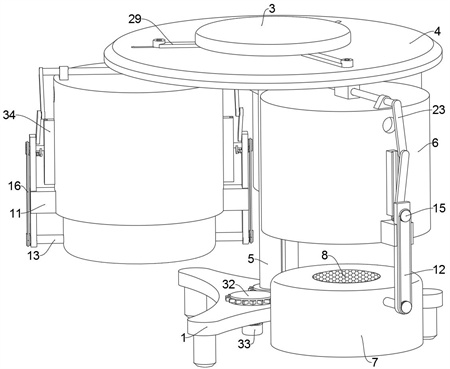

1.一種廢水固態垃圾分離裝置，包括底座（1），其特征在于，包括：工位切換構件：所述底座（1）的上端通過立柱（2）固設有頂盤（3），所述頂盤（3）的下側轉動設置有與立柱（2）同軸心分布的架盤（4），所述底座（1）上設置有控制架盤（4）轉動的驅動件；固液分離構件：所述架盤（4）的底部固設有三個呈環形分布的桶罩（6），所述桶罩（6）上形成有配合廢水通入的入口（601），所述桶罩（6）中滑動設置有滑筒（7），所述滑筒（7）的底部安裝有對固態垃圾過濾的濾網（8），所述桶罩（6）的內部通過豎桿（9）固設有配合濾網（8）蓋合的蓋板（10）；分合構件：所述桶罩（6）的上側滑動連接有滑套（25），所述頂盤（3）的上方設置有導動件，所述桶罩（6）在隨架盤（4）轉動時滑套（25）將在導動件的作用下水平滑動，所述桶罩（6）的外側設置有傳動件，所述滑套（25）在水平滑動時通過傳動件驅使滑筒（7）沿豎直方形移動；翻轉構件：所述桶罩（6）的側端固設有側接塊（11），所述側接塊（11）的外側滑動連接有滑接架（12），所述滑接架（12）的內側橫向滑動有彈套（18），所述滑接架（12）與桶罩（6）之間設置有驅使彈套（18）橫向移動的壓迫件，所述滑接架（12）上設置有連動件，所述彈套（18）在橫向移動時，通過連動件驅使滑筒（7）進行翻動；所述立柱（2）的外側轉動連接有與架盤（4）固定的軸套（5），所述驅動件包括轉動連接在底座（1）上端的齒輪（32），所述底座（1）的底部安裝有控制齒輪（32）轉動的驅動電機（33），所述軸套（5）的外端固設有與齒輪（32）嚙合的齒環（31）;所述滑套（25）的上端通過貫穿架盤（4）的架桿（27）固設有條形架（29），所述架盤（4）中形成有配合架桿（27）滑動的滑槽（401），所述導動件包括固設在條形架（29）上端的導桿（30），所述頂盤（3）的底部形成有配合導桿（30）滑動的內環槽（301）、中環槽（303）、外環槽（305）、第一直線槽（302）、第二直線槽（304）和第三直線槽（306）;所述傳動件包括轉動連接在桶罩（6）上方的橫軸（24），所述橫軸（24）的外側套設有作用滑套（25）的壓縮彈簧（28），所述橫軸（24）的兩端均固設有傳動臂（23），所述傳動臂（23）的自由端與滑接架（12）轉動連接;所述壓迫件包括固設在彈套（18）側端的擋板（20），所述擋板（20）朝向滑接架（12）的一端固設有插桿（21），所述滑接架（12）中形成有配合插桿（21）滑動插嵌的插槽（1201），所述插桿（21）的外側套設有向內作用擋板（20）的復位彈簧（22）;所述連動件包括轉動連接在滑接架（12）中的插軸（17），且彈套（18）滑動套設在插軸（17）的外側，所述滑筒（7）的外端固設有貫穿滑接架（12）的支桿（13），所述滑接架（12）的外側設置有驅使插軸（17）與支桿（13）同步轉動的牽引組件;所述牽引組件包括轉動連接在滑接架（12）外側且與插軸（17）同軸固定的驅動輪（15），以及轉動連接在滑接架（12）外側且與支桿（13）同軸固定的從動輪（14），所述驅動輪（15）與從動輪（14）的外側套設有配合傳動的鏈條（16）。
2.根據權利要求1所述的一種廢水固態垃圾分離裝置，其特征在于，所述滑套（25）的內壁上形成有第二凸起（26），所述橫軸（24）的側壁上形成有配合第二凸起（26）滑動的第二滑軌（2401），所述第二滑軌（2401）呈螺旋結構。
3.根據權利要求2所述的一種廢水固態垃圾分離裝置，其特征在于，所述壓迫件還包括固設在桶罩（6）外端的側凸塊（34），所述側凸塊（34）中形成有配合彈套（18）滑動的滑道（3401），所述滑道（3401）配合彈套（18）滑動貼合的端面形成有向外作用彈套（18）的傾斜坡面。
4.根據權利要求3所述的一種廢水固態垃圾分離裝置，其特征在于，所述彈套（18）的內壁上形成有第一凸起（19），所述插軸（17）的側壁上形成有配合第一凸起（19）滑動的第一滑軌（1701），所述第一滑軌（1701）呈螺旋結構。
發明內容
本發明的目的在于：為了解決上述問題，而提出的一種廢水固態垃圾分離裝置。
為了實現上述目的，本發明采用了如下技術方案：一種廢水固態垃圾分離裝置，包括底座，包括：
工位切換構件：所述底座的上端通過立柱固設有頂盤，所述頂盤的下側轉動設置有與立柱同軸心分布的架盤，所述底座上設置有控制架盤轉動的驅動件；
固液分離構件：所述架盤的底部固設有三個呈環形分布的桶罩，所述桶罩上形成有配合廢水通入的入口，所述桶罩中滑動設置有滑筒，所述滑筒的底部安裝有對固態垃圾過濾的濾網，所述桶罩的內部通過豎桿固設有配合濾網蓋合的蓋板；
分合構件：所述桶罩的上側滑動連接有滑套，所述頂盤的上方設置有導動件，所述桶罩在隨架盤轉動時滑套將在導動件的作用下水平滑動，所述桶罩的外側設置有傳動件，所述滑套在水平滑動時通過傳動件驅使滑筒沿豎直方形移動；
翻轉構件：所述桶罩的側端固設有側接塊，所述側接塊的外側滑動連接有滑接架，所述滑接架的內側橫向滑動有彈套，所述滑接架與桶罩之間設置有驅使彈套橫向移動的壓迫件，所述滑接架上設置有連動件，所述彈套在橫向移動時，通過連動件驅使滑筒進行翻動。
優選地，所述立柱的外側轉動連接有與架盤固定的軸套，所述驅動件包括轉動連接在底座上端的齒輪，所述底座的底部安裝有控制齒輪轉動的驅動電機，所述軸套的外端固設有與齒輪嚙合的齒環。
優選地，所述滑套的上端通過貫穿架盤的架桿固設有條形架，所述架盤中形成有配合架桿滑動的滑槽，所述導動件包括固設在條形架上端的導桿，所述頂盤的底部形成有配合導桿滑動的內環槽、中環槽、外環槽、第一直線槽、第二直線槽和第三直線槽。
優選地，所述傳動件包括轉動連接在桶罩上方的橫軸，所述橫軸的外側套設有作用滑套的壓縮彈簧，所述橫軸的兩端均固設有傳動臂，所述傳動臂的自由端與滑接架轉動連接。
優選地，所述滑套的內壁上形成有第二凸起，所述橫軸的側壁上形成有配合第二凸起滑動的第二滑軌，所述第二滑軌呈螺旋結構。
優選地，所述壓迫件包括固設在彈套側端的擋板，所述擋板朝向滑接架的一端固設有插桿，所述滑接架中形成有配合插桿滑動插嵌的插槽，所述插桿的外側套設有向內作用擋板的復位彈簧。
優選地，所述壓迫件還包括固設在桶罩外端的側凸塊，所述側凸塊中形成有配合彈套滑動的滑道，所述滑道配合彈套滑動貼合的端面形成有向外作用彈套的傾斜坡面。
優選地，所述連動件包括轉動連接在滑接架中的插軸，且彈套滑動套設在插軸的外側，所述滑筒的外端固設有貫穿滑接架的支桿，所述滑接架的外側設置有驅使插軸與支桿同步轉動的牽引組件。
優選地，所述彈套的內壁上形成有第一凸起，所述插軸的側壁上形成有配合第一凸起滑動的第一滑軌，所述第一滑軌呈螺旋結構。
優選地，所述牽引組件包括轉動連接在滑接架外側且與插軸同軸固定的驅動輪，以及轉動連接在滑接架外側且與支桿同軸固定的從動輪，所述驅動輪與從動輪的外側套設有配合傳動的鏈條。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：
1、本申請中，通過控制架盤的轉動，使得廢水中的有害物質在桶罩內完成沉降后，先將過濾后的液體向外排出，隨后再將固態垃圾向外倒出，從而滿足對廢水中固態垃圾的自動分離，且通過三個桶罩的循環轉動，實現裝置對廢水的靜置、過濾以及對濾網積留污染的清理同步進行，滿足對批量廢水的連續處理，從而有利于提高廢水處理的效率。
2、本申請中，當桶罩跟隨架盤轉動至垃圾排放工位時，滑接架將在傳動臂的作用下帶動滑筒向下自動脫離桶罩，隨后，滑筒將在連動件的作用下自動翻轉，實現對所積留垃圾的自動排出，從而達到便于工作人員操作使用的目的。
（發明人：孫玉婷;蔡全平;蔡朝欣）
