公布日：2024.05.07
申請日：2024.01.26
分類號：C02F9/00(2023.01)I;B01D29/64(2006.01)I;H02S20/30(2014.01)I;H02J7/35(2006.01)I;F24S20/20(2018.01)I;C02F1/00(2023.01)N;C02F1/66(2023.01)N
摘要

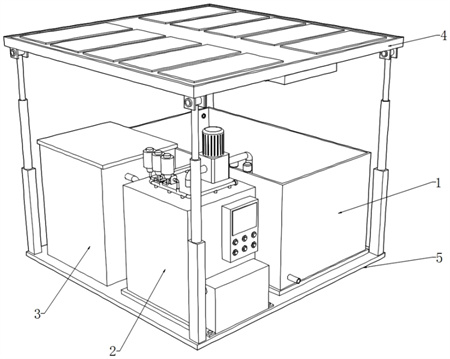

本發明公開了一種低碳環保型環境污水處理裝置，涉及污水處理技術領域，包括沉淀組件，所述沉淀組件的底部安裝有底板，所述底板的頂部一側安裝有凈化過濾組件和存儲組件，所述凈化過濾組件和存儲組件設置在沉淀組件的側方，所述沉淀組件的頂部安裝有光伏組件。本發明通過過濾器進行一級過濾處理，有效地將污水中的雜物進行過濾處理，提高了對泵機以及過濾組件的保護，延長了裝置的使用壽命，通過刮環套設在過濾器的外壁并且將清潔刷的一端均貼合在過濾器的外壁，再通過刮環連接上升降塊，利用升降電機驅動傳動軸傳動，使得螺紋升降桿帶動升降塊實現來回升降移動，對過濾器的外壁進行清理，有利于減少污染物的吸附，提升了抽水的效率。
權利要求書
1.一種低碳環保型環境污水處理裝置，包括沉淀組件（1），其特征在于：所述沉淀組件（1）的底部安裝有底板（5），所述底板（5）的頂部一側安裝有凈化過濾組件（2）和存儲組件（3），所述凈化過濾組件（2）和存儲組件（3）設置在沉淀組件（1）的側方，所述沉淀組件（1）的頂部安裝有光伏組件（4），所述沉淀組件（1）的內側設置有過濾器（104），所述過濾器（104）的外側設置有刮環（107），所述過濾器（104）的外壁與刮環（107）的內壁之間均勻分布有多個清潔刷（108），所述刮環（107）的兩端安裝有升降塊（109），所述升降塊（109）的內側螺紋連接有螺紋升降桿（110），所述螺紋升降桿（110）的頂部設置有限位塊（111），所述限位塊（111）的頂部連接有傳動軸（112），所述傳動軸（112）的頂部安裝有升降電機（113）；所述光伏組件（4）的頂部設置有安裝框（401），所述安裝框（401）的頂部均勻分布有多個太陽能板（402），所述安裝框（401）的一側底部安裝有光伏發電器（407），所述光伏發電器（407）的一端固定連接有電線（408），所述電線（408）的一端固定連接有蓄電池（409），所述蓄電池（409）的底部與底板（5）的頂部相連接。
2.根據權利要求1所述的低碳環保型環境污水處理裝置，其特征在于：所述凈化過濾組件（2）的底部安裝有過濾箱（201），所述過濾箱（201）的頂部設置有均分管（205），所述均分管（205）的底部均貫穿于過濾箱（201）的內側，所述均分管（205）的底部安裝有多個高壓噴嘴（206）。
3.根據權利要求2所述的低碳環保型環境污水處理裝置，其特征在于：所述均分管（205）的頂部固定連接有增壓泵（204），所述增壓泵（204）的一側固定連接有三個藥劑輸送管道（203），所述藥劑輸送管道（203）的一端安裝有藥劑罐（202）。
4.根據權利要求1所述的低碳環保型環境污水處理裝置，其特征在于：所述沉淀組件（1）的外側設置有沉淀池（101），所述沉淀池（101）的一端頂部安裝有污水進水管（102），所述沉淀池（101）的另一端底部安裝有污水排水口（103）。
5.根據權利要求1所述的低碳環保型環境污水處理裝置，其特征在于：所述過濾器（104）的外側均勻開設有多個過濾孔（105），所述過濾器（104）的側面固定安裝有安裝板（106），所述安裝板（106）的側面固定連接在沉淀池（101）的內壁。
6.根據權利要求2所述的低碳環保型環境污水處理裝置，其特征在于：所述過濾器（104）的頂部固定連接有抽水管（114），所述抽水管（114）的一端固定連接有污水輸送泵（115），所述污水輸送泵（115）的側面固定連接有污水輸送管（116），所述污水輸送管（116）的一端固定連接在過濾箱（201）的頂部。
7.根據權利要求2所述的低碳環保型環境污水處理裝置，其特征在于：所述過濾箱（201）的內側設置有兩個過濾件（207），所述過濾箱（201）的一側固定安裝有控制器（208），所述控制器（208）的側面設置有顯示屏（209）和控制按鈕（210）。
8.根據權利要求2所述的低碳環保型環境污水處理裝置，其特征在于：所述過濾箱（201）的另一側固定安裝有凈水排出管（211），所述凈水排出管（211）的中段設置有凈水泵機（212），所述凈水排出管（211）的一端固定連接在存儲組件（3）的側面。
9.根據權利要求8所述的低碳環保型環境污水處理裝置，其特征在于：所述存儲組件（3）的外側設置有凈水存儲罐（301），所述凈水存儲罐（301）的頂部安裝有頂蓋（302），所述凈水排出管（211）的側面與凈水存儲罐（301）的一側固定連接，所述凈水存儲罐（301）的另一側固定連接有凈水出水管（303）。
10.根據權利要求1所述的低碳環保型環境污水處理裝置，其特征在于：所述安裝框（401）的底部四角安裝有轉動座（404），所述轉動座（404）的底部連接有電動升降柱（405），所述電動升降柱（405）的底部安裝有支撐柱（406），所述支撐柱（406）的底部均與底板（5）的頂部相連接，所述蓄電池（409）的底部安裝有固定座（403）。
發明內容
本發明的目的在于提供一種低碳環保型環境污水處理裝置，以解決上述背景技術提出的現有技術操作時由于污水處理過程中需要多個泵機輸送，進而導致電能的大量消耗，影響節能低碳效果的問題。
為實現上述目的，本發明提供如下技術方案：一種低碳環保型環境污水處理裝置，包括沉淀組件，所述沉淀組件的底部安裝有底板，所述底板的頂部一側安裝有凈化過濾組件和存儲組件，所述凈化過濾組件和存儲組件設置在沉淀組件的側方，所述沉淀組件的頂部安裝有光伏組件，所述沉淀組件的內側設置有過濾器，所述過濾器的外側設置有刮環，所述過濾器的外壁與刮環的內壁之間均勻分布有多個清潔刷，所述刮環的兩端安裝有升降塊，所述升降塊的內側螺紋連接有螺紋升降桿，所述螺紋升降桿的頂部設置有限位塊，所述限位塊的頂部連接有傳動軸，所述傳動軸的頂部安裝有升降電機；所述光伏組件的頂部設置有安裝框，所述安裝框的頂部均勻分布有多個太陽能板，所述安裝框的一側底部安裝有光伏發電器，所述光伏發電器的一端固定連接有電線，所述電線的一端固定連接有蓄電池，所述蓄電池的底部與底板的頂部相連接。
優選的，所述凈化過濾組件的底部安裝有過濾箱，所述過濾箱的頂部設置有均分管，所述均分管的底部均貫穿于過濾箱的內側，所述均分管的底部安裝有多個高壓噴嘴。
優選的，所述均分管的頂部固定連接有增壓泵，所述增壓泵的一側固定連接有三個藥劑輸送管道，所述藥劑輸送管道的一端安裝有藥劑罐。
優選的，所述沉淀組件的外側設置有沉淀池，所述沉淀池的一端頂部安裝有污水進水管，所述沉淀池的另一端底部安裝有污水排水口。
優選的，所述過濾器的外側均勻開設有多個過濾孔，所述過濾器的側面固定安裝有安裝板，所述安裝板的側面固定連接在沉淀池的內壁。
優選的，所述過濾器的頂部固定連接有抽水管，所述抽水管的一端固定連接有污水輸送泵，所述污水輸送泵的側面固定連接有污水輸送管，所述污水輸送管的一端固定連接在過濾箱的頂部。
優選的，所述過濾箱的內側設置有兩個過濾件，所述過濾箱的一側固定安裝有控制器，所述控制器的側面設置有顯示屏和控制按鈕。
優選的，所述過濾箱的另一側固定安裝有凈水排出管，所述凈水排出管的中段設置有凈水泵機，所述凈水排出管的一端固定連接在存儲組件的側面。
優選的，所述存儲組件的外側設置有凈水存儲罐，所述凈水存儲罐的頂部安裝有頂蓋，所述凈水排出管的側面與凈水存儲罐的一側固定連接，所述凈水存儲罐的另一側固定連接有凈水出水管。
優選的，所述安裝框的底部四角安裝有轉動座，所述轉動座的底部連接有電動升降柱，所述電動升降柱的底部安裝有支撐柱，所述支撐柱的底部均與底板的頂部相連接，所述蓄電池的底部安裝有固定座。
與現有技術相比，本發明的有益效果是：1、本發明中，通過過濾器安裝在沉淀池的內側，并且與污水抽取的組件相連接，從而有利于在污水抽取的過程中，通過過濾器進行一級過濾處理，有效地將污水中的雜物進行過濾處理，提高了對泵機以及過濾組件的保護，延長了裝置的使用壽命，通過刮環套設在過濾器的外壁并且將清潔刷的一端均貼合在過濾器的外壁，再通過刮環連接上升降塊，利用升降電機驅動傳動軸傳動，使得螺紋升降桿帶動升降塊實現來回升降移動，對過濾器的外壁進行清理，有利于減少污染物的吸附，提升了抽水的效率，避免了污染物堆積在過濾器的外壁造成污水輸送泵的抽水負荷增大，造成了能源的浪費，有效地提升了節能低碳環保的效果。
2、本發明中，通過安裝框可以對太陽能板提供安裝空間，將太陽能板平鋪在頂部，進而有利于高效率的接收太陽光能源，接收的太陽光電子能源可以在光伏發電器內轉換成電能，該轉換方式及原理為現有技術，在相關網站均已公開，光伏發電器的電能則經過電線輸送至蓄電池進行存儲，以備使用，從而有利于通過采用太陽能發電的方式提升電能利用率，進一步保證了環保低碳的效果。
（發明人：張眾）
