公布日：2024.03.15

申請日：2024.01.02

分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F3/32(2023.01)N;C02F3/28(2023.01)N;C02F101/16(2006.01)N;C02F101/38(2006.01)N

摘要

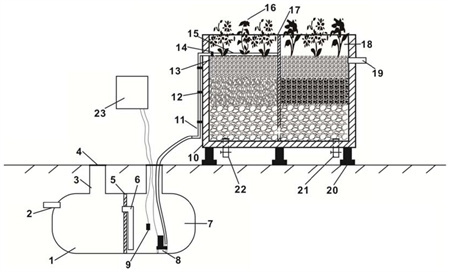

本發明提供了一種農村生活污水庭院式處理系統，包括預處理裝置、主體反應器、控制箱，所述預處理裝置出水端設置軟管，所述主體反應器進水端設置第二進水管，所述軟管與所述第二進水管連接，所述預處理裝置進水端連接污水的排放管，所述主體反應器出水端設置凈化水的排水管，所述預處理裝置出水端低于所述主體反應器進水端，所述控制箱電連接所述預處理裝置，所述預處理裝置對生活污水中的懸浮物進行去除，所述主體反應器對生活污水進行協同凈化，所述主體反應器頂部設置布水管，所述第二進水管通過活接連接布水管。本發明通過基質、植物和微生物的協同作用，具有較好的處理效果。

權利要求書

1.一種農村生活污水庭院式處理系統，包括預處理裝置、主體反應器、控制箱(23)，其特征在于，所述預處理裝置出水端設置軟管，所述主體反應器進水端設置第二進水管(11)，所述軟管與所述第二進水管(11)連接，所述預處理裝置進水端連接污水的排放管，所述主體反應器出水端設置凈化水的排水管(19)，所述預處理裝置出水端低于所述主體反應器進水端，所述控制箱(23)電連接所述預處理裝置，所述預處理裝置對生活污水中的懸浮物進行去除，所述主體反應器對生活污水進行協同凈化，所述主體反應器頂部設置布水管(15)，所述第二進水管(11)通過活接(14)連接布水管(15)。

2.根據權利要求1所述的一種農村生活污水庭院式處理系統，其特征在于，所述預處理裝置設置于地下，所述主體反應器及控制箱(23)設置于地上，所述預處理裝置與主體反應器均包括兩級處理單元，所述預處理裝置頂部安裝有井筒(3)直至地面，所述井筒(3)頂部安裝有井蓋(4)。

3.根據權利要求2所述的一種農村生活污水庭院式處理系統，其特征在于，所述預處理裝置具有罐體，所述罐體內通過第一隔板(5)分隔為第一單元(1)、第二單元(7)，所述預處理裝置進水端位于第一單元(1)且設置第一進水管(2)，所述預處理裝置出水端位于第二單元(7)且設置軟管，所述第一隔板(5)固定連通管(6)以連通第一單元(1)與第二單元(7)，所述井筒(3)設置于所述第一單元(1)與第二單元(7)頂部。

4.根據權利要求3所述的一種農村生活污水庭院式處理系統，其特征在于，所述第一進水管(2)設置于罐體上部，所述連通管(6)為具有長段與短段的倒置“L”型通管結構，所述連通管(6)短段貫穿設置于所述第一隔板(5)上部，所述連通管(6)長段延伸至罐體下部。

5.根據權利要求3所述的一種農村生活污水庭院式處理系統，其特征在于，所述第二單元(7)內設置有潛污泵(8)、液位傳感器(9)，所述潛污泵(8)設置于所述第二單元(7)底部，所述潛污泵(8)通過軟管與第二進水管(11)連接，所述液位傳感器(9)、潛污泵(8)均與控制箱(20)電連接。

6.根據權利要求2所述的一種農村生活污水庭院式處理系統，其特征在于，所述主體反應器具有箱體(10)，所述箱體(10)內腔通過第二隔板(17)分隔為一級處理單元(13)與二級處理單元(18)，所述主體反應器進水端位于一級處理單元(13)且設置第二進水管(11)，所述主體反應器出水端位于二級處理單元(18)且設置排水管(19)，所述第二隔板(17)下部設置有通孔,所述第二進水管(11)通過管夾(12)固定在所述箱體(10)上。

7.根據權利要求6所述的一種農村生活污水庭院式處理系統，其特征在于，所述箱體(10)內側底板設置有沿所述一級處理單元(13)至所述二級處理單元(18)方向傾斜向下的坡度，所述一級處理單元(13)底部設置具有閥門的第一放空管(22)，所述二級處理單元(18)底部設置具有閥門的第二放空管(21)，所述箱體(10)底部外側設置有底座(20)。

8.根據權利要求6所述的一種農村生活污水庭院式處理系統，其特征在于，所述一級處理單元(13)與所述二級處理單元(18)內均填裝有高度相同的多級填料，所述填料高度低于所述箱體(10)頂部10cm，填料頂部栽種有水生植物(16)。

9.根據權利要求8所述的一種農村生活污水庭院式處理系統，其特征在于，所述一級處理單元(13)內填裝的多級填料從下到上依次為粗礫石層(13-1)、中礫石層(13-2)和粗砂層(13-3)，所述粗礫石層(13-1)高度為20-40cm，所述中礫石層(13-2)高度為15-35cm，所述粗砂層(13-3)高度為15-35cm，所述二級處理單元(18)內填裝的多級填料從下到上依次為粗礫石層(18-1)、褐鐵礦層(18-2)和粗砂層(18-3)，所述粗礫石層(18-1)高度為20-40cm，所述褐鐵礦層(18-2)高度為15-35cm，所述粗砂層(18-3)高度為15-35cm。

10.根據權利要求9所述的一種農村生活污水庭院式處理系統，其特征在于，所述布水管(15)設置在所述一級處理單元(13)的粗砂層(13-3)上，所述布水管(15)由多個穿孔管組成，所述穿孔管上設置有斜向下布置的多個配水孔。

發明內容

為解決上述問題，本發明提供一種農村生活污水庭院式處理系統，以解決現有技術中的凈化效果不理想、系統化程度低、污水治理率低的問題。

本發明提供了一種農村生活污水庭院式處理系統，包括預處理裝置、主體反應器、控制箱，所述預處理裝置出水端設置軟管，所述主體反應器進水端設置第二進水管，所述軟管與所述第二進水管連接，所述預處理裝置進水端連接污水的排放管，所述主體反應器出水端設置凈化水的排水管，所述預處理裝置出水端低于所述主體反應器進水端，所述控制箱電連接所述預處理裝置，所述預處理裝置對生活污水中的懸浮物進行去除，所述主體反應器對生活污水進行協同凈化，所述主體反應器頂部設置布水管，所述第二進水管通過活接連接布水管。

進一步地，所述預處理裝置設置于地下，所述主體反應器及控制箱設置于地上，所述預處理裝置與主體反應器均包括兩級處理單元，所述預處理裝置頂部安裝有井筒直至地面，所述井筒頂部安裝有井蓋。

進一步地，所述預處理裝置具有罐體，所述罐體內通過第一隔板分隔為第一單元、第二單元，所述預處理裝置進水端位于第一單元且設置第一進水管，所述預處理裝置出水端位于第二單元且設置軟管，所述第一隔板固定連通管以連通第一單元與第二單元，所述井筒設置于所述第一單元與第二單元頂部。

進一步地，所述第一進水管設置于罐體上部，所述連通管為具有長段與短段的倒置“L”型通管結構，所述連通管短段貫穿設置于所述第一隔板上部，所述連通管長段延伸至罐體下部。

進一步地，所述第二單元內設置有潛污泵、液位傳感器，所述潛污泵設置于所述第二單元底部，所述潛污泵通過軟管與第二進水管連接，所述液位傳感器、潛污泵均與控制箱電連接。

進一步地，所述主體反應器具有箱體，所述箱體內腔通過第二隔板分隔為一級處理單元與二級處理單元，所述主體反應器進水端位于一級處理單元且設置第二進水管，所述主體反應器出水端位于二級處理單元且設置排水管，所述第二隔板下部設置有通孔，所述第二進水管通過管夾固定在所述箱體上。

進一步地，所述箱體內側底板設置有沿所述一級處理單元至所述二級處理單元方向傾斜向下的坡度，所述一級處理單元底部設置具有閥門的第一放空管，所述二級處理單元底部設置具有閥門的第二放空管，所述箱體底部外側設置有底座。

進一步地，所述一級處理單元與所述二級處理單元內均填裝有高度相同的多級填料，所述填料高度低于所述箱體頂部10cm，填料頂部栽種有水生植物。

進一步地，所述一級處理單元內填裝的多級填料從下到上依次為粗礫石層、中礫石層和粗砂層，所述粗礫石層高度為20-40cm，所述中礫石層高度為15-35cm，所述粗砂層高度為15-35cm。

進一步地，所述二級處理單元內填裝的多級填料從下到上依次為粗礫石層、褐鐵礦層和粗砂層，所述粗礫石層高度為20-40cm，所述褐鐵礦層高度為15-35cm，所述粗砂層高度為15-35cm。

進一步地，所述布水管設置在所述一級處理單元的粗砂層上，所述布水管由多個穿孔管組成，所述穿孔管上設置有斜向下布置的多個配水孔。

本發明中農村生活污水庭院式處理系統采用了生物處理技術，基于基質、植物和微生物的協同作用，對污水中的懸浮物、有機物、氮、磷等污染物進行過濾、吸附、吸收、分解與轉化，實現了對污染物的同步高效去除，出水水質好，工藝流程簡捷，運行維護簡單。

本發明中農村生活污水庭院式處理系統的預處理裝置的設計可通過沉淀作用使污水中的粗顆粒污染物以污泥形式沉淀，對污水進行初步凈化，避免了農戶生活污水直接進入主體反應器，造成填料堵塞，影響處理效果。

本發明中農村生活污水庭院式處理系統的二級處理單元填料中使用了褐鐵礦，引入了厭氧鐵氨氧化反應，提高了主體反應器的脫氮性能。

本發明占地面積小、安裝靈活，可直接放置于農戶院中，實現了對農戶生活污水的就地處理，植物的栽種使得本發明還兼具景觀綠化功能。

（發明人：吳曉輝;蔣巖;王虹博;賈晉煒;秦禹）
