公布日：2024.03.15
申請日：2023.12.19
分類號：C02F9/00(2023.01)I;C02F7/00(2006.01)N;C02F1/00(2023.01)N;C02F1/32(2023.01)N;C02F1/72(2023.01)N
摘要

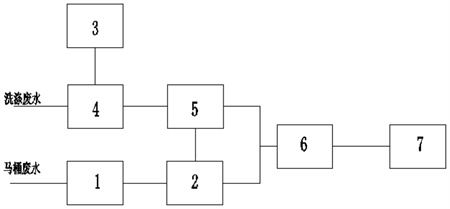

本發明涉及一種生活污水處理設備，包括：化糞池、曝氣池、投藥裝置、沉淀池、多介質過濾池、殺菌消毒池以及回收利用池；化糞池用于收集馬桶廢水，化糞池的出水口與曝氣池的進水口連通，曝氣池的出水口與殺菌消毒池的進水口連通，殺菌消毒池的出水口與回收利用池連通；沉淀池用于收集洗滌廢水，投藥裝置的投藥端與沉淀池連通，沉淀池的出水口與多介質過濾池的進水口連通，多介質過濾池的出水口與殺菌消毒池的進水口連通。本發明的生活污水處理設備，由于采取上述結構，其能夠分別對馬桶廢水和洗滌廢水進行針對性的去污處理，再通過殺菌消毒池對馬桶廢水和洗滌廢水進行匯集，并進行徹底地殺菌消毒，因而其去污效果更好，處理效率也更高。
權利要求書
1.一種生活污水處理設備，其特征在于：包括：化糞池(1)、曝氣池(2)、投藥裝置(3)、沉淀池(4)、多介質過濾池(5)、殺菌消毒池(6)以及回收利用池(7)；所述化糞池(1)用于收集馬桶廢水，所述化糞池(1)的出水口與所述曝氣池(2)的進水口連通，所述曝氣池(2)的出水口與所述殺菌消毒池(6)的進水口連通，所述殺菌消毒池(6)的出水口與所述回收利用池(7)連通；所述沉淀池(4)用于收集洗滌廢水，所述投藥裝置(3)的投藥端與所述沉淀池(4)連通，所述沉淀池(4)的出水口與所述多介質過濾池(5)的進水口連通，所述多介質過濾池(5)的出水口與所述殺菌消毒池(6)的進水口連通。
2.如權利要求1所述的生活污水處理設備，其特征在于：所述投藥裝置(3)包括：儲藥箱(8)和投藥泵(9)；所述儲藥箱(8)內部儲存有過氧化氫溶液，所述投藥泵(9)的輸入端與所述儲藥箱(8)連通，所述投藥泵(9)的輸出端與所述沉淀池(4)連通。
3.如權利要求2所述的生活污水處理設備，其特征在于：所述生活污水處理設備還包括：流量計(10)、第一水位計(11)、PH傳感器(12)以及控制裝置；所述第一水位計(11)和所述PH傳感器(12)安裝在所述沉淀池(4)的內側壁，所述流量計(10)安裝在所述投藥泵(9)的輸出端，所述控制裝置分別與所述流量計(10)、所述第一水位計(11)、所述PH傳感器(12)以及所述投藥泵(9)電連接，用以控制所述流量計(10)、所述第一水位計(11)、所述PH傳感器(12)以及所述投藥泵(9)協同工作。
4.如權利要求3所述的生活污水處理設備，其特征在于：所述生活污水處理設備還包括：第一管路、第二管路以及與所述控制裝置電連接的水泵(13)；所述第一管路的進水口設置在所述沉淀池(4)的中下部，且安裝有過濾罩，所述第一管路的出水口與所述水泵(13)的進水口連通，所述水泵(13)的出水口通過第二管路與所述多介質過濾池(5)的頂部連通。
5.如權利要求4所述的生活污水處理設備，其特征在于：所述多介質過濾池(5)的內部從上到下依次設置有活性碳層(15)、砂石層(16)以及二氧化錳層(17)。
6.如權利要求5所述的生活污水處理設備，其特征在于：所述生活污水處理設備還包括：氧氣收集裝置(14)，所述氧氣收集裝置(14)的進口端與所述多介質過濾池(5)連通，所述氧氣收集裝置(14)的出口端與所述曝氣池(2)連通。
7.如權利要求3所述的生活污水處理設備，其特征在于：所述殺菌消毒池(6)的前側壁與后側壁之間設置有多個透明玻璃套筒(19)，所述透明玻璃套筒(19)的內部設置有與所述控制裝置電連接的紫外線殺菌燈(18)，所述透明玻璃套筒(19)的前端或后端設置有敞開口，所述紫外線殺菌燈(18)通過所述敞開口插入所述透明玻璃套筒(19)內。
8.如權利要求7所述的生活污水處理設備，其特征在于：所述透明玻璃套筒(19)和紫外線殺菌燈(18)的數量為四個，兩個所述透明玻璃套筒(19)和所述紫外線殺菌燈(18)設置在所述殺菌消毒池(6)的上部，另外兩個所述透明玻璃套筒(19)和所述紫外線殺菌燈(18)設置在所述殺菌消毒池(6)的下部。
9.如權利要求8所述的生活污水處理設備，其特征在于：所述殺菌消毒池(6)的內部設置有與所述控制裝置電連接的第二水位計(20)，所述第二水位計(20)用于檢測所述殺菌消毒池(6)內的水位信息，并將所述殺菌消毒池(6)內的水位信息發送給控制裝置，所述控制裝置根據所述殺菌消毒池(6)內的水位信息控制所述紫外線殺菌燈(18)的開啟數量。
發明內容
(一)要解決的技術問題
鑒于現有技術的上述缺點、不足，本發明提供一種生活污水處理設備，其解決了現有的污水處理設備處理效率低，且去污效果差的技術問題。
(二)技術方案
為了達到上述目的，本發明采用的主要技術方案包括：
本發明實施例提供一種生活污水處理設備，包括：化糞池、曝氣池、投藥裝置、沉淀池、多介質過濾池、殺菌消毒池以及回收利用池；
所述化糞池用于收集馬桶廢水，所述化糞池的出水口與所述曝氣池的進水口連通，所述曝氣池的出水口與所述殺菌消毒池的進水口連通，所述殺菌消毒池的出水口與所述回收利用池連通；
所述沉淀池用于收集洗滌廢水，所述投藥裝置的投藥端與所述沉淀池連通，所述沉淀池的出水口與所述多介質過濾池的進水口連通，所述多介質過濾池的出水口與所述殺菌消毒池的進水口連通。
可選地，所述投藥裝置包括：儲藥箱和投藥泵；
所述儲藥箱內部儲存有過氧化氫溶液，所述投藥泵的輸入端與所述儲藥箱連通，所述投藥泵的輸出端與所述沉淀池連通。
可選地，所述生活污水處理設備還包括：流量計、第一水位計、PH傳感器以及控制裝置；
所述第一水位計和所述PH傳感器安裝在所述沉淀池的內側壁，所述流量計安裝在所述投藥泵的輸出端，所述控制裝置分別與所述流量計、所述第一水位計、所述PH傳感器以及所述投藥泵電連接，用以控制所述流量計、所述第一水位計、所述PH傳感器以及所述投藥泵協同工作。
可選地，所述生活污水處理設備還包括：第一管路、第二管路以及與所述控制裝置電連接的水泵；
所述第一管路的進水口設置在所述沉淀池的中下部，且安裝有過濾罩，所述第一管路的出水口與所述水泵的進水口連通，所述水泵的出水口通過第二管路與所述多介質過濾池的頂部連通。
可選地，所述多介質過濾池的內部從上到下依次設置有活性碳層、砂石層以及二氧化錳層。
可選地，所述生活污水處理設備還包括：氧氣收集裝置，所述氧氣收集裝置的進口端與所述多介質過濾池連通，所述氧氣收集裝置的出口端與所述曝氣池連通。
可選地，所述殺菌消毒池的前側壁與后側壁之間設置有多個透明玻璃套筒，所述透明玻璃套筒的內部設置有與所述控制裝置電連接的紫外線殺菌燈，所述透明玻璃套筒的前端或后端設置有敞開口，所述紫外線殺菌燈通過所述敞開口插入所述透明玻璃套筒內。
可選地，所述透明玻璃套筒和紫外線殺菌燈的數量為四個，兩個所述透明玻璃套筒和所述紫外線殺菌燈設置在所述殺菌消毒池的上部，另外兩個所述透明玻璃套筒和所述紫外線殺菌燈設置在所述殺菌消毒池的下部。
可選地，所述殺菌消毒池的內部設置有與所述控制裝置電連接的第二水位計，所述第二水位計用于檢測所述殺菌消毒池內的水位信息，并將所述殺菌消毒池內的水位信息發送給控制裝置，所述控制裝置根據所述殺菌消毒池內的水位信息控制所述紫外線殺菌燈的開啟數量。
(三)有益效果
本發明的有益效果是：本發明的生活污水處理設備，由于包括：化糞池、曝氣池、投藥裝置、沉淀池、多介質過濾池、殺菌消毒池以及回收利用池；化糞池用于收集馬桶廢水，化糞池的出水口與曝氣池的進水口連通，曝氣池的出水口與殺菌消毒池的進水口連通，殺菌消毒池的出水口與回收利用池連通；沉淀池用于收集洗滌廢水，投藥裝置的投藥端與沉淀池連通，沉淀池的出水口與多介質過濾池的進水口連通，多介質過濾池的出水口與殺菌消毒池的進水口連通，相對于現有技術而言，本發明的生活污水處理設備，一方面能夠通過化糞池、曝氣池針對性處理馬桶廢水，分解和去除馬桶廢水中的有機物、氨、氮、磷等污染物質，另一方面通過投藥裝置、沉淀池和多介質過濾池針對性處理洗滌廢水，去除洗滌廢水中的懸浮固體以及污染物，最終通過殺菌消毒池對馬桶廢水和洗滌廢水進行匯集，并進行徹底地殺菌消毒，因而其去污效果更好，處理效率也更高。
（發明人：邸衛猛）
