公布日：2024.03.22

申請日：2023.12.28

分類號：C02F1/461(2023.01)I;C02F1/24(2023.01)I;C02F1/40(2023.01)I;C02F1/00(2023.01)I;B01D33/03(2006.01)I;B01D33/80(2006.01)I

摘要

本發明涉及污水處理技術領域，具體為一種深度處理污水的設備，包括處理箱，所述處理箱的頂端一側導通安裝有進水管，所述處理箱靠近底端一側內部安裝有進氣管道。本發明通過往復絲桿轉動帶動兩側俯視為矩形狀的鏟除管貼合在陽極板和陰極板的表面進行往復鏟除清理操作，從而將粘附在陽極板和陰極板表面的雜質鏟除進鏟除管內部，之后集中收集在一側弧形狀的細網罩一內部，從而完成自動清理，使得產生的雜質不會粘附在極板上，能夠自動清理，從而保證極板使用時的接觸面積，以此確保整體催化效率，保證使用效果，同時通過鏟除管上下兩側內壁上對稱安裝的V字狀柔性擋片，使得鏟入鏟除管內部的雜質不易排出，保證整體的清理收集效果。

權利要求書

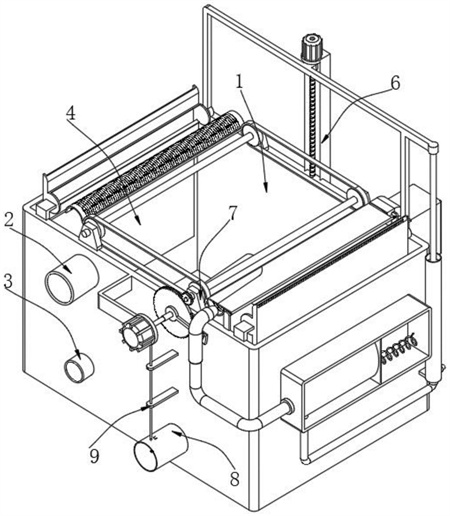

1.一種深度處理污水的設備，包括處理箱（1），其特征在于：所述處理箱（1）的頂端一側導通安裝有進水管（2），所述處理箱（1）靠近底端一側內部安裝有進氣管道（3），所述處理箱（1）的兩側內壁上分別安裝有陰極板（4）和陽極板（5），所述處理箱（1）的底端一側導通安裝有排水閥門管（8）；清理機構（6），所述清理機構（6）設于所述陰極板（4）和陽極板（5）的一側外部；所述清理機構（6）包括鏟除管（604）和細網罩一（605），所述陰極板（4）和陽極板（5）的一側外部均設置有鏟除管（604），所述細網罩一（605）遠離處理箱（1）內壁的一側外部均轉動卡合安裝有細網罩一（605）；刮渣機構（7），所述刮渣機構（7）設于所述處理箱（1）的頂端一側外部；抖動機構（9），所述抖動機構（9）設于所述排水閥門管（8）的一側內部；所述清理機構（6）還包括電機一（601）、往復絲桿（602）、連接架（603）和柔性擋片（606），所述電機一（601）通過支架固定安裝在處理箱（1）的頂端一側外部，所述電機一（601）的輸出軸與往復絲桿（602）一端同軸固定，所述往復絲桿（602）的一側外部貫穿螺紋連接有連接架（603），所述鏟除管（604）的一側外部均固定安裝在連接架（603）的底端一側外部，所述鏟除管（604）的另一端滑動卡合安裝在處理箱（1）的一側內壁上，所述鏟除管（604）俯視為矩形狀設置，所述鏟除管（604）上下兩個開口處的兩側內壁上均等間距對稱固定有柔性擋片（606），兩側內壁上的所述柔性擋片（606）的側截面均為V形狀設置；所述刮渣機構（7）包括轉軸（701）、鏈輪（702）、鏈條（703）和細網罩二（704），所述處理箱（1）的頂端兩側通過支架對稱轉動安裝有轉軸（701），所述轉軸（701）的兩端均固定有鏈輪（702），一側的兩個所述鏈輪（702）之間連接設置有鏈條（703），兩側所述轉軸（701）遠離處理箱（1）中間位置的一側外部均平行設置有細網罩二（704），且細網罩二（704）為弧形狀設置，所述細網罩二（704）的一側均固定安裝在鏈條（703）的一側外部；所述刮渣機構（7）還包括電機二（705）、缺齒輪（706）、限位齒輪（707）和導氣管（708），所述處理箱（1）的一側外部通過支架固定有電機二（705），所述電機二（705）的輸出端固定有缺齒輪（706），其中一個所述轉軸（701）的一端固定有限位齒輪（707），且限位齒輪（707）的一側與缺齒輪（706）的一側嚙合，所述處理箱（1）的一側外部通過支架安裝有導氣管（708），且導氣管（708）的輸出端為錐形狀設置，并且導氣管（708）內直徑較小的輸出端朝向其中一個細網罩二（704）的一側底端內部；所述抖動機構（9）包括轉動桿（901）、錐齒輪組（902）、限位架（903）、轉動板（904）、拉桿（905）和限位桿（906），所述排水閥門管（8）的頂端內部轉動貫穿密封安裝有轉動桿（901），所述轉動桿（901）的頂端與電機二（705）輸出軸的一側外部之間安裝有錐齒輪組（902），所述排水閥門管（8）的一側內部安裝有限位架（903），所述轉動桿（901）的底端轉動貫穿安裝在限位架（903）的底端一側外部，且轉動桿（901）的貫穿底端一側外部轉動卡合安裝有轉動板（904），所述轉動板（904）的一端轉動安裝有拉桿（905），所述拉桿（905）的另一端轉動安裝有限位桿（906），所述限位桿（906）貫穿滑動卡合安裝在限位架（903）的一側內部。

2.根據權利要求1所述的一種深度處理污水的設備，其特征在于：所述刮渣機構（7）還包括擠壓桿（709）、按壓閥（7010）、打氣筒（7011）和安裝盒（7012），所述缺齒輪（706）的一側外部固定有擠壓桿（709），所述導氣管（708）靠近擠壓桿（709）的一側內部導通安裝有按壓閥（7010），所述處理箱（1）的一側外部安裝有打氣筒（7011），且打氣筒（7011）內部活塞桿頂端與連接架（603）的頂端一側安裝固定，所述處理箱（1）的一側外部安裝有安裝盒（7012）。

3.根據權利要求2所述的一種深度處理污水的設備，其特征在于：所述刮渣機構（7）還包括膨脹氣囊（7013）、排氣單向閥門管（7014）、壓縮彈簧（7015）和收集盒（7019），所述安裝盒（7012）的內部安裝有膨脹氣囊（7013），所述打氣筒（7011）輸出端導通安裝有排氣單向閥門管（7014），且排氣單向閥門管（7014）的輸出端與膨脹氣囊（7013）的一側內部導通安裝，所述安裝盒（7012）一側與膨脹氣囊（7013）的一側外部之間連接安裝有壓縮彈簧（7015），所述導氣管（708）的輸入端導通安裝在膨脹氣囊（7013）的一側內部，所述處理箱（1）遠離導氣管（708）輸出端的頂端一側安裝有收集盒（7019）。

4.根據權利要求3所述的一種深度處理污水的設備，其特征在于：所述刮渣機構（7）還包括擋板（7016）、限位塊（7017）和復位扭簧（7018），所述處理箱（1）靠近導氣管（708）輸出端的頂端一側通過支架轉動安裝有擋板（7016），所述擋板（7016）的底端一側貼合設置有限位塊（7017），且限位塊（7017）的一端固定在擋板（7016）側邊支架的一側外部，所述擋板（7016）與支架之間安裝有復位扭簧（7018）。

5.根據權利要求1所述的一種深度處理污水的設備，其特征在于：所述抖動機構（9）還包括限位柱（908）、擠壓塊（909）、復位彈簧（9010）、安裝塊（9011），所述排水閥門管（8）的一側內部滑動貼合安裝有濾網（907），所述濾網（907）的一側與限位桿（906）的一端安裝固定，所述轉動桿（901）的貫穿底端外部固定有擠壓塊（909），所述轉動板（904）靠近擠壓塊（909）的一側外部安裝有限位柱（908），所述濾網（907）的側邊等角度環繞安裝有復位彈簧（9010），且復位彈簧（9010）的另一端均固定有安裝塊（9011），并且安裝塊（9011）的一端固定安裝在排水閥門管（8）的一側內壁上。

6.一種深度處理污水的設備的處理工藝方法，根據權利要求1-5任意一項所述的一種深度處理污水的設備，其特征在于，包括如下步驟：步驟S1、首先進水管（2）往處理箱（1）內加入需要處理的污水，通過陰極板（4）和陽極板（5）對污水中的化學物質進行電解處理，同時通過進氣管道（3）與外界氣泵接通排氣從而產生直徑很小分散度很高的氣泡，這些微氣泡粘附在膠體或已形成的絮體上，隨著氣泡的上升，這些膠體或絮體會隨之上升至水面形成泡沫浮渣層；步驟S2、在陰極板（4）和陽極板（5）對污水中的化學物質進行電解處理時，此時通過運行清理機構（6），從而能夠將粘附在陽極板（5）和陰極板（4）表面的雜質進行鏟除收集，完成自動清理，使得產生的雜質不會粘附在陽極板（5）和陰極板（4）上，以此確保整體催化效率；步驟S3、當處理箱（1）頂端產生泡沫浮渣層時，通過運行刮渣機構（7），從而能夠自動對處理箱（1）表面的浮渣進行刮除打撈，同時能夠將刮除打撈的浮渣進行統一有序的集中收集；步驟S4、當污水充分電解處理后，通過打開底端的排水閥門管（8），將電解處理后的水經過濾網（907）進行最后的過濾處理，在濾網（907）過濾處理的過程中，抖動機構（9）能夠同步運行，使得濾網（907）能夠進行持續間歇性震蕩抖動，保證濾網（907）能夠處于較高的過濾工作狀態，最后將污水過濾后排出，完成處理。

發明內容

本發明的目的在于提供一種深度處理污水的設備及其工藝方法，以解決上述背景技術中提出的在將污水導入陽極板和陰極板之間，污水在電催化處理時，污水中存在有部分雜質無法被處理，該部分雜質會對陽極板和陰極板的外側造成污染，使得產生的雜質容易在極板上粘附，從而造成接觸面積減小，導致在催化過程中效率低，影響使用效果的問題。

為實現上述目的，本發明提供如下技術方案：一種深度處理污水的設備，包括處理箱，所述處理箱的頂端一側導通安裝有進水管，所述處理箱靠近底端一側內部安裝有進氣管道，所述處理箱的兩側內壁上分別安裝有陰極板和陽極板，所述處理箱的底端一側導通安裝有排水閥門管；清理機構，所述清理機構設于所述陰極板和陽極板的一側外部；所述清理機構包括鏟除管和細網罩一，所述陰極板和陽極板的一側外部均設置有鏟除管，所述細網罩一遠離處理箱內壁的一側外部均轉動卡合安裝有細網罩一；刮渣機構，所述刮渣機構設于所述處理箱的頂端一側外部；抖動機構，所述抖動機構設于所述排水閥門管的一側內部。

進一步地，所述清理機構還包括電機一、往復絲桿、連接架和柔性擋片，所述電機一通過支架固定安裝在處理箱的頂端一側外部，所述電機一的輸出軸與往復絲桿一端同軸固定，所述往復絲桿的一側外部貫穿螺紋連接有連接架，所述鏟除管的一側外部均固定安裝在連接架的底端一側外部，所述鏟除管的另一端滑動卡合安裝在處理箱的一側內壁上，所述鏟除管俯視為矩形狀設置，所述鏟除管上下兩個開口處的兩側內壁上均等間距對稱固定有柔性擋片，兩側內壁上的所述柔性擋片的側截面均為V形狀設置。

進一步地，所述刮渣機構包括轉軸、鏈輪、鏈條和細網罩二，所述處理箱的頂端兩側通過支架對稱轉動安裝有轉軸，所述轉軸的兩端均固定有鏈輪，一側的兩個所述鏈輪之間連接設置有鏈條，兩側所述轉軸遠離處理箱中間位置的一側外部均平行設置有細網罩二，且細網罩二為弧形狀設置，所述細網罩二的一側均固定安裝在鏈條的一側外部。

進一步地，所述刮渣機構還包括電機二、缺齒輪、限位齒輪和導氣管，所述處理箱的一側外部通過支架固定有電機二，所述電機二的輸出端固定有缺齒輪，其中一個所述轉軸的一端固定有限位齒輪，且限位齒輪的一側與缺齒輪的一側嚙合，所述處理箱的一側外部通過支架安裝有導氣管，且導氣管的輸出端為錐形狀設置，并且導氣管內直徑較小的輸出端朝向其中一個細網罩二的一側底端內部。

進一步地，所述刮渣機構還包括擠壓桿、按壓閥、打氣筒和安裝盒，所述缺齒輪的一側外部固定有擠壓桿，所述導氣管靠近擠壓桿的一側內部導通安裝有按壓閥，所述處理箱的一側外部安裝有打氣筒，且打氣筒內部活塞桿頂端與連接架的頂端一側安裝固定，所述處理箱的一側外部安裝有安裝盒。

進一步地，所述刮渣機構還包括膨脹氣囊、排氣單向閥門管、壓縮彈簧和收集盒，所述安裝盒的內部安裝有膨脹氣囊，所述打氣筒輸出端導通安裝有排氣單向閥門管，且排氣單向閥門管的輸出端與膨脹氣囊的一側內部導通安裝，所述安裝盒一側與膨脹氣囊的一側外部之間連接安裝有壓縮彈簧，所述導氣管的輸入端導通安裝在膨脹氣囊的一側內部，所述處理箱遠離導氣管輸出端的頂端一側安裝有收集盒。

進一步地，所述刮渣機構還包括擋板、限位塊和復位扭簧，所述處理箱靠近導氣管輸出端的頂端一側通過支架轉動安裝有擋板，所述擋板的底端一側貼合設置有限位塊，且限位塊的一端固定在擋板側邊支架的一側外部，所述擋板與支架之間安裝有復位扭簧。

進一步地，所述抖動機構包括轉動桿、錐齒輪組、限位架、轉動板、拉桿和限位桿，所述排水閥門管的頂端內部轉動貫穿密封安裝有轉動桿，所述轉動桿的頂端與電機二輸出軸的一側外部之間安裝有錐齒輪組，所述排水閥門管的一側內部安裝有限位架，所述轉動桿的底端轉動貫穿安裝在限位架的底端一側外部，且轉動桿的貫穿底端一側外部轉動卡合安裝有轉動板，所述轉動板的一端轉動安裝有拉桿，所述拉桿的另一端轉動安裝有限位桿，所述限位桿貫穿滑動卡合安裝在限位架的一側內部。

進一步地，所述抖動機構還包括限位柱、擠壓塊、復位彈簧、安裝塊，所述排水閥門管的一側內部滑動貼合安裝有濾網，所述濾網的一側與限位桿的一端安裝固定，所述轉動桿的貫穿底端外部固定有擠壓塊，所述轉動板靠近擠壓塊的一側外部安裝有限位柱，所述濾網的側邊等角度環繞安裝有復位彈簧，且復位彈簧的另一端均固定有安裝塊，并且安裝塊的一端固定安裝在排水閥門管的一側內壁上。

本發明還提供一種深度處理污水的設備的處理工藝方法，包括如下步驟：

步驟S1、首先進水管往處理箱內加入需要處理的污水，通過陰極板和陽極板對污水中的化學物質進行電解處理，同時通過進氣管道與外界氣泵接通排氣從而產生直徑很小分散度很高的氣泡，這些微氣泡粘附在膠體或已形成的絮體上，隨著氣泡的上升，這些膠體或絮體會隨之上升至水面形成泡沫浮渣層；

步驟S2、在陰極板和陽極板對污水中的化學物質進行電解處理時，此時通過運行清理機構，從而能夠將粘附在陽極板和陰極板表面的雜質進行鏟除收集，完成自動清理，使得產生的雜質不會粘附在陽極板和陰極板上，以此確保整體催化效率；

步驟S3、當處理箱頂端產生泡沫浮渣層時，通過運行刮渣機構，從而能夠自動對處理箱表面的浮渣進行刮除打撈，同時能夠將刮除打撈的浮渣進行統一有序的集中收集；

步驟S4、當污水充分電解處理后，通過打開底端的排水閥門管，將電解處理后的水經過濾網進行最后的過濾處理，在濾網過濾處理的過程中，抖動機構能夠同步運行，使得濾網能夠進行持續間歇性震蕩抖動，保證濾網能夠處于較高的過濾工作狀態，最后將污水過濾后排出，完成處理。

與現有技術相比，本發明的有益效果是：

1.通過往復絲桿轉動帶動兩側俯視為矩形狀的鏟除管貼合在陽極板和陰極板的表面進行往復鏟除清理操作，從而將粘附在陽極板和陰極板表面的雜質鏟除進鏟除管內部，之后集中收集在一側弧形狀的細網罩一內部，從而完成自動清理，使得產生的雜質不會粘附在極板上，能夠自動清理，從而保證極板使用時的接觸面積，以此確保整體催化效率，保證使用效果，同時通過鏟除管上下兩側內壁上對稱安裝的V字狀柔性擋片，使得鏟入鏟除管內部的雜質不易排出，保證整體的清理收集效果；

2.通過轉軸轉動以及鏈輪和鏈條的配合，使得兩側弧形狀的細網罩二能夠將處理箱頂端的浮渣進行刮除收集，當缺齒輪旋轉一定角度后，其一側空缺處與限位齒輪接觸，此時刮除有浮渣的細網罩二對準一側收集盒，同時限位齒輪不轉，細網罩二停止運行，隨著缺齒輪的繼續緩慢轉動，從而帶動一側擠壓桿與導氣管一側按壓閥接觸，使得一側壓縮彈簧回彈擠壓膨脹氣囊內部氣體從導氣管一側快速排出吹向細網罩二的內部，從而將細網罩二內部的浮渣吹出至收集盒的內部進行集中收集，當缺齒輪繼續轉動一定角度再次與限位齒輪嚙合后，此時清理干凈的細網罩二繼續運行，同時擠壓桿與導氣管一側按壓閥脫離，按壓閥內部彈簧回彈，使得導氣管關閉，使得整體能夠自動對處理箱表面的浮渣進行刮除打撈，同時能夠將刮除打撈的浮渣進行統一有序的集中收集，保證裝置的持續運行效果，無需人工干預，便于后期對浮渣進行集中處理，整體使用效果好；

3.通過電機二輸出軸的轉動能夠帶動轉動桿同步緩慢轉動，同時配合限位架、轉動板、拉桿、限位桿、限位柱、擠壓塊、復位彈簧和安裝塊的安裝配合，使得擠壓塊旋轉抵觸限位柱同步轉動，從而拉動一側濾網移動，同時復位彈簧壓縮，當限位柱旋轉到一定角度后，此時擠壓塊不在對限位柱施加抵觸力，此時復位彈簧帶動濾網快速回彈，濾網回彈時與水體之間產生一定的沖擊，使得濾網震蕩抖動，從而使得雜質不易堵塞在濾網表面的濾孔中，同時配合轉動桿的持續旋轉，使得濾網能夠進行持續間歇性震蕩抖動，保證濾網能夠處于較高的過濾工作狀態。

（發明人：陳海波;夏曉丹;周忠貴;唐小亮;王棟）
