公布日：2023.10.10

申請日：2023.09.04

分類號：C02F1/30(2023.01)I

摘要

本發明涉及廢水處理技術領域，具體的說是一種光催化降解的廢水處理裝置，包括驅動調節桿、驅動座、調控連桿和控制主機，控制主機上端安裝有驅動座，驅動座上端固定連接有驅動調節桿，驅動調節桿的中心套接固定有調控連桿，調控連桿遠離驅動調節桿的一側安裝有驅動電機，驅動電機上端固定連接有對接齒架。通過控制主機的結構設置，能夠進行整體結構的控制，控制主機可控制驅動座進行工作，驅動座帶動驅動調節桿進行轉動，從而可以改變調控連桿的位置，當調控連桿進行位置改變時，此時的對接齒架、驅動電機跟隨進行調節，使得對接齒架與凈化處理裝置對接組合，此時的驅動電機能夠驅動對接齒架進行轉動，從而實現凈化處理裝置的帶動運行。

權利要求書

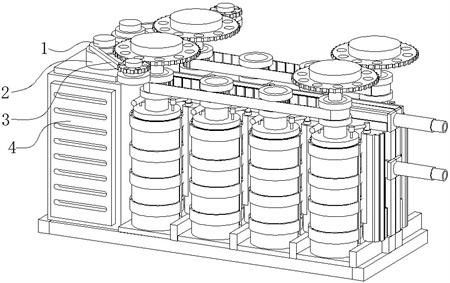

1.一種光催化降解的廢水處理裝置，其特征在于：包括驅動調節桿（1）、驅動座（2）、調控連桿（3）和控制主機（4），所述控制主機（4）上端安裝有驅動座（2），所述驅動座（2）上端固定連接有驅動調節桿（1），所述驅動調節桿（1）的中心套接固定有調控連桿（3），所述調控連桿（3）遠離驅動調節桿（1）的一側安裝有驅動電機（6），所述驅動電機（6）上端固定連接有對接齒架（5）；所述對接齒架（5）通過驅動電機（6）驅動連接有凈化處理裝置（7），所述凈化處理裝置（7）外側套設有凈化器（8），且所述對接齒架（5）與凈化處理裝置（7）保持同一水平位置，所述凈化處理裝置（7）與對接齒架（5）適配嚙合設置；所述凈化器（8）包括組合輪盤（18），所述組合輪盤（18）的下端固定連接有聯動配合桿（19），所述聯動配合桿（19）遠離組合輪盤（18）的一側固定連接有從動齒盤座（20），所述從動齒盤座（20）的下端固定連接有照明座（24），所述照明座（24）遠離從動齒盤座（20）的一側固定連接有旋轉支座（27），所述旋轉支座（27）上固定連接有照明帶（25），所述照明座（24）和照明帶（25）之間設有存儲連通器（26），且所述照明座（24）和照明帶（25）圍繞存儲連通器（26）轉動調節設置；所述存儲連通器（26）上連接設有光感傳感器；所述凈化處理裝置（7）包括支撐底板架（10），所述支撐底板架（10）設在凈化處理裝置（7）的內端底部，所述支撐底板架（10）上固定連接有隔板立架（11），所述隔板立架（11）的后端固定連接有承載支撐立座（12），所述承載支撐立座（12）遠離隔板立架（11）的一側安裝有出水導管（13），所述出水導管（13）的側端固定連通有第一對接連通管（14），所述承載支撐立座（12）靠近出水導管（13）的一側固定連接有入水導管（15），所述入水導管（15）的側端固定連通有第二對接連通管（16），且相鄰的兩個所述凈化器（8）之間通過傳導齒帶（17）驅動嚙合連接；所述存儲連通器（26）的上端一側固定連通有入水連通支管（21），所述存儲連通器（26）遠離入水連通支管（21）的一側連通有出水連通支管（23），所述出水連通支管（23）遠離存儲連通器（26）的一側固定連通有儲水座（22），所述照明帶（25）遠離照明座（24）的外側套接有密封隔板座（29），所述密封隔板座（29）上固定安裝有加熱座片（28），所述旋轉支座（27）在密封隔板座（29）的底部轉動連接，且所述旋轉支座（27）與照明座（24）、照明帶（25）電性連通設置；所述存儲連通器（26）包括透明承載板（30），所述透明承載板（30）頂部連通有對接通道管（31），所述透明承載板（30）的內腔固定連接有載體架（32），所述載體架（32）上開設有適配槽（33），且所述適配槽（33）圍繞載體架（32）環形分布設置；所述載體架（32）內側設有第二網載片（35），所述載體架（32）遠離第二網載片（35）的一側設有第一網載片（34），所述載體架（32）、第一網載片（34）、第二網載片（35）同步進行廢水處理。

2.根據權利要求1所述的一種光催化降解的廢水處理裝置，其特征在于：所述對接通道管（31）的頂部與入水連通支管（21）對接連通，所述對接通道管（31）設有兩個，兩個所述對接通道管（31）以透明承載板（30）為對稱中心呈對稱分布。

3.根據權利要求1所述的一種光催化降解的廢水處理裝置，其特征在于：所述出水連通支管（23）通過儲水座（22）連通設置，且所述儲水座（22）通過管體與出水導管（13）連通設置，所述出水導管（13）通過第一對接連通管（14）進行連通，所述第二對接連通管（16）通過入水導管（15）與入水連通支管（21）連通設置。

4.根據權利要求1所述的一種光催化降解的廢水處理裝置，其特征在于：所述從動齒盤座（20）與傳導齒帶（17）嚙合連接，所述組合輪盤（18）與對接齒架（5）嚙合連接，且所述驅動電機（6）通過對接齒架（5）驅動組合輪盤（18）轉動調節。

5.根據權利要求1所述的一種光催化降解的廢水處理裝置，其特征在于：所述控制主機（4）通過驅動座（2）帶動驅動調節桿（1）運行轉動，且所述驅動調節桿（1）通過調控連桿（3）改變對接齒架（5）、驅動電機（6）的位置。

6.根據權利要求1所述的一種光催化降解的廢水處理裝置，其特征在于：所述存儲連通器（26）采用密封結構設置，且通過所述照明座（24）、照明帶（25）進行照射處理。

發明內容

針對現有技術中的問題，本發明提供了一種光催化降解的廢水處理裝置。

本發明解決其技術問題所采用的技術方案是：一種光催化降解的廢水處理裝置，包括驅動調節桿、驅動座、調控連桿和控制主機，所述控制主機上端安裝有驅動座，所述驅動座上端固定連接有驅動調節桿，所述驅動調節桿的中心套接固定有調控連桿，所述調控連桿遠離驅動調節桿的一側安裝有驅動電機，所述驅動電機上端固定連接有對接齒架；

所述對接齒架通過驅動電機驅動連接有凈化處理裝置，所述凈化處理裝置外側套設有凈化器，且所述對接齒架與凈化處理裝置保持同一水平位置，所述凈化處理裝置與對接齒架適配嚙合設置；

所述凈化器包括組合輪盤，所述組合輪盤的下端固定連接有聯動配合桿，所述聯動配合桿遠離組合輪盤的一側固定連接有從動齒盤座，所述從動齒盤座的下端固定連接有照明座，所述照明座遠離從動齒盤座的一側固定連接有旋轉支座，所述旋轉支座上固定連接有照明帶，所述照明座和照明帶之間設有存儲連通器，且所述照明座和照明帶圍繞存儲連通器轉動調節設置；

所述存儲連通器上連接設有光感傳感器。

優選的，所述凈化處理裝置包括支撐底板架，所述支撐底板架設在凈化處理裝置的內端底部，所述支撐底板架上固定連接有隔板立架，所述隔板立架的后端固定連接有承載支撐立座，所述承載支撐立座遠離隔板立架的一側安裝有出水導管，所述出水導管的側端固定連通有第一對接連通管，所述承載支撐立座靠近出水導管的一側固定連接有入水導管，所述入水導管的側端固定連通有第二對接連通管，且相鄰的兩個所述凈化器之間通過傳導齒帶驅動嚙合連接。

優選的，所述存儲連通器的上端一側固定連通有入水連通支管，所述存儲連通器遠離入水連通支管的一側連通有出水連通支管，所述出水連通支管遠離存儲連通器的一側固定連通有儲水座，所述照明帶遠離照明座的外側套接有密封隔板座，所述密封隔板座上固定安裝有加熱座片，所述旋轉支座在密封隔板座的底部轉動連接，且所述旋轉支座與照明座、照明帶電性連通設置。

優選的，所述存儲連通器包括透明承載板，所述透明承載板頂部連通有對接通道管，所述透明承載板的內腔固定連接有載體架，所述載體架上開設有適配槽，且所述適配槽圍繞載體架環形分布設置。

優選的，所述對接通道管的頂部與入水連通支管對接連通，所述對接通道管設有兩個，兩個所述對接通道管以透明承載板為對稱中心呈對稱分布。

優選的，所述出水連通支管通過儲水座連通設置，且所述儲水座通過管體與出水導管連通設置，所述出水導管通過第一對接連通管進行連通，所述第二對接連通管通過入水導管與入水連通支管連通設置。

優選的，所述從動齒盤座與傳導齒帶嚙合連接，所述組合輪盤與對接齒架嚙合連接，且所述驅動電機通過對接齒架驅動組合輪盤轉動調節。

優選的，所述控制主機通過驅動座帶動驅動調節桿運行轉動，且所述驅動調節桿通過調控連桿改變對接齒架、驅動電機的位置。

優選的，所述存儲連通器采用密封結構設置，且通過所述照明座、照明帶進行照射處理。

優選的，所述載體架內側設有第二網載片，所述載體架遠離第二網載片的一側設有第一網載片，所述載體架、第一網載片、第二網載片同步進行廢水處理。

本發明的有益效果：

1、本發明通過控制主機的結構設置，能夠進行整體結構的控制，控制主機可控制驅動座進行工作，驅動座帶動驅動調節桿進行轉動，從而可以改變調控連桿的位置，當調控連桿進行位置改變時，此時的對接齒架、驅動電機跟隨進行調節，使得對接齒架與凈化處理裝置對接組合，此時的驅動電機能夠驅動對接齒架進行轉動，從而實現凈化處理裝置的帶動運行，幫助進行凈化處理裝置內部光照位置的調控工作。

本發明通過凈化處理裝置的結構設置，進行具體的廢水凈化處理，凈化器、凈化器通過傳導齒帶進行連接，通過傳導齒帶的配合，帶動凈化器、凈化器進行內部的調節，且凈化器、凈化器與出水導管、入水導管連通，進行統一的導排處理，隔板立架、支撐底板架進行凈化器、凈化器的底部支撐工作，同時凈化器的內部，從動齒盤座能夠進行轉動，從動齒盤座帶動照明座、照明帶以及旋轉支座進行運動調節，使得存儲連通器內部的水體進行凈化處理工作，實現全方位的光催化凈化處理工作。

（發明人：張東鴿;徐貴良;王林浩;劉繼娟;姜慧婷;崔筱;陳飛鳴）
