公布日：2024.03.22
申請日：2023.12.05
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/50(2023.01)N
摘要
本發明提供一種太陽能發電分散式污水處理器，屬于污水處理技術領域，該一種太陽能發電分散式污水處理器，包括攪拌箱，所述的攪拌箱的左下側插接有進水管；攪拌箱的中上部螺栓安裝有攪拌電機；攪拌電機的下部輸出軸上螺栓安裝有攪拌架，其特征在于，所述的攪拌箱的左側安裝有均勻加藥裝置；攪拌箱的右側設置有污泥沉淀過濾箱結構。本發明在使用時利用過濾隔網對污泥進行過濾，并且輔助污泥沉淀，污泥經過導落斗穿過電磁閥沉淀到沉淀箱的底部，沉淀一段時間后可關閉電磁閥打開排放門將沉淀的污泥進行排放即可，沉淀完畢后關閉排放門打開電磁閥繼續使用。
權利要求書

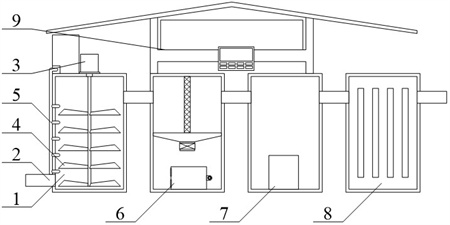

1.一種太陽能發電分散式污水處理器，包括攪拌箱（1），所述的攪拌箱（1）的左下側插接有進水管（2）；攪拌箱（1）的中上部螺栓安裝有攪拌電機（3）；攪拌電機（3）的下部輸出軸上螺栓安裝有攪拌架（4），其特征在于，所述的攪拌箱（1）的左側安裝有均勻加藥裝置（5）；攪拌箱（1）的右側設置有污泥沉淀過濾箱結構（6）；污泥沉淀過濾箱結構（6）的右側設置有臭氧箱（7）；臭氧箱（7）的右側管道連接有消毒箱（8），且消毒箱（8）的右上側設置有排水管；污泥沉淀過濾箱結構（6）和臭氧箱（7）的上部分別設置有蓄能供電裝置（9）。
2.如權利要求1所述的太陽能發電分散式污水處理器，其特征在于，所述的污泥沉淀過濾箱結構（6）包括沉淀箱（61），所述的沉淀箱（61）的頂部中間位置螺栓安裝有過濾隔網（62）；沉淀箱（61）的內部中間位置螺釘安裝有導落斗（63）；導落斗（63）的下部安裝有電磁閥（64）；沉淀箱（61）的前側下部安裝有排放門（65）。
3.如權利要求1所述的太陽能發電分散式污水處理器，其特征在于，所述的均勻加藥裝置（5）包括儲藥箱（51），所述的儲藥箱（51）的左下側安裝有輸送泵（52）；輸送泵（52）的出水口處安裝有輸送管（53），且輸送管（53）的右側分別安裝有分散管（54）。
4.如權利要求1所述的太陽能發電分散式污水處理器，其特征在于，所述的蓄能供電裝置（9）包括H型支架（91），所述的H型支架（91）分別螺栓安裝在沉淀箱（61）以及臭氧箱（7）的上部；H型支架（91）的上端螺栓安裝有光伏板（92）；H型支架（91）的中上部設置有蓄電池（93）；H型支架（91）的前側螺釘安裝有控制面板（94）。
5.如權利要求2所述的太陽能發電分散式污水處理器，其特征在于，所述的沉淀箱（61）的左右兩側分別與攪拌箱（1）的右上側以及臭氧箱（7）的左上側管道連接。
6.如權利要求3所述的太陽能發電分散式污水處理器，其特征在于，所述的分散管（54）由上至下依次插接在攪拌箱（1）的左側。
7.如權利要求1所述的太陽能發電分散式污水處理器，其特征在于，所述的臭氧箱（7）的底部連接有臭氧生成器。
8.如權利要求1所述的太陽能發電分散式污水處理器，其特征在于，所述的消毒箱（8）的內部分別設置有紫外線消毒燈。
發明內容
針對上述技術問題，本發明提供一種太陽能發電分散式污水處理器，其結構簡單，能夠對向污水中添加的藥液混合更加迅速，且避免在排放沉淀污泥時大量污水向外側流出。
其技術方案是：一種太陽能發電分散式污水處理器，包括攪拌箱，所述的攪拌箱的左下側插接有進水管；攪拌箱的中上部螺栓安裝有攪拌電機；攪拌電機的下部輸出軸上螺栓安裝有攪拌架，其特征在于，所述的攪拌箱的左側安裝有均勻加藥裝置；攪拌箱的右側設置有污泥沉淀過濾箱結構；污泥沉淀過濾箱結構的右側設置有臭氧箱；臭氧箱的右側管道連接有消毒箱，且消毒箱的右上側設置有排水管；污泥沉淀過濾箱結構和臭氧箱的上部分別設置有蓄能供電裝置。
優選的，所述的污泥沉淀過濾箱結構包括沉淀箱，所述的沉淀箱的頂部中間位置螺栓安裝有過濾隔網；沉淀箱的內部中間位置螺釘安裝有導落斗；導落斗的下部安裝有電磁閥；沉淀箱的前側下部安裝有排放門。
優選的，所述的均勻加藥裝置包括儲藥箱，所述的儲藥箱的左下側安裝有輸送泵；輸送泵的出水口處安裝有輸送管，且輸送管的右側分別安裝有分散管。
優選的，所述的蓄能供電裝置包括H型支架，所述的H型支架分別螺栓安裝在沉淀箱以及臭氧箱的上部；H型支架的上端螺栓安裝有光伏板；H型支架的中上部設置有蓄電池；H型支架的前側螺釘安裝有控制面板。
與現有技術相比，本發明的有益效果為：本發明中在使用時利用過濾隔網對污泥進行過濾，并且輔助污泥沉淀，污泥經過導落斗穿過電磁閥沉淀到沉淀箱的底部，沉淀一段時間后可關閉電磁閥打開排放門將沉淀的污泥進行排放即可，沉淀完畢后關閉排放門打開電磁閥繼續使用。
本發明中利用輸送泵將儲藥箱內部藥液接著經過輸送管從分散管內倒入到攪拌箱的內部，同時配合攪拌電機帶動攪拌架轉動進行混合，且能夠提高藥液與污水的混合效果。
（發明人：呂鈴鑰;謝剛;張亞峰;李鵬飛;李愛華;梁金輝;李玲玲;劉楊）
