公布日：2024.04.02
申請日：2024.01.31
分類號：B01D35/02(2006.01)I;B01D35/12(2006.01)I;B01D35/16(2006.01)I;E03F3/04(2006.01)I
摘要
本發明涉及流治理管道技術領域，公開了一種智慧城市污水分流治理管道，包括進水管，所述進水管的一端連通有用于分流的分水管，所述分水管的一側中心點連通有反沖管，所述分水管在反沖管的兩側連通有對稱的兩個側管，兩個所述側管上均安裝有一個第一電動水閘和一個第二電動水閘，兩個所述側管的內部均固接有一個過濾件，通過本發明上的第一電動水閘、第二電動水閘、常閉閘板和第四電動水閘的結構設計，通過幾個閥門之間的開啟切換以及水流流向的切換，可在正常污水處理和過濾的工作下，通過水流流向切換對過濾件進行水流反沖的清理工作，從而避免了過濾件在拆裝時，造成的連接點漏水的安裝隱患，提高了整體裝置的使用壽命。
權利要求書

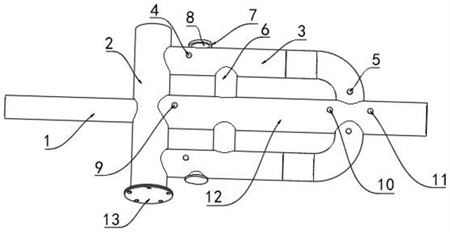

1.一種智慧城市污水分流治理管道，包括進水管(1)，其特征在于：所述進水管(1)的一端連通有用于分流的分水管(2)，所述分水管(2)的一側中心點連通有反沖管(12)，所述分水管(2)在反沖管(12)的兩側連通有對稱的兩個側管(3)，兩個所述側管(3)上均安裝有一個第一電動水閘(4)和一個第二電動水閘(5)，兩個所述側管(3)的內部均固接有一個過濾件(17)，且兩個所述側管(3)和反沖管(12)之間均連通有一個連通管(6)，所述反沖管(12)上安裝有第三電動水閘(9)、常閉閘板(10)和第四電動水閘(11)，兩個所述側管(3)的一側連通有反清管(8)。
2.根據權利要求1所述的一種智慧城市污水分流治理管道，其特征在于：所述分水管(2)的一側固接有伺服電機(14)，所述伺服電機(14)的輸出軸固接有旋轉軸(15)，所述旋轉軸(15)的一端固接有連接柱(19)，所述連接柱(19)的兩端均固接有清理板(16)，所述分水管(2)的一端一側開設有出水口，所述出水口處固接有連接板(18)，所述連接板(18)上通過螺栓安裝有螺紋蓋板(13)。
3.根據權利要求2所述的一種智慧城市污水分流治理管道，其特征在于：所述清理板(16)的形狀為圓弧形，且兩個所述清理板(16)的初始狀態位于進水管(1)與分水管(2)的連接端兩側，兩個所述清理板(16)的長度與分水管(2)的長度一致，且兩個所述清理板(16)的外表面均與分水管(2)的內壁相貼合。
4.根據權利要求1所述的一種智慧城市污水分流治理管道，其特征在于：一個所述過濾件(17)和第一電動水閘(4)為一組共兩組，兩個所述過濾件(17)和第一電動水閘(4)分別位于兩個反清管(8)的兩側。
5.根據權利要求1所述的一種智慧城市污水分流治理管道，其特征在于：兩個所述過濾件(17)分別安裝與兩個側管(3)的內部，位于兩個側管(3)內部一個第一電動水閘(4)和一個第二電動水閘(5)之間。
6.根據權利要求1所述的一種智慧城市污水分流治理管道，其特征在于：所述第四電動水閘(11)和常閉閘板(10)分別位于兩個側管(3)連接于反沖管(12)的兩個連接點兩側。
7.根據權利要求1所述的一種智慧城市污水分流治理管道，其特征在于：所述反沖管(12)和進水管(1)分別連通于分水管(2)的兩側，且所述反沖管(12)的孔徑大于進水管(1)的孔徑。
8.根據權利要求1所述的一種智慧城市污水分流治理管道，其特征在于：所述側管(3)的形狀為L形，且所述側管(3)的兩端分別連通于分水管(2)和反沖管(12)的一側。
9.根據權利要求1所述的一種智慧城市污水分流治理管道，其特征在于：兩個所述連通管(6)和側管(3)的連接點分別位于兩個側管(3)上一個第二電動水閘(5)和過濾件(17)之間。
10.根據權利要求1所述的一種智慧城市污水分流治理管道，其特征在于：兩個所述反清管(8)上活動塞設有與反清管(8)口徑相匹配的活塞(7)，且兩個所述活塞(7)的一端開設有弧形，所述活塞(7)的弧形端一側與側管(3)的內壁相齊平。
發明內容
本發明的目的在于提供一種智慧城市污水分流治理管道，用于解決管道中需要添加拆裝裝置來進行安裝濾網，拆裝不僅效率低，且隨著拆裝次數增多，拆裝部位也會出現密封不嚴的問題，導致管道的使用壽命降低的問題的技術問題。
為了實現上述的目的，本發明提供如下技術方案：一種智慧城市污水分流治理管道，包括進水管，所述進水管的一端連通有用于分流的分水管，所述分水管的一側中心點連通有反沖管，所述分水管在反沖管的兩側連通有對稱的兩個側管，兩個所述側管上均安裝有一個第一電動水閘和一個第二電動水閘，兩個所述側管的內部均固接有一個過濾件，且兩個所述側管和反沖管之間均連通有一個連通管，所述反沖管上安裝有第三電動水閘、常閉閘板和第四電動水閘，兩個所述側管的一側連通有反清管。
優選的，所述分水管的一側固接有伺服電機，所述伺服電機的輸出軸固接有旋轉軸，所述旋轉軸的一端固接有連接柱，所述連接柱的兩端均固接有清理板，所述分水管的一端一側開設有出水口，所述出水口處固接有連接板，所述連接板上通過螺栓安裝有螺紋蓋板。
優選的，所述清理板的形狀為圓弧形，且兩個所述清理板的初始狀態位于進水管與分水管的連接端兩側，兩個所述清理板的長度與分水管的長度一致，且兩個所述清理板的外表面均與分水管的內壁相貼合。
優選的，一個所述過濾件和第一電動水閘為一組共兩組，兩個所述過濾件和第一電動水閘分別位于兩個反清管的兩側。
優選的，兩個所述過濾件分別安裝與兩個側管的內部，位于兩個側管內部一個第一電動水閘和一個第二電動水閘之間。
優選的，所述第四電動水閘和常閉閘板分別位于兩個側管連接于反沖管的兩個連接點兩側。
優選的，所述反沖管和進水管分別連通于分水管的兩側，且所述反沖管的孔徑大于進水管的孔徑。
優選的，所述側管的形狀為L形，且所述側管的兩端分別連通于分水管和反沖管的一側。
優選的，兩個所述連通管和側管的連接點分別位于兩個側管上一個第二電動水閘和過濾件之間。
優選的，兩個所述反清管上活動塞設有與反清管口徑相匹配的活塞，且兩個所述活塞的一端開設有弧形，所述活塞的弧形端一側與側管的內壁相齊平。
本發明所提供的技術方案相比現有技術，具備的有益效果如下：
通過本發明上的第一電動水閘、第二電動水閘、常閉閘板和第四電動水閘的結構設計，通過幾個閥門之間的開啟切換以及水流流向的切換，可在正常污水處理和過濾的工作下，通過水流流向切換對過濾件進行水流反沖的清理工作，從而避免了過濾件在拆裝時，造成的連接點漏水的安裝隱患，提高了整體裝置的使用壽命。
（發明人：李煒鋒）
